Keyestúdio Unor3 Versão Oficial Melhorada com Interface de Cabeçote de Pino para Arduino Diy Circuitos integrados

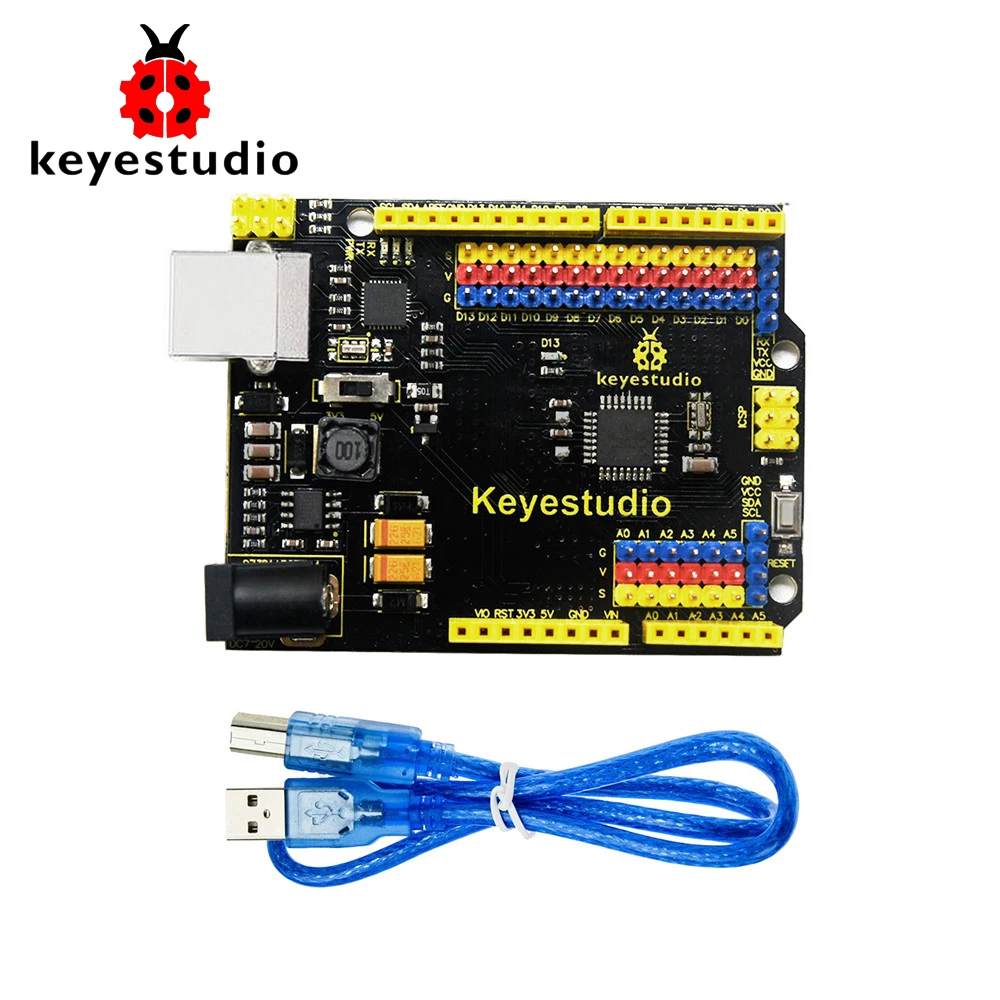

Keyestudio uno com relação do encabeçamento do pino é uma placa do microcontrolador baseada no atmega328. Tem 14 pinos de entrada/saída digitais (dos quais 6 podem ser usados como saídas de pwm), 6 entradas analógicas, um ressonador cerâmico de 16 mhz, uma conexão usb, uma tomada de energia, um cabeçalho icsp e um botão de reset. Ele contém tudo o que é necessário para suportar o microcontrolador; basta conectá-lo a um computador com um cabo usb ou ligá-lo com um adaptador ac-to-dc ou bateria para começar.

Para a conveniência da fiação, nós projetamos a relação eletrônica do tijolo 3pin correspondente a todos os 14 pinos digitais, 6 pinos análogos, encabeçamento de 1 pino para a comunicação serial e 1 para a comunicação iic. Igualmente tem um interruptor de alternância. Quando comutado para 5v, nível na porta de comunicação serial é 5v, tensão dos pinos é 5v; quando comutado para 3.3v, nível na porta de comunicação serial é 3.3v, a tensão dos pinos é 3.3v.

Especificação

1. Núcleo microcontrolador: ATmega328P-pu

2. Tensão de funcionamento: + 5v

3. Tensão de entrada externa: + 7v ~ + 12v (sugerir)

4. Tensão de entrada externa (extremum ): + 6v vin vin ≤ + 20v

5. Relação de i/o do sinal digital: 14 (dos quais 6 fornecem a saída de pwm)

6. Interface de entrada de sinal analógico: 6

7. Dci/o interface atual: 20ma

8. Flashmemory: 32kb (atmega328) dos quais 0.5 kb usado por bootloader

9. Sram capacidade de armazenamento estático: 2kb

10. Capacidade de armazenamento eeprom: 1k

11. Freqüência de Clock: 16MH

    1. Cheap Circuitos Integrados – Origem : cn Origem



    2. Circuitos Integrados – Nome da Marca : Keyestudio



3. ! Keyestúdio Unor3 Versão Oficial Melhorada – Product Number : Ks0172
