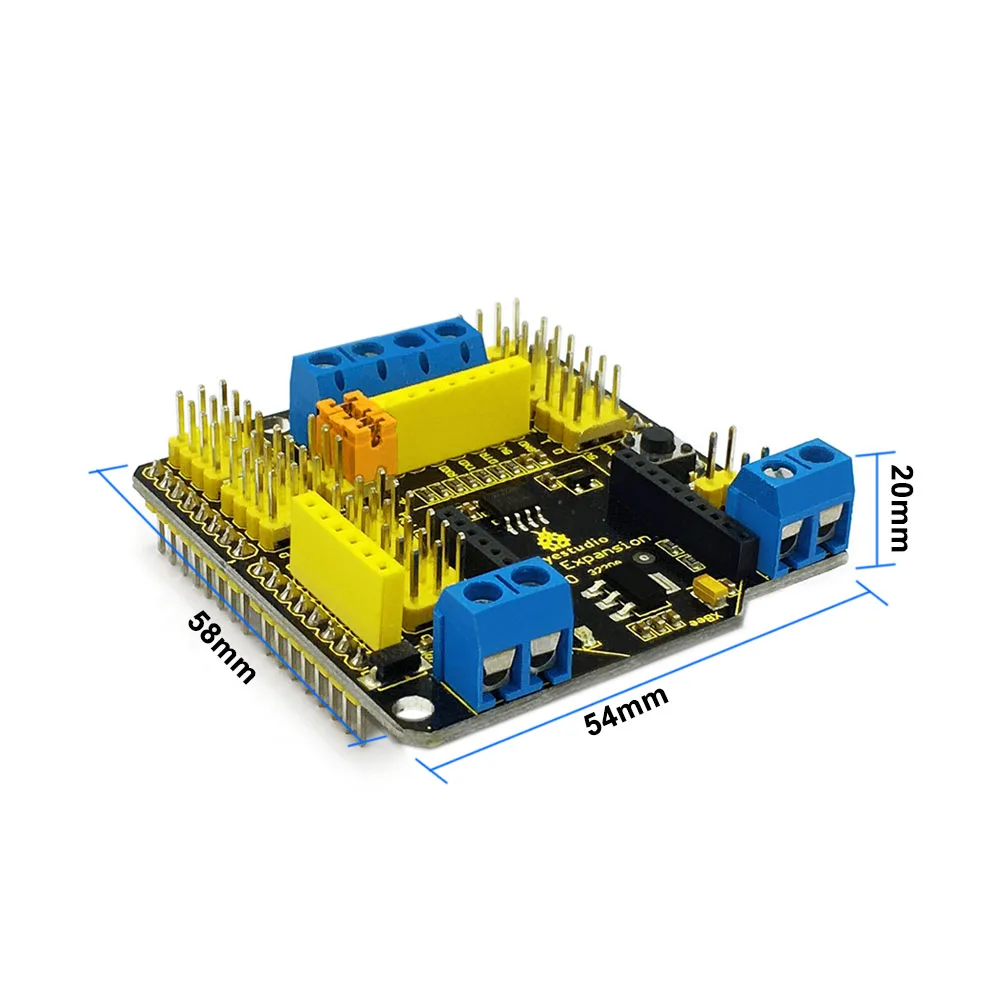

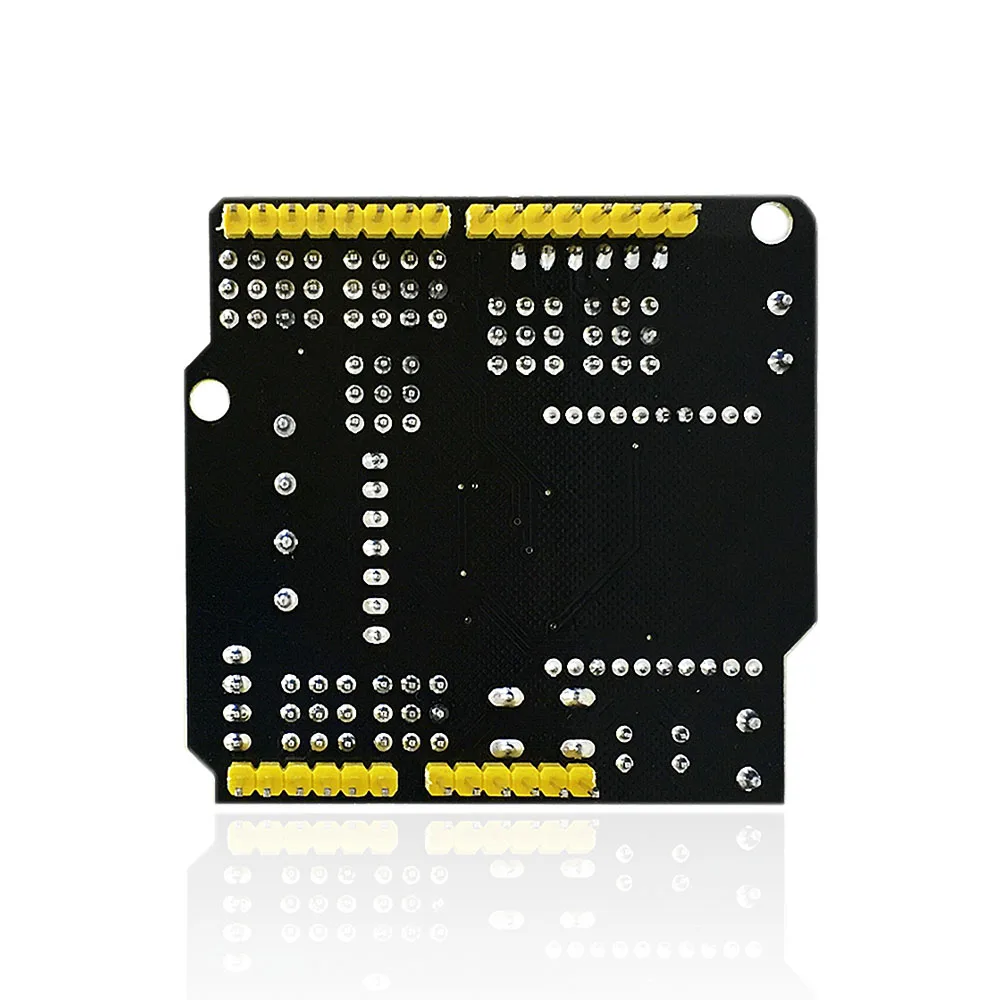

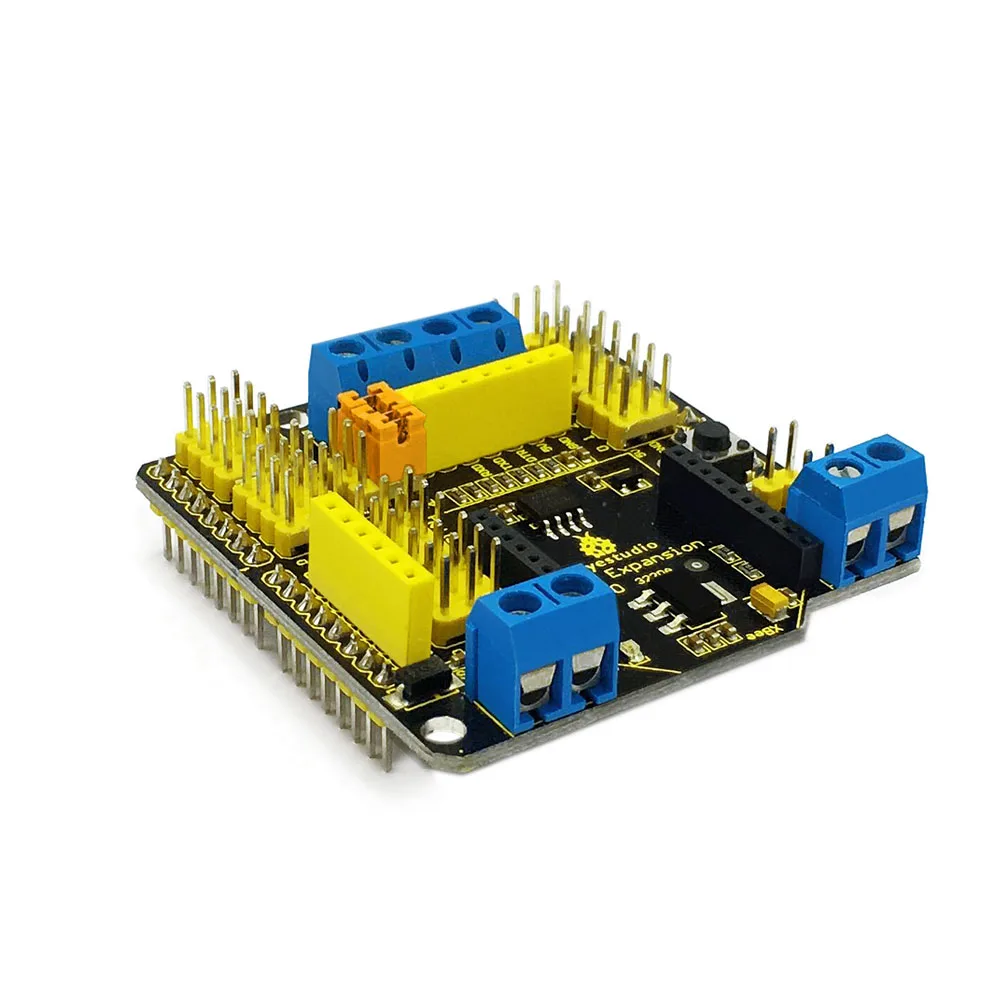

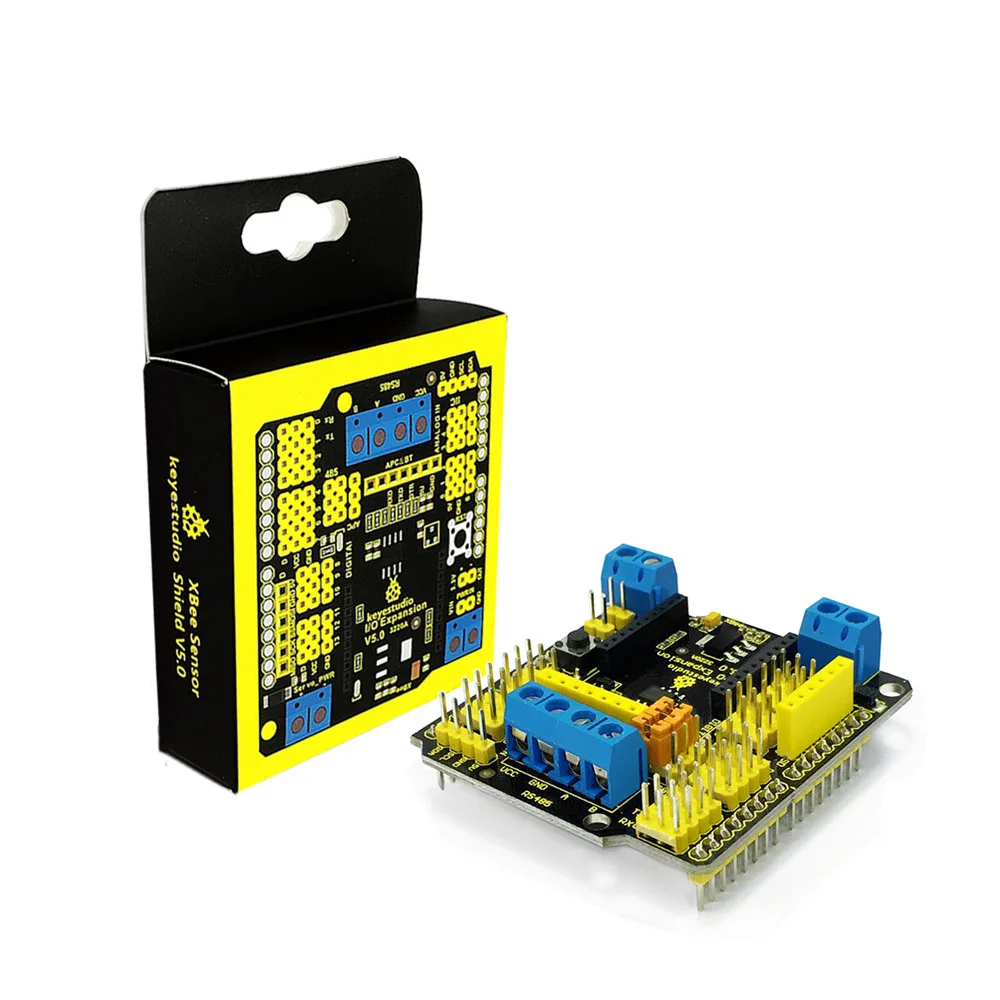

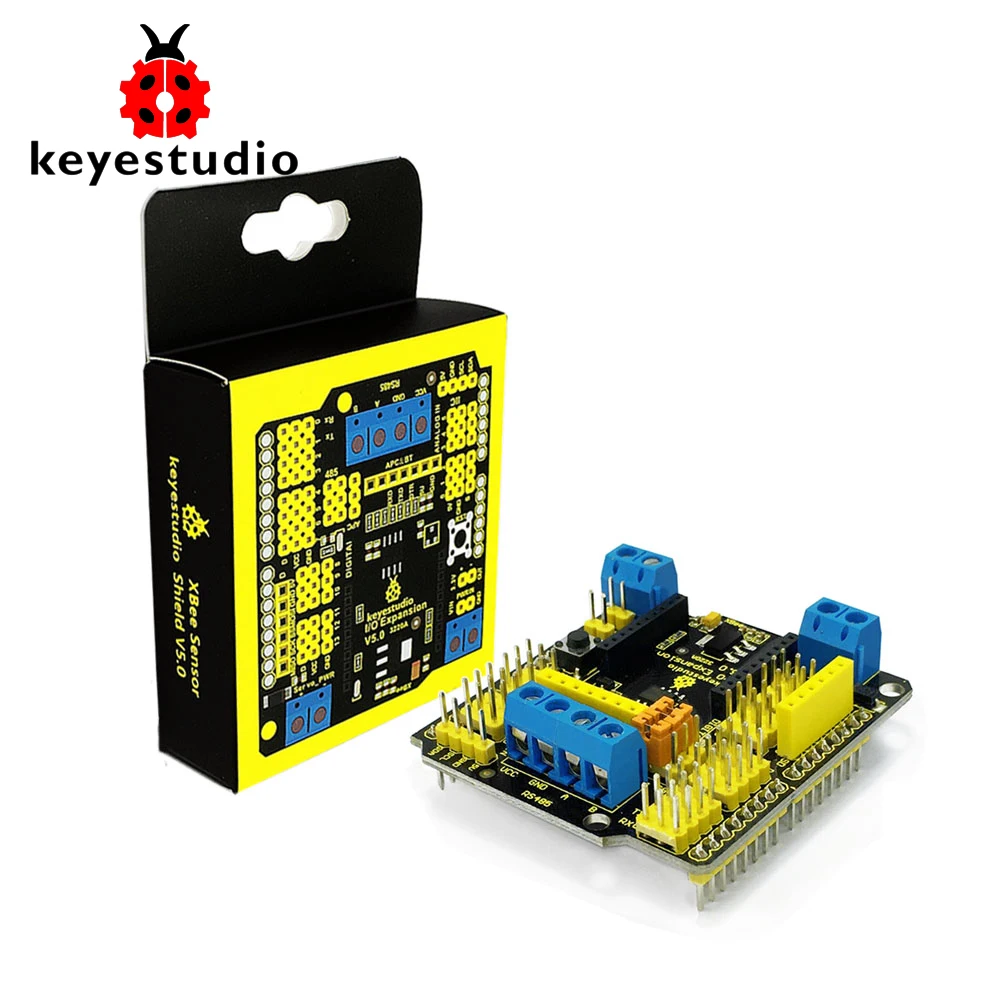

Keyestudio-xbee Sensor Expansão Escudo v5 com Interface Rs485 Bluebee para Carro Robô Arduino
R$ 59,84
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Other |
| Cutomizado | SIM |
| Número do Modelo | Rs485 |
| Temperatura de Operação | 0-40 |
| Tensão de Alimentação | 5V |
| Aplicação | Brinquedo Elétrico |
| Condição | Novo |
| Tipo | Unidade IC |
| Nome da Marca | Keyestudio |
| Origem | CN (origem) |
| Product Number | Ks0164 |
| Compatible | FOR Unor3 |
| Comes Wiht | D13 Indicator |
| Onboard Comes With | DC 3.3v Output PIN |
| Control Board | DC 7-12v |

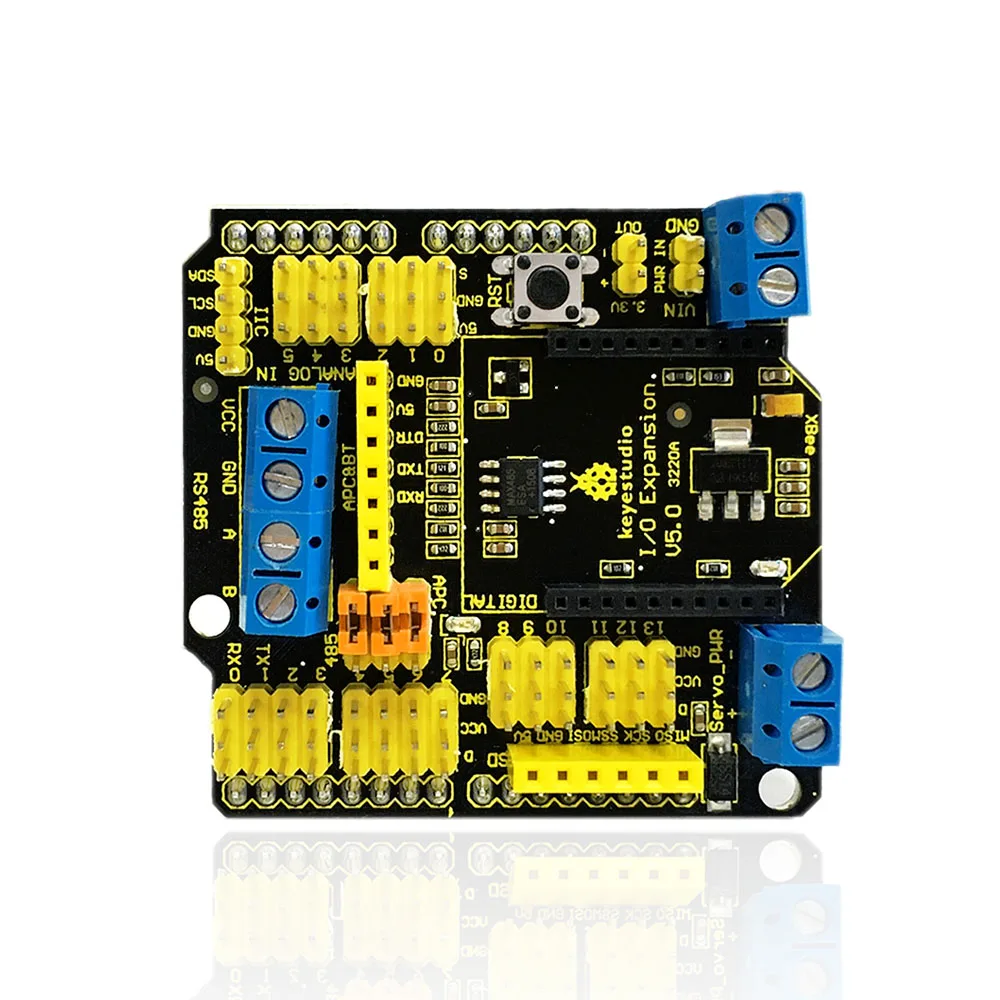

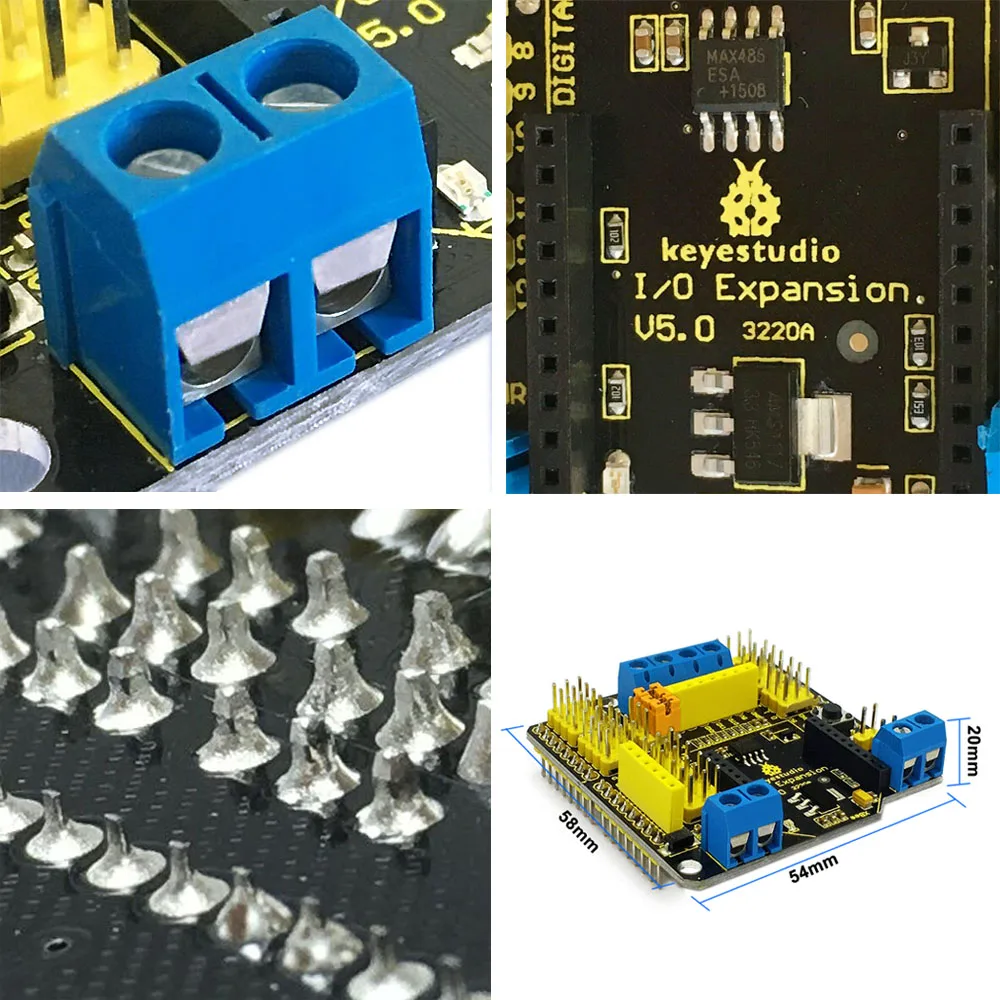

Arduino é uma placa controladora de código aberto, popular entre os entusiastas eletrônicos para fazer projetos interativos. Mas para aqueles que não estão familiarizados com eletrônica, adicionar circuitos ao Arduino pode ser complicado. É por isso que desenvolvemos este escudo do sensor keyestudio XBEE. Pode ajudá-lo a conectar facilmente a maioria dos módulos do sensor ao Arduino. O escudo estende as interfaces digitais e analógicas na interface 3PIN, também vem com comunicação RS485 e interface do módulo XBEE Bluetooth.
Você pode alterar a maneira de comunicação através da tampa do jumper no escudo. Se todos os três jumpers estiverem conectados ao APC, o escudo realizará a comunicação Bluetooth do XBEE. Se todos os jumpers estiverem conectados a 485, realize a função de comunicação RS485.
A bordo também vem com um botão de reset, um indicador D13 e alguns pinos de comunicação comuns de 2,54mm, como porta serial, pinos de comunicação IIC e SPI.
Além disso, também possui dois blocos terminais 2pin. Um é o bloco de terminais VIN GND, usado para fornecer energia externa para a placa de controle UNO R3, com tensão de entrada de DC 7-12V. O outro é o bloco de terminais Servo_PWR, usado para entrada/saída de tensão VCC. Se não conectar a tensão externa, forneça 5V para a blindagem; se conectar a tensão externa, a tensão VCC é realmente a tensão de entrada externa.
Especificação
-
Compatível com -A.
-
Vem com 14 pinos digitais entrada/saída.
-
Vem com 6 pinos IO analógicos.
-
A bordo vem com um bloco terminal do poder do porto digital.
-
Vem com um terminal de entrada de energia externa e um pino de contato (alimentação na placa de controle com DC 7-12V).
-

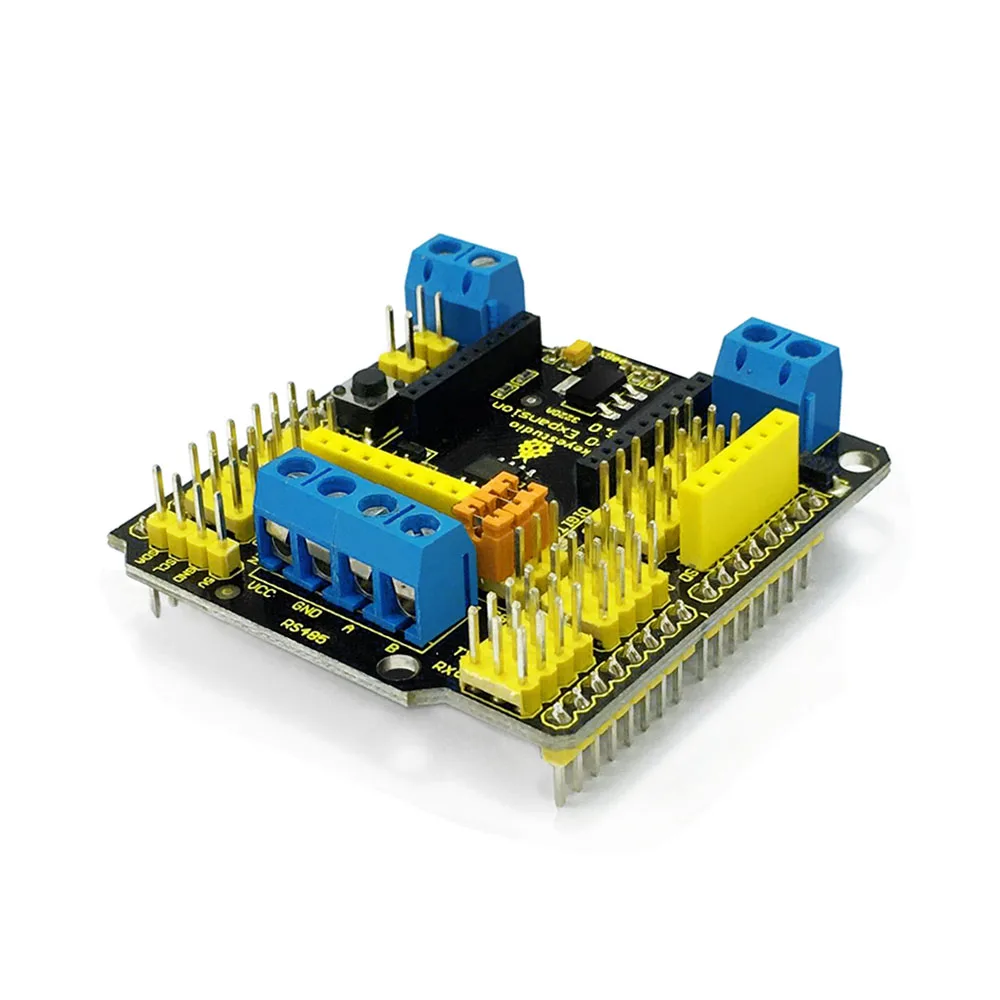

Vem com uma interface RS485.
-
Vem com um botão reset.
-
Vem com um indicador D13.
-

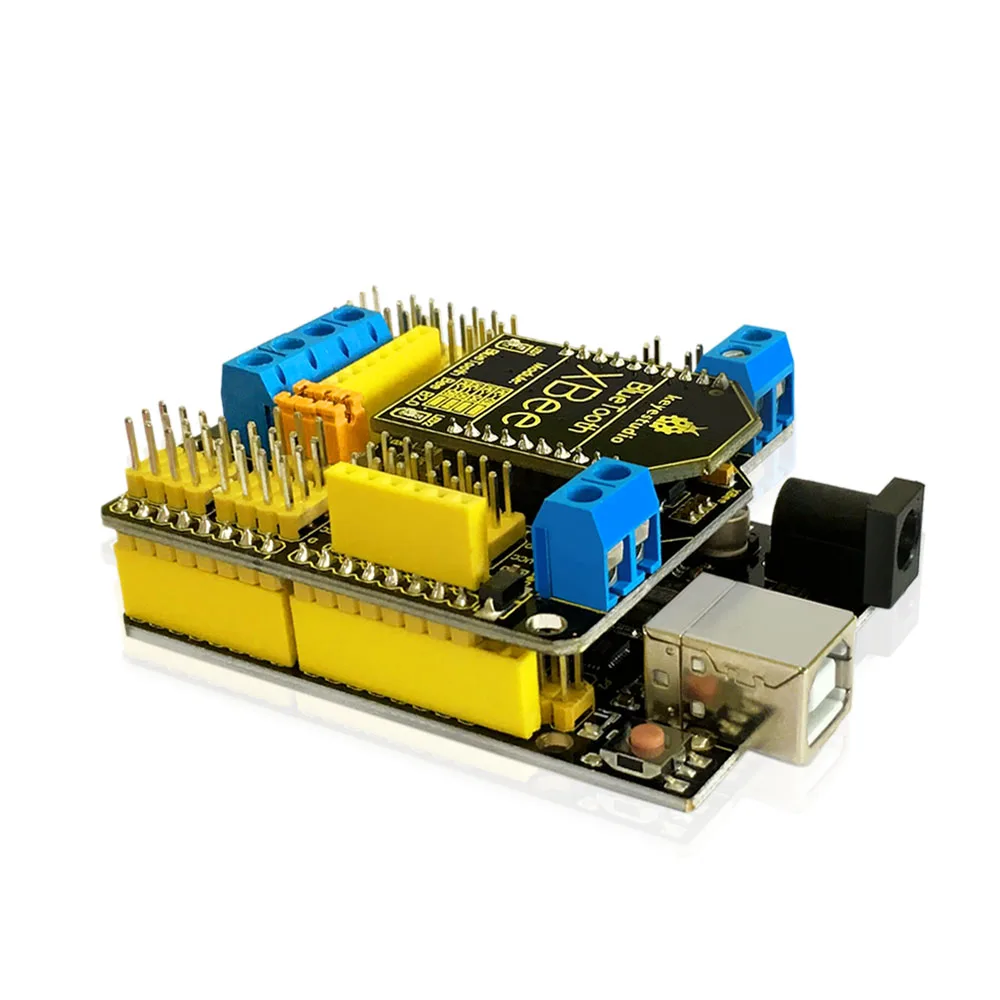

Vem com uma interface Bluetooth XBEE.
-
Pode conectar três tampas de jumper (APC e 485) para alternar a comunicação XBEE Bluetooth ou a comunicação RS485.
-
Vem com I2C, porta serial e pinos de comunicação SPI.
-
Onboard vem com um pino DC 3.3V saída.
