Kit Eletrônico Faça Você Mesmo Led Dot Matrix Display Tela Tri-color Gradiente Prática de Solda Led Kit de Componentes Eletrônicos Luz Respiração

Diy kit led dot matrix display tela tri-color gradiente led respiração luz caracteres diy componentes eletrônicos solda prática

Descrição:

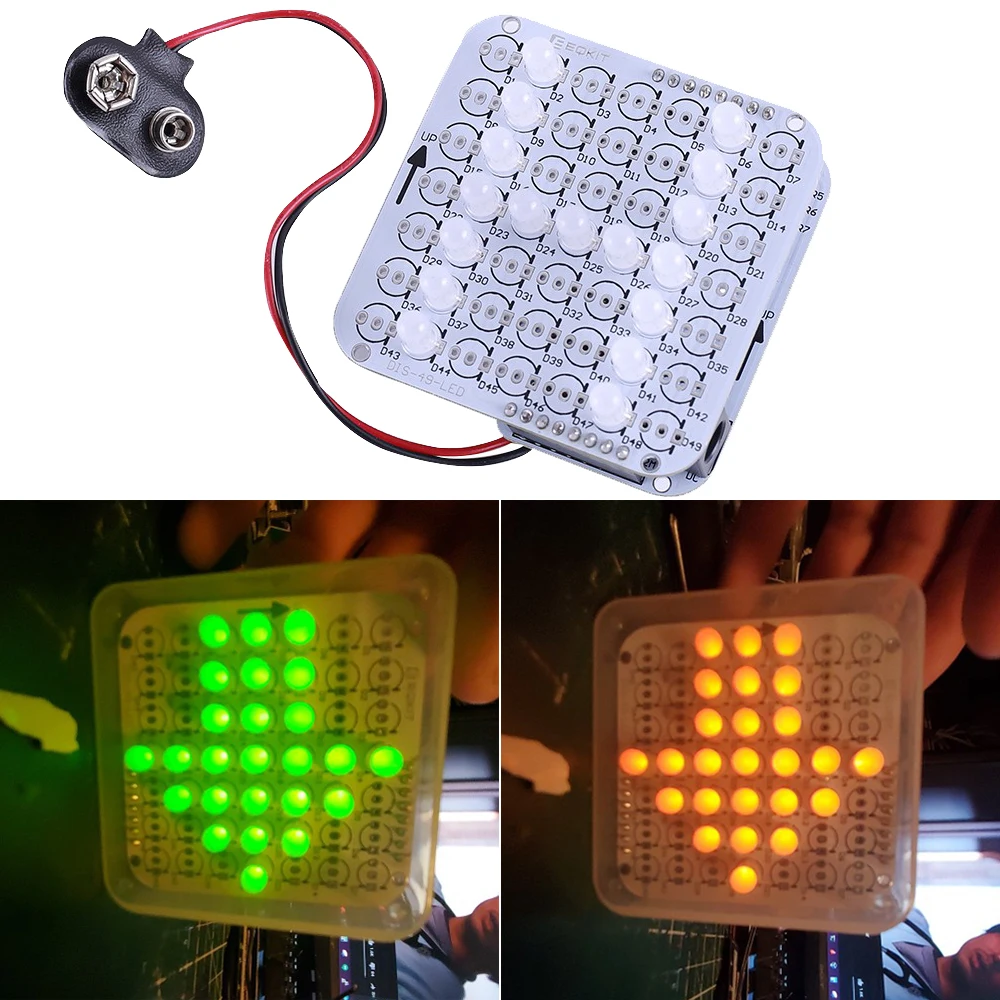

-A tela simples da matriz do ponto do diodo emissor de luz dis-49 consiste em 40 luzes conduzidas vermelhas e verdes do pces para formar os caracteres que ele quer exibir.

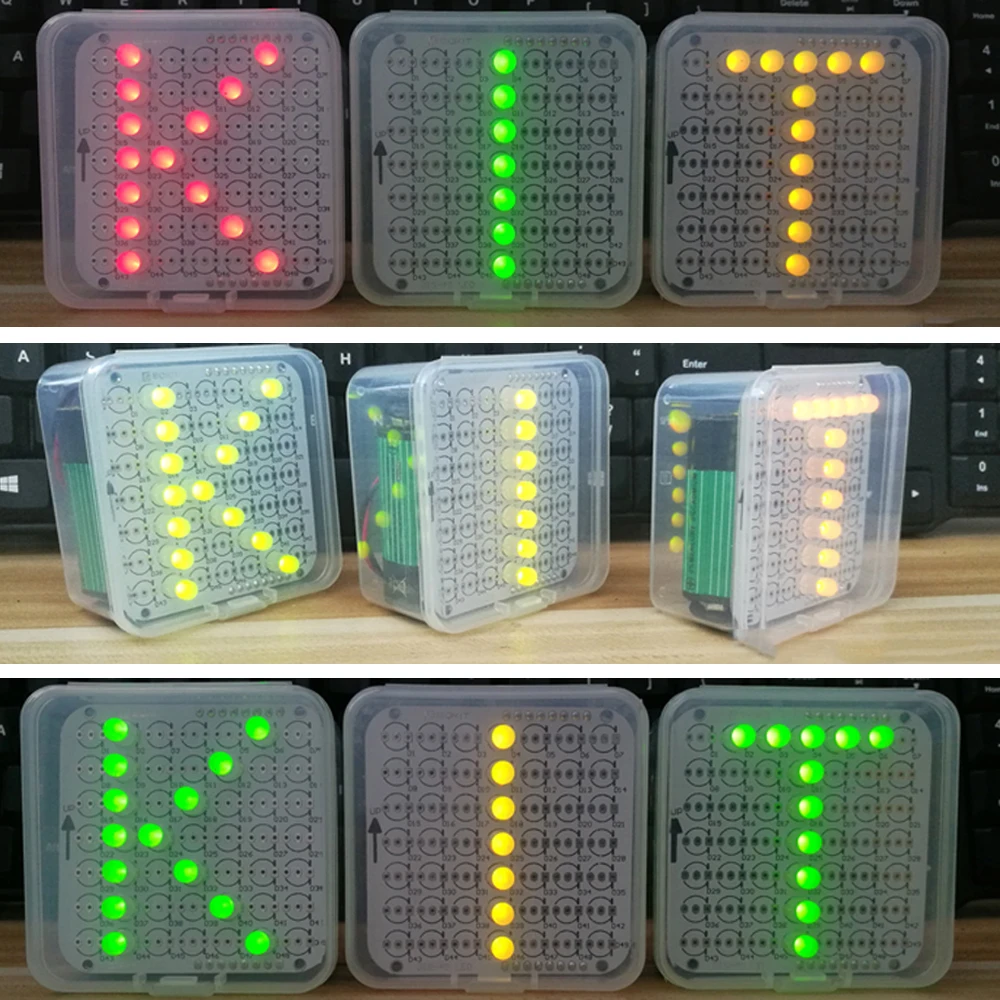

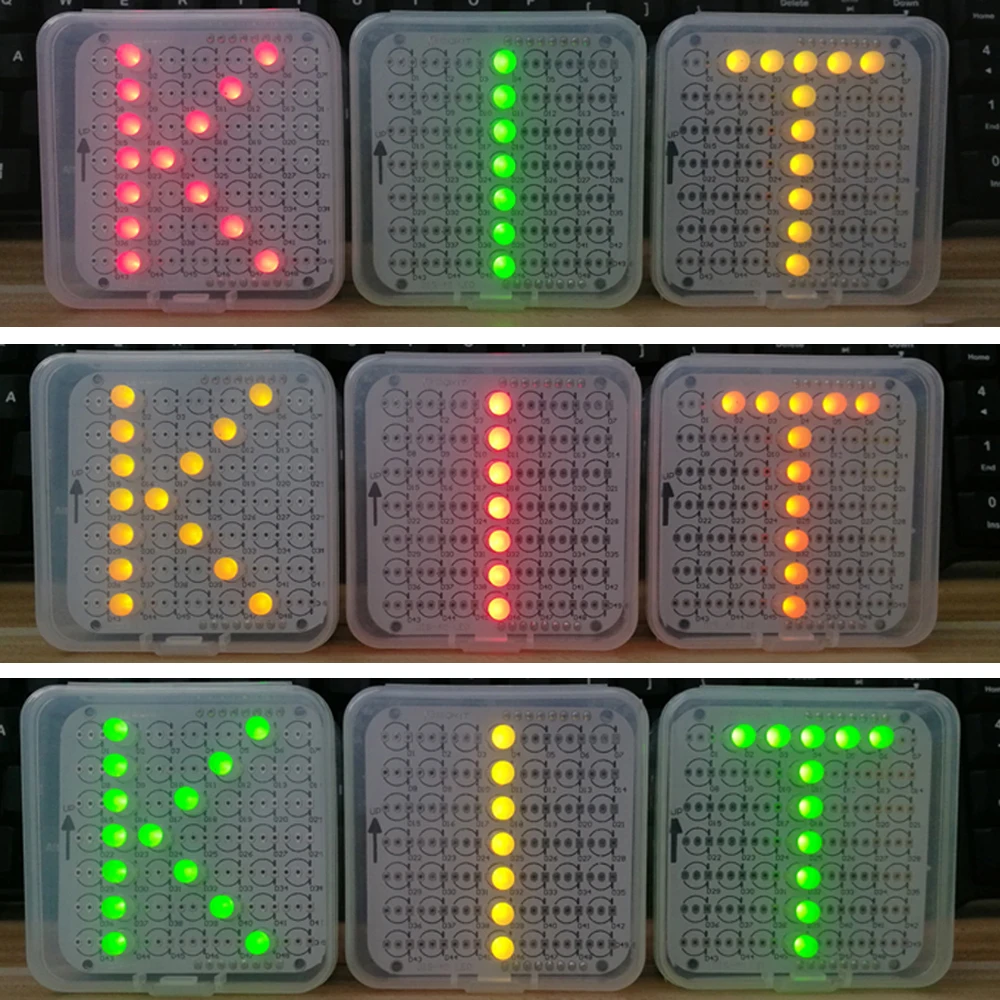

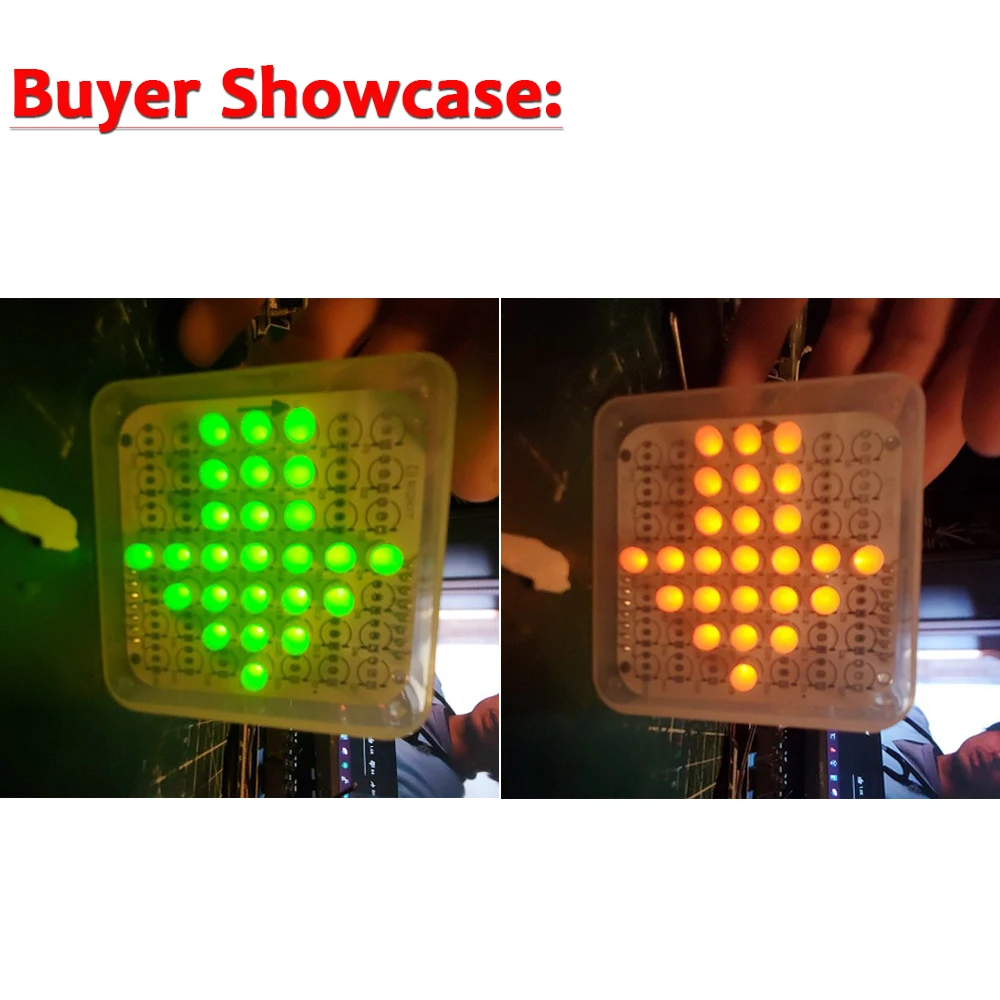

-A cor da tela muda gradualmente entre as três cores de vermelho, amarelo e verde.
-O efeito de exibição da única lâmpada de respiração vermelha e única lâmpada de respiração verde também pode ser comutada através do interruptor.

Características:

1>. alternar automaticamente cores de exibição
2> gradiente automático do brilho da tela
3>. exibição monocromática pode ser definido
4>. modo de piscamento de controle de interruptor de alternância
5>. caracteres de exibição personalizados/imagens
6>. circuito simples perfeito

Parâmetros:

1>. tensão de trabalho: dc 9v
2>. trabalho atual: 300ma
3>. tipo de alimentação: soquete de bateria 9v ou DC-005 interface de energia
4> módulo de trabalho: controle do interruptor
5>. cor: vermelho/verde/amarelo
6>. temperatura de trabalho:-40 85 85 85 ?
7>. umidade do trabalho: 0% rh 95% rh
8>. tamanho (instalado):66*65*30mm

Aplicação:

1> habilidades de soldagem de treinamento
2>. escola de estudantes
3>. produção de diy
4>. design do projeto
5>. competição eletrônica
6> presente dando
7> coleção de artesanato
8>. decoração de casa
9>. coleção de lembranças
10>. design de graduação
11>. presentes do feriado

Dicas de instalação:

1>. o usuário precisa preparar a ferramenta de soldagem em primeiro lugar.
2>. seja paciente até que a instalação esteja completa.
3>. o pacote é kit diy. ele precisa terminar instalar pelo usuário.
4>. o ferro de solda não pode tocar os componentes por um longo tempo (1.0 segundo), caso contrário ele irá danificar os componentes.
5>. preste atenção ao positivo e negativo dos componentes.
6> proibir estritamente curto-circuito.
7>. o usuário deve instalar o led de acordo com as regras especificadas. caso contrário, alguns led não acenderão.
8>. instale componentes complexos preferencialmente.
9>. certifique-se de que todos os componentes estão na direção certa e no lugar certo.
10>. verifique se todo o led pode ser iluminado.
11>. é altamente recomendado ler o manual de instalação antes de iniciar a instalação!!!
12>. o código padrão dentro do chip, a função é mais abundante, então por favor não atualizar o código dentro arbitrariamente!!!

Passos de instalação:

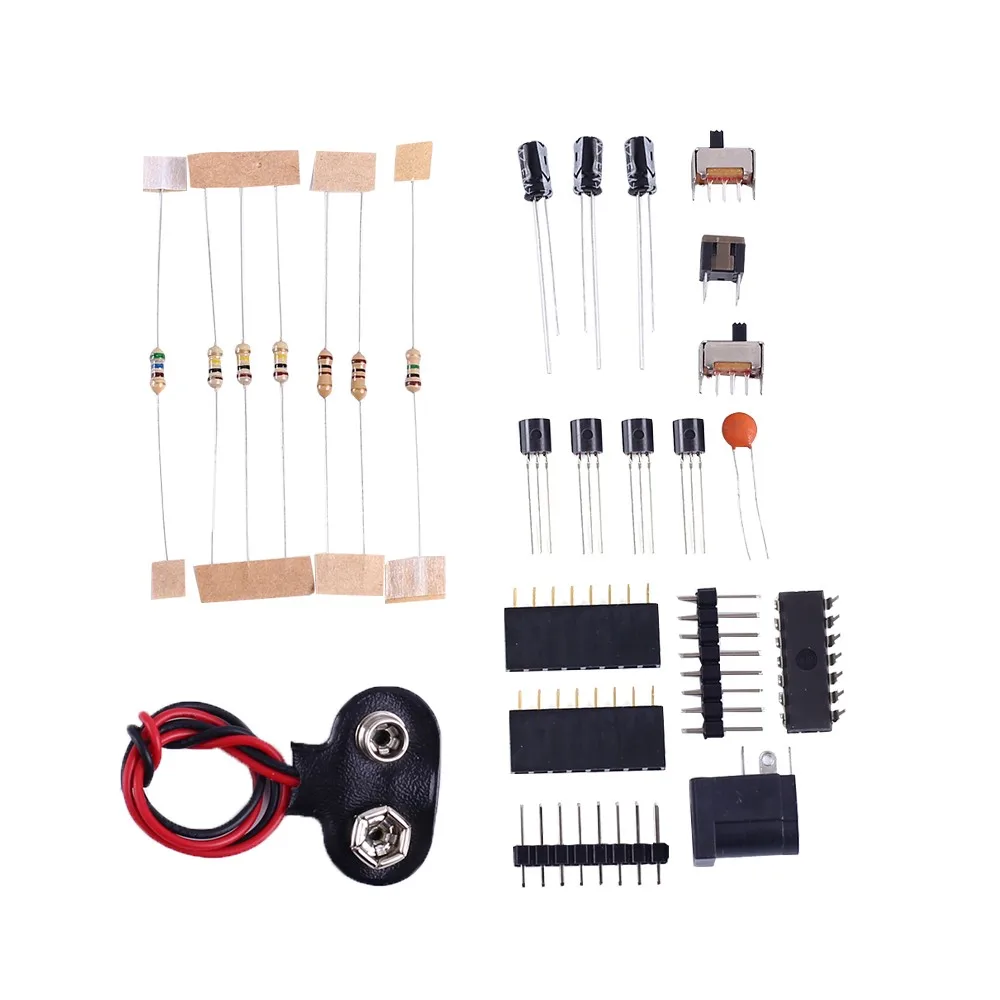

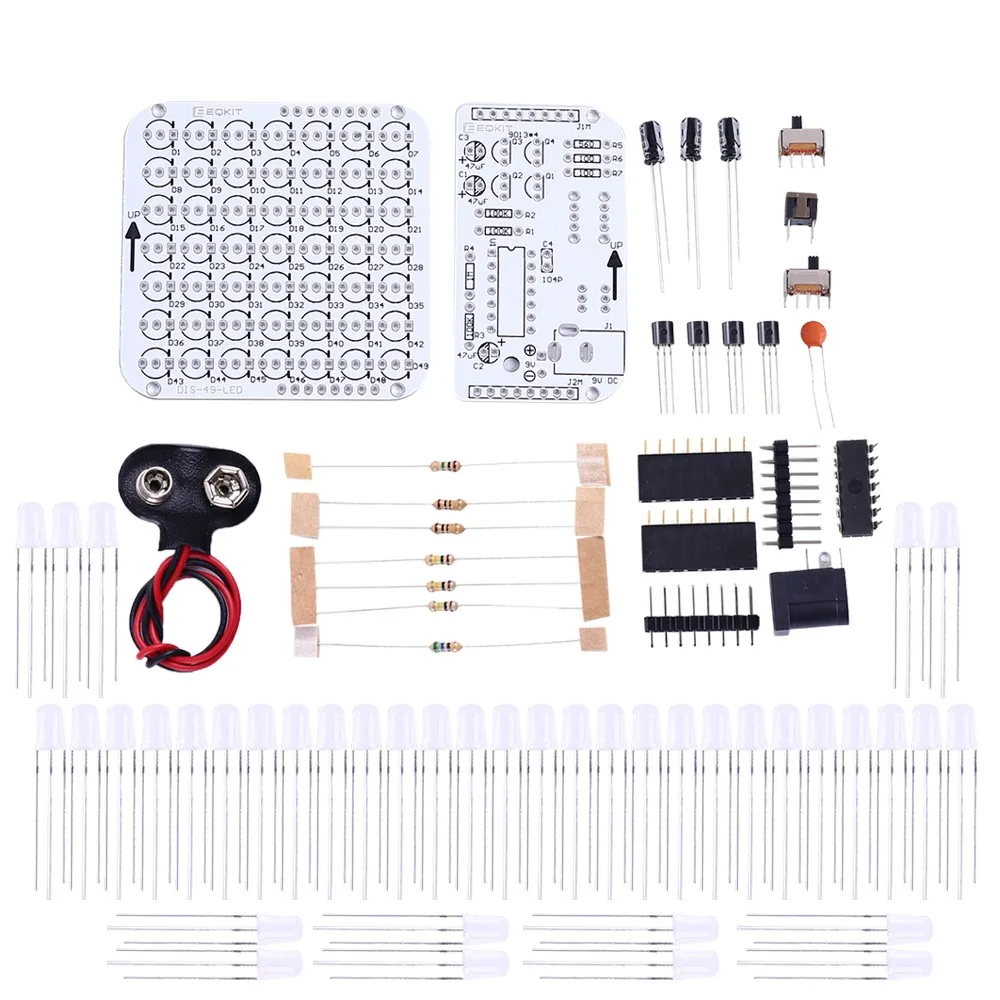

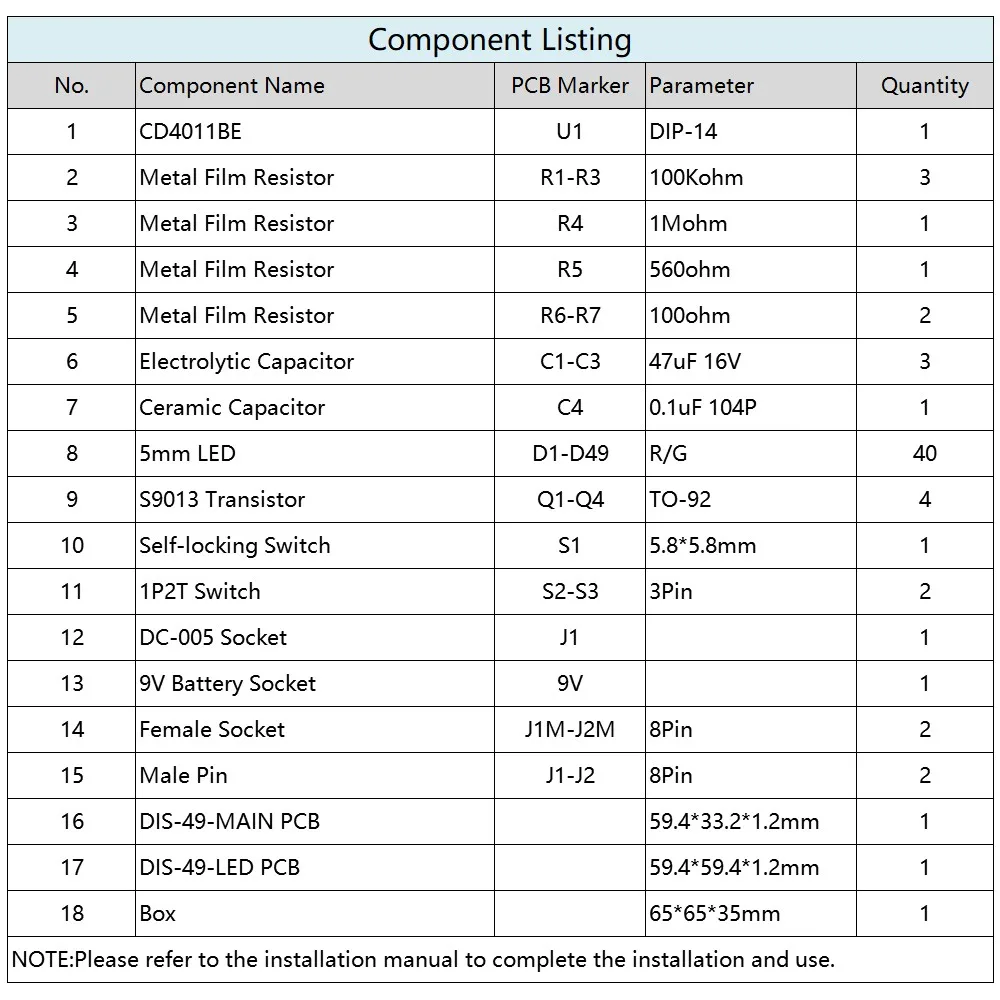

1>. passo 1: instale o resistor do filme do metal de 3 pces 100kohm em R1-R3.
2>. passo 2: instale 1pcs 1mohm resistor de filme de metal em r4.
3>. passo 3: instale 1 resistor de filme de metal dos pces 560ohm em r5.
4>. passo 4: instale o resistor do filme do metal de 2 pces 100ohm em R6-R7.
5>. passo 5: instale 1 pces 0.1uf 104p capacitor cerâmico em c1.

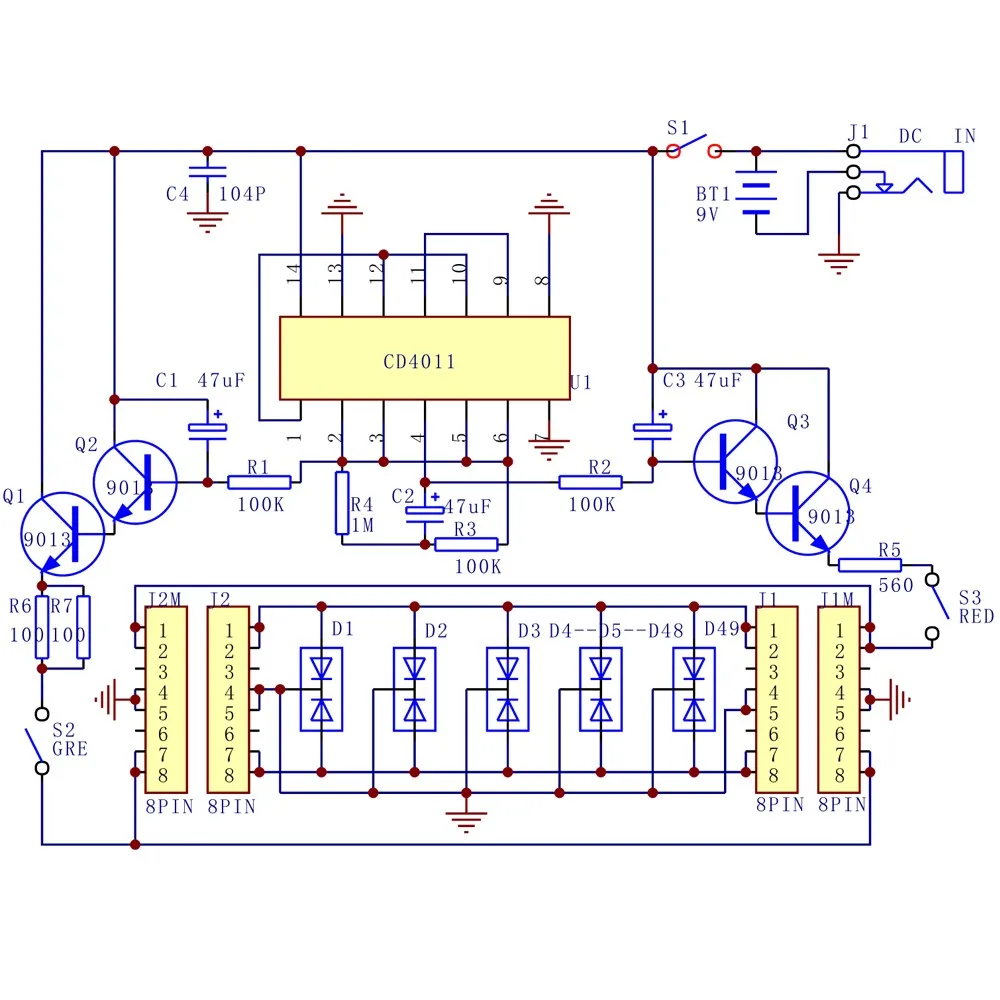

6>. passo 6: instale 1 pces dip-14 cd4011be no u1 no dis-49-pcb principal. há um ponto em um canto do ic e há uma marca no pcb onde o ic pode colocar. estas duas marcas correspondem umas às outras e são usadas para especificar a direção de instalação do ic.
7>. passo 7: instale 4 pces para-92 s9013 transistor em Q1-Q4.
8>. passo 8: instale 3 pces 47uf 16v capacitor eletrolítico em C2-C4.Pay de atenção para a direção de instalação e o pino mais longo é pólo positivo.

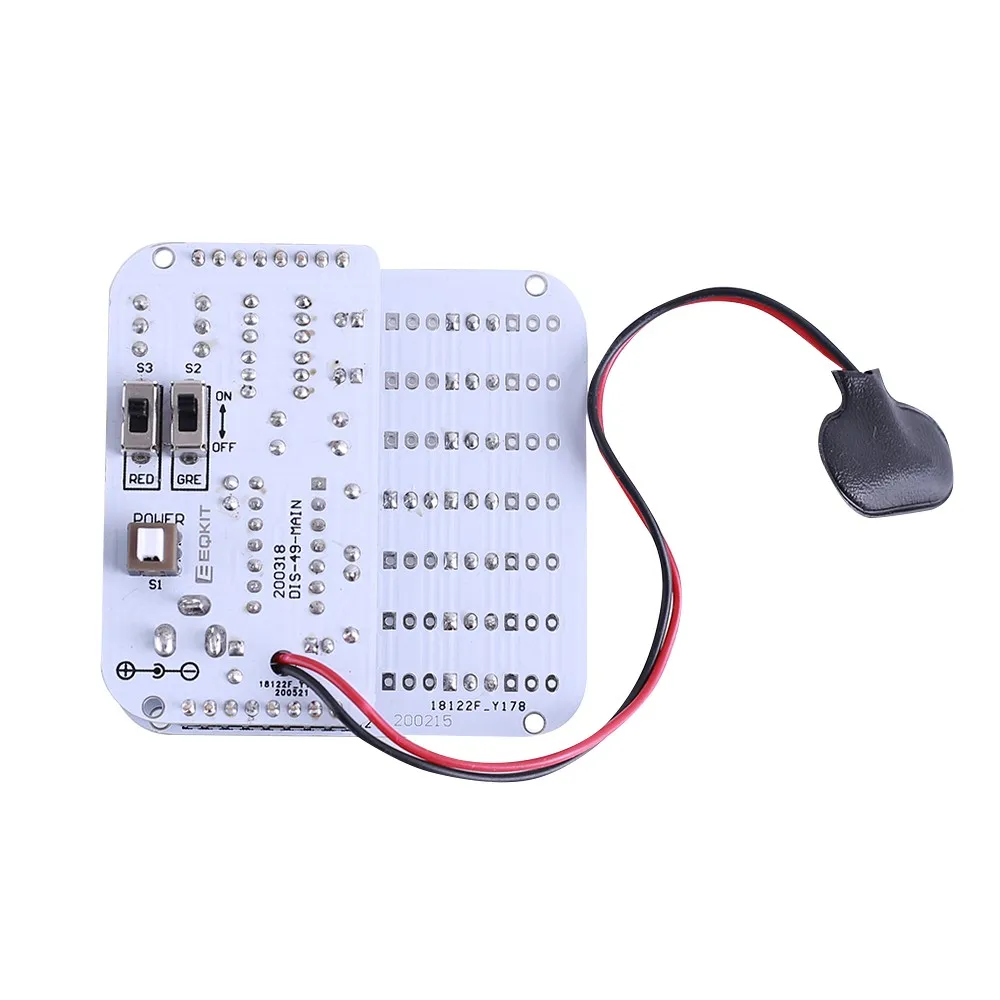

9>. passo 9: instale 2 pces 1p2t switch em S2-S3 em outro lado.
10>. passo 10: instale o interruptor de travamento automático de 1 pces em s1 do outro lado. preste atenção ao sentido da instalação.
11>. passo 11: instale o soquete da bateria 9v. (o usuário não precisa instalá-lo se você não precisar usar a fonte de alimentação da bateria 9v).
12>. passo 12: instale o soquete fêmea de 2 pces 8pin em J1M-J2M.Pay de atenção ao sentido da instalação.
13>. passo 13: instalar DC-005 tomada de alimentação em j1.

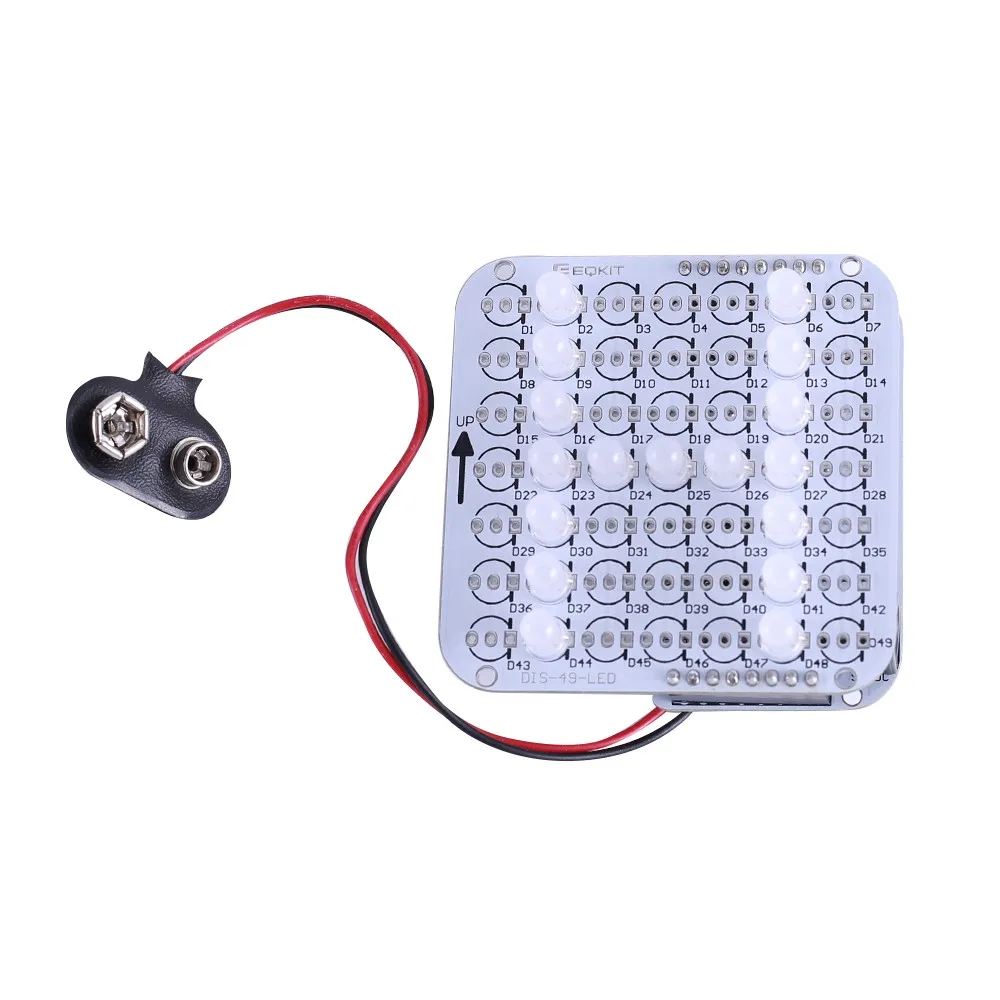

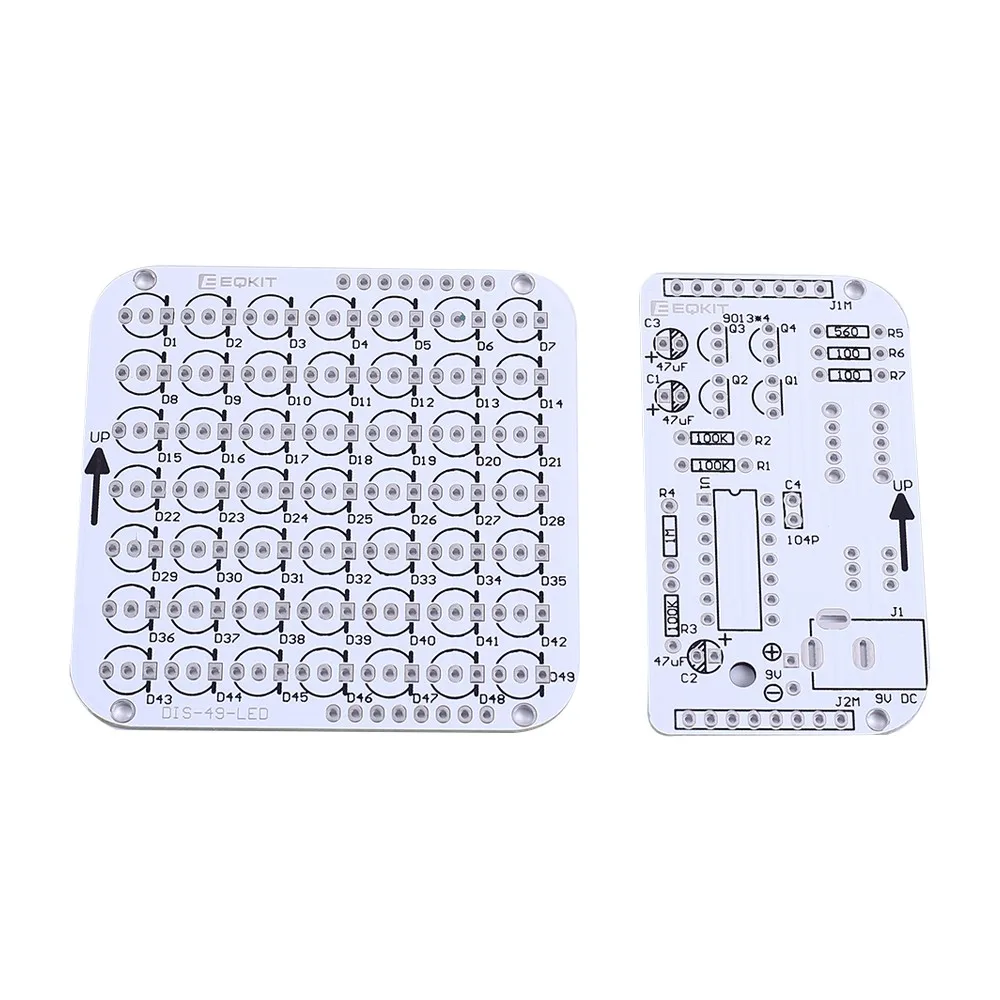

14>. passo 14: identificar os pinos do diodo emissor de luz. A almofada retangular conecta ao pino mais curto do diodo emissor de luz. os pinos de outro diodo emissor de luz são inseridos nas almofadas correspondentes em sequência.

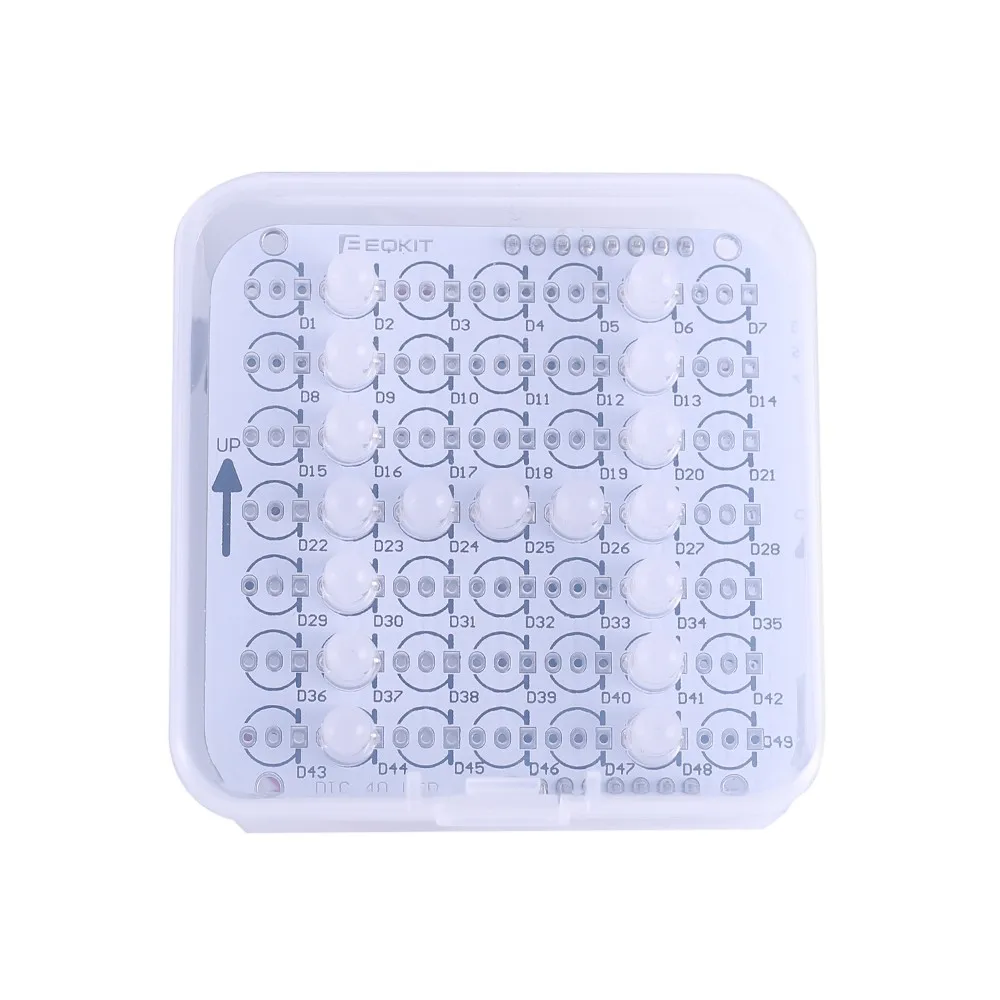

15>. passo 15: primeiro determine as letras ou números ou símbolos que você precisa exibir e depois organize o led. Por exemplo, exibir a letra hh..
16>. passo 16: instale o soquete macho de 2 pces 8pin em J1-J2.Pay de atenção ao sentido da instalação.

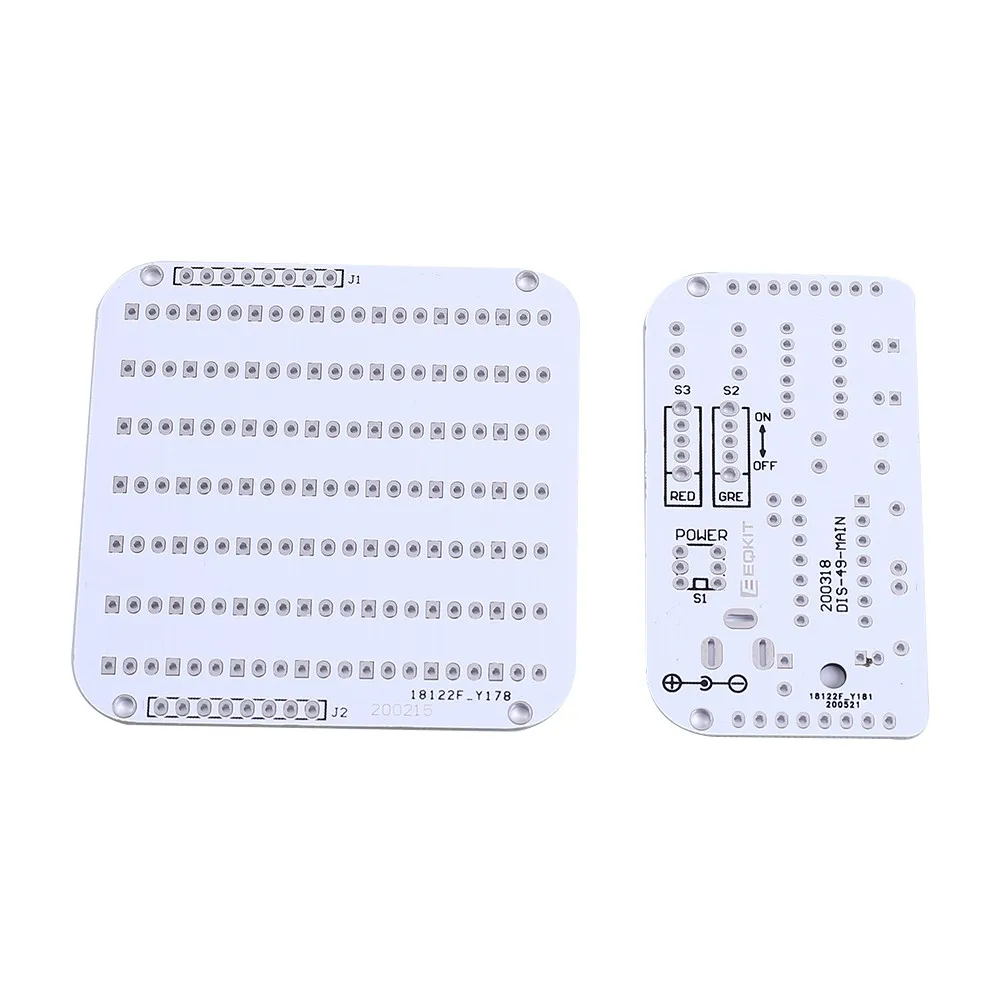

17>. passo 17: emenda 2 pces pcb e preste atenção ao sentido da instalação.
18>. passo 18: instalar 1pcs 9v bateria (os usuários precisam trazer suas próprias baterias).

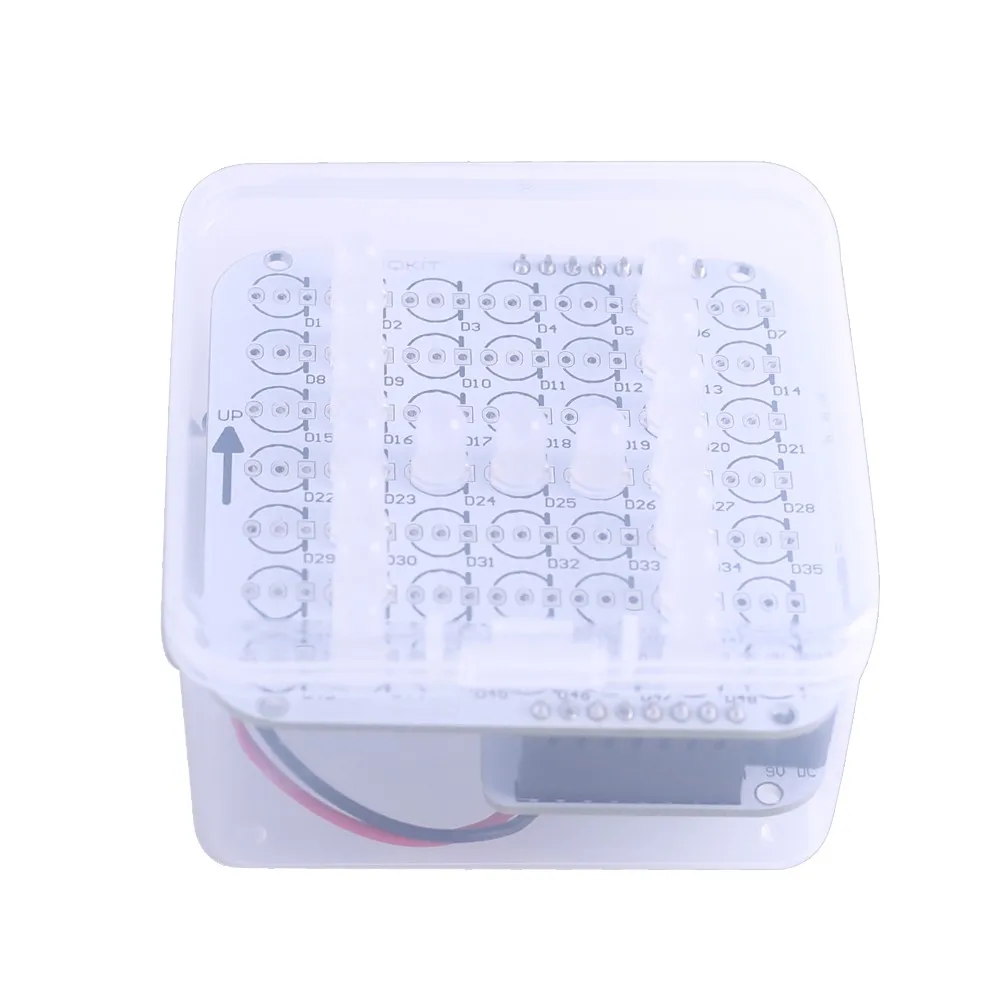

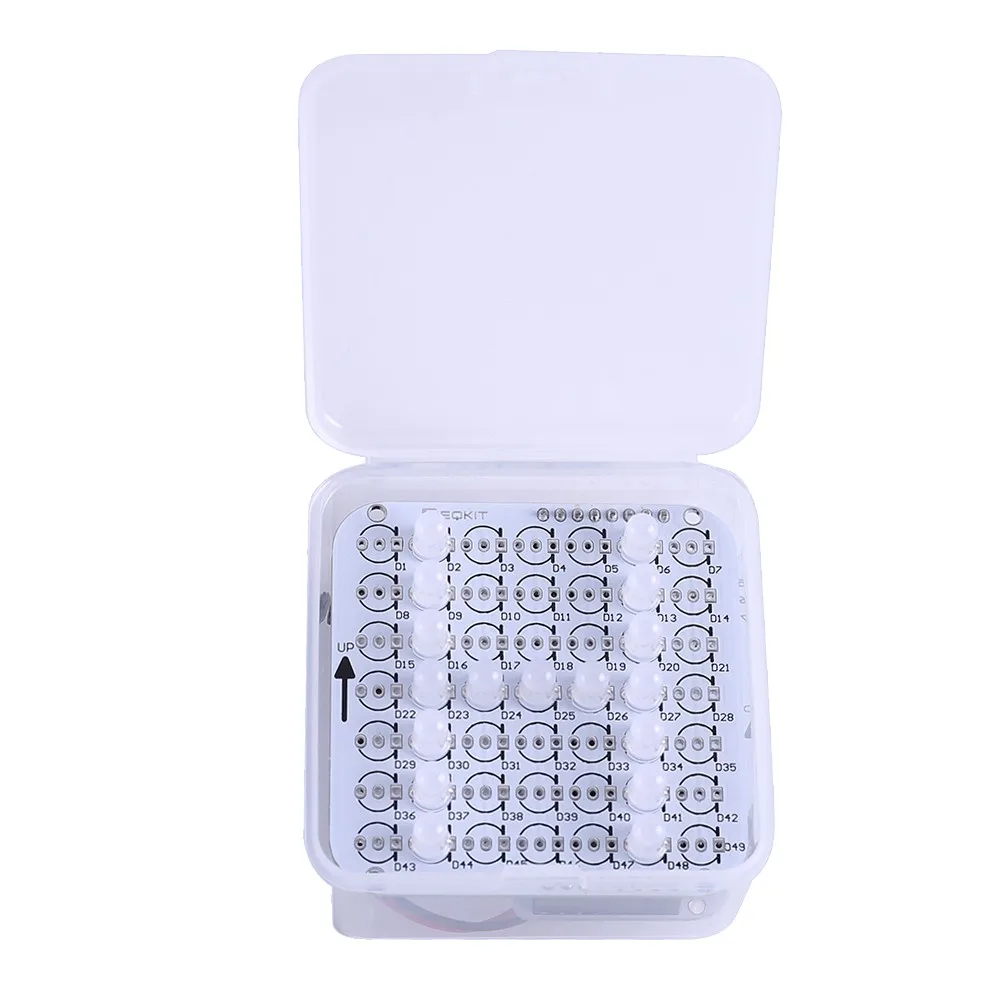

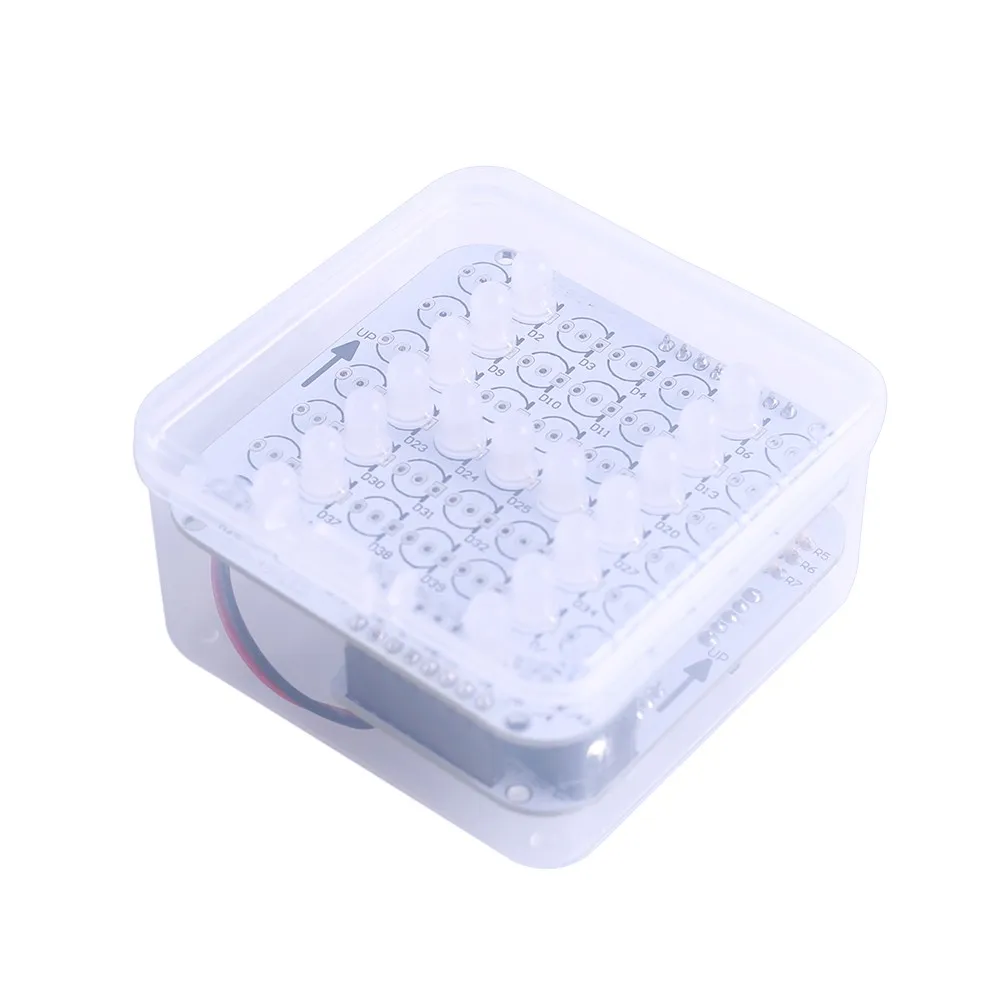

19>. passo 19: definir a cor da tela pelo interruptor s2/s3 e depois colocar na caixa.
