Led Testador Optocoupler Lm399 Kt152 Bateria Fonte de Alimentação Usb para Dispositivos de Exibição Led Circuito Integrado Testador Detector ic Circuitos integrados

1. High Quality Componentes Eletrônicos e Peças – Potência de Dissipação : Standard

Ic led testador optocoupler lm399 kt152 bateria/fonte de alimentação usb para dispositivos de exibição led circuito integrado testador detector

Características:

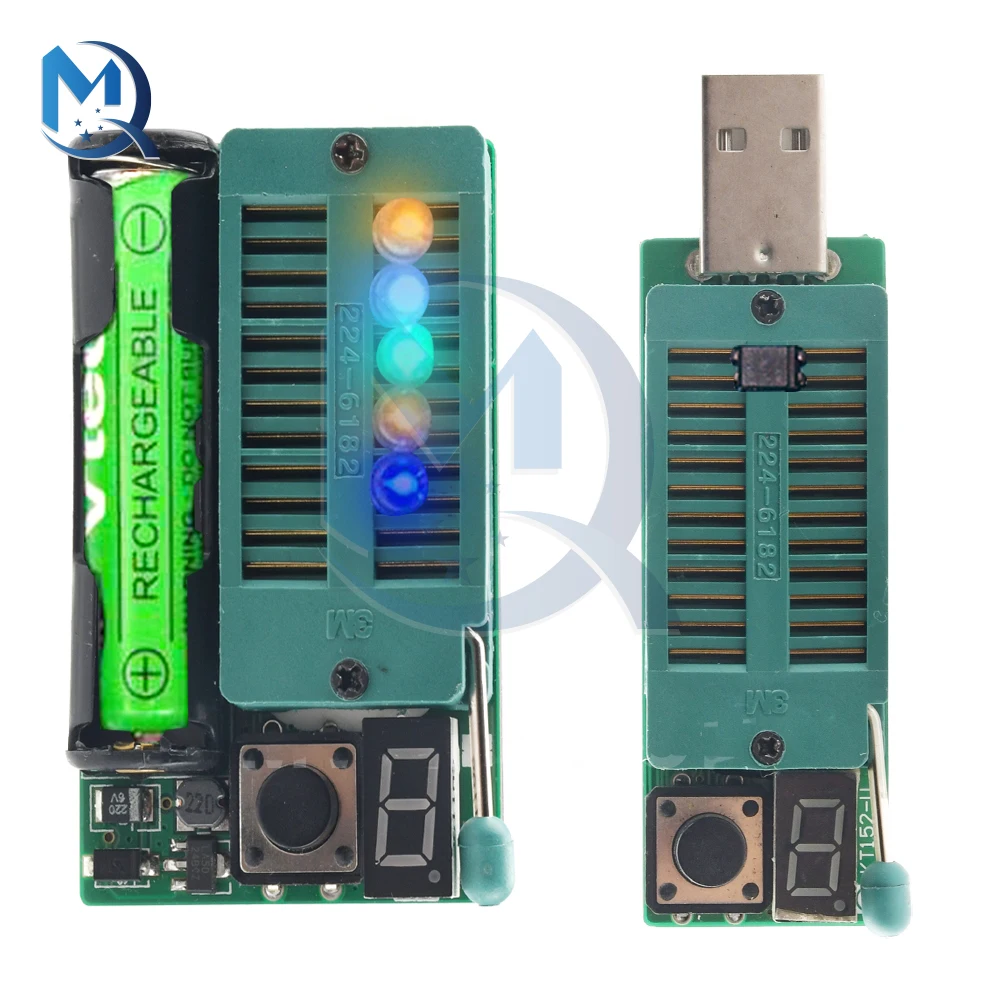

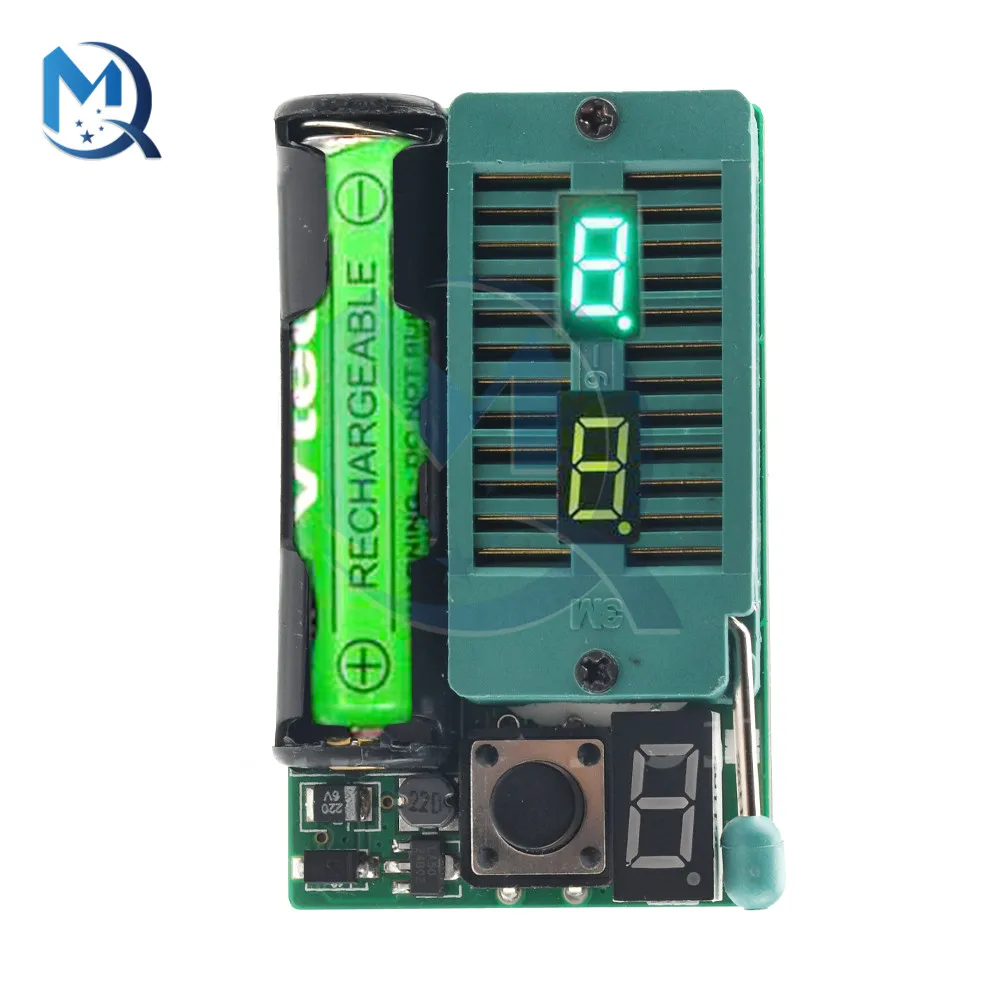

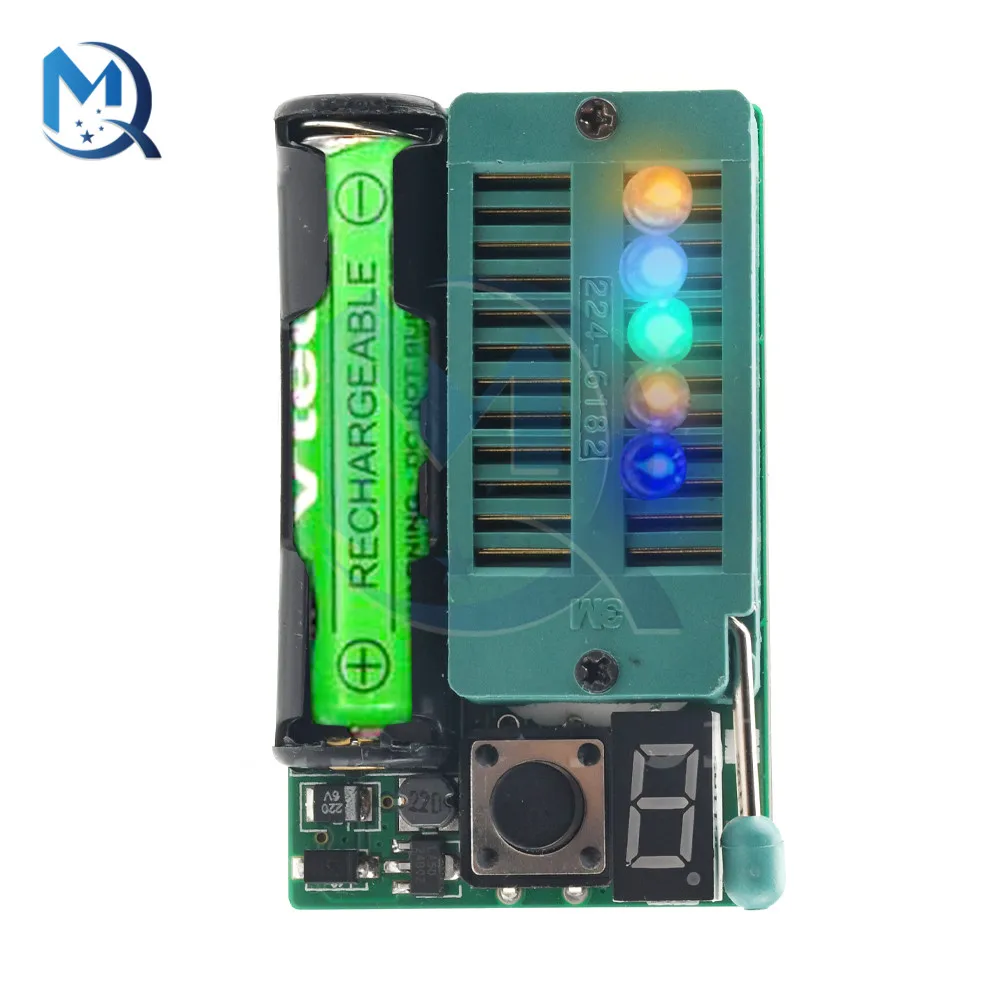

1. não há necessidade de introduzir o modelo de chip, ou seja, ele pode completar automaticamente as funções de identificar o chip, testar e exibir os resultados.

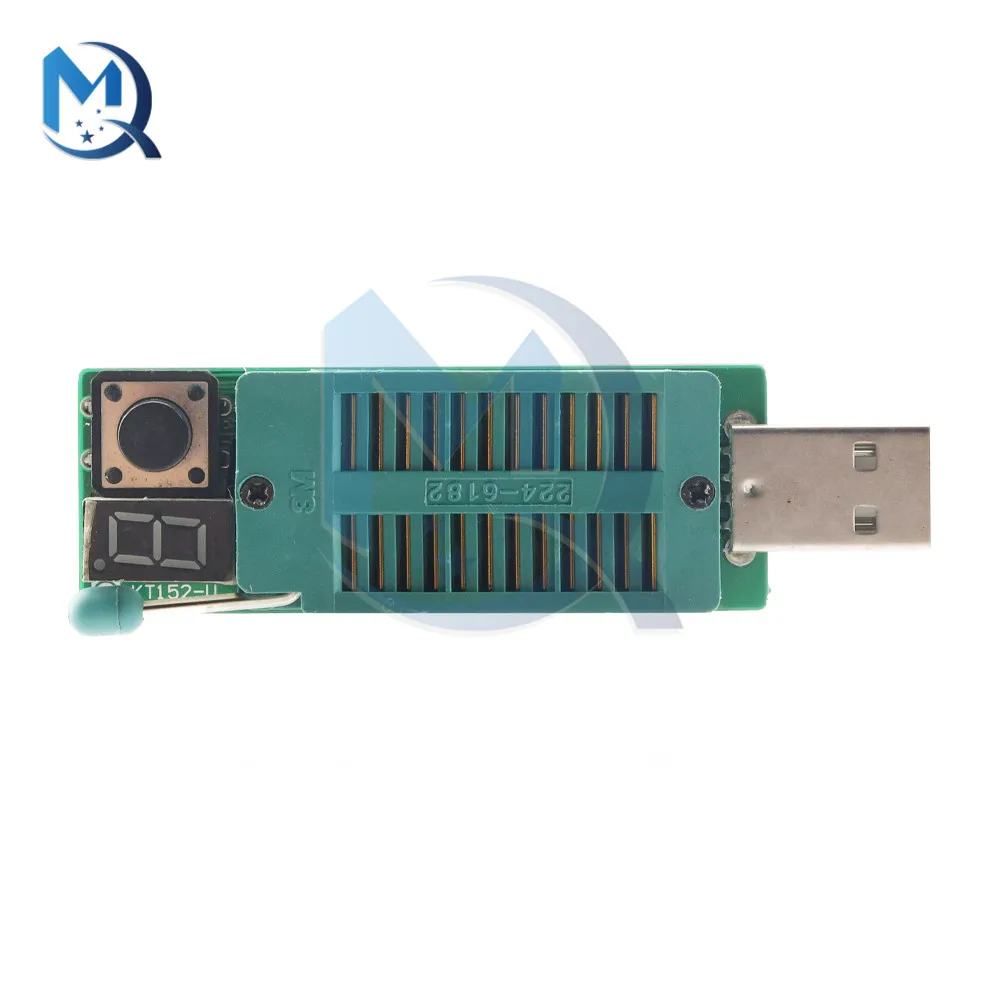

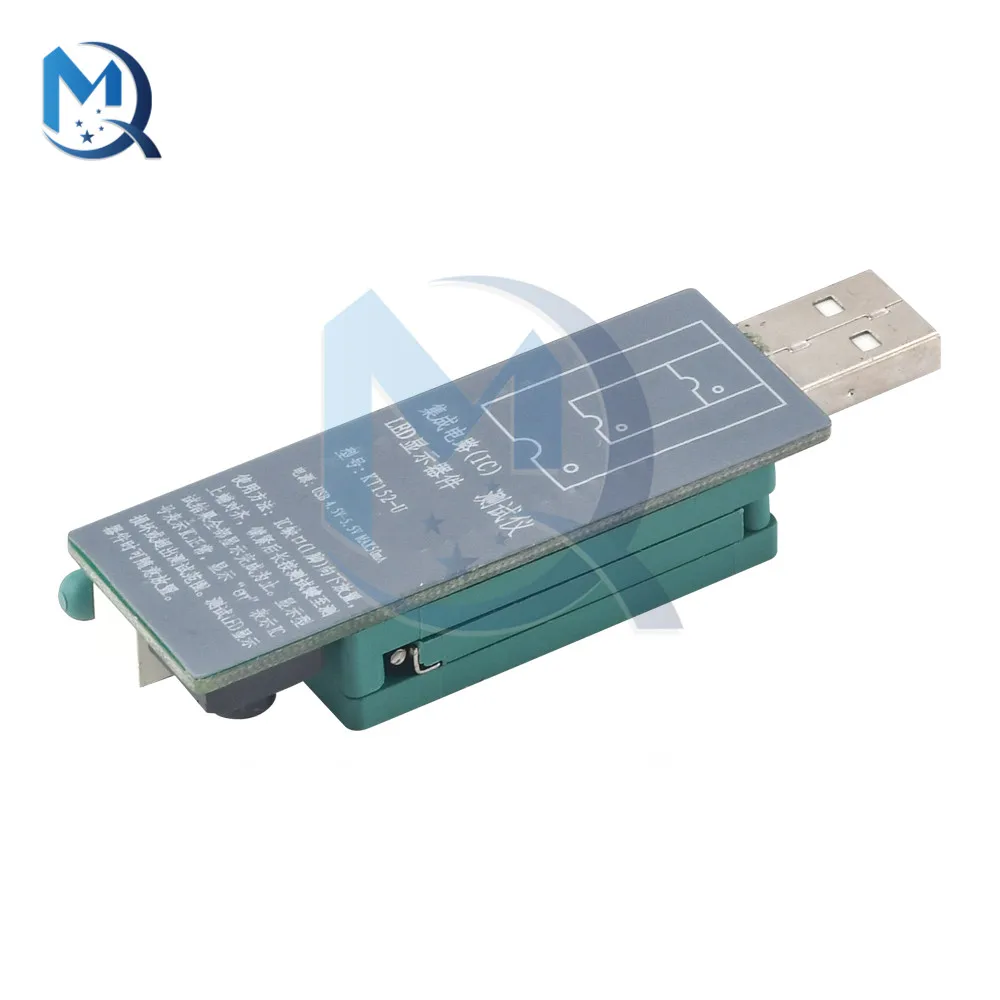

2. a versão a pilhas tem um tamanho de 60mm * 37mm * 15mm, e a interface usb tem um tamanho de 81mm * 23mm * 15mm, que é leve no peso e portátil super.

3. a fonte de alimentação usa 1 aaa bateria (tamanho aaa, 1.0v-4.2v pode ser usado). A corrente de trabalho máxima é de cerca de 200ma sob a fonte de alimentação de 1.2v, e nenhuma energia é consumida quando o botão de teste não é pressionado. O tipo de tomada de energia da interface usb não consome energia quando o botão de teste não é pressionado.

4. a velocidade do teste é rápida, o teste pode ser concluído em cerca de 0. 5S e o resultado será exibido.

5. use 0. tubo digital led vermelho de alto brilho de 36 polegadas para exibição clara.

Uso:

1. na faixa de teste, a qualidade de dispositivos embalados dip (em linha dupla) pode ser testada.

2. na faixa de teste, o modelo pode ser julgado de acordo com a função lógica do dispositivo testado.

3. pode testar dispositivos de exibição led, incluindo led, tubo nixie, módulo de matriz de pontos led.

4. execute um teste abrangente na função lógica do chip e não teste a corrente quiescente, velocidade de trabalho e outros parâmetros. Portanto, este produto é usado apenas para manutenção elétrica geral e produção eletrônica, e não é adequado para pesquisa científica. Mas isso é suficiente para atender às necessidades da maioria das situações.

Instruções:

1. conecte a fonte de alimentação. Instale uma bateria aaa. Tipo de tomada de energia de interface usb inserir a ficha usb na tomada usb do computador. Se possível, use um cabo de extensão usb (macho-fêmea com duas extremidades) para evitar danos ao soquete usb durante o teste.

2. coloque o chip testado no soquete do teste de ic, o entalhe do chip é para baixo, a extremidade superior está alinhada e bloqueada.

3. pressione o botão de teste (imprensa longa), se o chip estiver intacto, o tubo digital led exibirá o modelo do chip testado após cerca de 0. 5S.

4. se um chip danificado é encontrado, o chip é colocado incorretamente ou o modelo de chip não está dentro da faixa de teste, o tubo digital led exibirá “err” depois de pressionar o botão de teste por cerca de 0. 5S, mas isso não causará nenhum dano ao chip testado.

5. ao testar dispositivos de exibição led, não é necessário considerar o cátodo comum ou ânodo comum do dispositivo, a ordem dos pinos, etc., desde que todos os pinos sejam inseridos no soquete do teste, o teste pode ser realizado. Depois de pressionar o botão de teste, depois que o tubo digital do testador exibe “err”, todos os segmentos intactos da pena (pixels) do dispositivo sob o teste serão acesos, e a presença ou ausência de pixels mortos, morrer brilho e uniformidade de brilho será julgada por inspeção visual.

Precauções:

1. não execute testes on-line de componentes.

2. os resultados do teste de alguns ics incluirão vários modelos. Por exemplo, o teste 74hc139 exibirá cd4556 74hc139 a fim, porque a função lógica e o arranjo do pino dos 74hc139 e cd4556 são exatamente os mesmos. Portanto, leva mais tempo para pressionar a tecla durante o teste. Depois que todos os modelos são exibidos, solte a chave de teste.

3. não teste componentes ao vivo.

4. não insira objetos estranhos na tomada de teste de bloqueio.

5. quando a tensão da bateria é inferior a 1.0v, a tela pode ser anormal, e a bateria precisa ser substituída.

6. use a interface usb do computador para obter energia tanto quanto possível para o tipo de tomada de energia da interface usb, e ser cauteloso com o uso do carregador do telefone móvel com a interface usb como a fonte de energia, porque a tensão de saída de muitos carregadores do telefone móvel é 5.5v ou superior, e a ondulação é muito grande.

7. desde que o pcb está desprotegido, é necessário evitar a contaminação.

8. ao testar dispositivos de exibição led, a corrente de teste é pequena, mas também faz com que alguns dispositivos com brilho muito baixo para ser testado sem luz forte. Geralmente, cada segmento de caneta do tubo digital de 1.2 polegadas e acima é uma estrutura de vários dados de led em série, que requer uma tensão mais alta para iluminar-se, e esta estrutura não pode ser testada.

9. uma vez que alguns dispositivos de exibição led de tamanho grande não podem ser conectados diretamente ao soquete de teste, um cabo de extensão é necessário durante o processo de teste, por favor prepare o seu próprio.

10. se o dispositivo em teste não é embalado em mergulho, um adaptador pode ser necessário, por favor, traga o seu próprio.

11. Este produto não vem com baterias.

O verificador da série kt152 inclui 74 séries, série 74ls, série 74hc, série 74als, 54 séries, série cd4000, série hef4000, série cd4500 e mais de 1500 bases de dados ic. Os circuitos integrados digitais de uso geral estão dentro da escala do teste, tais como:

74LS00 74LS01 74LS02 74LS03 74LS04 74LS05 74LS06 74LS07 74LS08 74LS09 74LS10 74LS11 74LS12 74LS13 74LS14 74LS15 74LS19 74LS20 74LS21 74LS22 74LS26 74LS27 74LS30 74LS32 74LS36 74LS37 74LS38 74LS40 74LS42 74LS45 74LS47 74LS48 74LS51 74LS54 74LS55 74LS64 74LS73 74LS74 74LS75 74LS76 74LS78 74LS83 74LS85 74LS86 74LS90 74LS92 74LS93 74LS107 74LS109 74LS112 74LS113 74LS114 74LS125 74LS126 74LS132 74LS133 74LS136 74LS137 74LS138 74LS139 74LS145 74LS147 74LS148 74LS151 74LS152 74LS153 74LS154 74LS155 74LS156 74LS157 74LS158 74LS160 74LS161 74LS162 74LS163 74LS164 74LS165 74LS166 74LS168 74LS169 74LS170 74LS173 74LS174 74LS175 74LS177 74LS180 74LS182 74LS190 74LS191 74LS192 74LS193 74LS194 74LS195 74LS196 74LS197 74LS240 74LS241 74LS242 74LS243 74LS244 74LS245 74LS247 74LS248 74LS251 74LS253 74LS257 74LS258 74LS260 74LS266 74LS273 74LS279 74LS280 74LS283 74LS293 74LS298 74LS365 74LS366 74LS367 74LS368 74LS373 74LS374 74LS375 74LS377 74LS465 74LS540 74LS541 74573LS 74LS574 74LS595 74LS640 74LS642 74LS645 74LS670

Modelo

74HC00 74HC01 74HC02 74HC03 74HC04 74HC05 74HC06 74HC07 74HC08 74HC09 74HC10 74HC11 74HC12 74HC13 74HC14 74HC15 74HC19 74HC20 74HC21 74HC22 74HC26 74HC27 74HC30 74HC32 74HC36 74HC37 74HC38 74HC40 74HC42 74HC45 74HC47 74HC48 74HC51 74HC54 74HC55 74HC64 74HC73 74HC74 74HC75 74HC76 74HC78 74HC83 74HC85 74HC86 74HC90 74HC92 74HC93 74HC107 74HC109 74HC112 74HC113 74HC114 74HC125 74HC126 74HC132 74HC133 74HC136 74HC137 74HC138 74HC139 74HC145 74HC147 74HC148 74HC151 74HC152 74HC153 74HC154 74HC155 74HC156 74HC157 74HC158 74HC160 74HC161 74HC162 74HC163 74HC164 74HC165 74HC166 74HC168 74HC169 74HC170 74HC173 74HC174 74HC175 74HC177 74HC180 74HC182 74HC190 74HC191 74HC192 74HC193 74HC194 74HC195 74HC196 74HC197 74HC240 74HC241 74HC242 74HC243 74HC244 74HC245 74HC247 74HC248 74HC251 74HC253 74HC257 74HC258 74HC260 74HC266 74HC273 74HC279 74HC280 74HC283 74HC293 74HC298 74HC365 74HC366 74HC367 74HC368 74HC373 74HC374 74HC375 74HC377 74HC378 74HC379 74HC390 74HC393 74HC465 74HC540 74HC541 74HC573 74HC574 74HC595 74HC640 74HC642 74HC645 74HC670

CD4000 CD4001 CD4002 CD4006 CD4007 CD4008 CD4009 CD4010 CD4011 CD4012 CD4013 CD4014 CD4015 CD4016 CD4017 CD4018 CD4019 CD4020 CD4021 CD4022 CD4023 CD4024 CD4025 CD4026 CD4027 CD4028 CD4029 CD4030 CD4033 CD4035 CD4040 CD4042 CD4043 CD4044 CD4048 CD4049 CD4050 CD4051 CD4052 CD4053 CD4060 CD4066 CD4067 CD4068 CD4069 CD4070 CD4071 CD4072 CD4073 CD4075 CD4076 CD4077 CD4078 CD4081 CD4082 CD4085 CD4093 CD4094 CD4099 CD4501 CD4502 CD4503 CD4504 CD4508 CD4510 CD4511 CD4512 CD4513 CD4514 CD4515 CD4516 CD4

Lista:

Tester * 1

2. Componentes Eletrônicos e Peças – Tensão de Alimentação : Standard

3. Exibição Led Circuito Integrado Testador Detector – Número do Modelo : ic Led Tester

4. ic Led Testador Optocoupler Lm399 Kt152 Bateria – tipo : Regulador de Tensão

5. Cheap Circuitos Integrados – Condição : Novo

6. Circuitos Integrados – Origem : cn Origem

7. Fonte de Alimentação Usb para Dispositivos de – Nome da Marca : Ziqqucu

8. High Quality Componentes Eletrônicos e Peças – Pacote : Tqfp
