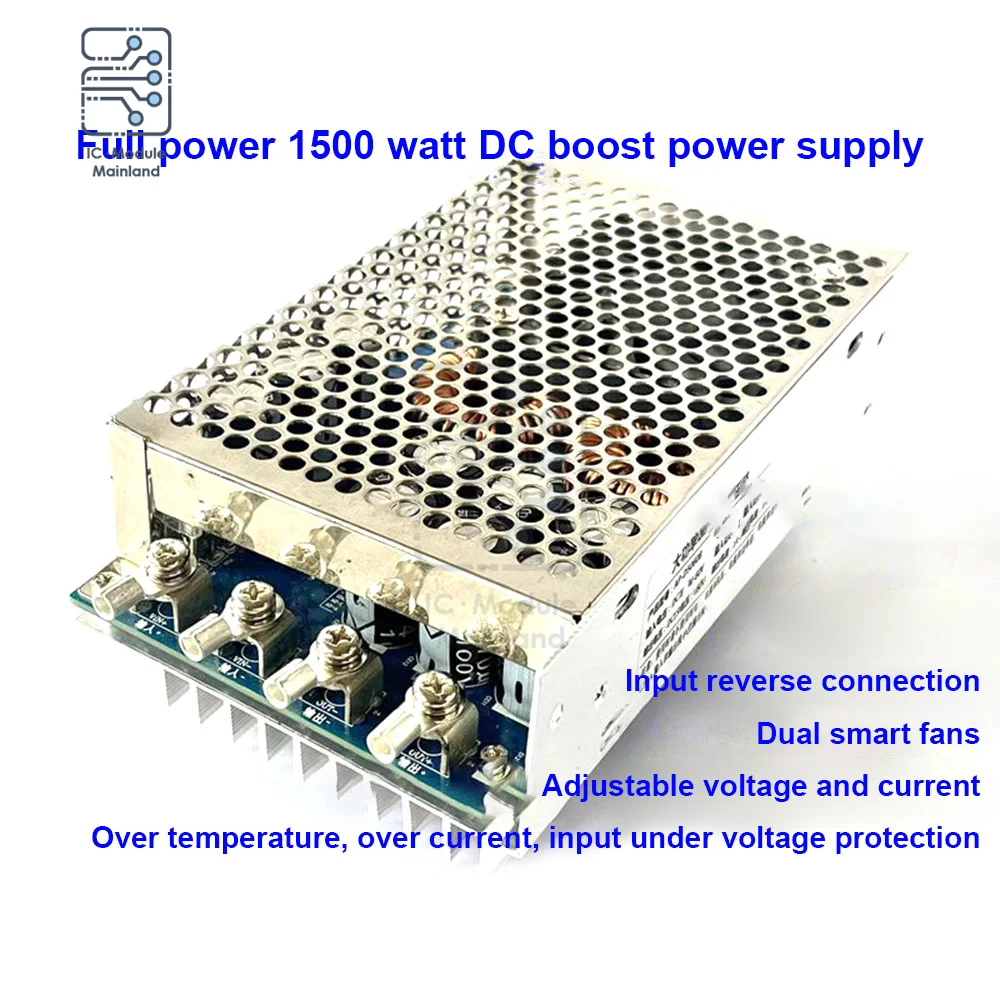

Litros 24v70v Potência Total 1500w dc Impulso Módulo Veículo Elétrico Impulso Velocidade de Carregamento Atual Constante 12v48v

Características do produto

1, alta conversão eficiência.

2, dispositivo original do poder superior.

3, alta potência alta corrente ferrosilicon alumínio anel magnético.

4, dissipador térmico aumentado e engrossado.

5, com temperatura inteligente controle eletrônico arrefecimento do ventilador.

6, conexão anti-reversa do tubo do MOS da entrada, (a entrada não é receosa conectar a placa).

7, entrada de proteção sob tensão (com indicadores LED, tensão ajustável).

8, entrada sobrecorrente proteção (com indicadores LED, ponto de sobrecorrente ajustável).

9, proteção contra temperatura excessiva (com indicador luminoso LED).

10, a tensão constante da saída e a corrente constante ajustáveis sucessivos.

11, confiança alta, trabalho estável.

Parâmetros principais:

1, nome do produto: alta potência DC impulso módulo de alimentação.

2, modelo do produto: AP-D5060B

3, entrada tensão: DC10.5V-60V.

4, entrada atual: 50A máximo.

5 potência de entrada: 1500W max.

6, saída tensão: DC15V-70V.

7, saída atual: 30A max.

8 Potência de saída: 1360W max.

9, eficiência de conversão: 93-96% (eficiência e tensão de entrada e saída e corrente relacionada).

10, temperatura operacional: -20 ~ 50.

11, peso do produto: 850G

Principais utilizações:

1, alta potência solar rua luz drive.

2, alimentação para grandes equipamentos eletromecânicos.

3, vários motores, tais como o carro elétrico de duas rodas, carro elétrico de três rodas.

4, veículo e vária alimentação móvel do equipamento.

5, tensão constante ajustável DIY e alimentação atual.

6, energia solar e eólica cobrando.

7, carregar várias baterias.

Instruções de uso

1, Input + é o polo positivo da fonte de alimentação, entrada-é o polo negativo da fonte de alimentação.

2, Output + são o polo positivo da fonte de alimentação, output-são o polo negativo da fonte de alimentação.

3, faixa ajustável de subtensão: DC10.5V-44V (no sentido horário pequeno, anti-horário grande), a primeira subtensão pode ser ajustada ao mínimo e depois ajustar a tensão de entrada ao valor de proteção de subtensão que você precisa, e então grande ajustável lentamente anti-horário, quando ajustado à luz indicadora do undervoltage e então para trás para ajustar um círculo, Re-poder pode ser.

4, tensão constante faixa ajustável: DC15-70V (sentido horário pequeno, anti-horário grande), output por favor a tensão da nenhum-carga a sua própria tensão antes de girar sobre a carga (a fonte de alimentação constante da tensão deve ser ajustada à corrente constante máxima,).

5, escala ajustável atual constante: 2A-30A (no sentido horário pequeno, anti-horário grande), a primeira tensão de saída sem carga para a tensão de carga (tensão sem carga de corrente constante deve ser maior do que a tensão de carga de 2-3V), a corrente para o mínimo, na saída de uma série de um amperímetro, E põe então lentamente a corrente à corrente da carga.

8, a fonte de alimentação tem entrada proteção contra sobrecorrente (ponto de sobrecorrente ajustável), proteção contra sobrecorrente quando a luz vermelha.

9, a fonte de alimentação com o ventilador inteligente do controle de temperatura, quando a temperatura da fonte de alimentação alcança 60 graus ou assim, o fã abre automaticamente, quando a temperatura da fonte de alimentação cai a 50 graus ou assim, o ventilador desligar automaticamente.

10, a tensão de entrada não pode ser inferior a 10.5V ou superior a 60V, (tensão de entrada é inferior a 12V, por favor reduzir a carga adequadamente).

11, a corrente de entrada máxima não pode exceder 50A, o poder não pode exceder 1500W.

12, o uso deve garantir que a tensão de entrada seja menor que a tensão de saída de mais de 2V.

13, o uso de fonte de alimentação comutada ou outra fonte de alimentação secundária, por favor, verifique se a alimentação deve ser maior do que a alimentação do módulo de mais do que o dobro.

14, proteção contra sobrecorrente ou subtensão da fonte de alimentação, a saída ainda está próxima do valor de entrada da tensão, a proteção é apenas a fonte de alimentação não aumenta.

15, o indicador de saída só acende quando a fonte de alimentação tem um impulso.

Notas-chave:

1. Os parâmetros marcados por esta fonte de alimentação são o valor máximo, o uso do valor máximo não deve ser excedido!

2. O valor máximo medido por esta fonte de alimentação é carga de resistência pura medida, no uso de cargas capacitivas, indutivas e outras com alta corrente de partida, preste atenção para reduzir a carga adequadamente.

3. Battery entrada pode dirigir diretamente o carro elétrico

Entrada 12V (pode conduzir EVs sob 400W)

Entrada 24V (pode conduzir veículos elétricos sob 600W)

Entrada 36V (pode conduzir EVs sob 800W)

Entrada 48V (pode conduzir veículos elétricos sob 900W)

Capacidade 4. Load em tensões de entrada diferentes (carga resistive pura)

Na entrada de 12V, a saída pode transportar cargas até 560W.

Para entrada de 24V, a saída pode transportar uma carga de até 1100W.

Para entrada de 36V, a saída pode transportar uma carga de até 1360W.

Precauções:

1, quando a tensão de saída é superior a 36V (tensão de segurança do corpo humano), por favor não toque com eletricidade para evitar choque elétrico do corpo humano.

2, a entrada e a saída não podem ser revertidas.

3, quando a entrada de alta corrente, aperte os terminais, a linha de entrada deve ser selecionada mais de 4 quadrados.

4, a saída não pode ser curto-circuito, curto-circuito é fácil de danificar a fonte de alimentação, porque a fonte de alimentação do impulso é difícil fazer a proteção do curto-circuito da saída.

5, o trabalho da tensão e corrente de entrada e saída não pode exceder o valor máximo, de modo a não danificar a fonte de alimentação.

6, ao trabalhar por um longo tempo com carga total, preste atenção à ventilação e dissipação de calor, a fim de prolongar a vida útil da fonte de alimentação.

7, atenção do pagamento a dustproof, umidade.

Lista

1 * Módulo Booster

Nota importante: Por favor, tente não usar a entrada abaixo de 20V, saída 60V ou mais com carga total, na diferença de pressão de entrada e saída deve ser apropriada para reduzir a potência de saída, quanto maior a diferença de pressão menor a eficiência da fonte de alimentação. Saída com descrição da carga: a entrada 12V (entrada a corrente 50A, saída abaixo de 60V, saída pode tomar a carga 550W), entrada 24V (entrada a corrente 50A, a saída pode tomar a carga aproximadamente 1100W), entrada 36V (a corrente de entrada 41.6A, saída pode tomar a carga aproximadamente 1360W), entrada 48V (corrente de entrada 31A, A saída pode tomar a carga 1360W), entrada 48V (a corrente de entrada 31A, saída pode tomar a carga 1360W), saída pode tomar a carga 1360W), a fonte de alimentação da entrada pode tomar a carga 1360W), fonte de alimentação da saída pode tomar a carga 1360W). Em torno da carga 1360W), ao entrar 36V (a corrente de entrada 41.6A, saída pode tomar a carga 1360W)
