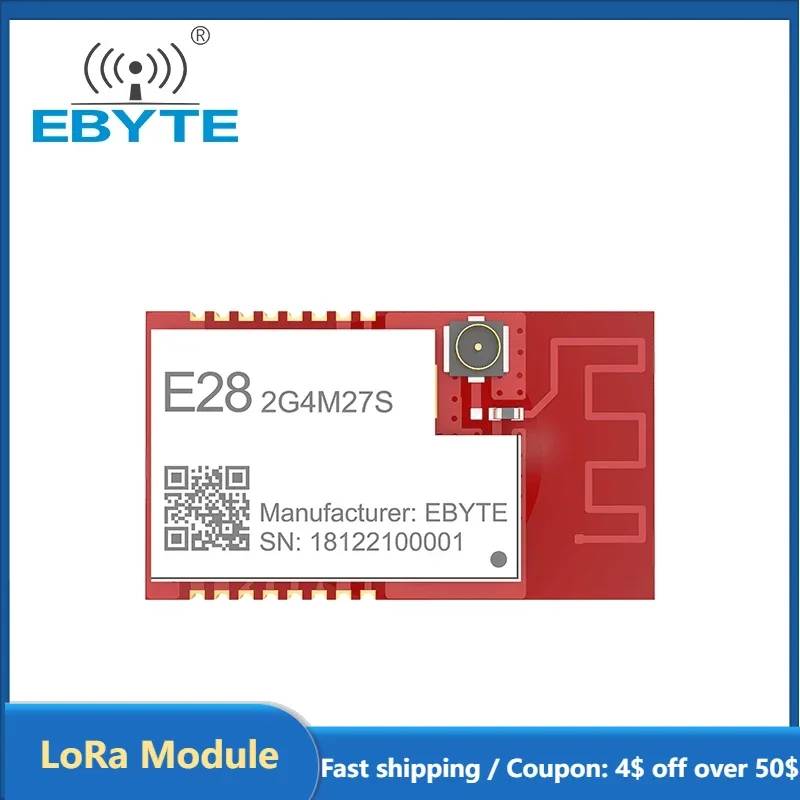

Lora Ble Placa de Desenvolvimento com Antena Pcb Smd Pequeno 2.4ghz Módulo sem Fio Longo Alcance Ebyte E282g4m27s Sx1280
Original price was: R$ 59,77.R$ 52,03Current price is: R$ 52,03.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | SMD |
| Cutomizado | SIM |
| Número do Modelo | E28-2g4m27s |
| Potência de Dissipação | 500mw |
| Tensão de Alimentação | 2.5 – 3.6 V |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Unidade IC |
| Nome da Marca | Ebyte |
| Origem | CN (origem) |
| IC | Sx1280 |
| Frequency | 2.4~2.5ghz |
| Power | 27dbm |
| Distance | 8.0km |
| Interface | SPI |
| Peso | 1.7±0.1g |
| Size | 26.5 * 15 MM |
E28-2G4M27S BLE Placa de Desenvolvimento SX1280 LoRa Chips Com Antena Pcb Pequeno SMD 2.4GHz Módulo Sem Fio 8km Longo Alcance EBYTE Sem Fio Iot
Baixar arquivos:
Manual do usuário
DEMO:
PCB:
[Introdução]: E28-2G4M27S é um módulo SMD pequeno de 2,4 GHz (espaçamento entre pinos 1,27mm) projetado por Chengdu Ebyte. Com antena PCB embutida, interface SPI, possui potência TX de 500mW com consumo de energia
|
Parâmetro do RF |
Valor |
Observação |
|
Trabalhando frequência |
2400 ~ 2500 MHz |
Banda ISM |
|
Poder transmissor |
27 dBm |
Aproximadamente 500mW |
|
Recebendo sensibilidade |
132 dBm |
Taxa dos dados do ar: 595kbps |
|
Taxa dos dados do ar |
LoRa(bps): 0,595 k FLRC(bps):260k GFSK(bps):125k ~ 2M |
Definido pelo usuário via programação |
|
Distância do teste |
8000m |
Condição do teste: área clara e aberta, ganho da antena: 5dBi, AntenaAltura: 2.5m, dados do ar taxa: 1kbps |
|
Parâmetro do hardware |
Valor |
Observação |
|
Tamanho |
26,5*15mm |
– |
|
Tipo antena |
PCB/IPEX |
Impedância 50O |
|
Interface comunicação |
SPI |
0 ~ 10Mbps |
|
Pacote |
SMD |
– |
|
Parâmetro eletrônico |
Min. |
Tipo. |
Máx. |
Unidade |
Condição |
|
Fonte de energia |
2.5 |
3.3 |
3.6 |
V |
= 3.3 V assegura output power |
|
Nível Comunicação |
– |
3.3 |
– |
V |
Para 5V TTL, pode estar em risco de queimar |
|
Transmitindo corrente |
– |
580 |
– |
MA |
Consumo energético instantâneo |
|
Recebendo corrente |
– |
14.5 |
– |
MA |
– |
|
Corrente do sono |
– |
2.0 |
– |
A |
O software é desligado |
|
Temperatura operacional |
-40 |
20 |
+85 |
? |
– |
|
Umidade operacional |
10 |
60 |
90 |
% |
– |
|
Temperatura do armazenamento |
-40 |
20 |
+125 |
? |
– |
Alta Qualidade Componentes Industriais
* Semtech SX1280 original
* Industrial grau cristal oscilador
Alta precisão e baixa temperatura cristal oscilador
* Construção-em PA + LNA
Melhore a sensibilidade receptora
* Alta Qualidade Componentes
Principalmente de Murata,TDK,AVX etc.
Principais características
Compatibilidade do protocolo 1 BLE
2 Suporta vários modos modulação
3 Suporte variando motor
4 LoRa de alta velocidade
Definição do Pin
Diagrama do circuito
Aplicações
Com produção de lote estável, o módulo é adequado para várias aplicações (especialmente para casa inteligente, IoT)
Alarme segurança
Internet das Coisas (IoT)
Monitor Eletricidade
Fábrica
8 anos de experiência em P e D e fabricação de produtos IoT sem fio e obtiveram mais de 10 patentes de invenção.
Certificações
Exportar capacidade
20 + regiões de exportação cobrem quase cem países, com um valor anual de exportação superior a 20 milhões.
