Luz da Noite Kit Faça Você Mesmo dc 912v Infravermelho Lâmpada de Controle Remoto Branco Led Luz Dupla Engrenagens Brilho Ajustável Nightlight Eletrônico

Luz da noite kit diy dc 9-12v infravermelho lâmpada de controle remoto branco led luz dupla engrenagens brilho ajustável nightlight eletrônica suite

1. introdução:

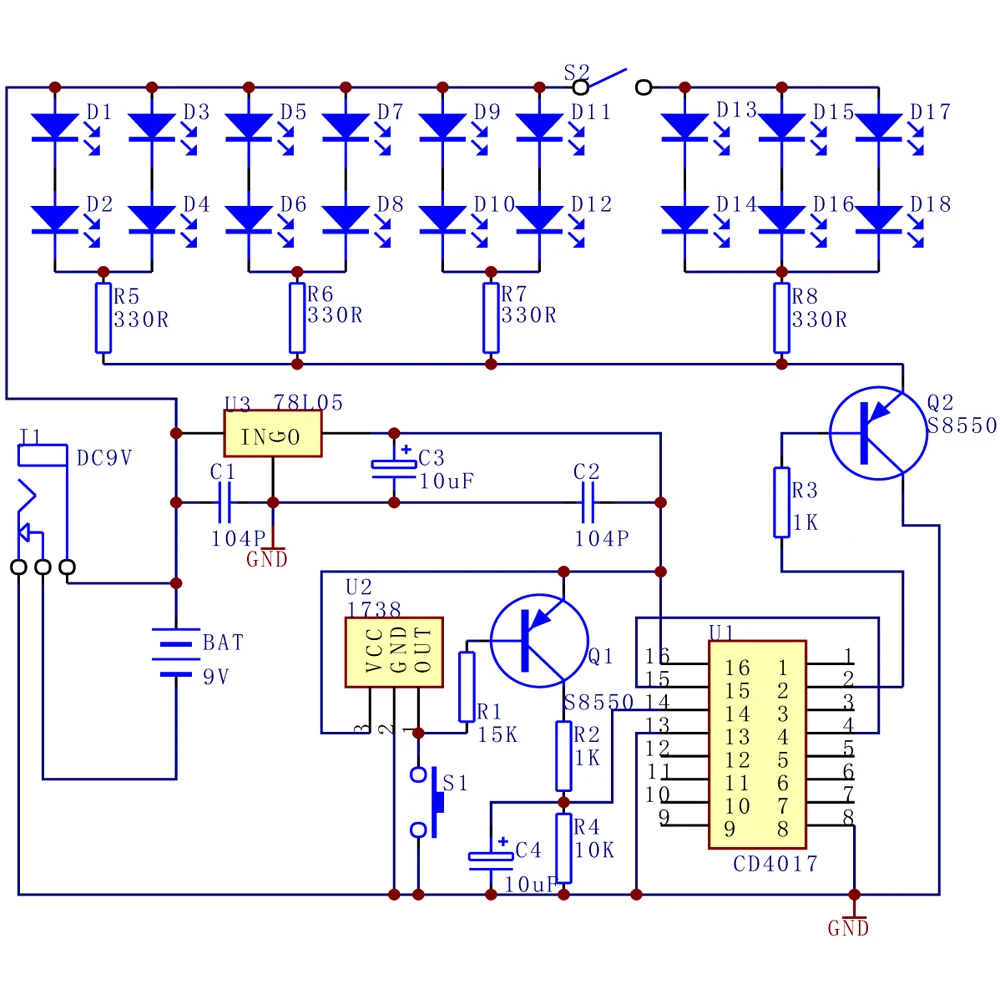

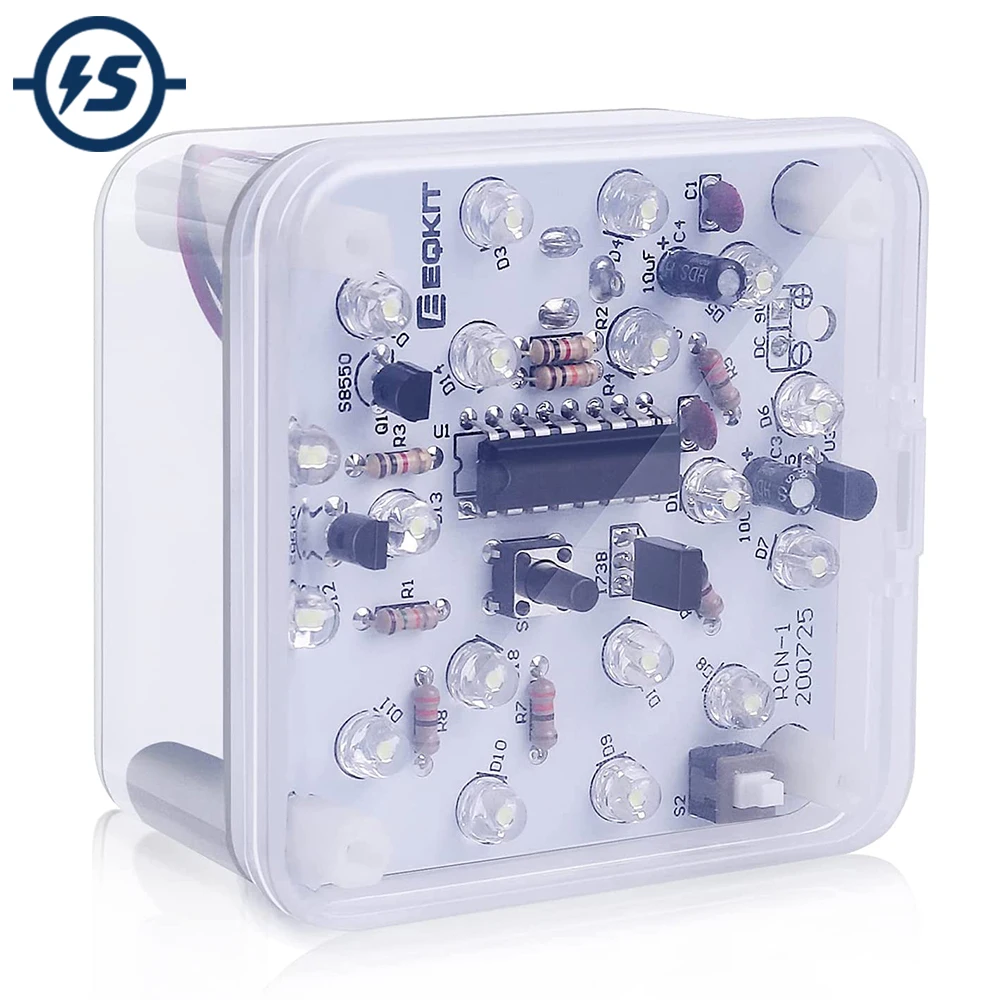

RCN-1 é um kit de controle remoto infravermelho dc 9v-12v diy. O usuário pode usar qualquer controlador remoto infravermelho para controlar a lâmpada ligada ou desligada com 18 pces led branco.

2. característica:
1>.18 pces destaque led
2>. circuito simples perfeito
3>. controle de brilho de duas posições
4>. diy mão de solda
5>. controle remoto infravermelho

3. parâmetro:
1>. nome do produto: RCN-1 ir lâmpada de controle diy kit
2>. número do produto: RCN-1
3>. tensão de trabalho: dc 9v-12v
4>. trabalho atual: 30ma

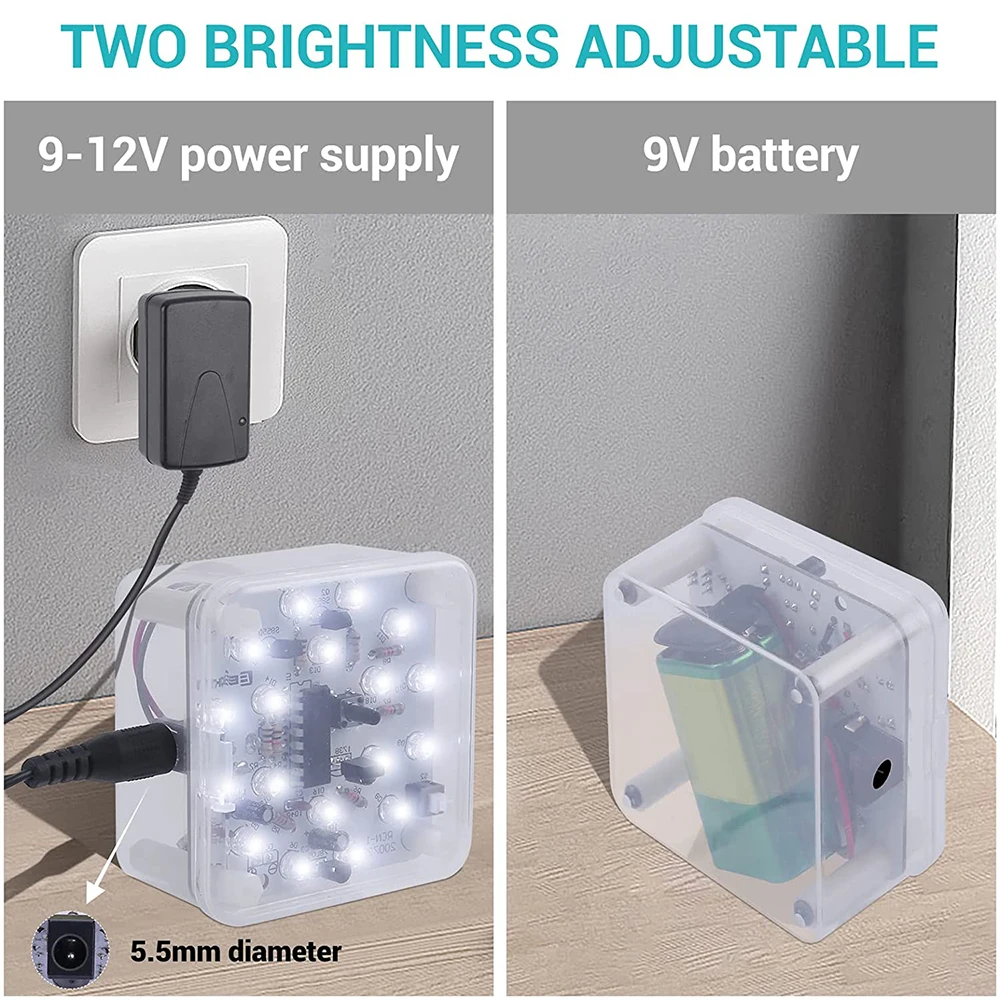

5>. tipo de alimentação: soquete de 5.5mm ou bateria 9v (não incluído!)
6> modo de trabalho: interruptor ou controle remoto infravermelho
7>. cor: led branco
Temperatura de trabalho:-40 ? 85 85 ?
9>. umidade do trabalho: 5% rh 85% rh

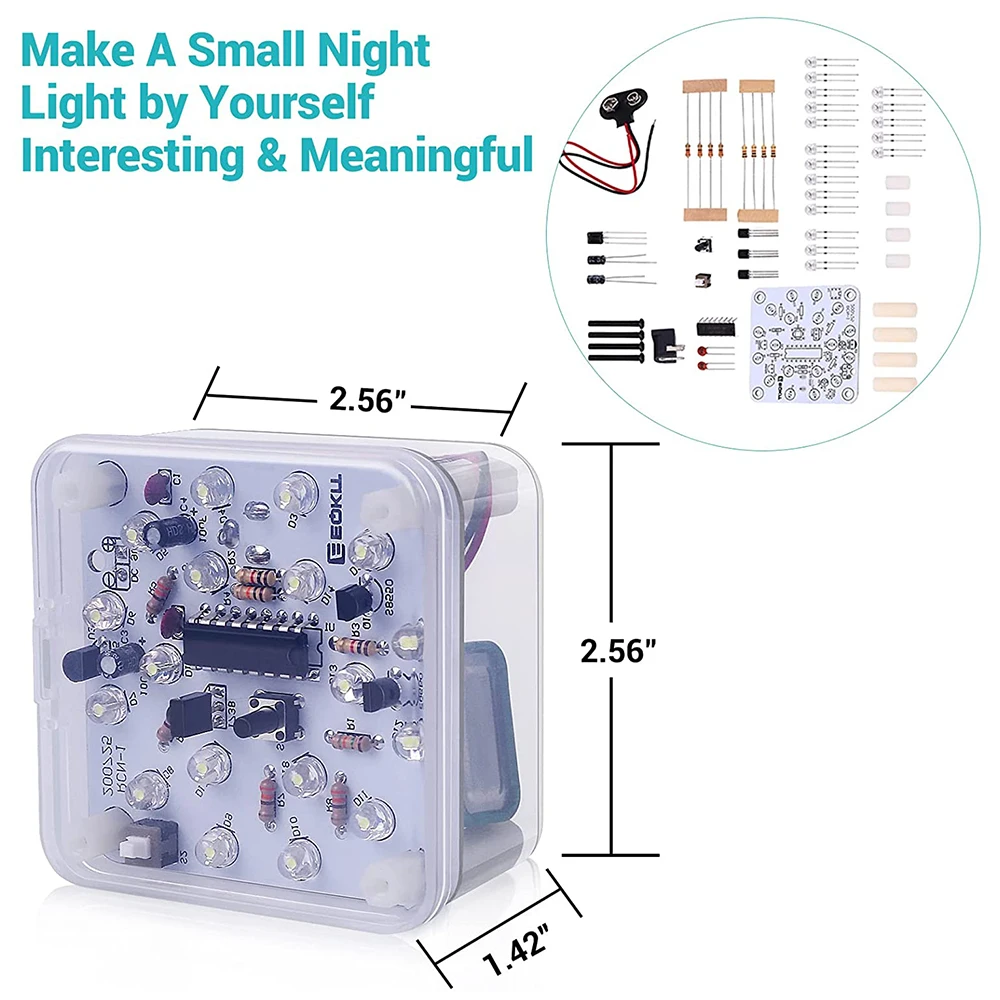

10>. tamanho (instalado):65*65*36mm

4. função:
1> s1 botão preto é usado para ligar ou desligar a lâmpada.

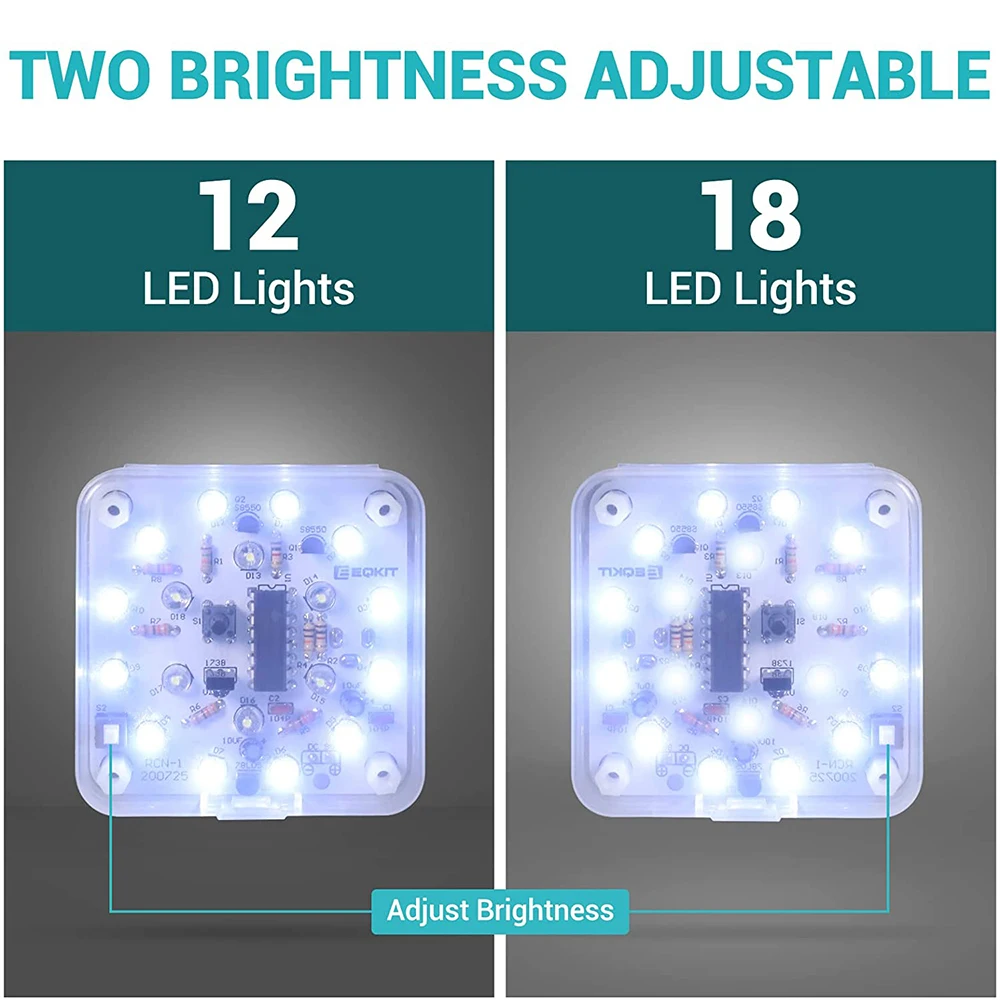

2> s2 interruptor de travamento automático é usado para mudar o brilho do diodo emissor de luz. 12 pces led ligar ou 18 pces led ligar.
3>. qualquer controlador remoto infravermelho para controlar a lâmpada ligada ou desligada.

5. aplicação:
1> habilidades de soldagem de treinamento
2>. escola de estudantes
3>. produção de diy
4>. design do projeto
5>. competição eletrônica
6> presente dando
7> coleção de artesanato
8>. decoração de casa
9>. coleção de lembranças
10>. design de graduação
11>. presentes do feriado

6. dicas de instalação:
1>. o usuário precisa preparar a ferramenta de soldagem em primeiro lugar.
2>. seja paciente até que a instalação esteja completa.
3>. o pacote é kit diy. ele precisa terminar instalar pelo usuário.
4>. o ferro de solda não pode tocar os componentes por um longo tempo (1.0 segundo), caso contrário ele irá danificar os componentes.
5>. preste atenção ao positivo e negativo dos componentes.
6> proibir estritamente curto-circuito.
7>. o usuário deve instalar o led de acordo com as regras especificadas. caso contrário, alguns led não acenderão.
8>. instale componentes complexos preferencialmente.
9>. certifique-se de que todos os componentes estão na direção certa e no lugar certo.
10>. verifique se todo o led pode ser iluminado.
11>. é altamente recomendado ler o manual de instalação antes de iniciar a instalação!!!
12>. use luvas antiestáticas ou pulseiras antiestáticas ao instalar componentes eletrônicos.

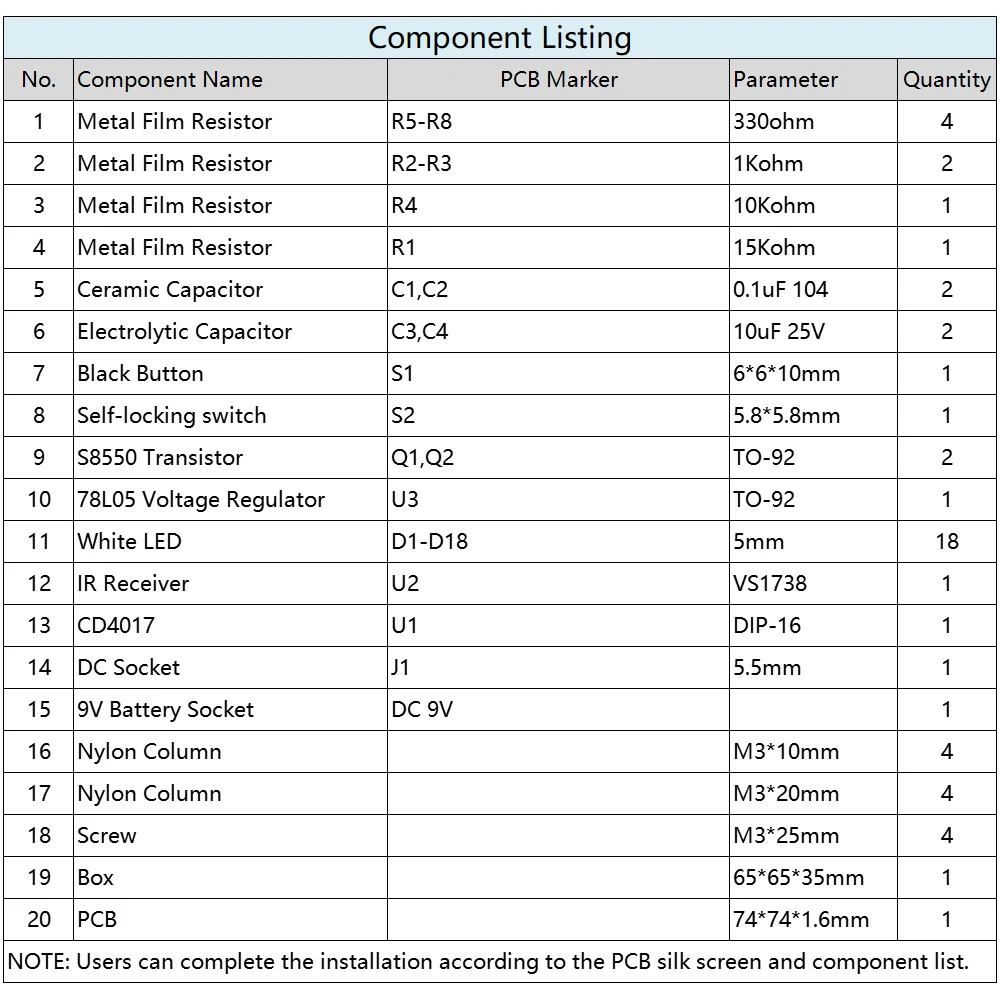

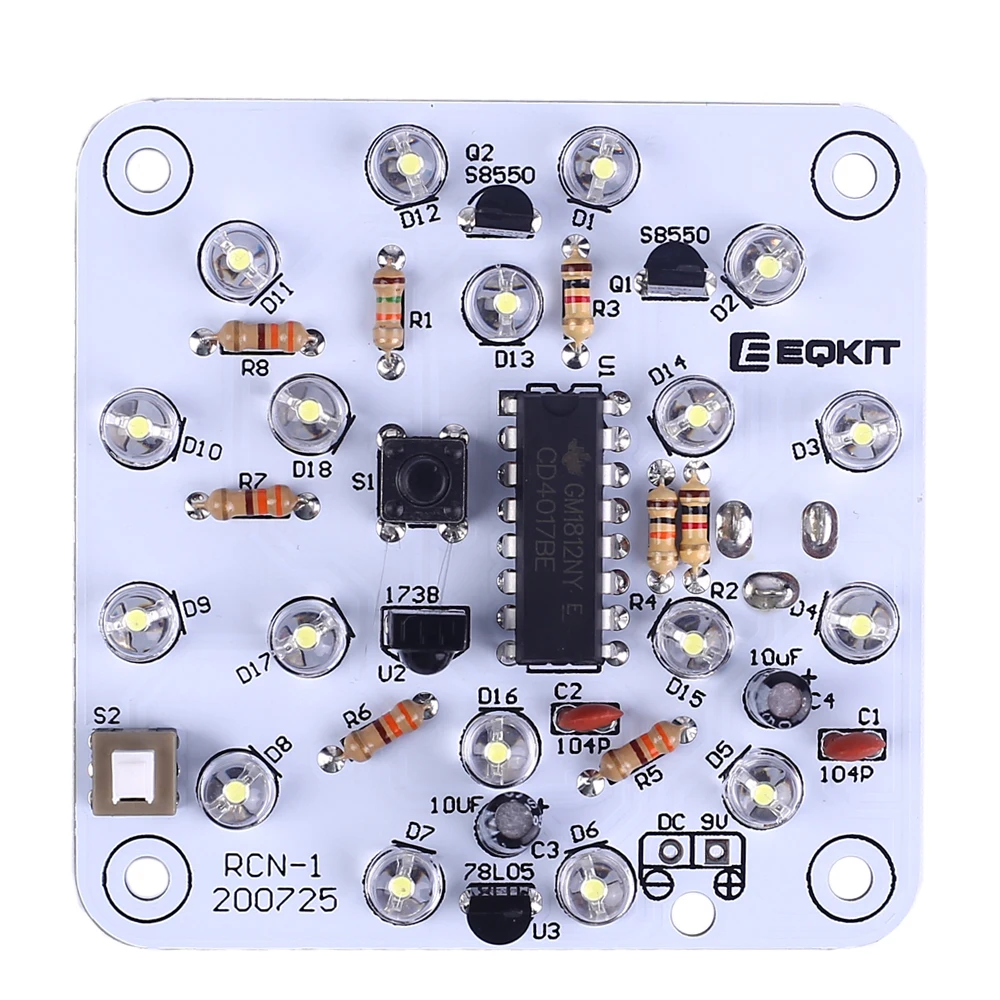

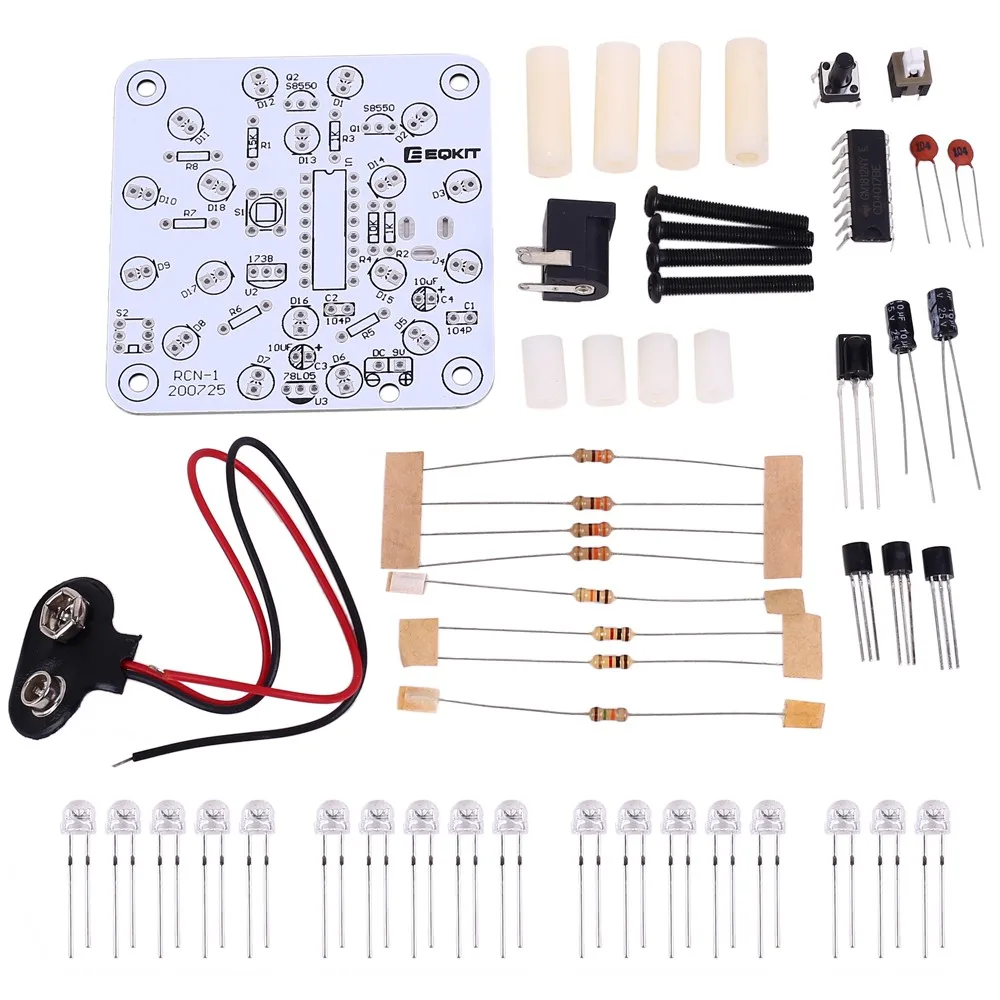

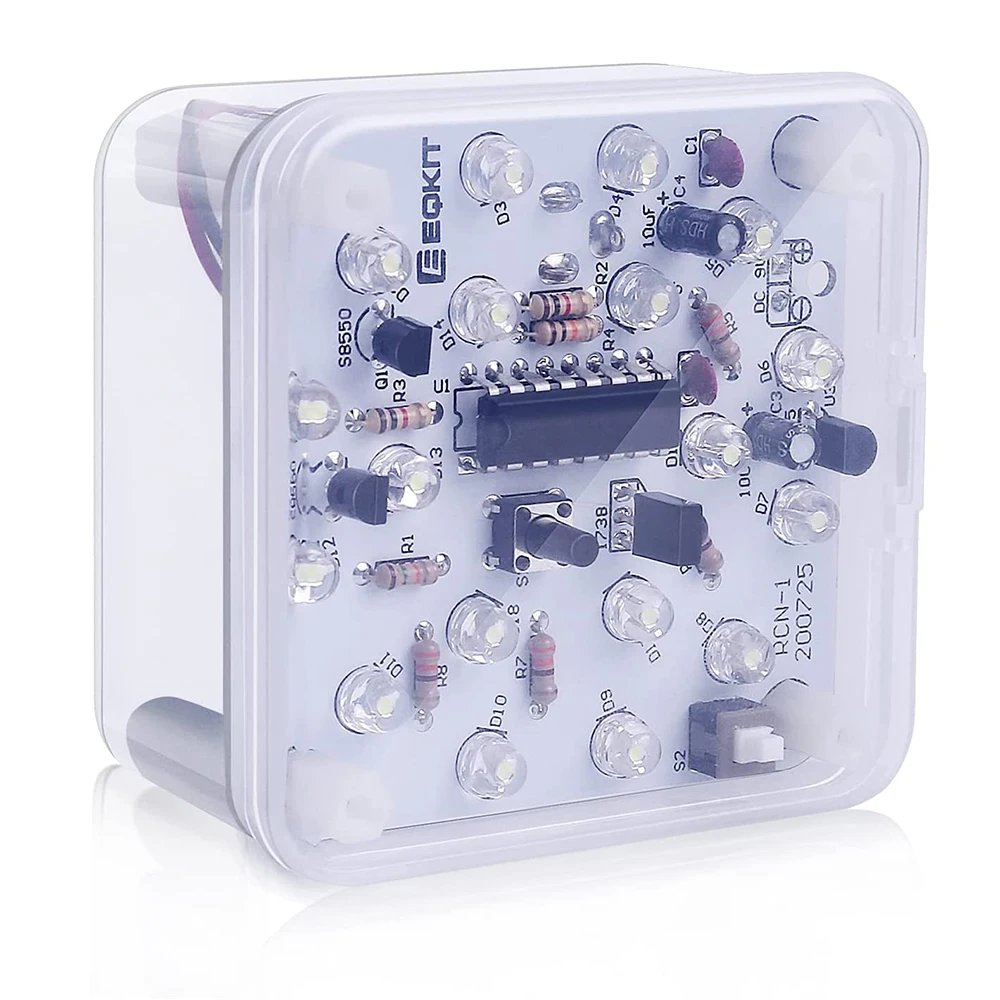

7. passos de instalação (por favor, seja paciente instalar!!!):
1>. passo 1: instale o resistor do filme do metal de 4 pces 330ohm em R5-R8.
2>. passo 2: instale o resistor do filme do metal de 2 pces 1kohm em r2, r3.
3>. passo 3: instale o resistor do filme do metal de 1 pces 10kohm em r4.
4>. passo 4: instale o resistor do filme do metal de 1 pces 15kohm em r1.
5>. passo 5: instale 18 pces led em D1-D18.The pinos mais longos é inserido na almofada retangular (pólo positivo). Os pinos mais curtos são inseridos nas almofadas redondas.
6>. passo 6: instale 2 pces 0.1uf 104 capacitor cerâmico em c1, c2.
7>. passo 7: instale 1 pces para-92 78l05 regulador de tensão no u3.
8>. passo 8: instale 2 pces para-92 s8050 transistor em q1, q2.
9>. passo 9: instale 1 pces dip-16 cd4017 ic em u1.há uma marca em uma extremidade do ic e há uma marca no pcb onde o ic pode colocar. estas duas marcas correspondem umas às outras e são usadas para especificar a direção de instalação do ic.
10>. passo 10: instale 2 pces 10uf 25v capacitor eletrolítico em c3, c4.preste atenção para distinguir entre positivo e negativo. o pino mais longo é pólo positivo. o pino mais longo é inserido na almofada retangular.
11>. passo 11: instale 1 peça 6*6*10mm botão preto em s1.
12>. passo 12: instale 1 pces para-92 78l05 regulador de tensão no u2.
13>. passo 13: instale 1 pces 5.8*5.8mm interruptor de travamento automático em s2.
14>. passo 14: instale 1 pces 5.5mm dc soquete em j1 em outro lado.
15>. passo 15: instale 4 pces m3 * 10mm e 4 pces m3 * 20mm coluna de náilon no pwb.
16>. passo 16: instale o soquete da bateria de 1 pces 9v na c.c. 9v. Nota: fio vermelho conectar a + + ‘.
17>. passo 17: instale a bateria 9v (não incluída) e, em seguida, coloque a lâmpada no escudo plástico. em seguida, pressione o botão para mudar a lâmpada.
