Mhz Bandpass Filtro Volume Ultra Pequeno Interface Sma 433 400 475
Original price was: R$ 223,73.R$ 205,82Current price is: R$ 205,82.
DÚVIDAS?
Envie um email para:
Filtros Componentes Ativos
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Atenuação de Parada de Banda | |
| Impedância de Entrada | |
| Perda por Inserção | |
| Largura de Banda 3DB | |
| Frequência do Centro Nominal | |
| Tipo de Conjunto | |
| Função de Transferência | |
| Número do Modelo | |
| Cutomizado | SIM |
| Tipo | |
| Origem | CN (origem) |
Característica:
Volume ultra-pequeno, baixa inserção, seletividade excelente, supressão de banda alta, tratamento de alta potência
Aplicação:
390 mhz 470 mhz (433.92 mhz, 435mhz) receptor total especial, laboratório e outras aplicações seletivas altas

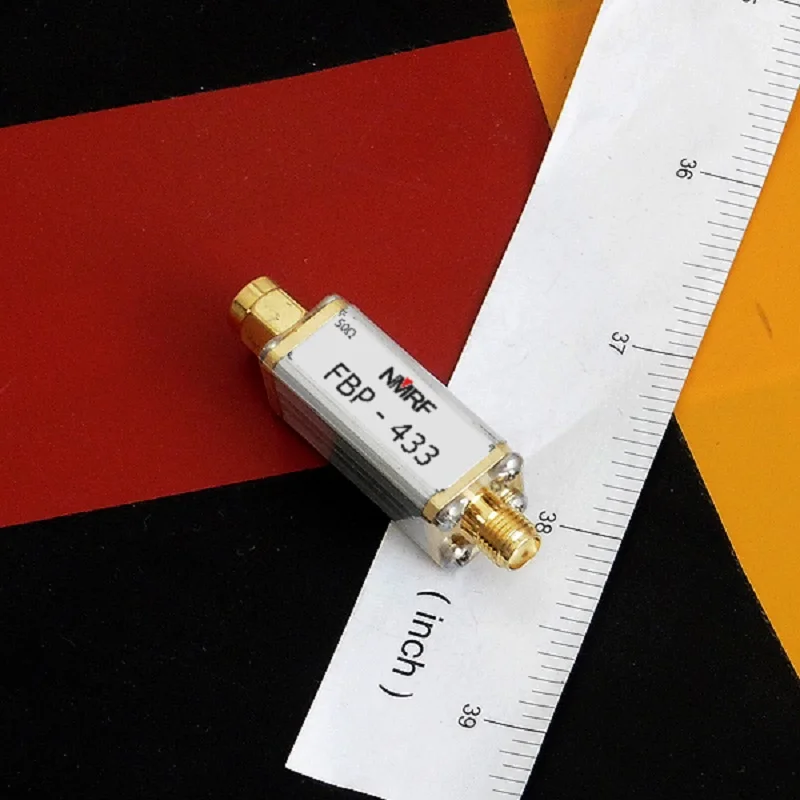

Modelo: FBP-433
Impedância: ohms 50
Freqüência central: 433 mhz
Perda de inserção de freqüência central: <= 3.5 db @ 433 mhz
Largura de banda de 3 db: 390 mhz 470 mhz
Largura de banda de 30 db: 350 mhz 560 mhz
Mais de 50 db resistência: dc ~ 250 mhz e 1100 mhz 2500 mhz
Potência máxima de carga: 10 w (40 dbm)
Interface: SMA-M, SMA-F
Frequet gráfico (faixa de varredura: 40-1500mhz. Linha azul é perda de transferência, escala vertical 10db. A linha amarela é refletida, escala vertical 5db. Imagem marcada como largura de banda 3db):
1. 433 400 475 Mhz Bandpass Filtro Volume Ultra Pequeno Interface Sma
Modo de circuito (nota: ambas as portas são de fluxo curto, e é necessário prestar atenção à aplicação):
2. Cheap Filtros
Dimensões:
3. 433 400 475 Mhz Bandpass Filtro Volume Ultra Pequeno Interface Sma
