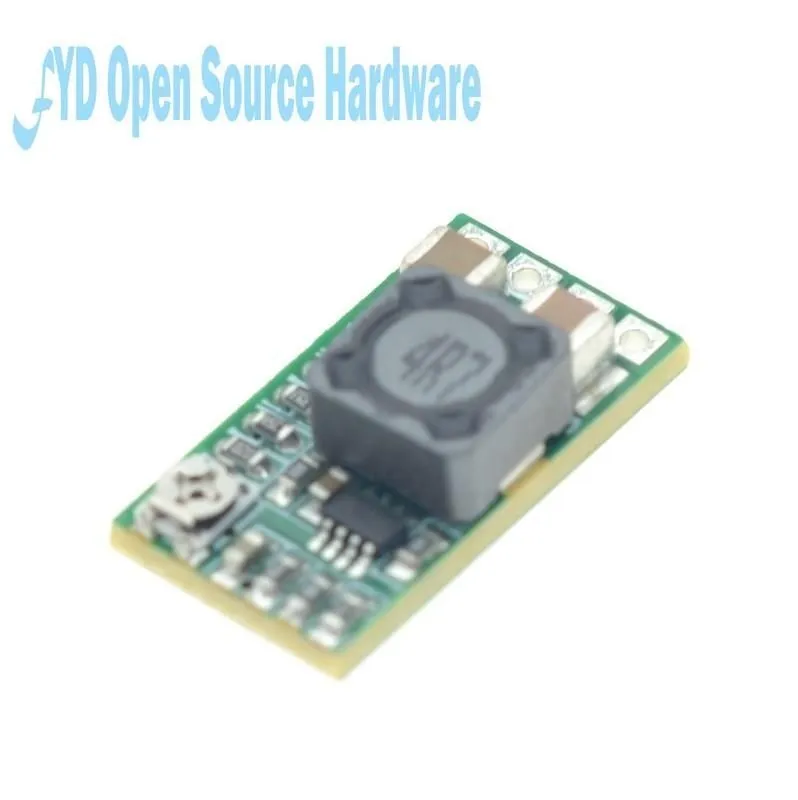

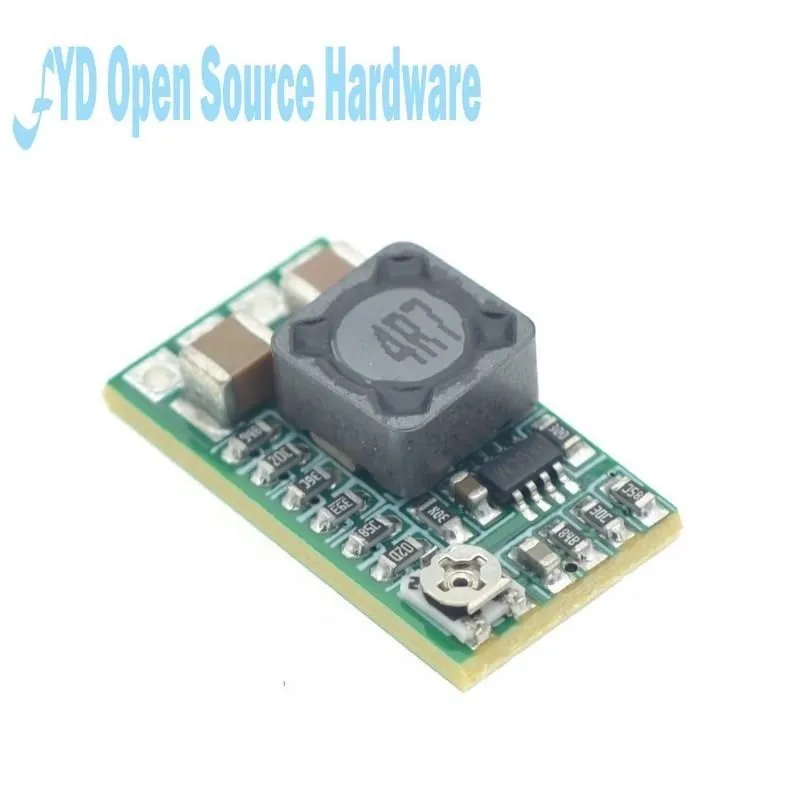

Mini Dc-dc 12 24v a 5v3a Módulo de Abaixamento Módulo de Fonte de Alimentação Conversor 975 Eficiência Ajustável Tensão de Saída Peças

• Propriedades do módulo: retificador síncrono step-down não isolado do módulo (BUCK)
• Entrada tensão: DC 4.5-24V

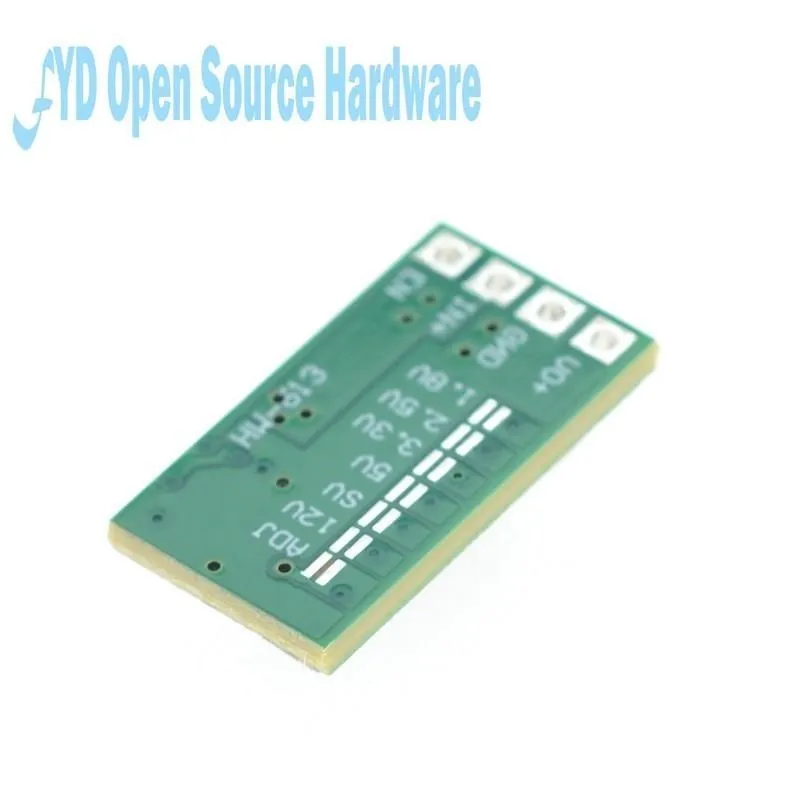

• Tensão da saída: saída ajustável e fixa integrada, a parte traseira pode escolher uma tensão fixa da saída
• Faixa ajustável (0.8-17V), tensão fixa (1.8V 2.5V 3.3V 5V 9V 12V)
• Corrente de saída: 3A (note por favor que refrigerar completo), a entrada real do teste 12V 1.5A output menos calor sem tratamento especial.
• Eficiência de conversão: até 97,5% (6,5 volta 5V 0.7A)
• Freqüência do interruptor: 500KHz
• Ripple saída: 20mV ao redor (12V volta 5V3A) 20M-bandwidth
• Temperatura de funcionamento: Classe industrial (-40 °C a + 85 °C) (quanto maior a temperatura, menor a potência de saída)
• Output Proteção contra sobretensão: Nenhum
• Carga máxima temperatura subir: 40 ° C
• Corrente estática: 0,85 mA
• Carga regulamento: ± 1%
• Tensão regulamento: ± 0.5%
• Resposta dinâmica velocidade: 5% 200uS
• Output proteção contra curto-circuito: Não curto-circuito um longo tempo
• Entrada polaridade reversa proteção: Nenhum, entrada polaridade reversa proteção diodo
• Permita o controle: Sim, trabalho alto, baixo funcionamento da parada, nível elevado 2-5V, um baixo nível de aproximadamente 0V. A entrada padrão com pull-up interno para o eletrodo positivo.
• Conexão: Soldagem
• Entrada: Soldadura
• Saída: soldagem/pino
• Soldagem espaçamento buraco: 2,54 milímetros

• Os novos Estados Unidos importaram chips, definitivamente não chips caseiros, desmontar chip.
• A saída máxima atual 3A, longa duração 2.1A, margem suficiente.
• O novo design, o design do circuito não requer capacitores eletrolíticos e capacitores de tântalo (a vida útil do capacitor eletrolítico é curta, o risco de explosão de tântalo). Agora com o uso de high-end grande tamanho circuito capacitor cerâmico sólido (MCC) 2 Ke.
• O programa novo usa a eficiência síncrona da conversão do circuito da retificação é muito alta, por sua vez 5V 0.7A 6.5V quando a eficiência até 97,5%, 12V gerencie 5V 1A, igualmente alcançou 94%, ao contrário alguns pares eficiência é apenas 60 -70%. (O teste da eficiência removeu o diodo inverso da proteção da polaridade e a gota do fusível).
• A alta indutância atual do escudo, baixa resistência, para maximizar a eficiência da conversão. Reduza o calor.
• Tamanho pequeno, 20 (L) * 11 (W) * 5 (alto) milímetro
• Baixa corrente quiescente, corrente quiescente de 0,85 mA. Conectado à bateria do carro sem adicionar interruptores pode ser conectado à linha de isqueiro ou à linha de cabo de alimentação ACC.
• Saída A tensão ajustável e fixa integrada, saída fixa não precisa a personalização, direta pode ser muito tensão, potenciômetro pode ajustar, versatilidade é muito forte na placa sob a soldadura de ponto
• A integração permitiu a porta, modo de operação do defeito, baixo perto, traz a conveniência ao controle
• 78 séries podem ser usadas para substituir reguladores lineares, como 78057812, e assim por diante.

Básico

• VO + tensão saída
• Terra GND
• IN + tensão entrada
• EN permitir
