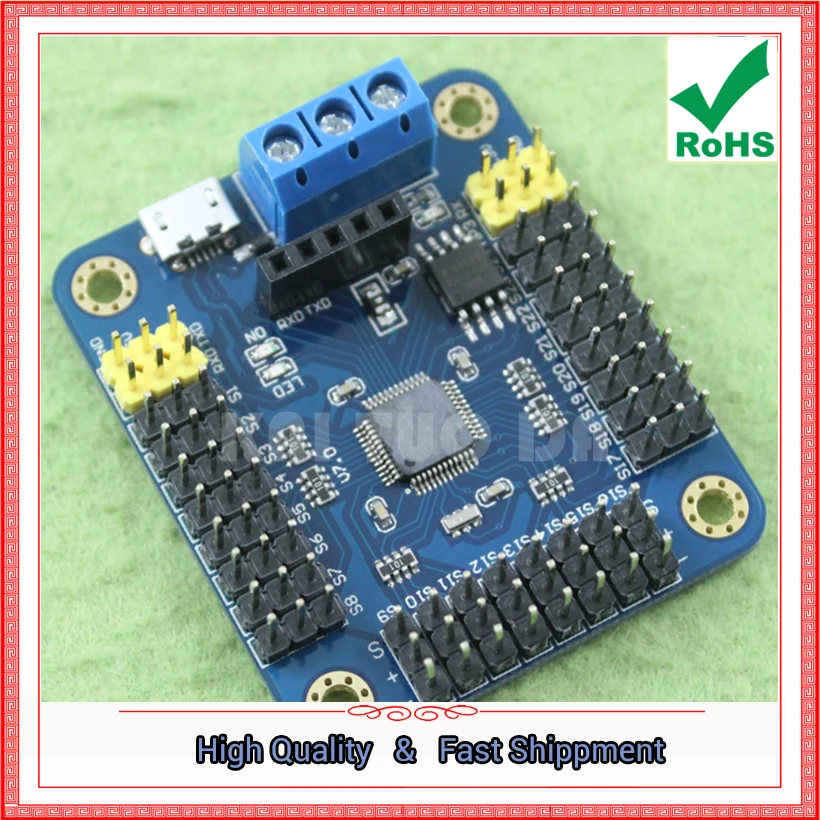

Name: Mini Usb Steering Gear Controller 24-way Channel Steering Gear Control Board Servo Drive Usb com Line Usc24 C2b3
Brand: Circuitos Integrados
SKU: 32807837950
Price: 129.47 BRL
Availability: InStock

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Cutomizado	SIM
Número do Modelo	Title e Photo
Temperatura de Operação	Datasheet
Potência de Dissipação	Datasheet
Tensão de Alimentação	Datasheet
Aplicação	Other
Condição	Novo
Tipo	Other
Nome da Marca	KAI TUO da
Origem	CN (origem)

O software já contém três idiomas: chinês simplificado, chinês tradicional e inglês.

O uso do painel de controle do volante (todas as informações sobre isso)

http: // dl.torobot.com/down/ USC16.zip

Características exclusivas:

1, o uso de CPU de alta velocidade de 32 bits, processamento mais rápido, controle mais preciso, operação mais estável.

2, você não pode programar, mas enquanto você vai usar o mouse, seu robô ainda vai dançar.

3, a função running off-line perfeita, não fazem o microcontrolador externo, não conectam o PC, você podem executar milhares de instruções da ação.

4, identificação automática da taxa de transmissão (identificação automática 9600,19200,38400,57600,115200,128000).

5, a operação off-line real (por exemplo, envie &# ENABLE #1G #3G #4 #5G #6G #7GC100& com um retorno de carro, o controlador de direção executar automaticamente após os primeiros grupos de ação 1,3,4,5,6, 7, o ciclo da implementação de 100 vezes, desempenho estável, Adicionar 500 grupo ação também não é problema).

6, porta serial USB e TTL usando uma porta IO diferente para lidar com, absolutamente nenhuma interferência.

7, o grupo de ação retornará a um &AGF \ \ r \ \ n&, de modo que detectamos que o grupo de ação não foi concluído para executar outras ordens.

8, um único comando retornará a um &# cc \ \ r \ \ n&, como você envia &#2P1500 #3P1500T1000 \ \ r \ \ n&, o painel de controle após a implementação do final, ele retornará &# cc \ R \ \ n& significa que a execução está completa.

Glossário: O que é grupo de ação

Steering gear controle painel ação grupo, é a nossa própria investigação independente e desenvolvimento do primeiro, a função é usar o lado do PC do software foi ajustado uma série de gestos empacotados em um grupo de ação, e descarregado então à placa de controle de direção, após o sucesso da transferência, Vai formar um número, como o número 1, se você quiser implementar este grupo de ação, basta enviar #1GC1 \ \ r \ \ n (C1 que ciclo 1).

Glossário: O que é offline

Offline está fora do computador, single-chip, desde que um painel de controle de engrenagem de direção conectado ao poder pode controlar 32 engrenagem de direção ao mesmo tempo movimento.

Glossário: Como funciona um trabalho offline

A operação offline deve ser definida com antecedência. Abra o lado do PC do software do computador, selecione o grupo de ação a ser executado offline e selecione o número de execuções e clique em &Ativar&, o software final solicitará para definir o sucesso, desta vez, você pode deixar a placa de controle de direção redefinir (você pode desconectar o poder do chip, E então re-plug), o fenômeno saiu!

Glossário: CPU de 32 bits

Muitas das tradicionais placas de controle do volante são usadas CPUs baratas de 8 bits, como AVR, 51 MCU, velocidade da CPU de 8 bits e desempenho muito atrás da CPU de 32 bits várias vezes.

Este produto é um grupo do controlador o mais eficaz na redução de custos do servo motor. Pode controlar até 16 ações coordenadas do servo motor ao mesmo tempo, com controle de posição e controle de velocidade, ambos podem ser usados para controlar o software do PC, mas também através do MCU (51, AVR, ARM, FPGA, PIC, etc.) Nível TTL de comunicação UART da porta serial) Comando para controlar o volante, você também pode software PC no código de instruções baixado para o controlador do servo motor, para alcançar a operação offline.

Através do PC para operar o software do computador anfitrião ao controlador para passar sinais de controle, você pode conseguir o controle ou o controle do multi-servo motor ao mesmo tempo. Também pode ser usado com um microprocessador de porta serial como uma combinação de computador host, controle as instruções para simplificar, controle a precisão do canto é alta, a taxa de transmissão pode ser alterada em tempo real, tamanho pequeno, peso leve, que pode ser usado como robô humanóide, robô biônico, o controlador principal do manipulador.

A maior vantagem deste produto é: pesquisa e desenvolvimento independente, pode controlar o servo motor de 16 vias, alta precisão (1us), você pode controlar a velocidade de rotação do servo motor atingiu multi-servo motor pode ser operação sincronizada, o uso das importações originais dos EUA de CPU de 32 bits, A relação de comunicação integrada interna de USB, o uso dos Estados Unidos importou AT24C512 SOP8 como EEPROM (flash) para manter os dados do grupo da ação, estabilidade alta, projeto independente do pino do servo motor de 16 vias (não produz fenômeno lotado). O O

Série O Começar( 115200); // Defina a taxa de transmissão para 115200
Série O Imprimir( &#1P800T1000 \ \ r \ \ n&); // S1 número de engrenagem de direcção à largura de pulso da posição 800, o uso do tempo 1000ms
Atraso( 1000); //Atraso 1000ms, a engrenagem de direcção terminada apenas em um comando

Figura 1

Tecnologia da placa do PWB: processo químico da soldadura da microplaqueta de SMT mais seguro e mais estável

Figura 2

Parâmetros do produto

Escala da fonte de alimentação da microplaqueta 1. Control: 6.5V ~ 12V ou 4.5V ~ 5.5V. (Por que existem dois intervalos Porque existem duas entradas) (USB pode dar a placa de controle servo chip de alimentação, seleção automática, com proteção reversa USB, você pode proteger o seu computador não é reverso USB tensão queimada)

2. Servo parte da faixa de alimentação: DC DC (parâmetros de tensão e engrenagem de direção, o uso geral de 5V DC).

3. Canal de controle: controle 16 ao mesmo tempo. (A velocidade da engrenagem de direção é ajustável e o robô se move suavemente)

Entrada 4. Communication: USB ou porta serial (TTL, USART). (O controle sem fio do controlador de direção pode ser feito usando um módulo Bluetooth sem fio ou outro módulo sem fio)

5. Saída do sinal: PWM (precisão 1us).

6. Resolução do acionamento do servo motor: 1us, 0,09 graus.

7. Faixa de transmissão: 9600 19200 38400 57600 115200 128000. (Identificação totalmente automática, sem necessidade de definir)

8. Apoie o servo motor: Futaba ou Hitec e tipos domésticos tais como Huisheng, etc., ponto todo o controle do sinal do uso PWM da engrenagem de direcção.

9. Tamanho do PWB: 51mm × 43.5mm × 1.6mm ( Montagem espaçamento buraco: 42*35.5mm).

Modo 10. Control: USB e serial (TTL) para aceitar o modo de comando. (Com cabo de dados USB e software de controle do computador host, o software pode ser atualizado a qualquer momento)

11.flash: Onboard 512K ROM. (Se cada comando é controlado ao mesmo tempo 32 engrenagem de direção, você pode salvar mais de 500 instruções, se a ordem é muito curto, salvar milhares de perguntas não é um problema)

@ A fim salvar o custo de fazer o disco, agora a informação e o software do produto liberados ao Internet, o usuário transfere por favor, obrigado para seu apoio! Taobao não suporta links externos, copie o seguinte link para download)
