Mmwave Fmcw Millimeter Wave 5m Presença Humana Status Radar Sensor Motion Detection Module Cabo de Alta Sensibilidade Hlk-ld2410c 24g

Introdução 1. Product

HLK-LD2410C é um módulo sensor de status de presença humana 24GHz de alta sensibilidade desenvolvido pela Hilink Electronics. Seu princípio de funcionamento é usar a onda contínua frequência-modulada FMCW, para detectar alvos humanos no espaço ajustado, combinado com o processamento do sinal do radar, algoritmo exato da indução do corpo humano, para conseguir a detecção sensível alta do estado da presença humana, que pode identificar o corpo humano no movimento e no estado estacionário, E pode calcular a informação auxiliar tal como a distância ao alvo.

Este produto é usado principalmente em cenas internas para detectar se há um corpo humano movente ou micro-movente na área, e output os resultados da detecção no tempo real. Distância de detecção até 6 metros, resolução de distância 0,75 m. Fornece uma ferramenta de configuração visual, que pode facilmente configurar a distância de detecção e detecção em diferentes intervalos sensibilidade e tempo de atraso não tripulado, etc., para se adaptar a diferentes necessidades específicas da aplicação.

Suporta saída GPIO e UART, plug and play e pode ser aplicado de forma flexível a diferentes cenários inteligentes e produtos terminais.

2. Características e benefícios do produto

2.1 Características

· Plug and play, montagem fácil

· A maior distância de detecção é até 5 metros

· Grande ângulo de detecção, cobertura até ± 60 graus

· A identificação exata dentro do intervalo, apoia a divisão da escala de detecção, e protege a interferência fora do intervalo

· Ajuste inteligente do parâmetro do Multi-nível para encontrar as necessidades de mudanças da cena

· Ferramentas visuais depuração e configuração

· Pequeno e simplificado, o tamanho mínimo é apenas 16mm x 22mm

· Suporta vários métodos de instalação como teto pendurado e parede pendurada

· 24GHz banda ISM, compatível com FCC e regulamentos do espectro CE

· 5 ~ 12V tensão ampla de alimentação

· A escolha custo-efetiva final

2.2 Benefícios

LD2410C corpo humano sensoriamento módulo adota 24GHz milímetro onda radar sensor tecnologia. Comparado com outras soluções, tem vantagens óbvias em aplicações de detecção do corpo humano:

1. Além de ser sensível a corpos humanos em movimento, também pode sentir com sensibilidade corpos humanos estáticos, micro-móveis, sentados e deitados que não podem ser identificados por soluções tradicionais;

2. Tem boa adaptabilidade ambiental, e o efeito de detecção não é afetado pelo ambiente circundante, como flutuações de temperatura, brilho, umidade e luz;

3. Tem a boa penetração do escudo e pode ser escondida no escudo para trabalhar sem furos de abertura na superfície do produto, que melhora a estética do produto;

4. Pode flexivelmente configurar a distância de detecção a mais distante e a sensibilidade em cada porta da distância para conseguir a configuração personalizada flexível e fina.

Cenários 3. Application

O módulo de detecção do corpo humano LD2410C pode detectar e identificar o corpo humano em movimento, fretting, em pé, sentado e deitado. Ele suporta ajuste de parâmetros multinível e pode ser amplamente utilizado em vários cenários de AIoT. Os tipos comuns são os seguintes

· Controle claro do sensor do corpo humano

Ele detecta se há alguém no espaço e controla automaticamente as luzes, como equipamentos de iluminação em locais públicos, várias luzes de sensores, lâmpadas, etc.

· Indução do corpo humano despertar de tela de publicidade e outros equipamentos

Automaticamente ligar quando as pessoas vêm, e dormir automaticamente quando ninguém vem para economizar energia, a entrega de informações é mais precisa e eficiente

· Proteção segurança vida

Proteção UV do trabalho da lâmpada, para impedir que a lâmpada UV esteja girada sobre quando há povos ao redor e causando ferimento pessoal

Detecção e alarme automáticos de locais perigosos para impedir que pessoas entrem em espaços específicos de alto risco, como locais de alto risco inseridos por pessoal de explosão de minas de carvão

· Eletrodomésticos inteligentes

Quando não há ninguém na sala por um longo tempo, a TV, o ar condicionado e outros aparelhos elétricos são automaticamente desligados, economizando energia e segurança

· Segurança inteligente

Detecção e identificação de pessoas invadindo, permanecendo, etc. dentro do intervalo especificado

4. Descrição do hardware

4.1 Características

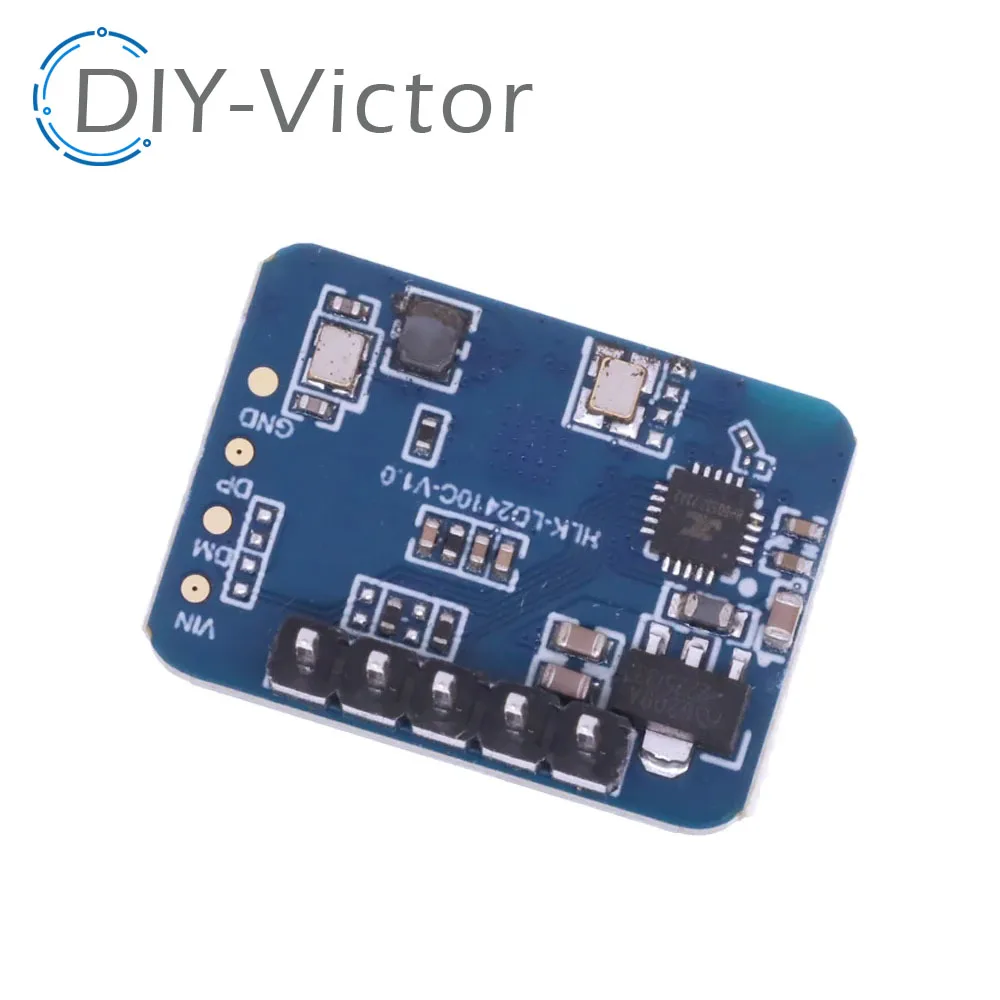

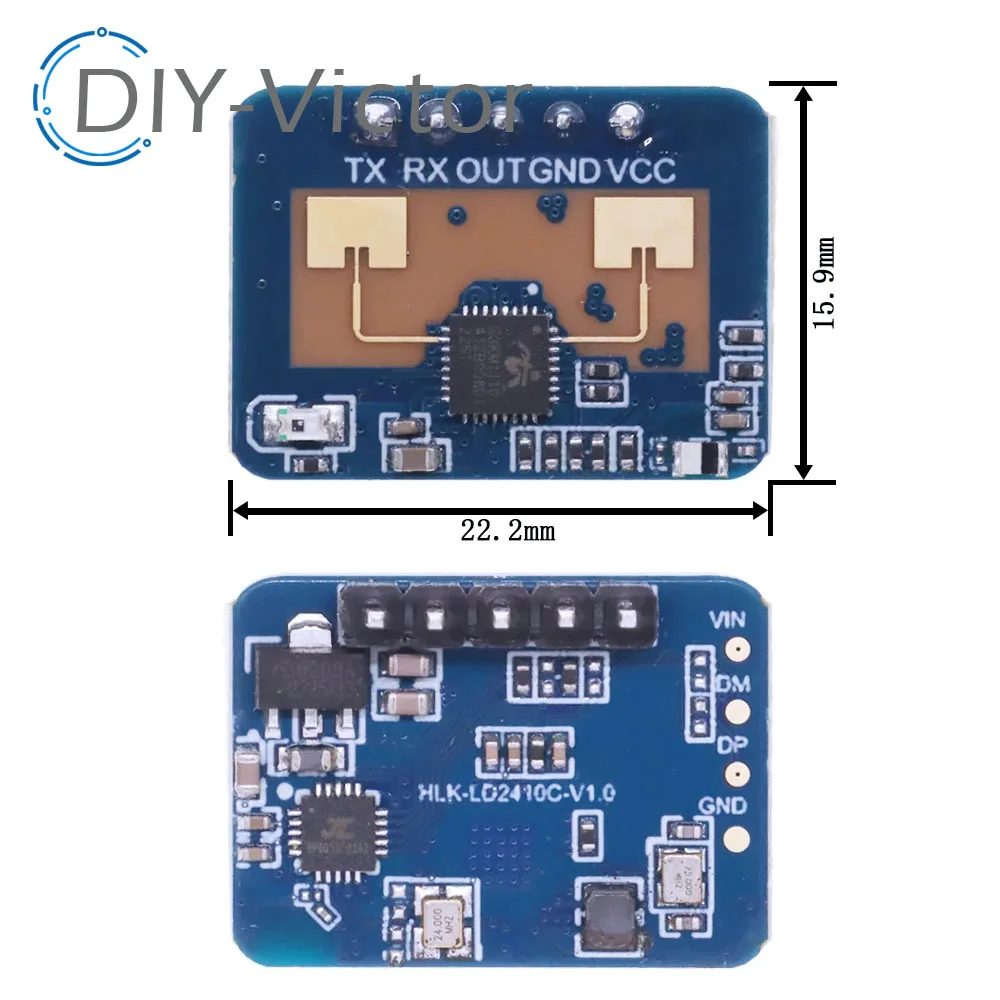

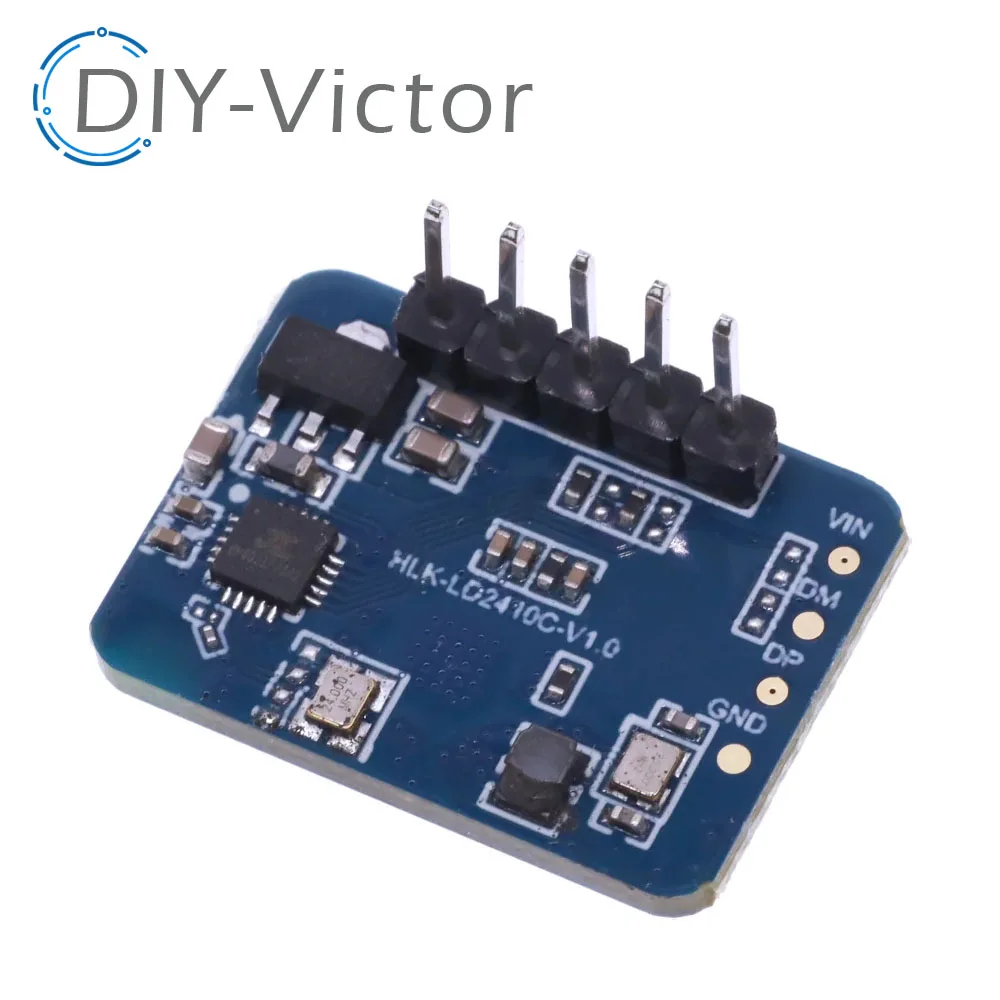

Tamanho do módulo: 7mm x 35mm, 5 furos de pino são reservados no hardware (o padrão de fábrica não corresponde aos pinos)

O diâmetro do furo do pino é 0.6mm, e o afastamento do pino é 2.54mm.

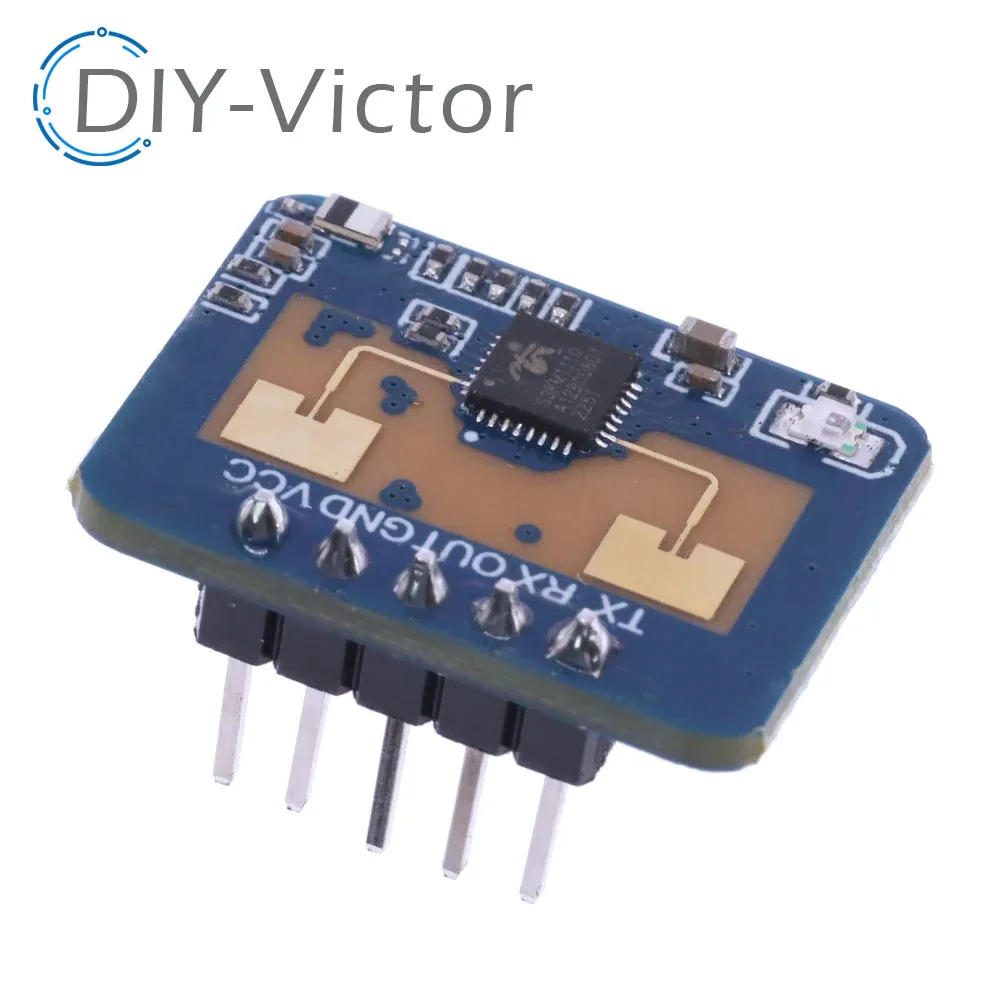

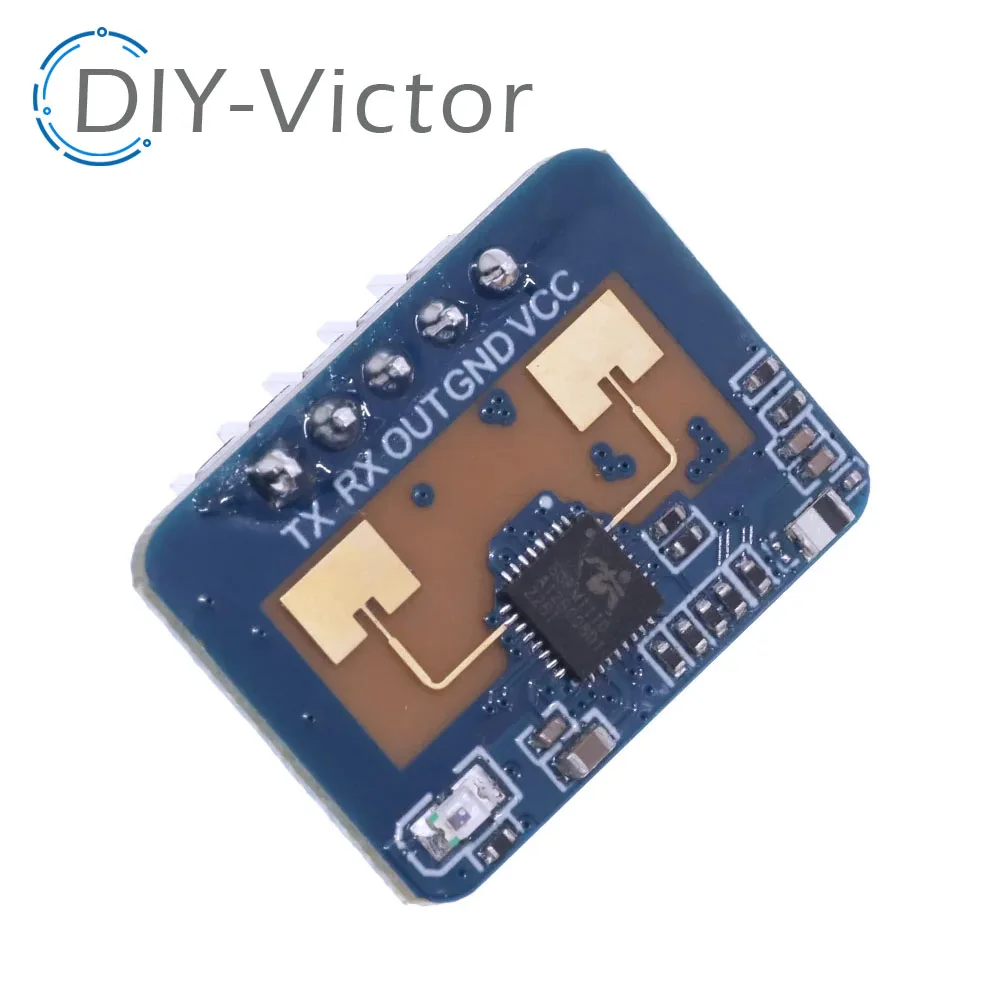

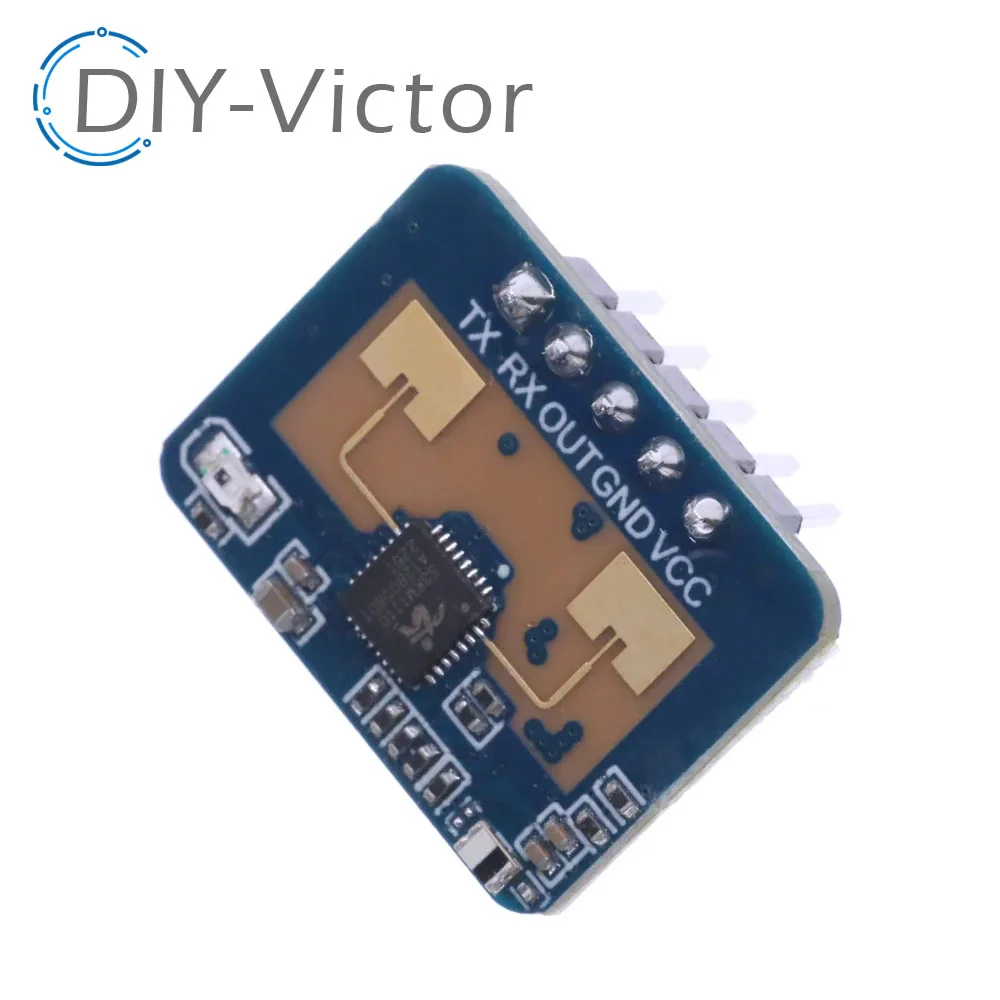

4,2 Definição do Pin

5. Visual Configuration Tool Descrição

A fim facilitar o usuário testar e configurar rapidamente e eficientemente o módulo, uma ferramenta de configuração do PC é fornecida. O usuário pode usar este software de ferramenta para conectar a porta serial do módulo, ler e configurar os parâmetros do módulo, e receber os resultados da detecção relatados pelo. Módulo. Dados e exibição visual em tempo real, o que facilita muito. O uso dos usuários.

Como usar a ferramenta de computador host:

· Use a ferramenta USB para porta serial para conectar a porta serial do módulo corretamente

· Selecione o número da porta serial correspondente na ferramenta do computador host, defina a taxa de transmissão para 256000, selecione o modo de engenharia e clique para conectar o dispositivo

· Depois que o correspondente for bem-sucedido, clique no botão Iniciar, a interface gráfica correta exibirá os resultados e os dados do teste

· Após a conexão, se o botão Iniciar não for clicado ou clicar em parar após o início, a informação do parâmetro do modo pode ser lida ou definida

Nota: Os parâmetros não podem ser lidos e configurados após clicar em Iniciar e a configuração só pode ser executada após a parada.

A interface e as funções comuns da ferramenta do computador host são as seguintes:

A bola é a indicação de saída do estado alvo: vermelho significa que há um alvo em movimento, e roxo significa que há um alvo estacionário:, Verde significa ninguém.

6. instruções Bluetooth

6.1 Instalar software (versão inglesa)

Atualmente o APP suporta plataformas Android e IOS, você pode baixá-lo a partir deste link:(Andróide)

Você também pode ir às principais lojas de aplicativos para procurar &HLKRadarTools& e instalá-lo.

6.2 Instruções

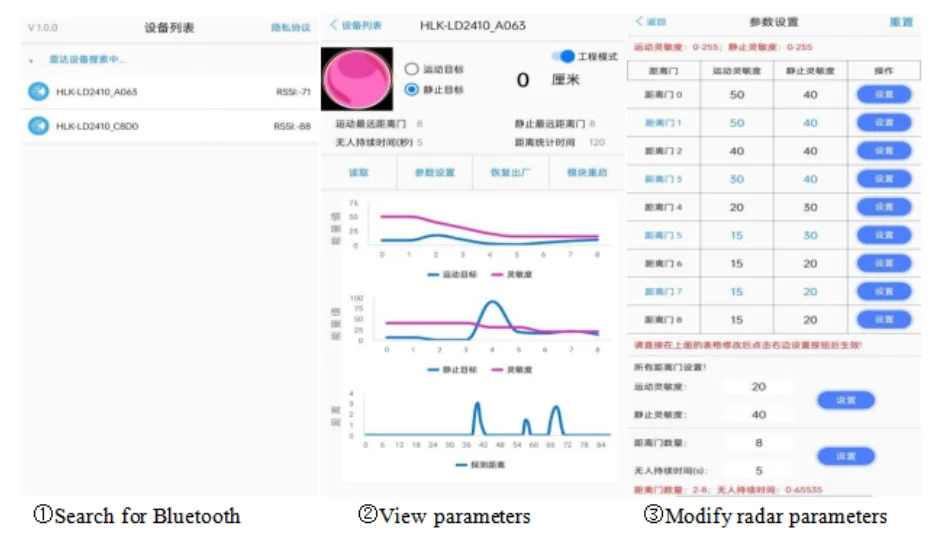

Abra o aplicativo e o aplicativo procurará dispositivos de radar próximos. O nome de transmissão do dispositivo é &HLK-LD2410C_xxxx& (xxxx são os últimos quatro dígitos do endereço mac). Depois que o módulo é conectado com sucesso, você pode ver a informação do radar, ou depurar e salvar os parâmetros.

A distância de uso do aplicativo não deve exceder o alcance do sinal Bluetooth (dentro de 4 metros).

1. Module Cabo de Alta Sensibilidade – Exterior : Bolsa Silt

O processo de modificação dos parâmetros de radar do aplicativo Bluetooth é o mesmo que o da ferramenta do computador host do PC.

6.3 Ligue o bluetooth novamente

A função Bluetooth do LD2410C está ativada por padrão e o Bluetooth pode ser desligado ou ativado através do protocolo da porta serial (consulte Protocolo de comunicação da porta serial LD2410C. pdf). Se o bluetooth tiver sido desligado, ou a porta serial não puder ser usada, o bluetooth pode ser ligado novamente depois que o módulo é desligado e depois ligado por mais de 5 vezes dentro de 2 ~ 3s.
