Módulo Amplificador de Ganho Programável Canais I2c Iic Interface a d Conversor para Arduino para Raspberry pi dc 2.7v5.5v Mcp3424
Original price was: R$ 93,00.R$ 74,41Current price is: R$ 74,41.
DÚVIDAS?
Envie um email para:
Componentes Ativos
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Tqfp |
| Cutomizado | SIM |
| Número do Modelo | Mcp3424 ADC Delta-sigma Analog-to-digital Converter |
| Temperatura de Operação | -40 ~ +125 Degree |
| Potência de Dissipação | Mcp3424 ADC Delta-sigma Analog-to-digital Converter |
| Tensão de Alimentação | 2.7-5.5v |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | Diymore |
| Origem | CN (origem) |
Introdução:

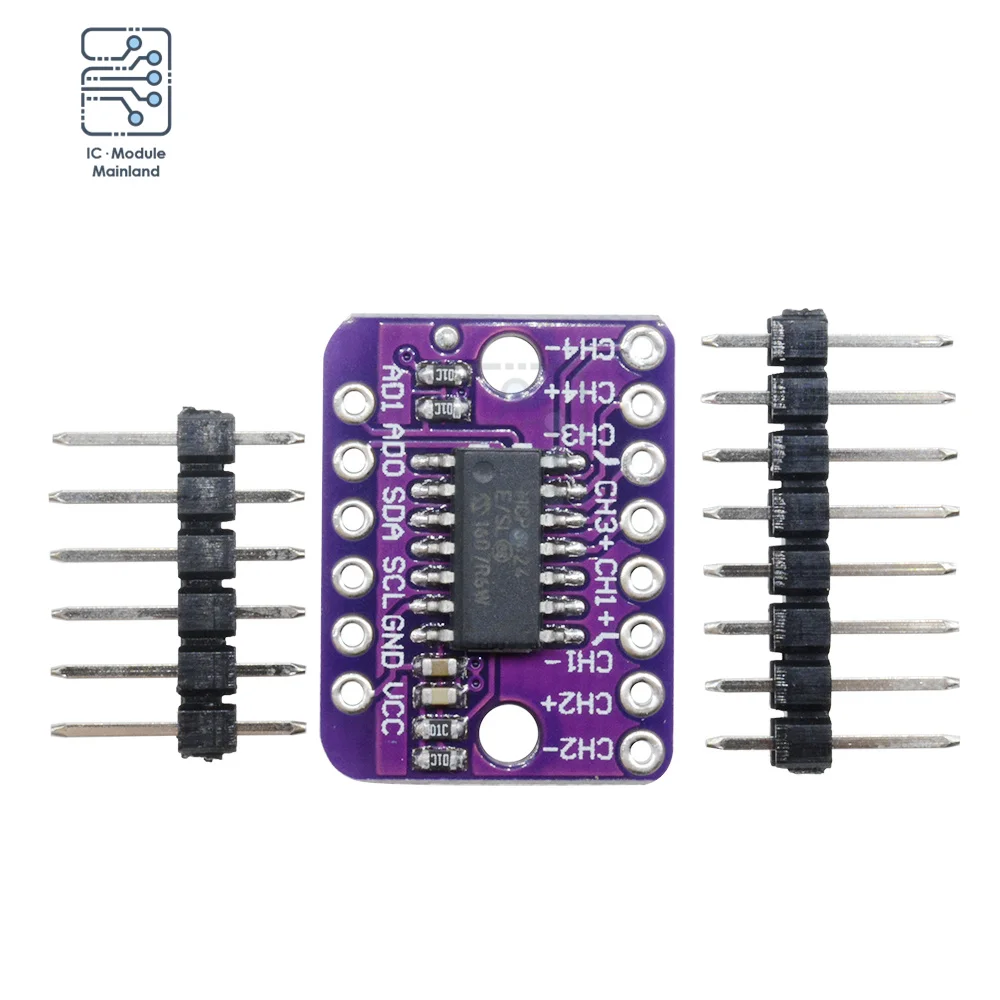

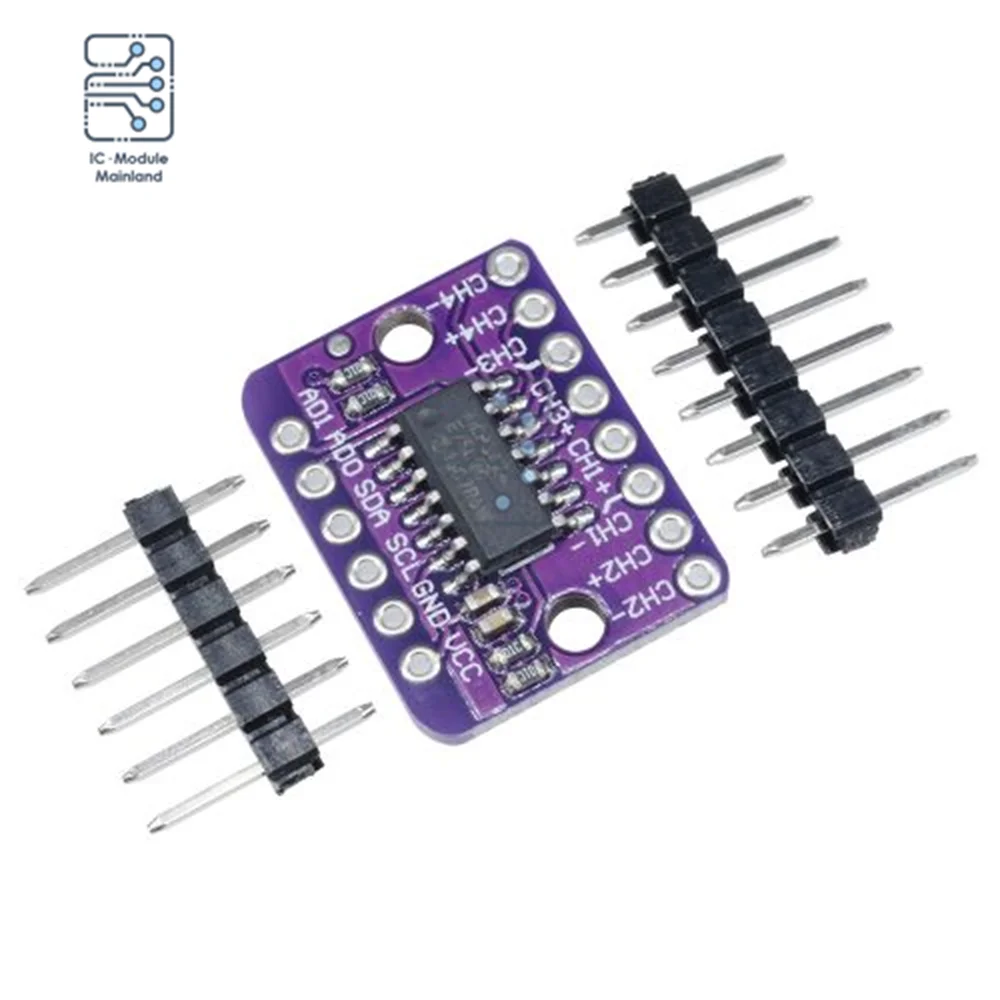

O módulo integra o chip conversor MCP3432 A/D. O módulo pode fornecer função de entrada analógica para Raspberry Pi e fornecer entrada analógica de alta precisão para Arduino.
O MCP3424 é um dos membros da família de conversores analógico-digital delta-sigma de 18 bits (?S A/D) de baixo ruído e alta precisão da série MCP342X. Sua característica é:
Auto calibração de deslocamento interno e ganho por cada conversão.
O usuário pode selecionar o ganho PGA antes que a conversão analógico-digital ocorra. Isso permite que o dispositivo converta um sinal de entrada muito fraco com alta resolução.
O dispositivo possui dois modos de conversão:
(A) Modo One-Shot: o dispositivo executa uma única conversão e entra automaticamente em modo standby de baixa corrente até receber outro comando de conversão.
(B) Modo contínuo: a conversão ocorre continuamente à velocidade de conversão definida.
Especificações:
Tensão operacional: 2.7 – 5.5V
Corrente Standy: 300nA (5V)
Temperatura operacional: -40 °C ~ + 125 °C
Referência de tensão a bordo: 2.048V ± 0,05%, Drift 15 PPM /°C
Amplificador programável a bordo do ganho (PGA): x1,x2,x4,x8
Escala completa da entrada diferencial: -2.048V / PGA ~ 2.048V / PGA (por exemplo, PGA = 4, escala é-0.512 ~ 0.512V)
Definição programável: 12, 14, 16, 18 bocados
Taxa programável dos dados: 240, 60, 15, 3,75 SPS
Erro do ganho: 0,05% (PGA = 1, 18 bocados)
Erro deslocado: 15uV (PGA = 1, 18 bocados)
Interface de entrada: 4 canais diferenciais, cabeçalho PIN de espaçamento 2,54mm
Interface de saída: I2C, cabeçalho PIN de espaçamento 2,54mm
Tamanho: 27x16mm
Aplicação:
Detecção de temperatura com RTD, termistor e termopar
Bridge Sensing para pressão, tensão e força
Pesar Escalas
Medidores combustível bateria
Pacote incluído:
1 * I2C MCP3424 Digital ADC-4 Channel Módulo De Conversão Para Raspberry Pi PARA Arduino
1. dc 2.7v-5.5v Mcp3424 Módulo Amplificador de Ganho – tipo de Item : Cabolsas e Sobretudos
