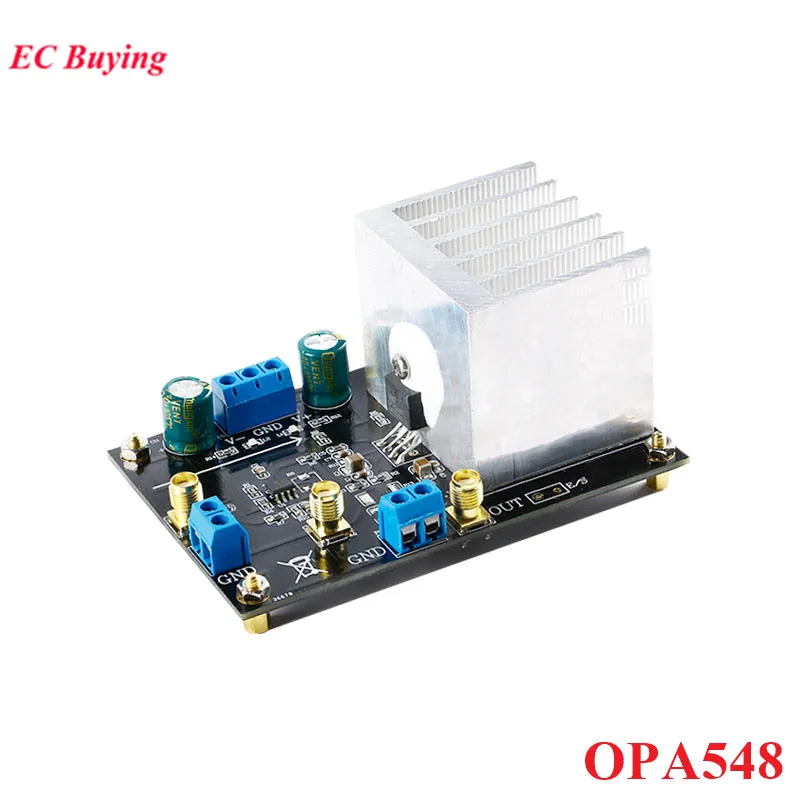

Módulo Amplificador Operacional Corrente 3a Corrente Contínua Ampla Saída Tensão Função de Balanço Placa de Desenvolvimento Opa548 Circuitos integrados

O dispositivo opa548 é um amplificador operacional de baixo custo, de alta tensão e de alta corrente que é ideal para conduzir uma grande variedade de cargas. Um circuito integrado monolítico aparado a laser fornece excelente precisão de sinal de baixo nível e alta tensão de saída e corrente.

O dispositivo opa548 opera-se de fontes simples ou duplas para a flexibilidade do design. Na operação da único-fonte, a escala do comum-modo de entrada estende-se abaixo da terra.

O dispositivo opa548 é protegido internamente contra condições de sobretemperatura e sobrecargas atuais. Além disso, o dispositivo opa548 foi projetado fornecer um limite atual exato, selecionado pelo usuário. Ao contrário de outros projetos, que usam um resistor de energia em série com o caminho atual de saída, o dispositivo opa548 detecta a carga indiretamente. Isto permite que o limite atual seja ajustado de 0 a a 5 a com um resistor e um potenciômetro ou controlado digitalmente com um dac da tensão-para fora ou da corrente-para fora.

Nome: opa548 amplificador operacional de potência

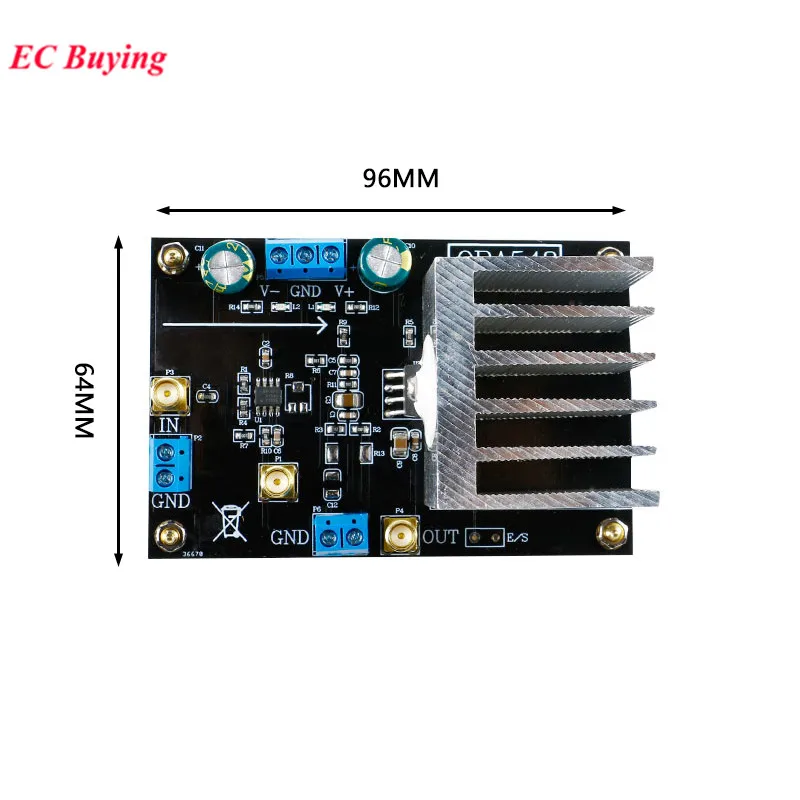

Dimensões: 96mm * 64mm * 42mm

Faixa de Tensão de alimentação: ± 10V ~ ± 30V

Destaques:

Alta tensão; alta corrente; amplitude larga da tensão de saída

Corrente de saída contínua 3A

Pico máximo 5A

Pode conduzir várias cargas como o motor/alto-falante/transformador/amplificador de áudio

Pode amplificar o sinal triangular/seno/quadrado da onda

O pacote inclui

Aviso:

Se você não precisa de pré-amplificação e quer usar tda2030 para amplificar e sair, você pode usar a saída de primeiro nível como entrada de sinal e saída de segundo nível como saída.

Chip de Características:

Ampla Faixa de Alimentação:

-Única fonte: 8 v a 60 v

-Fonte dupla: current 4 v a 30 30 v corrente de alta saída:

-3-A Contínua

-5-A Pico

Tensão De Saída de largura Balanço

Totalmente Protegido:

-Desligamento térmico

-Limite de Corrente ajustável

Desativar O Controle de saída

Desligamento térmico Indicato

Alta taxa de giro: 10 v

Baixa Corrente Quiescente

Aplicações

Válvula, Atuador Motoristas

Para synchro, servo drivers

Fontes de alimentação

Equipamento de teste

Transdutor de Excitação
