Link do download: http://pan.baidu.com/s/1skDpKuh

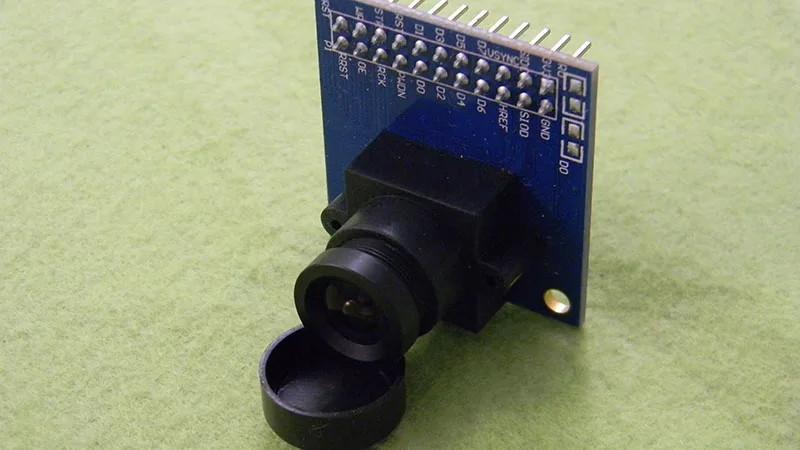

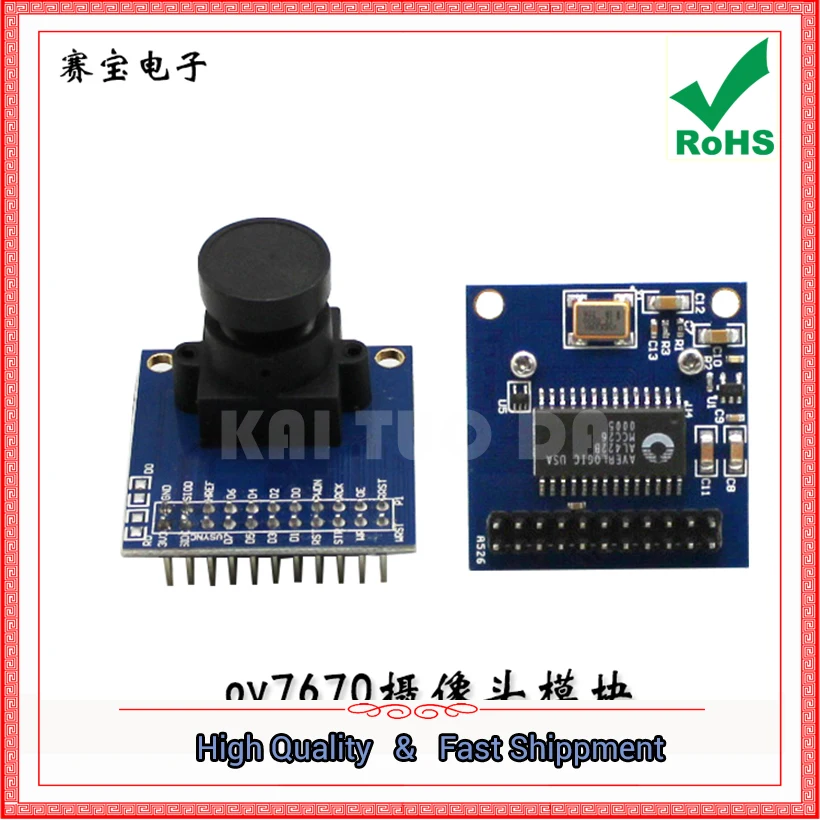

Módulo do módulo da câmera Ov7670 (com AL422 FIFO, com LD0, com cristal da fonte) somente 65 yuan

OV7670Sensor de imagem, tamanho pequeno, baixa tensão operacional, fornecendo um único chip VGACâmera e imagem processador para todas as funções. Por SCCBControle de barramento, você pode produzir todo o quadro, sub-amostragem, pegue a janela, etc várias resoluções 8Dados do efeito do bit. Este produto VGAImagem até 30Moldura -Segundo. O usuário pode controlar totalmente a qualidade da imagem, o formato dos dados e a transmissão. Todas as funções de processamento incluem curvas gama, balanço branco, saturação, croma, etc. SCCBProgramação Interface. OmmiVisionSensores de imagem usam tecnologia de sensor exclusiva para reduzir ou eliminar defeitos ópticos ou eletrônicos, como ruído de padrão fixo, cauda, flutuação etc., para melhorar a qualidade da imagem e obter uma imagem colorida clara e estável.
Alta sensibilidade para aplicações com pouca luz
Baixa tensão adequada para aplicações embarcadas
Padrão SCCBInterface, compatível I2CInterface
RGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2)Com YCbCr (4: 2: 2)Formato saída
Apoio VGA, CIF,E de CIFPara 40x30De vários tamanhos
VarioPixelMétodo sub-amostragem
As funções automáticas do controle do impacto incluem: controle automático da exposição, controle automático do ganho, equilíbrio branco automático, eliminação automática das listras claras, calibração nivelada preta automática OA qualidade da imagem inclui saturação, matiz, gama, nitidezANTI_BLOOM
ISPCom a eliminação de ruído e compensação pixels mortos função
Suporta dimensionamento imagem
Lens perda compensação
50 / 60HzDetecção automática
Ajuste automático de saturação UVAjuste)
Ajuste automático aprimorado por borda
Redução do ruído ajuste automático
Parâmetro chave
Matriz fotossensível640X480
OITensão 2.5V do 3.0V (Interno LDOPara o fornecimento nuclear1,8 V)
Trabalho do consumo do poder60mW / 15fpsVGAYUV
Dormir <20>A
Operação temperatura -30Para 70
Trabalho estável 0Para 50
Formato saída 8Bocado) YUV / YCbCr4: 2: 2 RGB565 / 555/444 GRB4: 2: 2 dados brutos do RGB
Tamanho ótico1/6&
Campo de visão 25°
A maior taxaVGA 30fps
Sensibilidade1.3V / (Lux-segundo)
Relação sinal-ruído46 dB
Gama Dinâmica52 dB
Procurar modo linha por linha
Exposição eletrônica 1Linha para 510Linha
Área do pixel 3,6 M x 3,6M
Corrente escura 12 mV / s a 60
