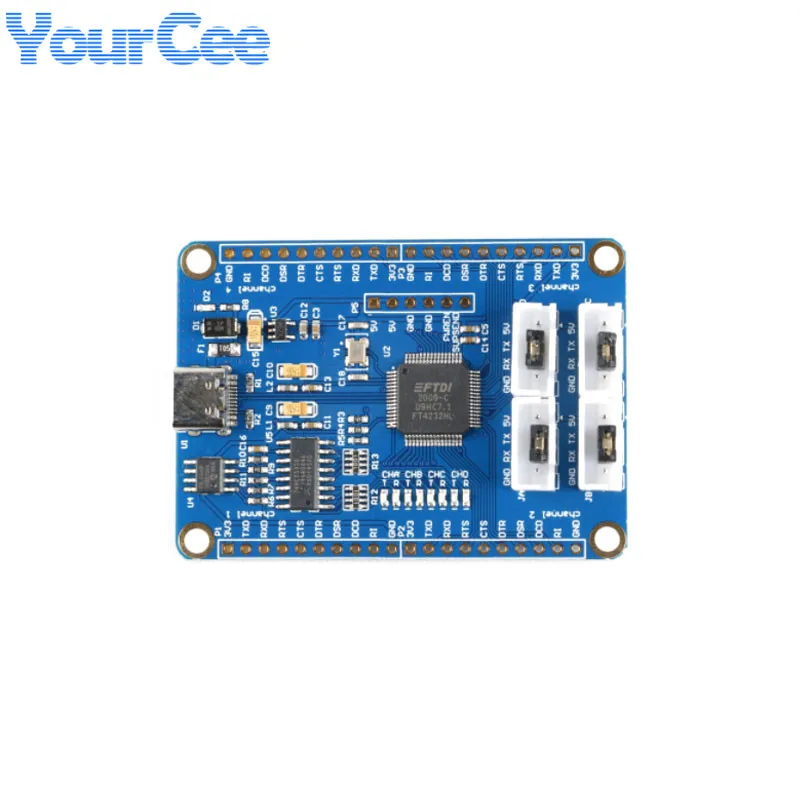

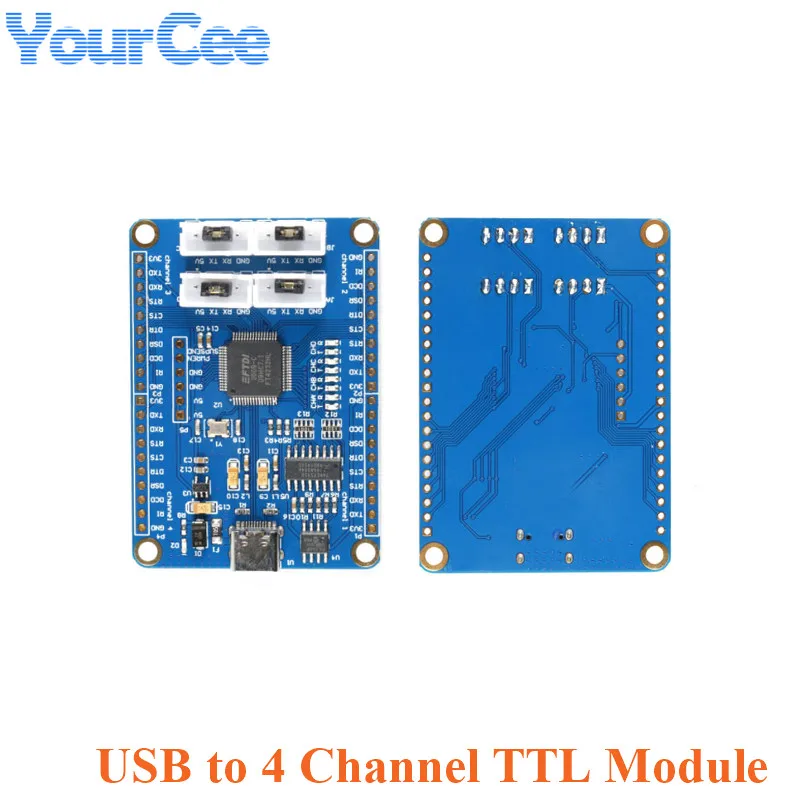

Módulo da Placa Conversora Porta Serial Ttl Usb para Porta Serial Multicanal Ft4232hl 5v 3.3v
Original price was: R$ 86,33.R$ 62,13Current price is: R$ 62,13.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Tqfp |
| Cutomizado | SIM |
| Número do Modelo | Ft4232hl |
| Temperatura de Operação | -40~85 Degree |
| Potência de Dissipação | LOW |
| Tensão de Alimentação | 5V |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | Your CEE |
| Origem | CN (origem) |
Características:
? Circuito cuidadosamente otimizado, taxa de comunicação até 12Mbps
?TTL compatível com nível 5V
?Onboard DC 5V power interface, 500MA saída atual, melhorar a capacidade de carga.
? EROM onboard, que pode ser configurado para JRAG/SPI e outras formas de interface através do software FT PROG.
?Todos os IOs disponíveis são todos exportados.
?Cada porta serial possui um indicador LED de transceptor independente, que é conveniente observar o status da porta serial
? PWB imersivo do ouro, processo sem chumbo, com furos M3 do parafuso da montagem
As portas de série do ?Four são conectadas ao mesmo tempo, você podem observar dados ao mesmo tempo,
Parâmetros:
Tensão de alimentação: alimentação (5.0V)
Corrente: 50MA
Taxa de transmissão: 1200-921600
Transmissão taxa: 12MBPS
Trabalhando temperatura: -40 — 85 graus
Interface Descrição:
VCC: alimentação (5.0V)
RXD: O pino de recepção da própria porta do módulo (nível TTL, não conectado diretamente ao nível RS232!) pode ser conectado ao TXD do MCU
TXD: O pino de recepção da própria porta do módulo (nível TTL, não conectado diretamente ao nível RS232!) pode ser conectado ao RXD do MCU
GND: Terra
Função do Pin:
Os pinos que devem ser conectados para comunicação normal:
1. Interface USB: para se conectar a um computador ou computador host, ele deve estar conectado. Gire o interruptor de seleção para o lado V-USB para obter energia do USB.
2.TX A/B/C/D: Pino de transmissão de dados serial (refere-se à saída de dados do módulo, correspondendo à recepção de dados RX do dispositivo externo.)
3. RX A/B/C/D: Dados seriais que recebem o pino (refere a entrada de dados do módulo própria ?, correspondente à transmissão TX. data do dispositivo externo.)
4. terra: terra do poder (terra deve ser conectada e não deve erradamente ser conectada, se não pode danificar o módulo do dispositivo ou da porta de série)
Os seguintes pinos não são necessários para a comunicação, você pode decidir se deseja se conectar de acordo com suas necessidades
1. IO leva em ambos os lados: incluindo pinos de controle de fluxo como CTS/RTS/DCD/RI/DSR e fonte de alimentação 5V/3.3V leva à porta serial, geralmente não usado, por favor decida se conectar ou não de acordo com suas necessidades.
2. Devido às características elétricas, os pinos RX nos IOs em ambos os lados não podem ser usados para comunicação, mas só podem ser usados para medir sinais. Para comunicação, por favor use o RX no terminal branco XH2.54. Outros IOs podem ser usados normalmente
3. No teste de fábrica, o TX/RX está diretamente conectado e pode ser removido durante o uso.
Nota:
1. Esta é uma porta serial do nível 5V/3.3V TTL, por favor não conecta o equipamento do nível RS 232 (+-5V a +-15V)
2. Quando este módulo é alimentado por USB, a carga não deve exceder 500mA, caso contrário, o módulo ou computador USB pode ser sobrecarregado e danificado (a comunicação requer apenas três fios GND/TX/RX).
