Módulo de Aquisição Termopar Medição de Temperatura de Alta Precisão Pt100 com Isolamento Ad7793 k Stm32f10x Adum1401 Stm32
Original price was: R$ 167,41.R$ 125,52Current price is: R$ 125,52.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Module |
| Cutomizado | SIM |
| Número do Modelo | Ad7793 Thermocouple Acquisition Module |
| Temperatura de Operação | Normal |
| Potência de Dissipação | LOW |
| Tensão de Alimentação | DC 3-9v |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | EC Buying |
| Origem | CN (origem) |
| Smart Electronics Experiment | Switch AND Sensor FOR Arduino Stm32 |
Descrição do produto:
1. Sistema completo de medição de temperatura baseado em AD7793, baseado no documento recomendado de ADI CN0206 _ cn.

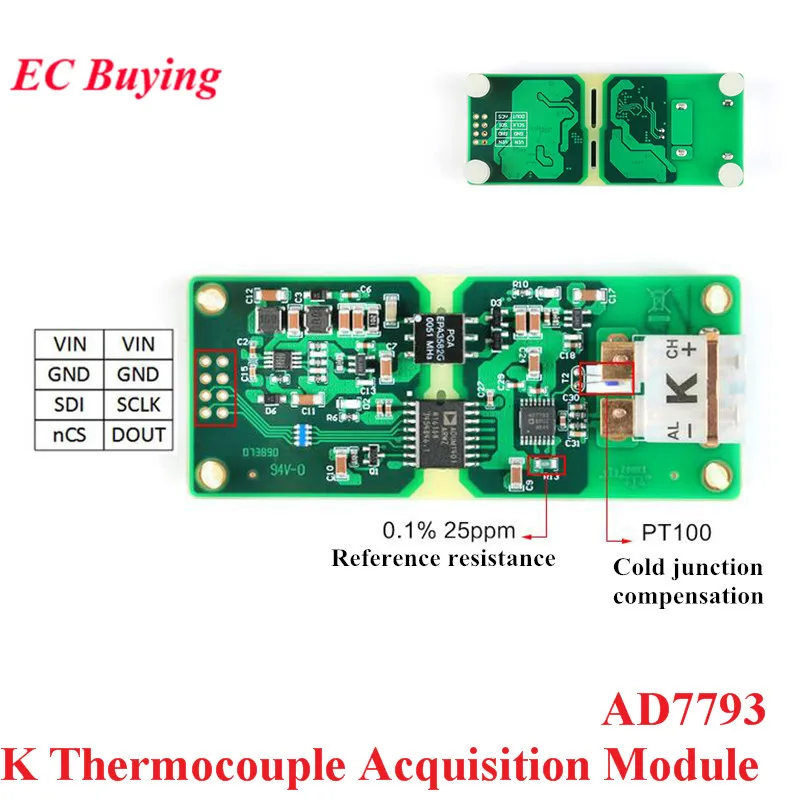

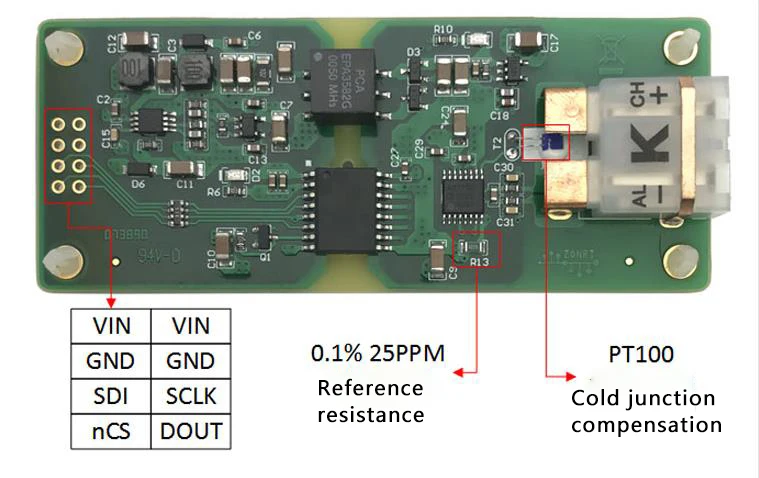

2. PT100 é usado como compensação de junção fria e fiação de temperatura cruzada de PCB de 4 camadas.
3. Suporte ampla tensão de alimentação: 3-9VDC, corrente típica é 19mA quando a energia é fornecida a partir de 3.3V e 12mA é típico quando 5V é fornecido.

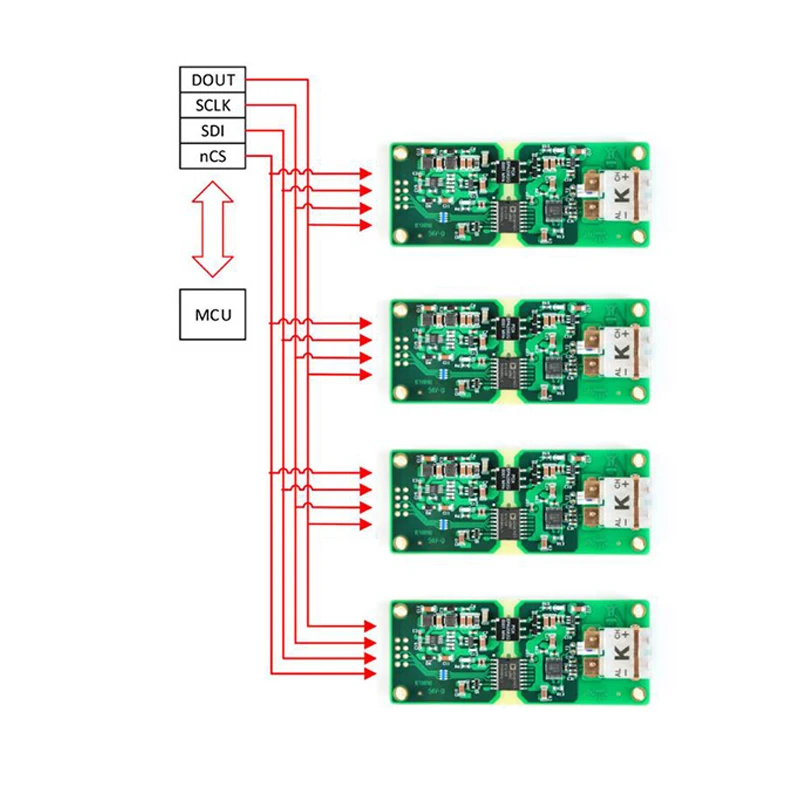

4. SPI interface, suporte SPI multiplexação multi-canal aplicações.
A faixa máxima de medição do potencial térmico é 3.65625mV com ganho de 5,32 vezes e a tabela correspondente do índice do termopar K é 881 graus Celsius.
A faixa máxima de medição do potencial térmico de 6,16 vezes o ganho é 73,125 mV, cobrindo toda a faixa de medição do termopar K.
7. A tensão mínima do isolamento é 2500 VDC.
8. A microplaqueta do isolamento do sinal é ADUM1401
9. Fornecer referência SPI analógico programa (STM32F10X)
Problema comum:
Q: Qual é a resolução da temperatura
A: A definição da temperatura é aproximadamente 0,03 graus, e o ruído típico é 0,085 graus (isto é, a temperatura em um ambiente constante fechado da temperatura).
A amplitude do tremor dos dados da temperatura lida quando não há nenhum filtro digital é 0,085 graus. Quando o termopar é exposto ao ar, o fluxo de ar trará facilmente mais de 0,2 graus.
P: Como converter a força termoeletromotriz do termopar lido em um valor de temperatura
R: A &temperatura de força termoeletromotriz& não linear geralmente é convertida em um valor de temperatura usando um método de consulta ou um método de ajuste por partes.
