Módulo de Condução 15a Módulo de Condução 1hz160khz Pwm Módulo Ajustável de Frequência de Pulso Display de Led

1. descrição:
É um interruptor de alta potência pwm. pode ajustar a frequência de saída e ciclo de trabalho com o impulso de um botão. pode ser usado para ajustar a velocidade e o brilho da luz. amplamente utilizado na prática e na tecnologia da produção.

2. recurso:

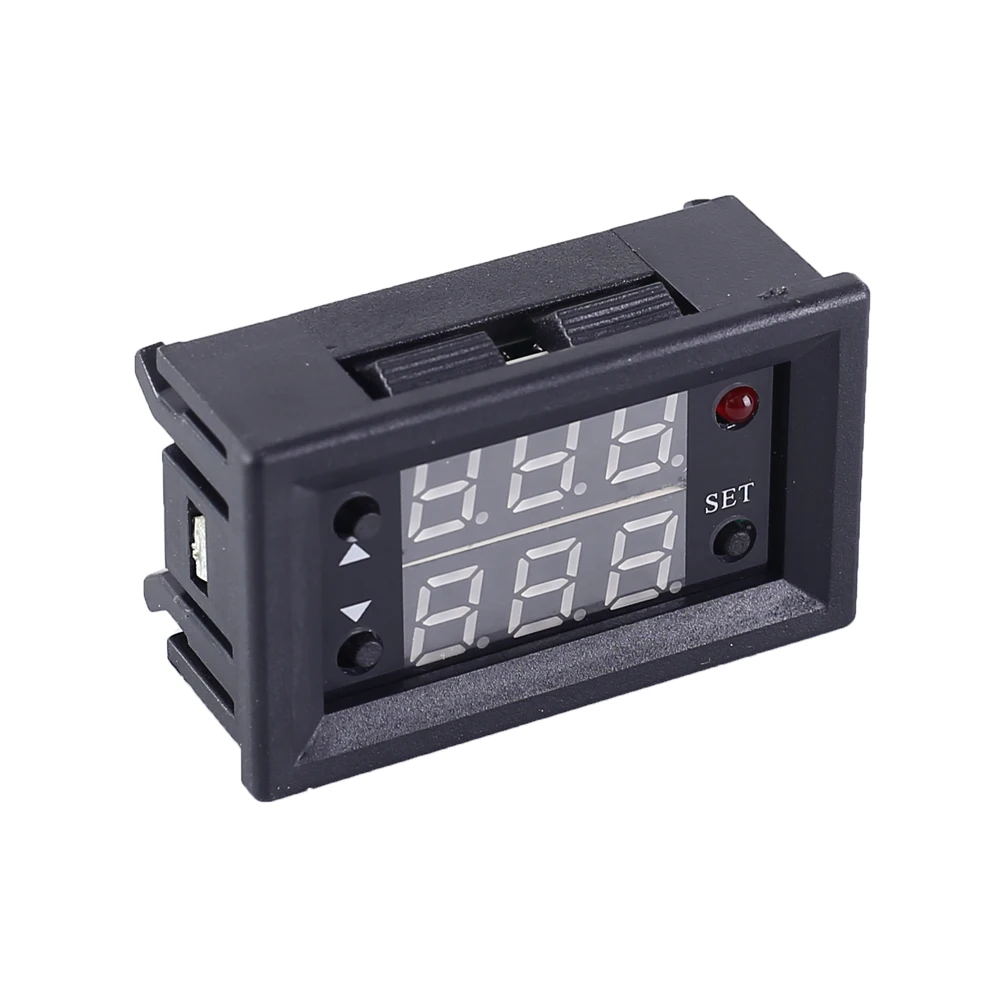

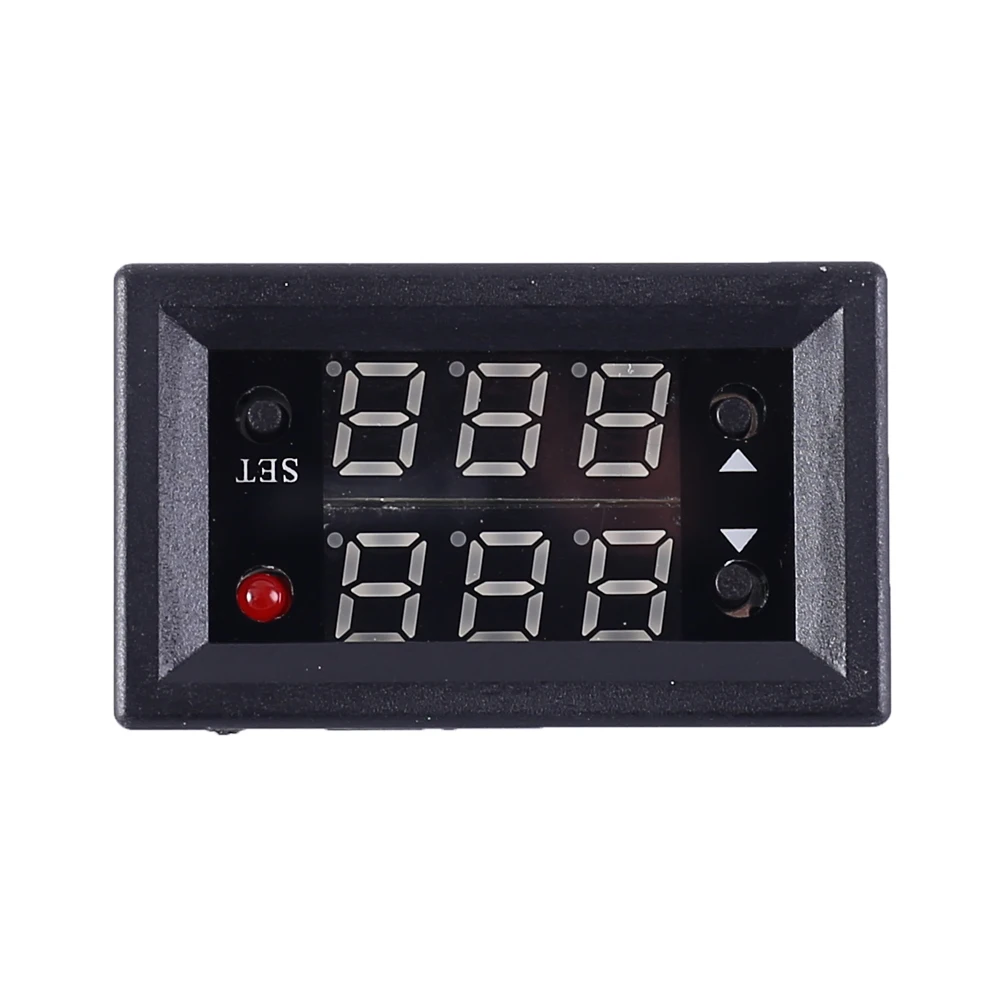

1>. display digital

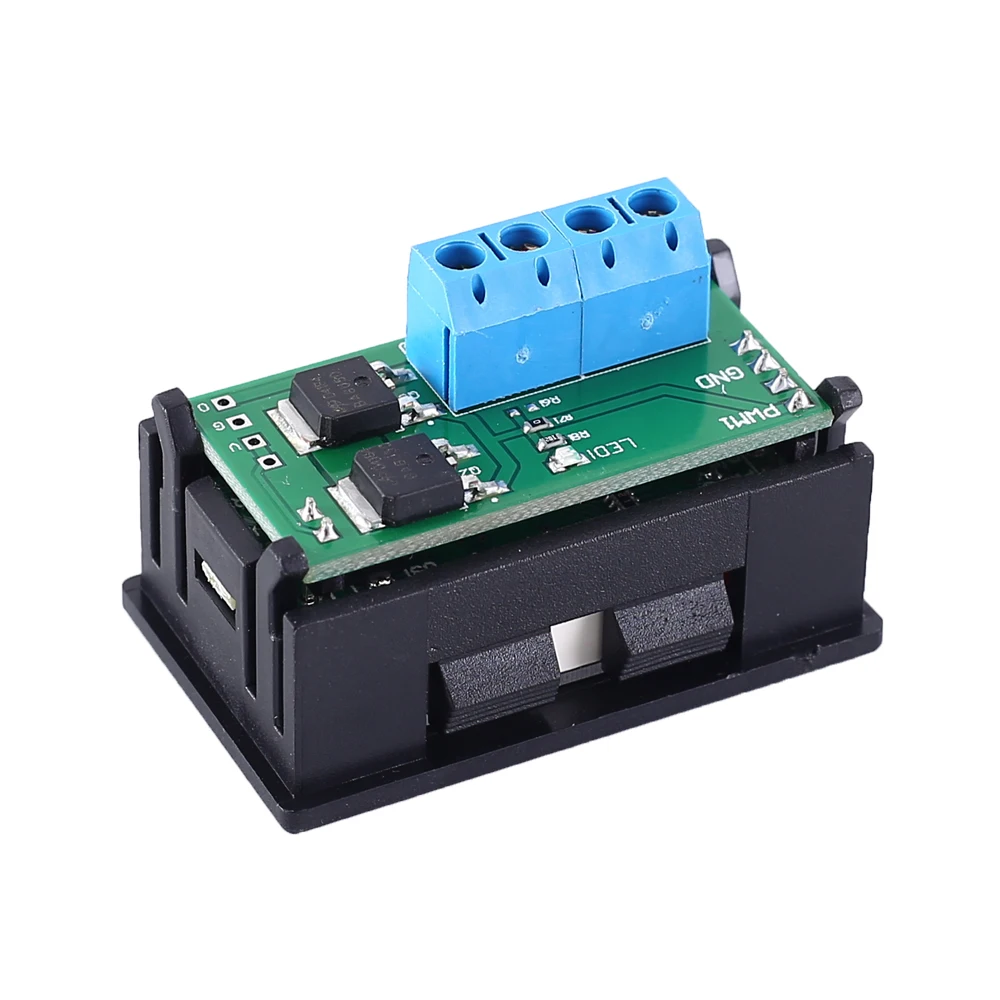

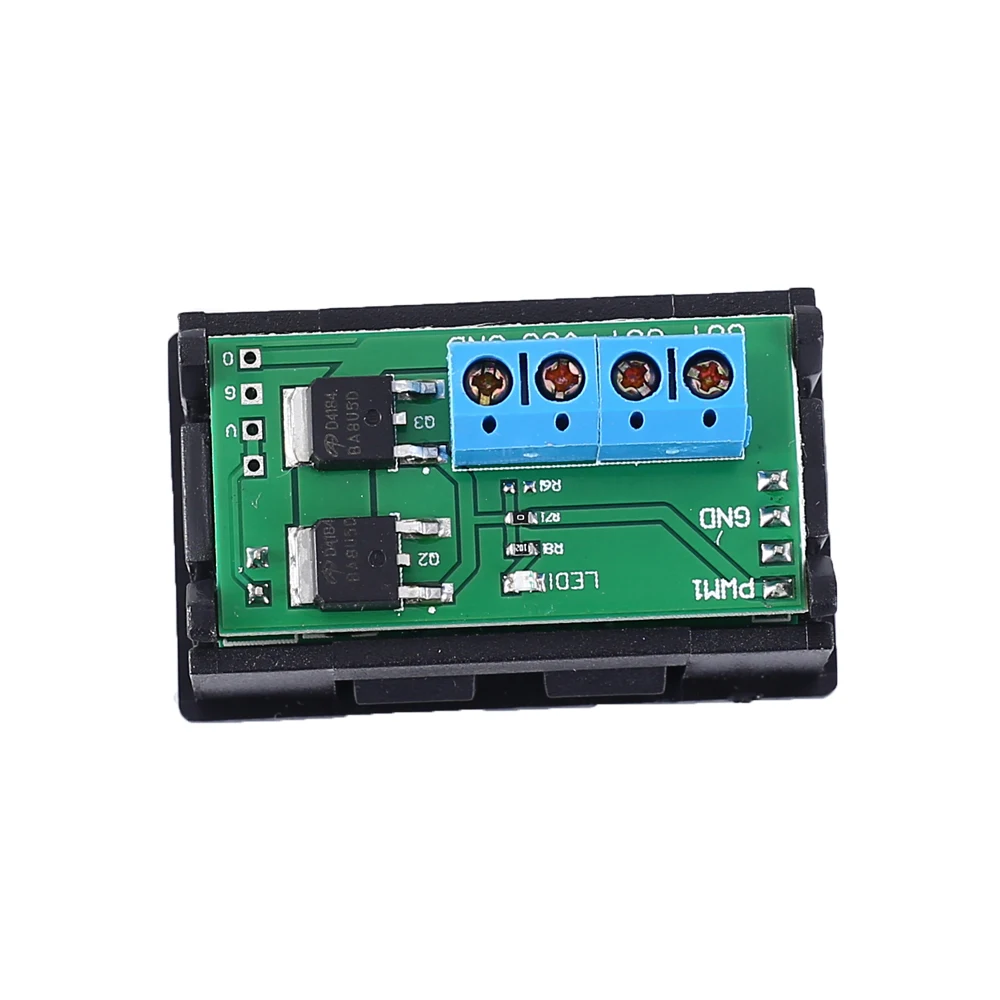

2>. tubo duplo mos
3>. com embalagem exterior
4>. ajuste da frequência do apoio
5>. ajuste do ciclo de trabalho do apoio
6>. suporte função de memória power-down

3. parâmetro:
1>. Nome do produto: PWM Interruptor de Alta Potência
2>. faixa de freqüência: 1hz ~ 160khz
3>. faixa da relação do dever: 0% ~ 100%
4>. precisão de freqüência: 2%

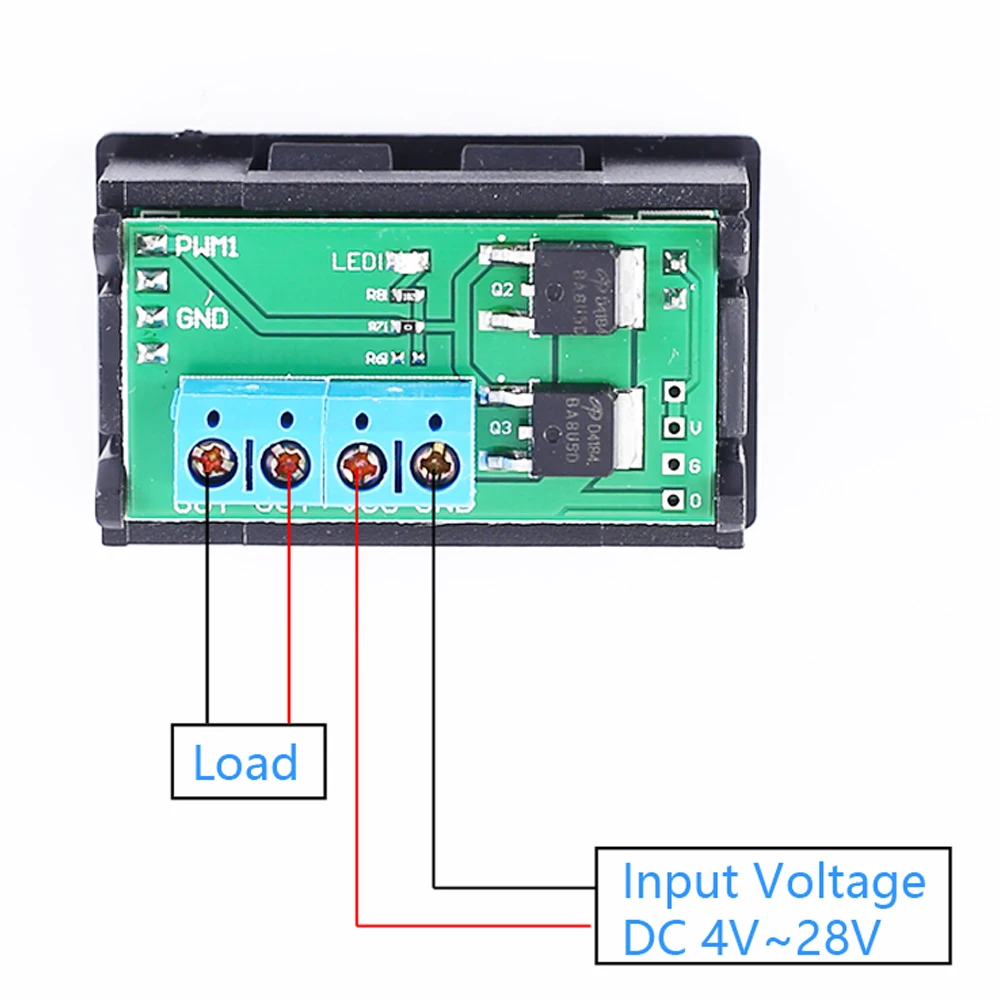

5>. tensão de entrada: dc 4v 28 28v
6>. corrente de saída: 10a
7>. Temperatura do trabalho:-25 ? ~ 85 ?
8>. umidade do trabalho: 5% rh 95% rh

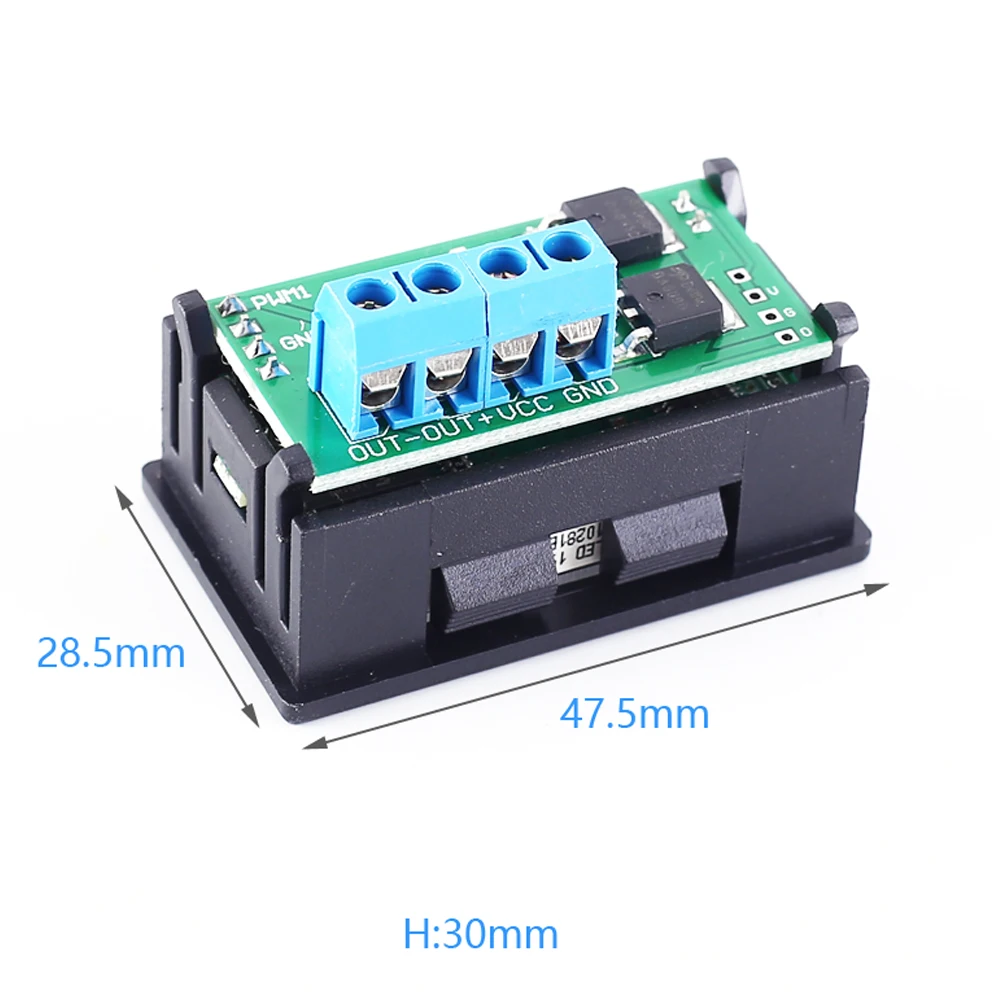

9>. tamanho: 47.5*28.5*30mm

4. manual do produto:
1>. a frequência do produto e o ciclo do dever podem ser ajustados separadamente.
2>. sob a temperatura normal, a corrente pode chegar a 10a. sob o resfriamento auxiliar, a corrente pode alcançar 15a.
3>. tensão de saída é igual à tensão de entrada.
4>. grande faixa de tensão de entrada para atender às necessidades de usuários diferentes.

5. faixa de ajuste de freqüência:
1>. exibir “xxx”. nenhum ponto decimal, a frequência mininum é de 1hz. a faixa de frequência é de 1hz ~ 999hz.
2>. exibir “x. xx”. o ponto decimal é o penúltimo, a frequência mínima é de 0.01khz. a faixa de frequência é de 1.00khz ~ 9.99khz.
3>. exibir “x x.x”. o ponto decimal é o terceiro último, a frequência mínima é de 0.1khz. a faixa de frequência é de 10.0khz ~ 99.9khz.
4>. exibir “x.x.x”. o ponto decimal é o totalmente iluminado, a frequência mínima é de 1khz. a faixa de frequência é de 1khz ~ 150khz.
Por exemplo:
Indicação “100” significa que a frequência de saída pwm é de 100hz;
Exibir “1.00” significa que a frequência de saída pwm é de 1.00khz;
Exibir “10.0” significa que a frequência de saída pwm é de 10khz;
Display “1.0.0” significa que a frequência de saída pwm é de 1khz.

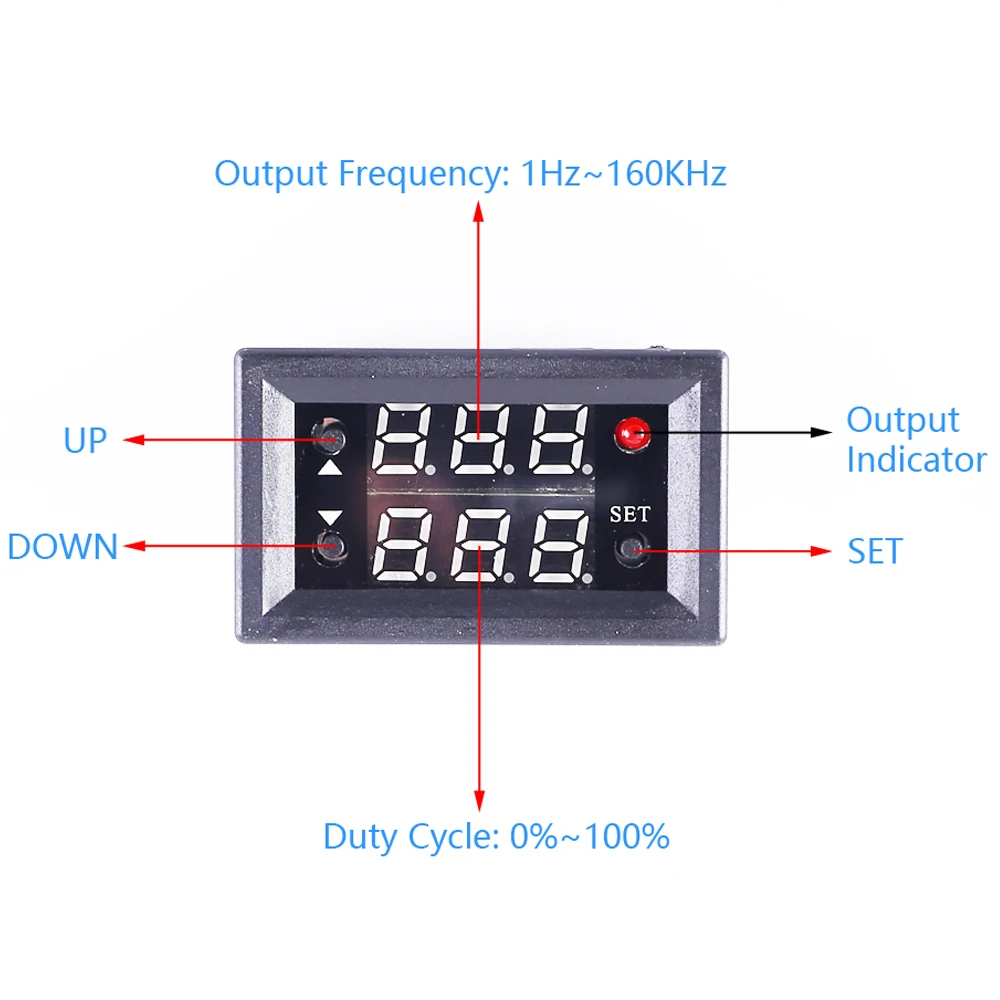

6. ciclo de trabalho processo de configuração:
1>. pressione o conjunto, o parâmetro de freqüência pisca, e definir o valor de freqüência com o botão para cima ou para baixo.
2>. pressione o conjunto, o parâmetro do ciclo de trabalho pisca, e defina o valor do ciclo de trabalho com o botão para cima ou para baixo.
3>. pressione definir para sair da configuração.
4>. imprensa longa para cima/para baixo para mudar o valor do parâmetro.
5>. suporte função de memória power-down.

7. uso do produto:
1>. usado como um gerador de sinal de onda quadrada para gerar sinais de onda quadrada para o desenvolvimento e uso.
2>. usado para gerar um sinal de onda quadrada que conduz um driver de motor deslizante.
3>. gera pulsos ajustáveis para uso pelo mcu.
4> gera pulsos ajustáveis para controlar circuitos relacionados.

8. pacote:
1> 1 pwm pwm interruptor de alta potência.
