- 17%

Módulo de Rede Zigbee ad Hoc com Antena Pcb Cc2530 Módulo sem Fio 2.4ghz E18-ms1pa2-pcb Ebyte 100mw de Longa Distância

Original price was: R$ 37,31.Current price is: R$ 30,98.

Adicionado a lista de desejosRemovido da lista de desejos 0
SKU: 1005001826162194

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características Especificações
Pacote SMD
Cutomizado SIM
Número do Modelo E18-ms1pa2-pcb
Potência de Dissipação 20dbm
Tensão de Alimentação 2-3.6v
Condição Novo
Tipo Unidade IC
Nome da Marca Ebyte
Origem CN (origem)
Tipo Zigbee Module
Reference Distance 800m
Protocol Zigbee
Pacote SMD
Interface 1.27mm
Size 16*27mm
Antenna PCB
Keywords Zigbee Cc2530
Power 20dbm


Módulo sem fio EBYTE CC2530 ZigBee 2.4GHz E18-MS1PA2-PCB 100mW Módulo de rede de longa distância Zigbee AD HOC com antena PCB

Baixar arquivos:

NOTA:A série E18 foi atualizada com firmware, suporta o padrão de protocolo zigbee3.0 e é compatível com outros produtos Zigbee3.0 no mercado para comunicação.

Clientes por favor note que o novo firmware não é compatível com o firmware antigo(Isto é, nosso módulo E18 anterior)

A versão antiga do firmware é desenvolvida com base no protocolo ZigBee2.0. Vamos publicá-lo na Internet e abri-lo totalmente. Clientes antigos que usam o firmware versão antiga pode baixar e gravá-lo por si mesmos, se você precisar.Por favor contacte o cliente i F você tem quaisquer perguntas.

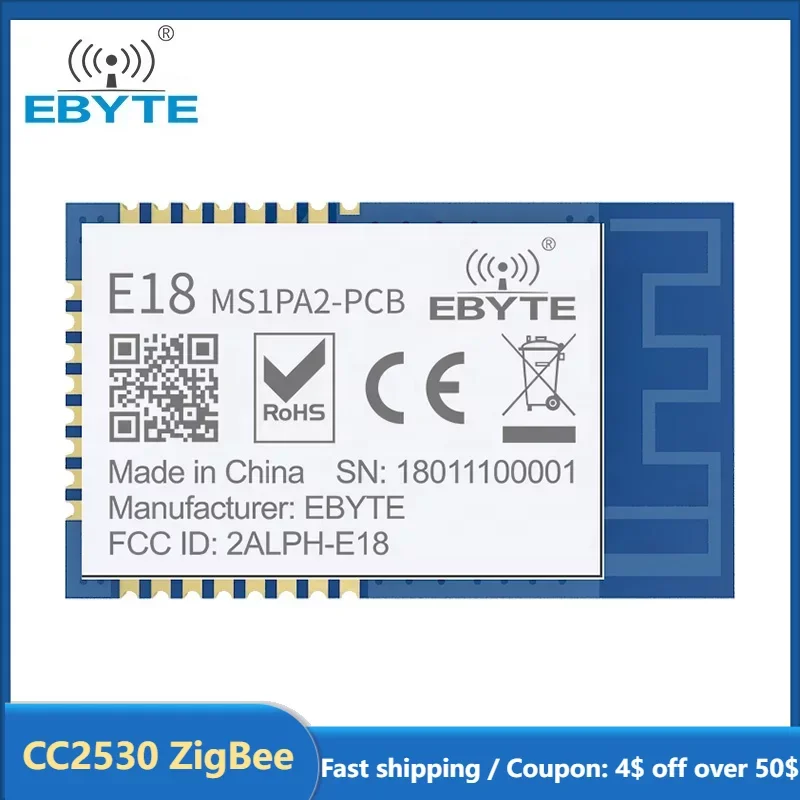

[Introdução]: E18-MS1PA2-PCB é pequeno tamanho 2.4GHz ZigBee módulo sem fio, que é projetado e produzido pela Chengdu Ebyte. Tipo SMD com antena PCB, com uma potência de transmissão de 100mW e o passo do pino é de 1,27mm. É aplicável para várias aplicações (especialmente casa inteligente).

Parâmetro operacional

Parâmetros principais

Valor

Observações

Min.

Típico

Máximo

Tensão operacional (V)

2.0

3.3

3.6

= 3.3 V assegura a potência

Nível Comunicação (V)

3.3

Para 5V TTL, pode estar em risco de queimar

Temperatura operacional (?)

-40

85

Desenho industrial

Frequência operacional (MHz)

2.400

2.480

Banda ISM

Corrente TX (mA)

168

Consumo energético instantâneo

Corrente RX (mA)

36

Corrente do sono (µA)

1.2

Desligar por software

Potência máxima do Tx (dBm)

19.6

20

20.5

Recebendo sensibilidade (dBm)

-99

-98

-97

Dados do ar taxa é 250 kbps

Parâmetro principal

Descrição

Observações

Distância referência

800m

Condição de teste: área clara e aberta, antennna ganho: 5dBi, altura da antena: 2.5m, taxa de dados do aur: 250kbps

Protocolo

ZigBee

Interface comunicação

E/S

Todas as portas IO levam

Pacote

SMD

Interface

1,27 milímetros

IC

CC2530F256RHAT/QFN40

Construído em PA + LNA

FLASH

256KB

RAM

8KB

Núcleo

8051

Tamanho

16*27 milímetros

Antena

PCB

50 ohms impedância

MÓDULO DE REDE ZIGBEE AD HOC

2.4GHz Original TI CC2530

Características

O módulo padrão é um programa de rede auto-organizado

Usuários também podem realizar desenvolvimento secundário

Características do hardware

* Solução original americana do chip TI CC2530

* Cristal industrial

Alta precisão baixa temperatura cristal

* Correspondência impedância

Impedância característica

* Alta qualidade capacitiva indutância dispositivos

Seleção principal de marcas de primeira linha, como Murata,TDK,AVX

Definição do Pin

Diagrama do circuito

Cenário do aplicativo

Os produtos Ebyte têm forte suporte a hardware e software, adequado para uma variedade de aplicações IoT.

Controle Inteligente

Controle remoto

Transmissão Dados Wireless

Casa inteligente

Fábrica

8 anos de experiência em P e D e fabricação de produtos IoT sem fio

E obteve mais de 10 patentes invenção.

Certificações

Exportar capacidade

20 + regiões de exportação cobrem quase cem países, com um valor anual de exportação superior a 20 milhões.
