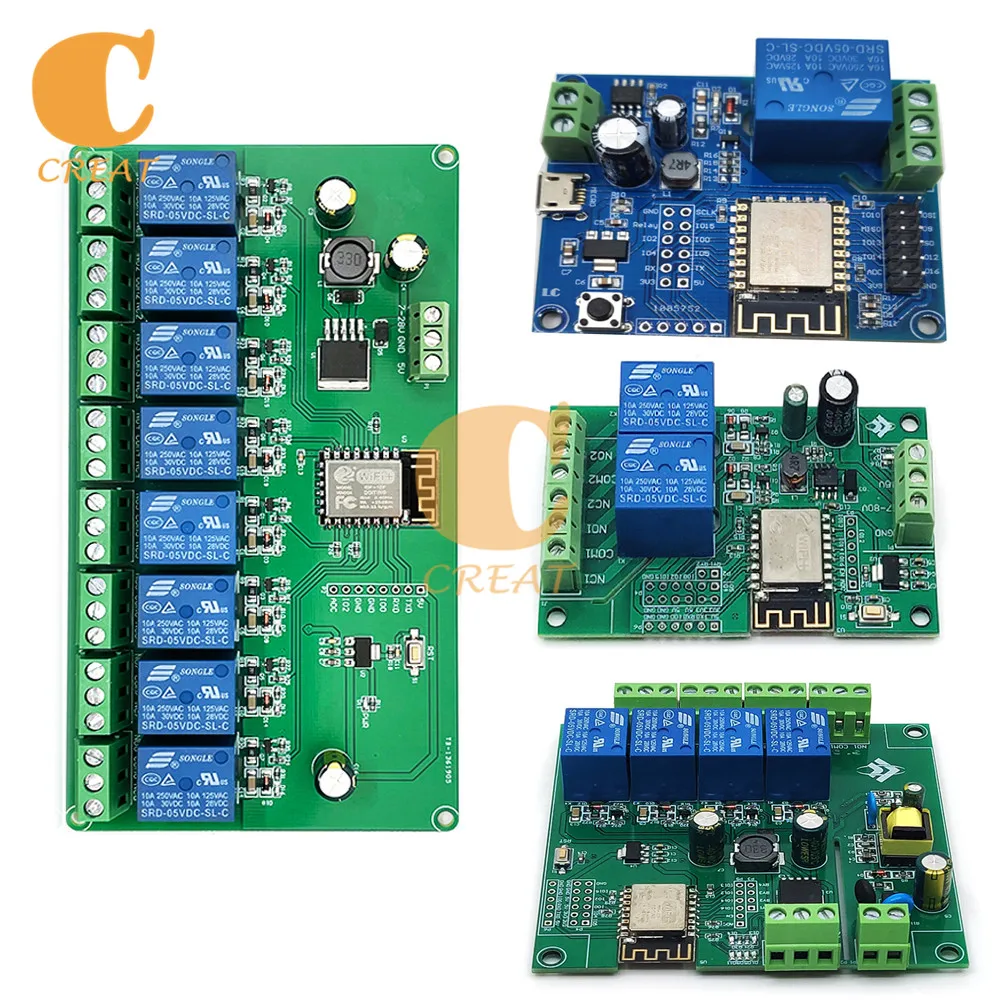

1/2/4/8 Canal ESP8266 Módulo de Relé Sem Fio WIFI ESP ESP-12F Conselho de Desenvolvimento AC/DC 5V/7-28V/5-80V Módulo De Relé Sem Fio

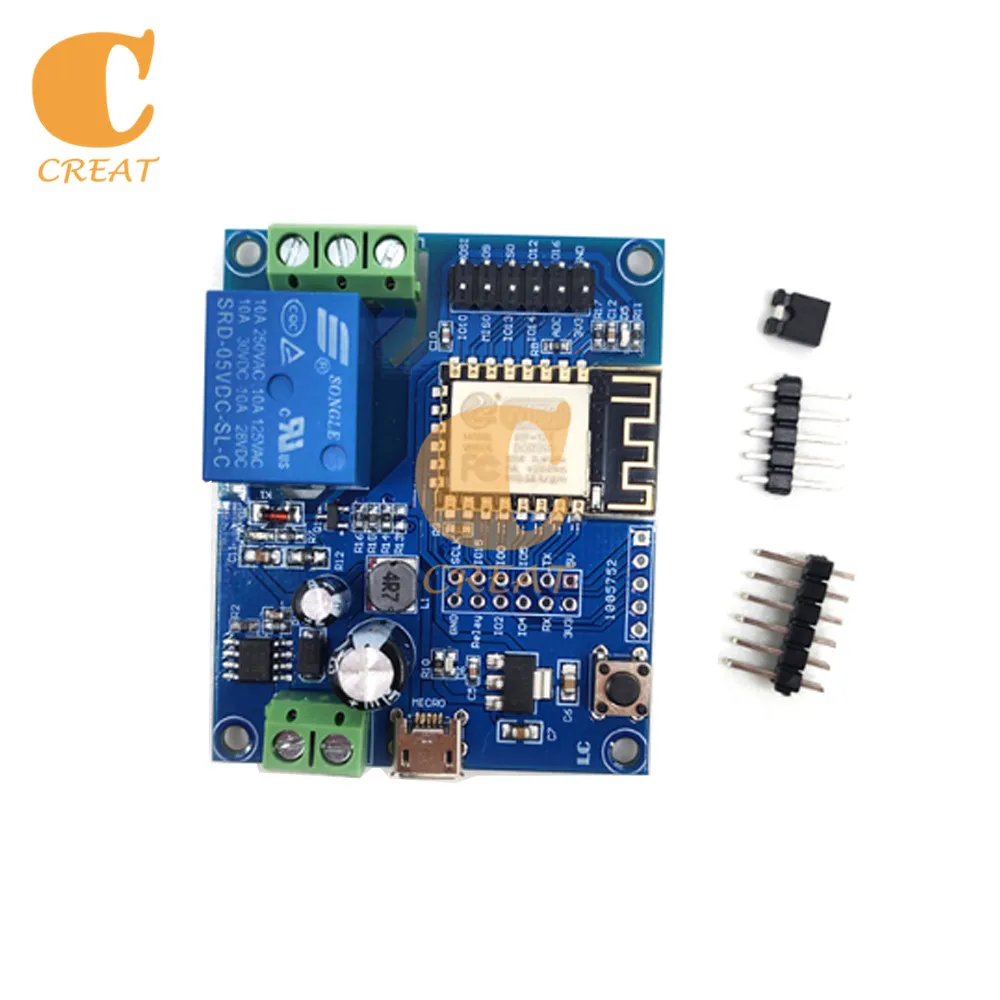

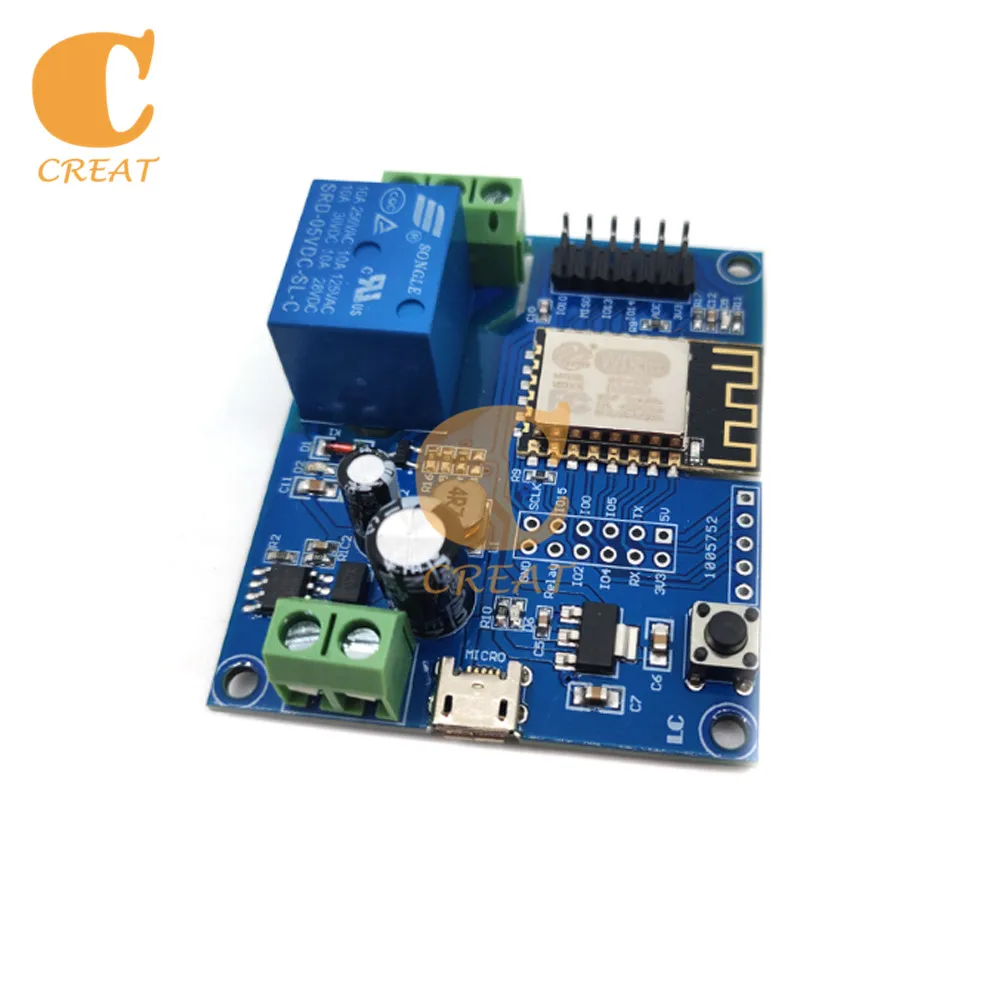

Módulo do relé 1 canal

VCC, terra: fonte do DC8-8OV power

MICRO USB: DC5V USB alimentação

Nota: Você pode escolher um dos três modos de alimentação de DC8-80V/DC5v USB/pin 5V

Botão 6X6MM: botão reset ESP8266

Porta de transferência do programa UART: GND, RX, TX, 5V de ESP8266 são conectados respectivamente ao módulo externo da porta serial TTL

GND, TX, RX, 5V, IO0 precisa ser conectado ao GND durante o download e desconecte o IO0 e o GND após o download.

Conexão entre GND

GPIO pino cabeçalho levar porta

Saída do relé:

NC: Normalmente fechado, o relé é curto-conectado com COM antes que esteja fechado, e está suspendido depois que é fechado;

COM: fim público;

NÃO: A extremidade normalmente aberta, o relé é suspendido antes do pull-in, e curto-circuito com COM após o pull-in.

LED indicador do poder

LED programável: use GPIO16 para controlar;

Indicador LED do relé: acende-se quando está fechado.

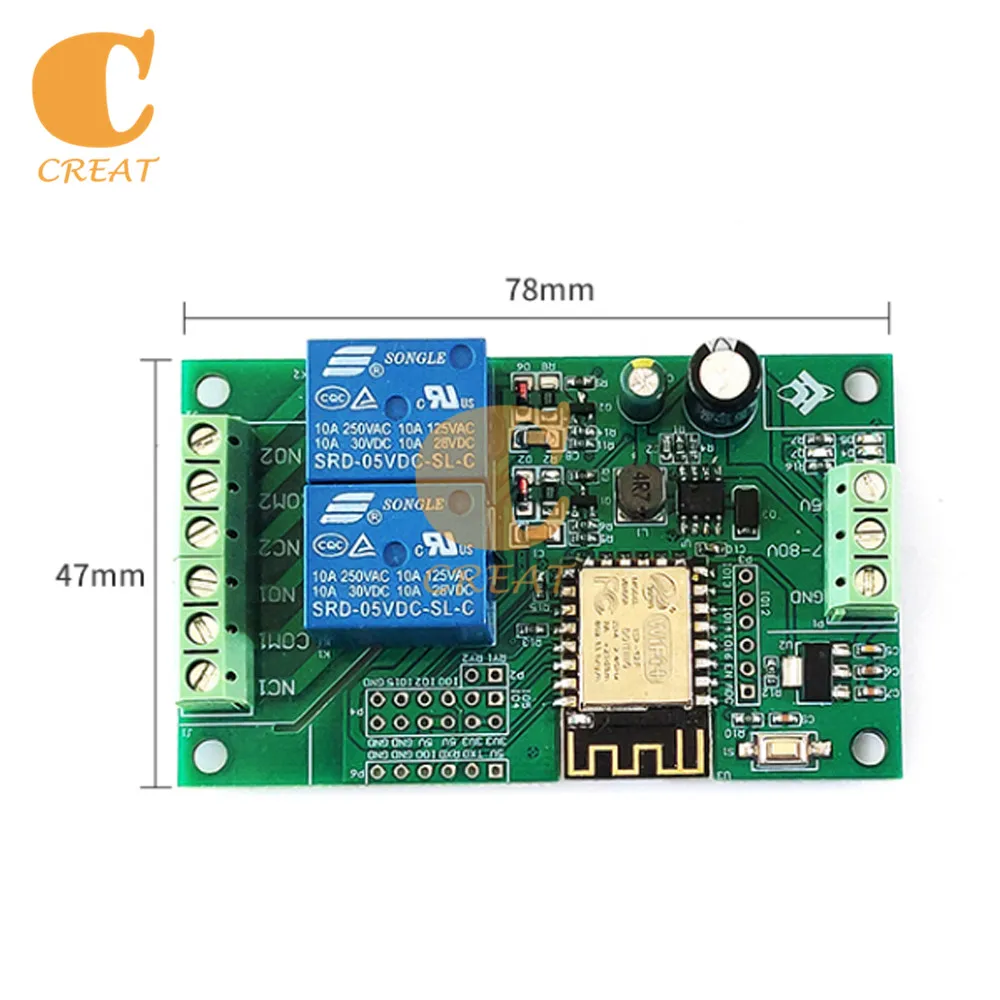

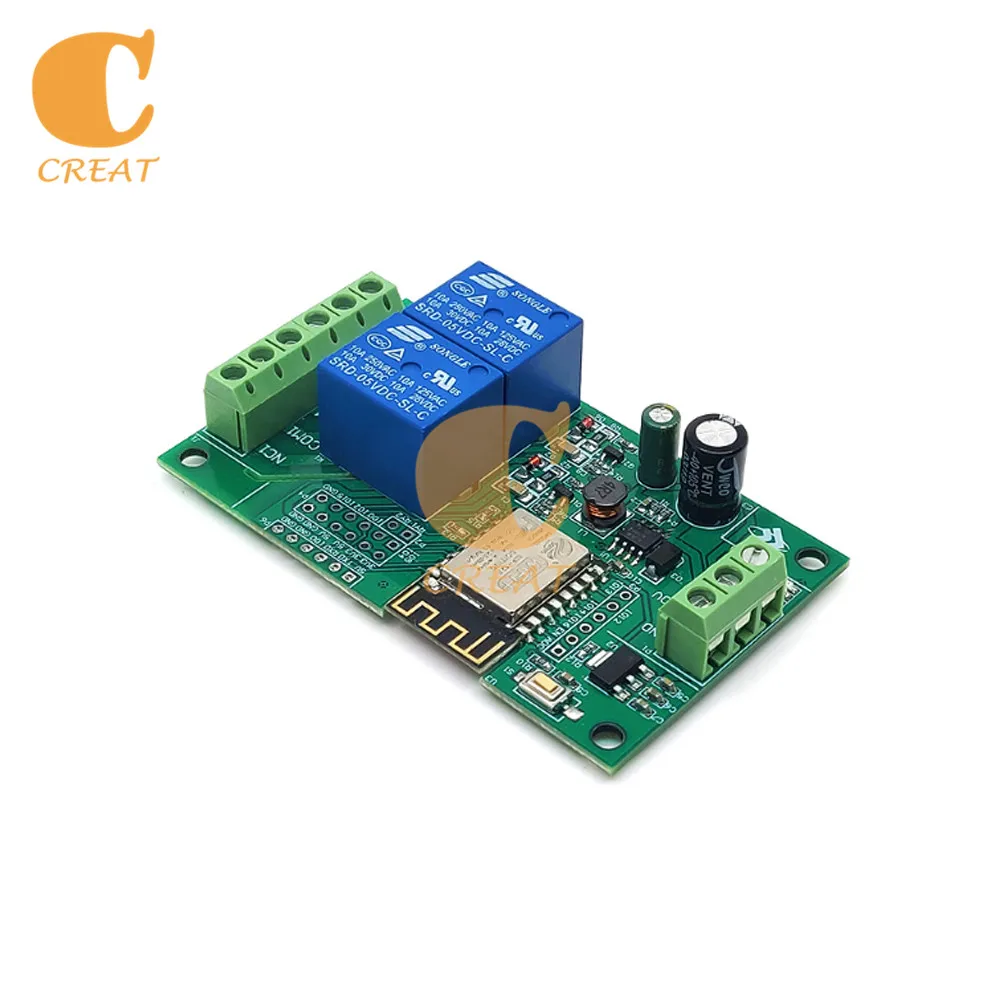

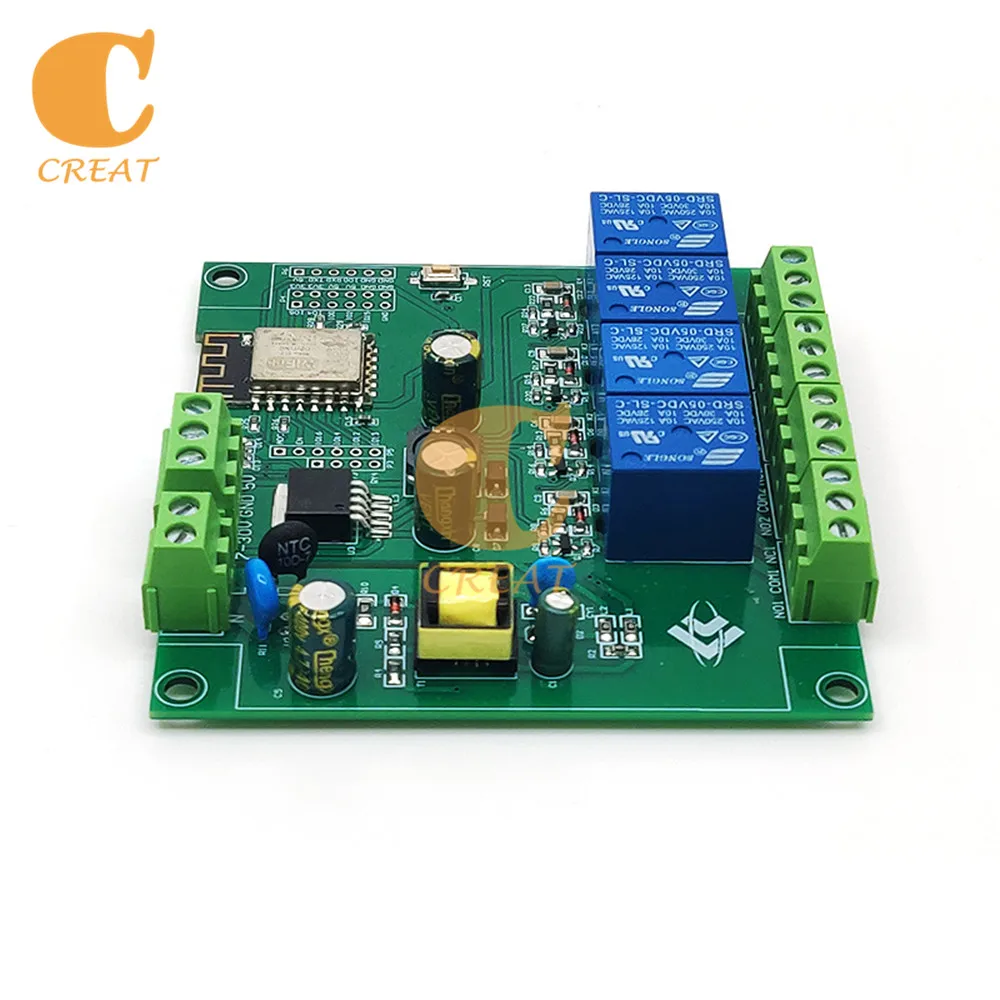

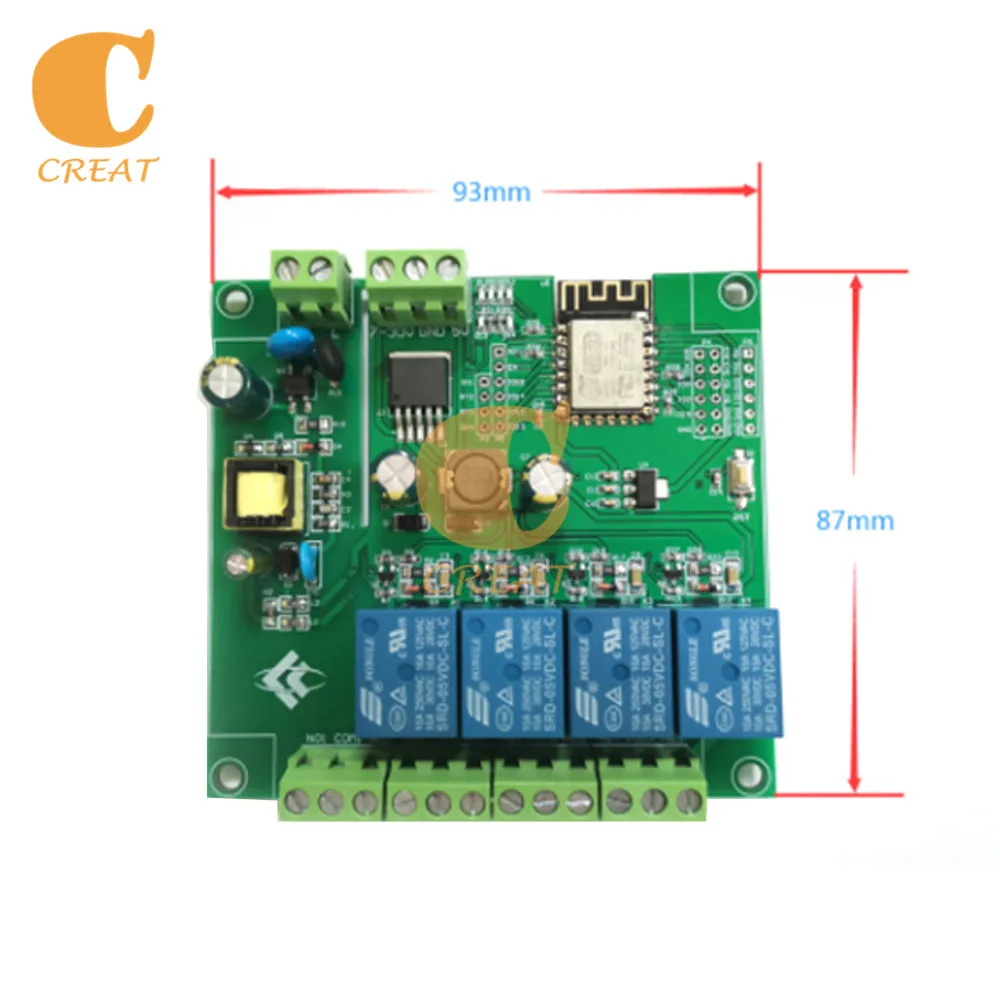

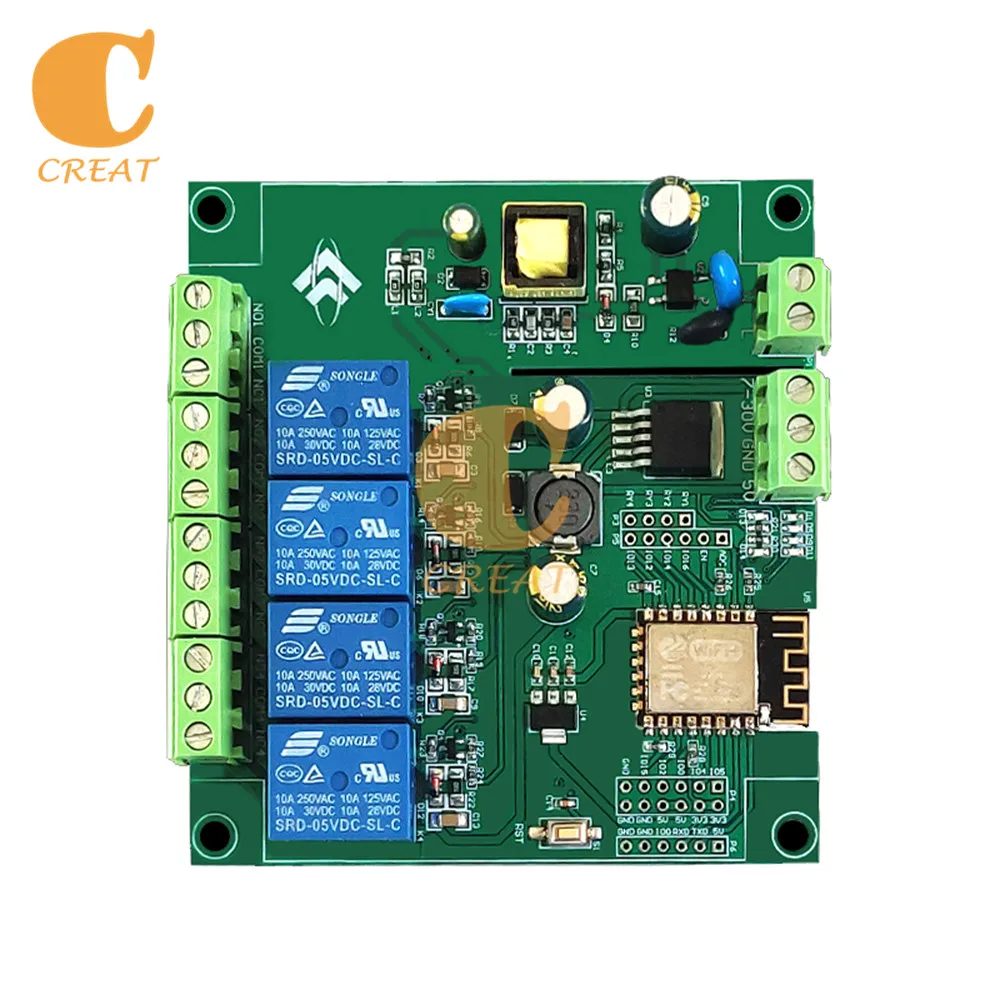

Módulo Relé 2/4 Canais

Função:

1. A bordo do módulo maduro e estável do ESP-12F WIFI, grande capacidade 4M BYTE FLASH;

2. A porta de E/S do módulo WIFI e a porta de download do programa UART são todas conduzidas para facilitar o desenvolvimento secundário;

3. Onboard AC-DC switching módulo de alimentação, modo de alimentação suporta AC90-250V/DC7-30V/5v;

4. Onboard WIFI módulo RST redefinir botão;

5. ESP-12F suporta o uso de ferramentas de desenvolvimento como ECLIPSE/ARDUINO IDE e fornece o programa ARDUINO Reference no ambiente de desenvolvimento;

6. Onboard 4 5V relés, saída interruptor sinal, adequado para controlar a tensão de funcionamento da carga AC dentro 250V/DC 30V;

7. Indicador de energia a bordo, 1 LED programável e indicador do relé.

Porto ardente:

O GND, RX, TX, e 5V de ESP8266 são conectados respectivamente ao GND, TX, RX, do módulo externo da porta serial TTL

5V, IO0 precisa de ser conectado à terra ao transferir, e desconecte então a conexão entre IO0 e terra após a transferência;

Saída do relé:

NC: Normalmente fechado, o relé é curto-conectado com COM antes de ser fechado, e é suspenso após ser fechado;

COM: fim público;

NÃO: Normalmente extremidade aberta, o relé é suspenso antes de ser fechado e curto para COM após ser fechado.

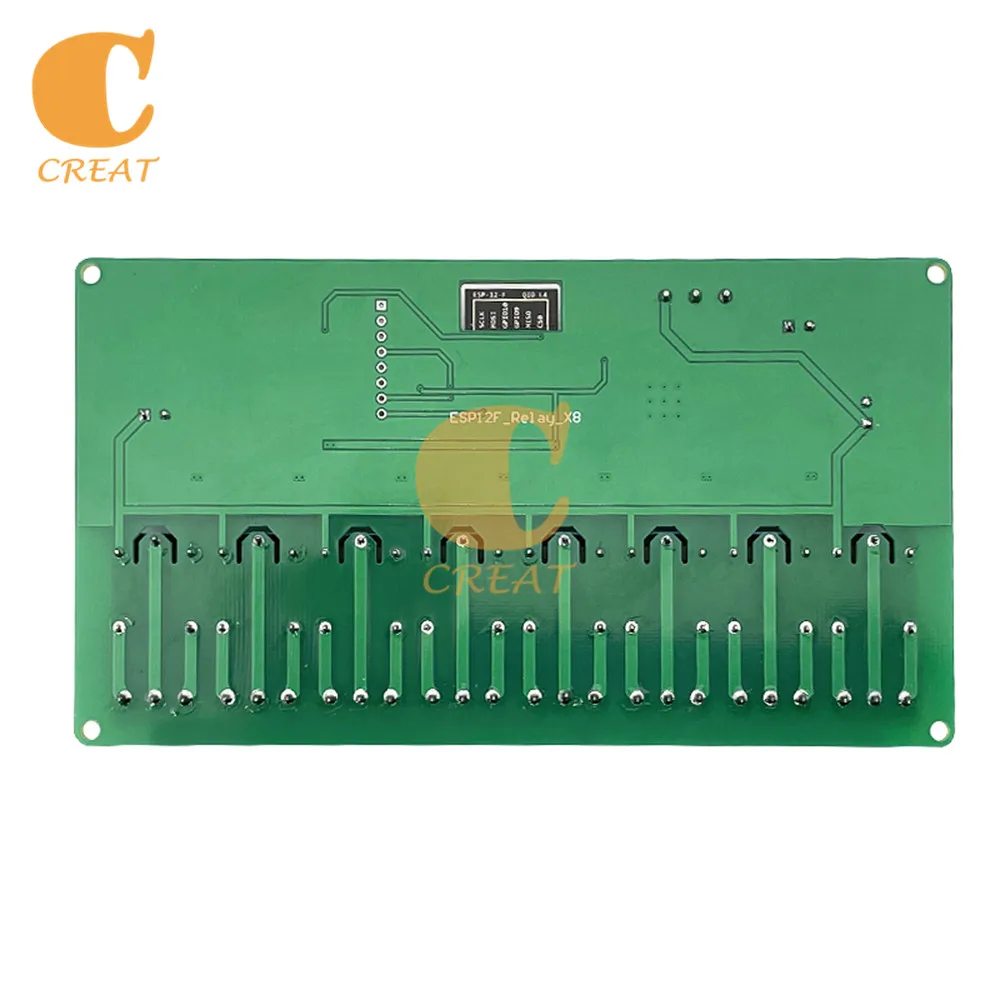

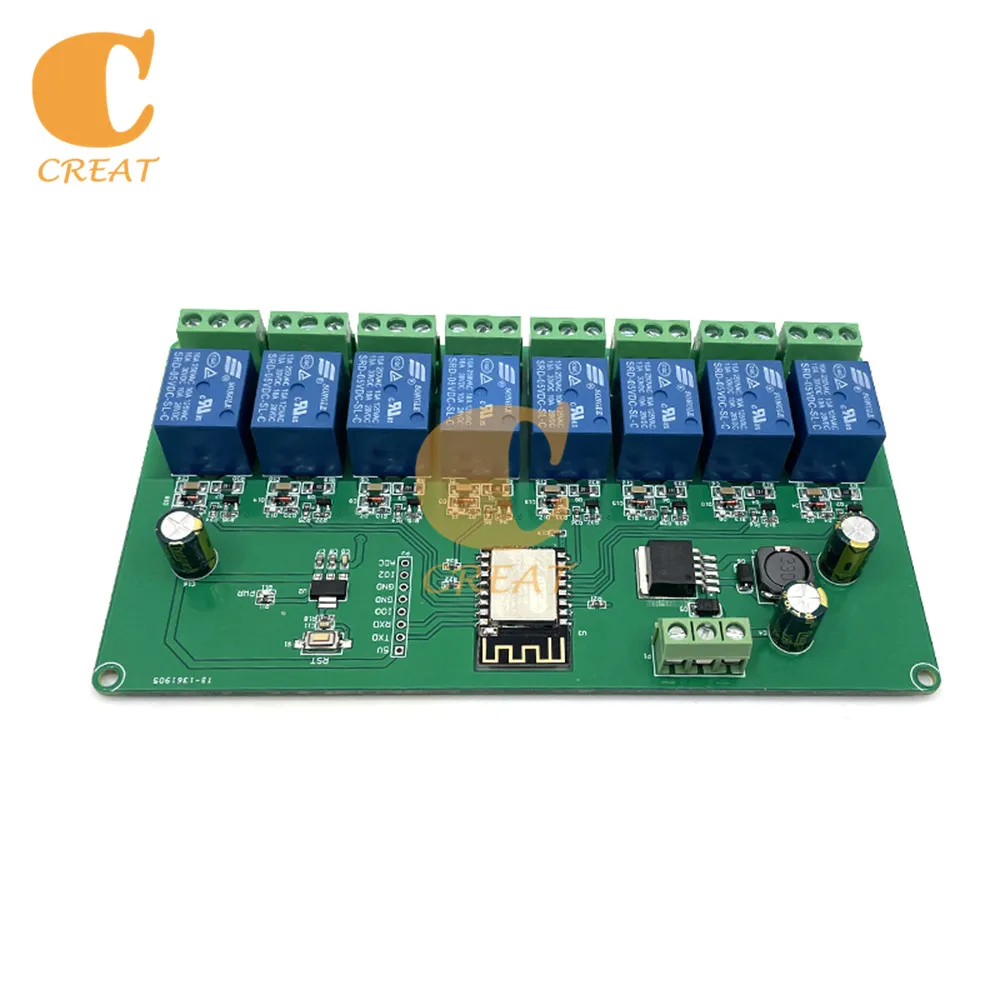

Módulo relé 8 canais

Resumo:

A placa de desenvolvimento de oito vias ESP8266 está equipada com o módulo ESP-12F WiFi e suporta a fonte de alimentação DC7-28V/5V. Fornecer código de referência ambiente de desenvolvimento Arduino, adequado para ESP8266 aprendizagem desenvolvimento secundário, controle sem fio casa inteligente e outras ocasiões.

Características:

1. A bordo maduro e estável ESP-12F módulo WiFi, grande capacidade 4M Byte Flash;

2. O modo de alimentação suporta DC7-28V/5V;

3. O módulo WiFi onboard RST reset botão;

4. ESP-12F suporta o uso do Eclipse/Arduino IDE e outras ferramentas de desenvolvimento e fornece programas de referência para o ambiente de desenvolvimento Arduino;

5. Há 8 relés 5V a bordo, outputting sinais do interruptor, apropriados para controlar cargas cuja a tensão de funcionamento está dentro da C.A. 250V/DC30V;

6. Indicador do poder a bordo e indicador do relé.
