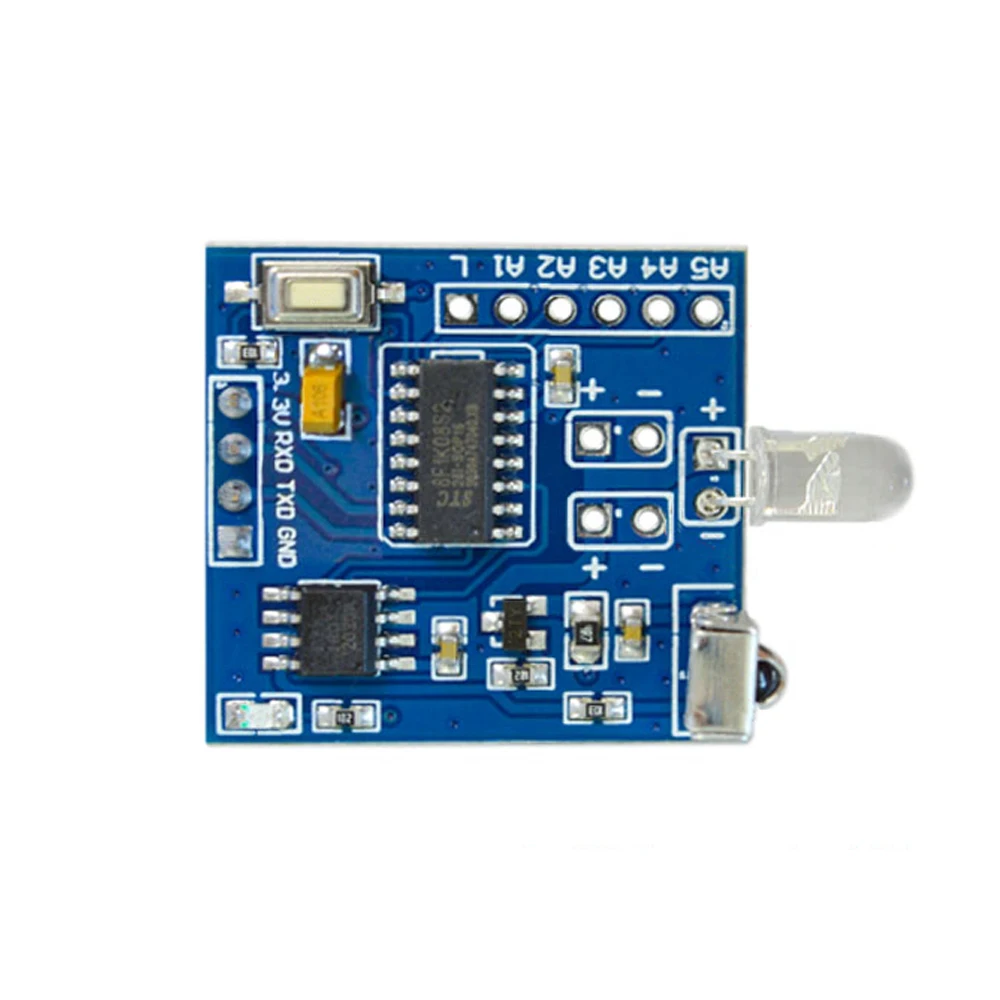

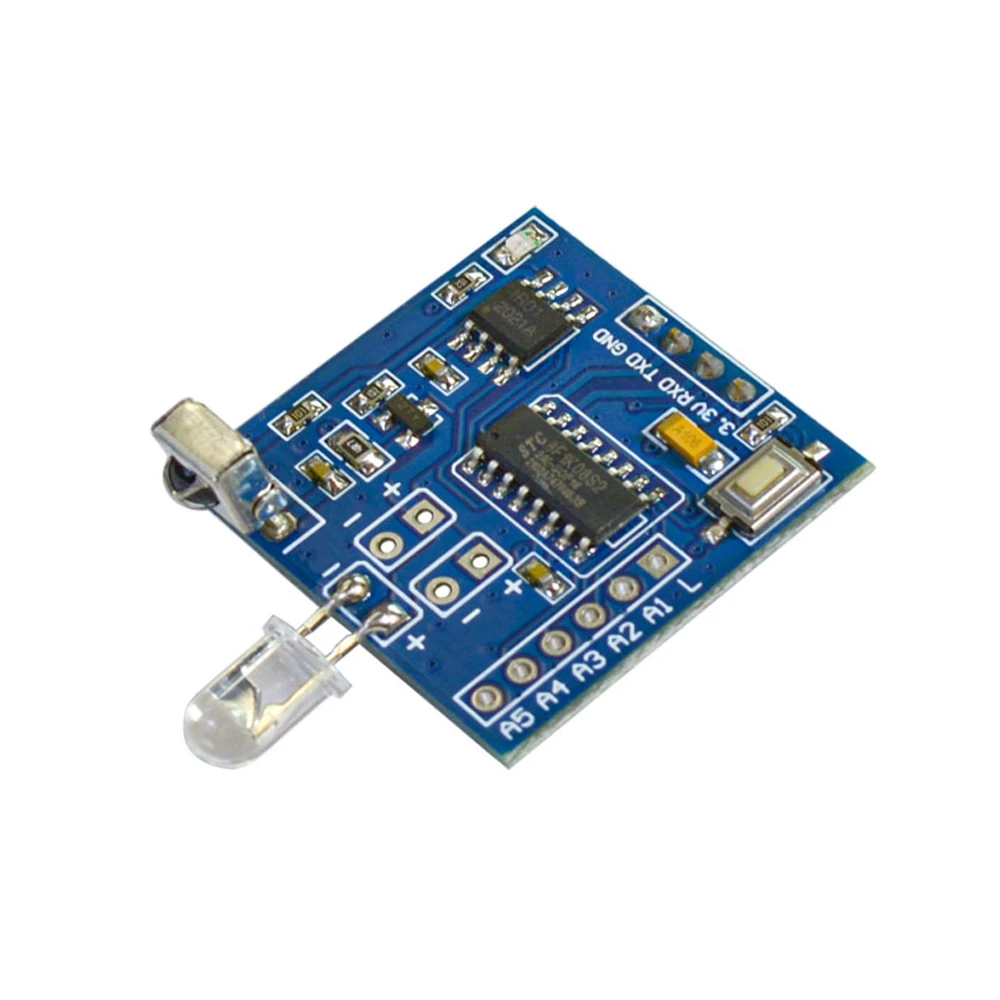

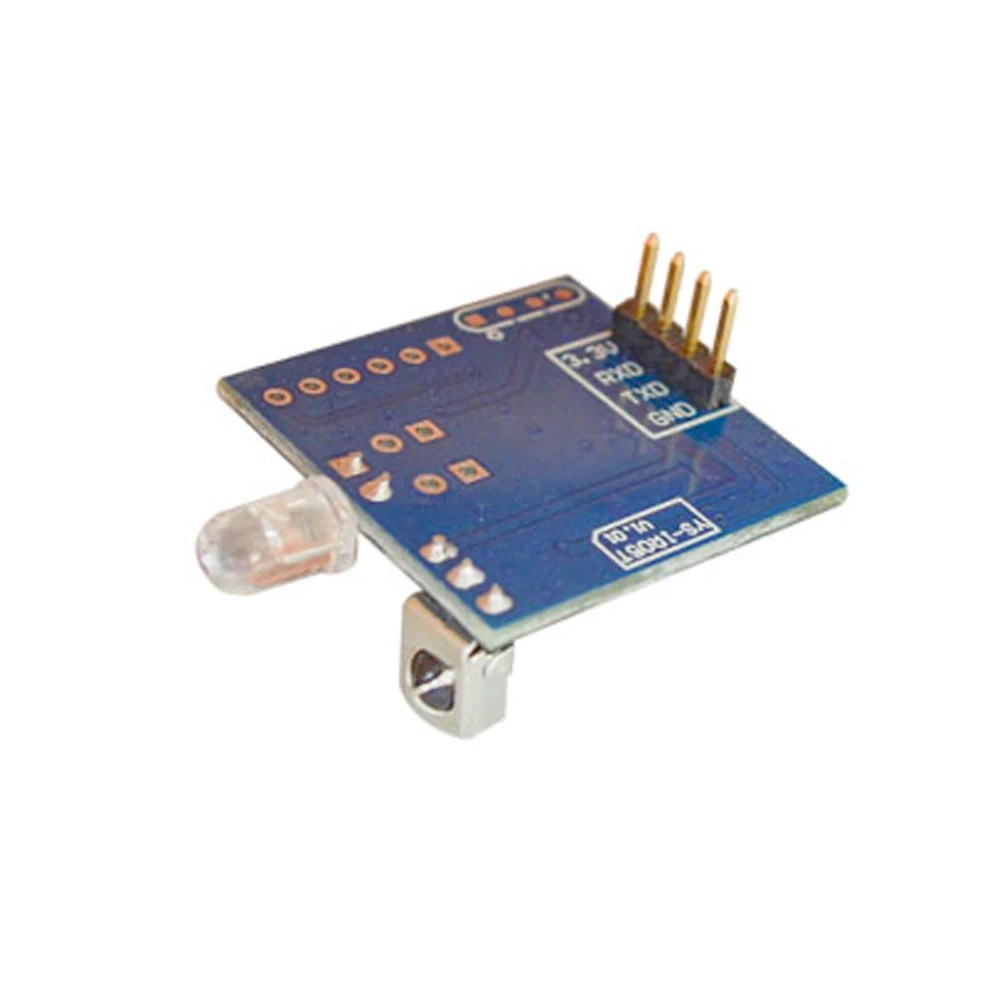

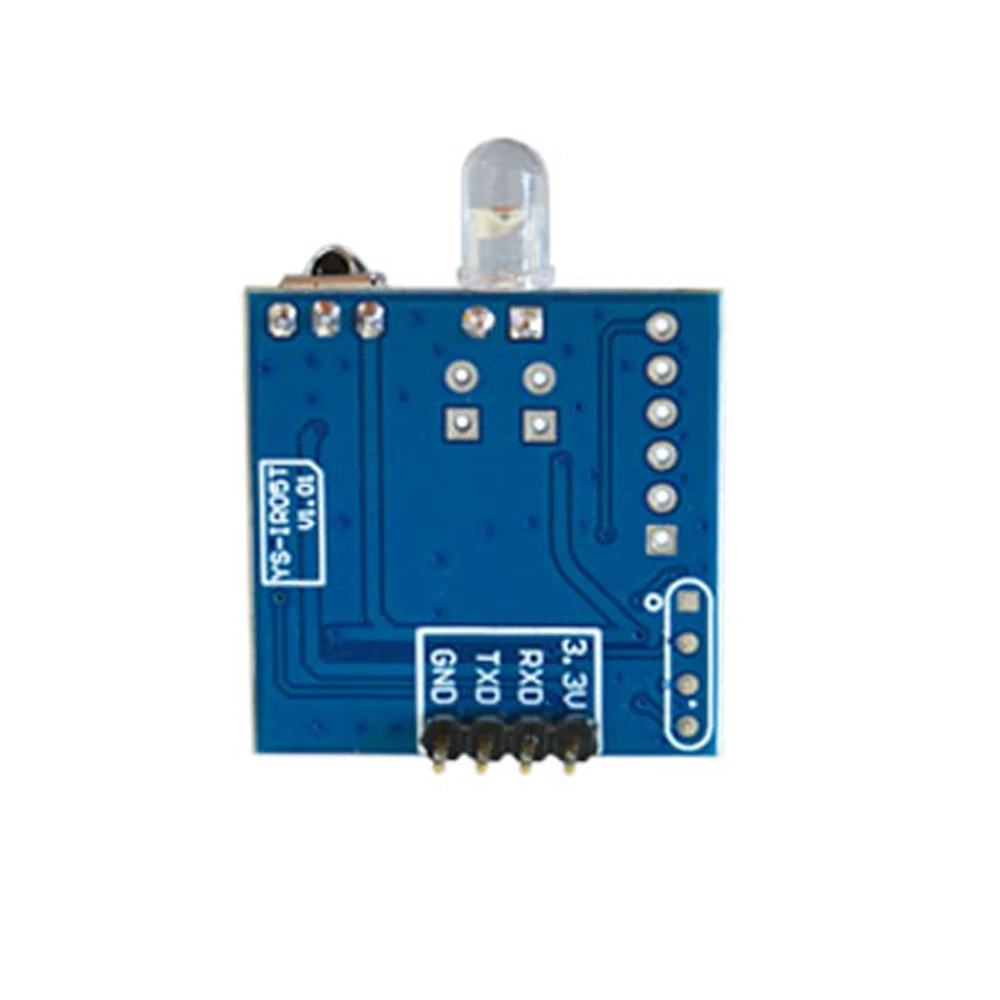

Módulo Decodificador Infravermelho ir Placa de Codificação Controle Remoto Uart Suporte Copyer Distância ar Condicionado tv Mp3 Player 610m

Parâmetro:

1>. Modelo: YS-IR05F

Tensão 2>.Work: DC 3.3V

3>. Corrente do trabalho: <100mA

4>.Stand-by atual: 30mA

5>. Emissão atual: 57mA

6>. Aprendendo a corrente do estado: 66mA

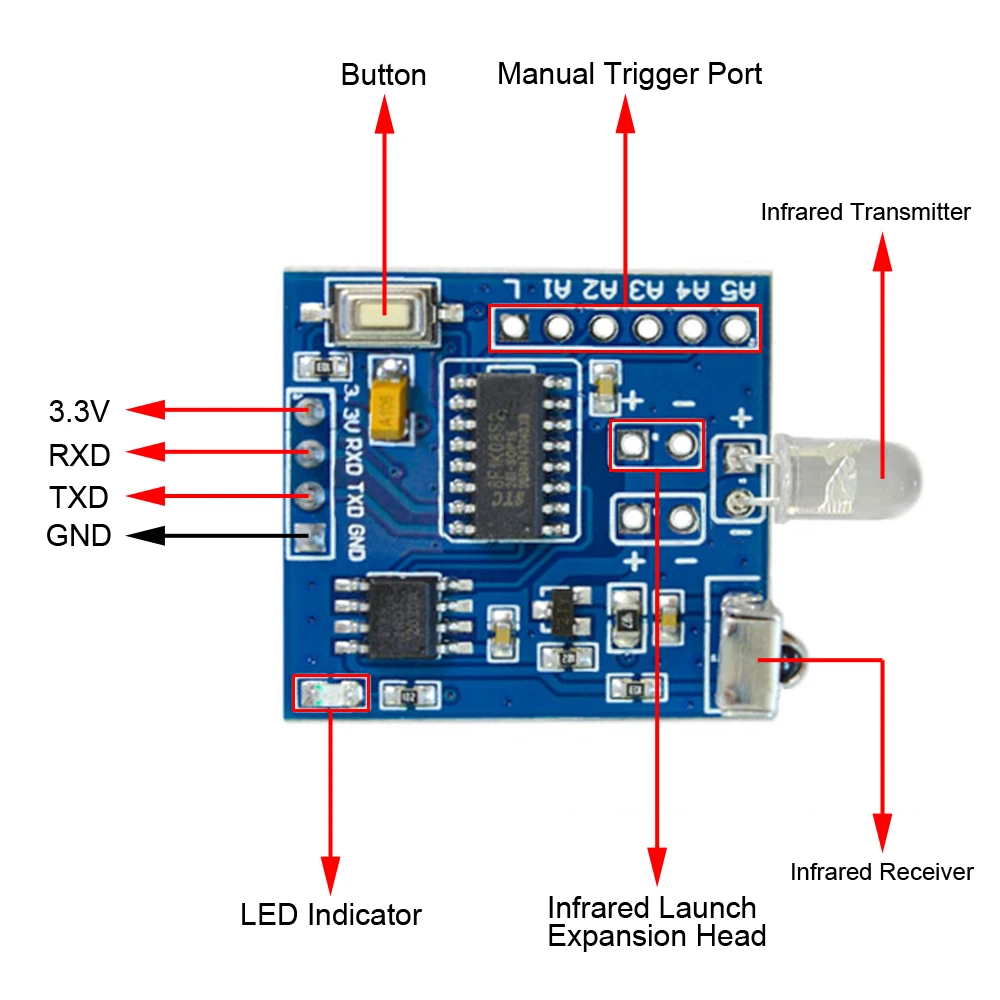

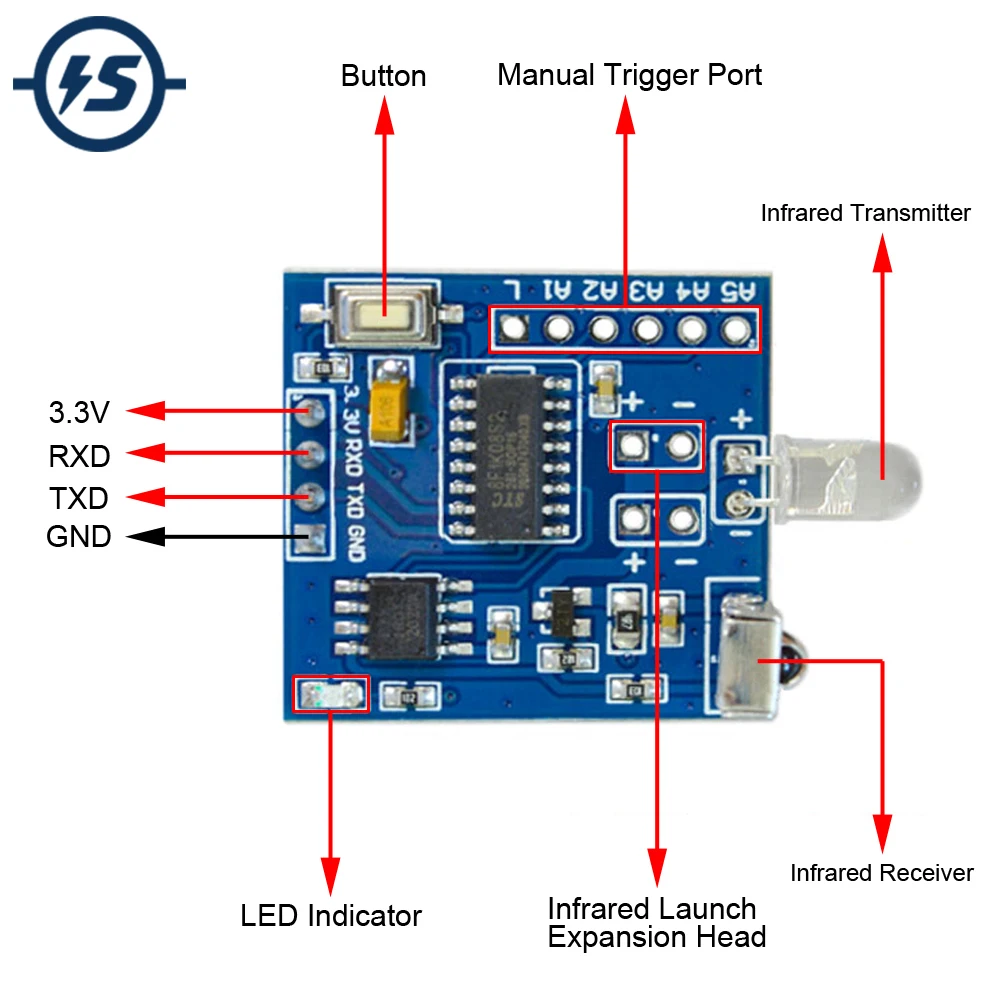

Método 7>.Communication: UART, nível 3.3V TTL

8>.Baud taxa: 9600bps

9>. Distância de recepção: 6-10 medidores (afetados pelo ângulo da luz ambiental)

Distância 10>.Emission: 6-10 medidores (afetados recebendo o equipamento no ângulo claro ambiental)

11>. Ângulo do transceptor: 45 graus

12>. Escala infravermelha da frequência do portador do apoio: 16-80KHz

13>. Temperatura operacional:-20 ? ~ 85 ?

14>. Umidade operacional: 5% ~ 95% RH

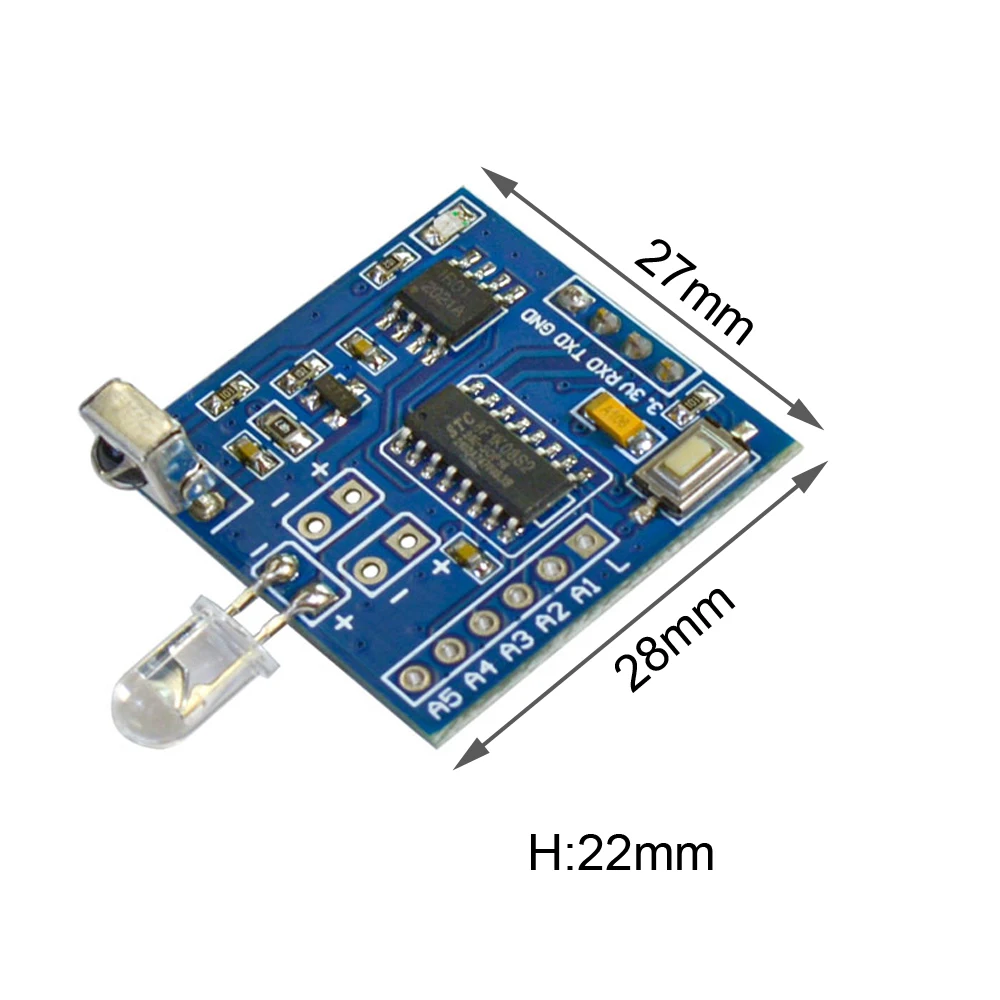

15>. Tamanho do PWB: 28*27*22mm

Função:

1>. Este módulo tem a função de decodificar e codificar o controlo a distância infravermelho, compatível com aparelhos eletrodomésticos comuns como: condicionador de ar, caixa de set-top, televisor, máquina satélite, fã bonde, MP3 player, equipamento de áudio, projetor, CD, DVD player, etc. Dispositivo do controlo a distância

2>. Uma vez que a chave entra no estado de aprendizagem, o sinal do controle remoto pode ser decodificado.

3>. O sinal infravermelho recebido é convertido internamente a um código específico e output através da porta serial, e o comprimento dos dados é 236 bytes.

4>. pode expandir 4 emissores infravermelhos para alcançar o controle total.

5>. decodificação de aprendizagem de longa distância, controle remoto, distância até 10 metros.

6>. A operação é simples, e a decodificação obtida é enviada originalmente de volta ao módulo para restaurar o sinal infravermelho correspondente.

7>. combinado com computador ou controle de porta serial de chip único, pode descartar todo o controle remoto para controle inteligente.

Aplicação:

Módulo 1>.single-chip + IR05F —> para alcançar aparelhos inteligentes de controle doméstico

2>. módulo do porto serial do wifi + módulo IR05F —> para conseguir o controlo a distância de dispositivos infravermelhos

3>.USB ao módulo serial port + IR05F —> para conseguir o equipamento infravermelho do controle do computador

4>. módulo porta serial Bluetooth + módulo IR05F —> para alcançar o telefone móvel, dispositivo infravermelho de controle IPad

1. Módulo Decodificador Infravermelho ir Placa de Codificação – Número do Modelo : 30pcs

2. Componentes Ativos – Cutomizado : Não

3. Controle Remoto Uart Suporte Copyer Distância ar – Nome da Marca : Finder

4. Componentes Eletrônicos e Peças – Número do Modelo : 30pcs

5. Condicionado tv Mp3 Player 6-10m – Cutomizado : Não

6. Módulo Decodificador Infravermelho ir Placa de Codificação – Nome da Marca : Finder
