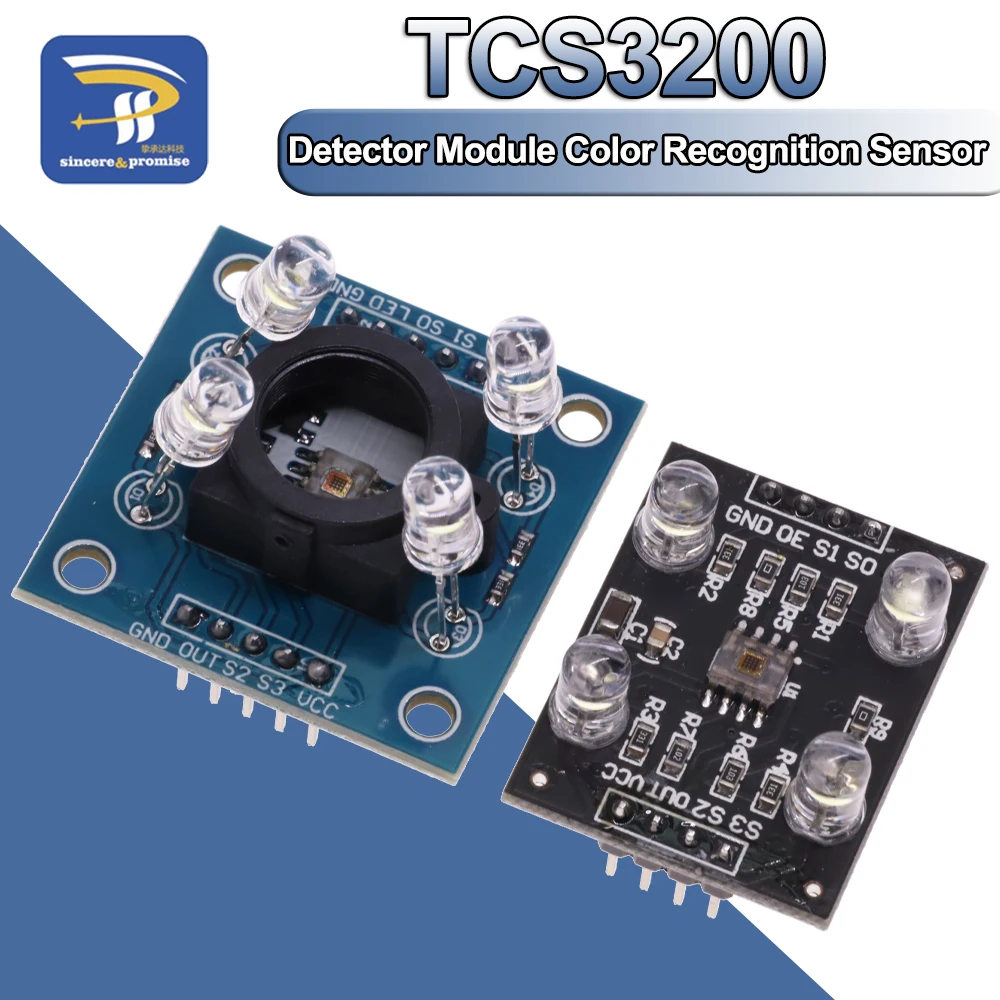

Módulo Detector de Reconhecimento de Cores Acessórios Sensor para Mcu Arduino Módulo Faça Você Mesmo Entrada dc 35v Gy31 Tcs3200 Tcs230
R$ 25,20
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Tcs3200 |
| Tensão de Alimentação | 3v-5v |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | Sincere&promise |
| Origem | CN (origem) |
1. Sensor de Reconhecimento de Cor para Mcu Arduino Módulo Faça Você Mesmo dc de Entrada – Ocasião : Grande Evento
GY-31 TCS230 TCS3200 cor sensor módulo cor reconhecimento sensor módulo
Descrição:
Usando chips importados TCS3200
TCS230 TCS3200 é versão atualizada
Alimentação fonte 3-5v
Interferência anti-luz
Um LED branco, pode controlar a luz, desligado.
Pode detectar a cor não luminosa do objeto
Melhor detecção distância 1cm
Princípio do sensor TCS3200 Color:
TCS230 8-pin SOIC superfície montagem pacote, em um único chip tem 64 fotodiodos. Esses diodos são divididos em quatro tipos. 16 do fotodiodo com um filtro vermelho; 16 fotodiodos com um filtro verde; 16 fotodiodos com um filtro azul; os 16 restantes sem qualquer filtro, podem passar toda a informação óptica. O chip de fotodiodo é escalonado, é possível que minimize a não uniformidade da radiação incidente, aumentando assim a precisão do reconhecimento de cores; por outro lado, a mesma cor do fotodiodo 16 é conectada em paralelo, uniformemente distribuída na matriz de diodos, você pode eliminar a cor do erro de posição. Trabalhe com dois pinos programáveis para selecionar dinamicamente o filtro desejado. Faixa de frequência de saída típica do sensor de 2Hz ~ 500 kHz, os usuários também podem selecionar dois pinos programáveis para 100%, 20% ou 2% do fator de escala de saída ou modo de desligamento. Fator de escala de saída para que a saída do sensor possa ser adaptada a diferentes faixas de medição e aumente sua capacidade de adaptação. Por exemplo, ao usar um contador de frequência de baixa velocidade, você pode escolher um pequeno valor de escala que o TCS230 producione frequência e contador.
Resumo:
1. placa importada do PWB das microplaquetas TCS3200 com chapeamento de ouro
2.TCS3200 é versão da elevação TCS230, melhor
Fonte 3.Power 3-5v
4. interferência anti-luz
5. LED branco, pode controlar o on e off.
6. pode detectar a cor não luminosa do objeto
7. Dimensões do PWB: (L) 33mm * (W) 25mm
Lista do transporte:
Como mostrado cor sensor module * 1
O procedimento simples do teste é como segue:
# Incluir
# Definir uchar unsigned char
# Define uint unsigned int
Duty cycle // S0, S1 para definir a saída; sbit S0 = P1 ^ 0
Sbit S1 = P1 ^ 1;
Sbit S2 = P1 ^ 3; // S2, S3 é definido para considerar o padrão de luz
Sbit S3 = P1 ^ 4;
Sbit OE = P1 ^ 2; // Habilitar
Void RS232 _ init ()
{
TMOD = 0X20; // Temporizador 1 no modo 1
SCON = 0x50;
PCON = 0X80; //
TH1 = TL1 = 0XFF; // 22.1184M cristal, a taxa de transmissão é definida para 115200
TR1 = 1;
TI = 0;
IR = 0;
}
Void send_char (uchar a) // enviar dados
{
SBUF = a;
Enquanto (TI = = 0);
TI = 0;
}
Uchar get_char () // recebendo dados
{
Enquanto (RI = = 0);
IR = 0;
Devolver SBUF;
}
Uint color_display (uchar m)
{
Tempo inteiro, a;
A = m;
TMOD = 0x61; // contador 1, Timer 0 está operando no modo de 16 bits
TH0 = TL0 = 0; // comece a contar do zero, o tempo
TH1 = TL1 = 0;
S0 = 1;
S1 = 1;
S2 = m e 0x01;
S3 = m e 0x02;
OE = 0;
TR0 = TR1 = 1;
Enquanto (TL1 <250);
TR1 = TR0 = 0;
OE = 1;
Tempo = TH0 * 256 + TL0;
Retorno (tempo);
}
Vazio principal ()
{Uint temp;
RS233 _ init ();
OE = 1;
Enquanto (1)
{Temp = color_display (get_char ());
RS233 _ init ();
Send_char (temp / 1000);
Send_char (temp % 1000/100);
Send_char (temp % 100/10);
Send_char (temp % 10);
}
}
Através da porta serial para selecionar o tipo de canais de cor, e depois devido às cores diferentes correspondentes ao tempo diferente (valor de contagem do mesmo), para determinar as cores diferentes.
2. dc 3-5v Gy-31 Tcs3200 Tcs230 – Peso : 2000g
9512
7. Componentes e Aparelhos Eletrônicos – Material : Látex
8. Sensor de Reconhecimento de Cor para Mcu Arduino Módulo Faça Você Mesmo dc de Entrada – Estilo da Forma : Round
9. dc 3-5v Gy-31 Tcs3200 Tcs230 – Ocasião : Grande Evento
10. Módulo Detector de Reconhecimento de Cores Acessórios – Peso : 2000g
7. Componentes e Aparelhos Eletrônicos – Material : Látex
8. Sensor de Reconhecimento de Cor para Mcu Arduino Módulo Faça Você Mesmo dc de Entrada – Estilo da Forma : Round
9. dc 3-5v Gy-31 Tcs3200 Tcs230 – Ocasião : Grande Evento
10. Módulo Detector de Reconhecimento de Cores Acessórios – Peso : 2000g
