O AD8307 é um amplificador logarítmico de múltiplos estágios com uma faixa dinâmica de 92 dB (-75 dBm + 17 edBm) e uma frequência inferior a 500 MHz. Baixo consumo de energia 3 V é de apenas 225 mW. Pode ser amplamente utilizado em sistemas de comunicação e instrumentação de alta frequência que precisam de medição precisa da potência do sinal.

Parâmetros do módulo:

Modelo do módulo: AD8307

Tipo do módulo: Detector logarítmico do RF

Tensão do módulo: DC5V

Fonte do módulo atual: 9mA

Formulário do sinal da entrada: único-terminado

Tensão de entrada: -75dBm-+ 17dBm

Frequência de entrada: 20Hz-500MHz

Impedância de entrada: 50 ohms

Faixa de tensão de saída: 0.2V-2.5V; sujeito a medição real, existem diferenças entre diferentes módulos

Características do sinal de entrada: acoplamento; pode ser onda senoidal contínua ou pulso. O circuito precisa ser modificado para medição de pulso. O padrão do módulo é detecção média contínua.

Corrente de saída: 2mA (max); a saída é um sinal de tensão, geralmente sem corrente.

Alcance dinâmico do módulo: melhor que 90dB

Proteção do módulo: nenhum; nenhuma proteção reversa da conexão, proteção atual ilimitada

Escudo do módulo: nenhuma tampa do protetor

Fatores de aquecimento do módulo: tensão de alimentação excessiva danifica o chip ou o módulo está danificado

Temperatura de trabalho do módulo: -40 ?-+ 85 ?; categoria industrial

Características do módulo: regulamento altamente estável em temperaturas diferentes, amplificador logarítmico multiestágio completo, C.C. inteiramente diferencial acoplou o trajeto do sinal

Aplicações: Medição do poder do transmissor, medição da força do receptor, medição do poder da antena do transmissor, nível do sinal à conversão do decibel, etc.

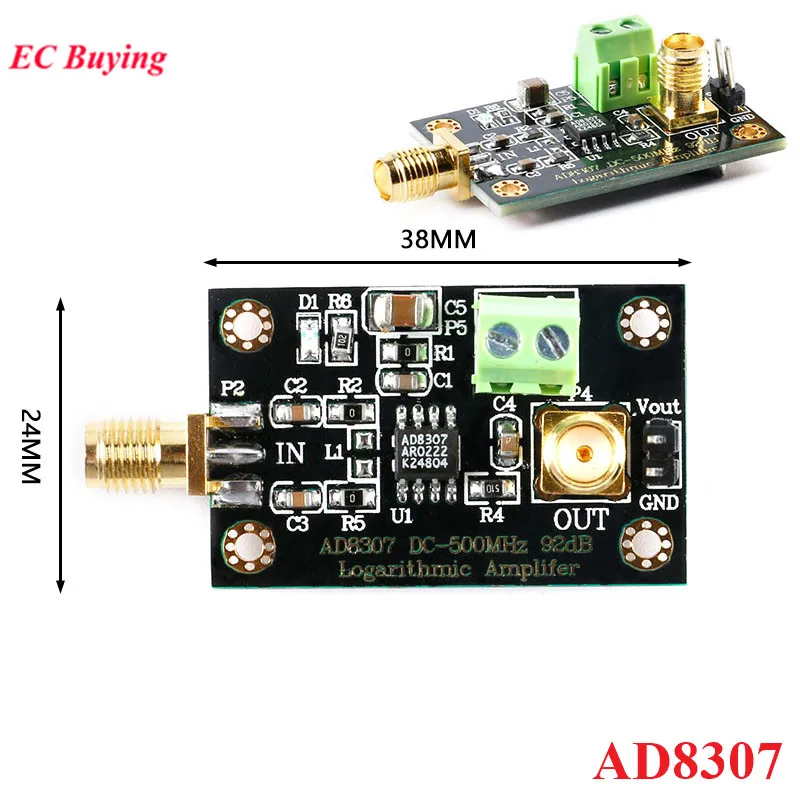

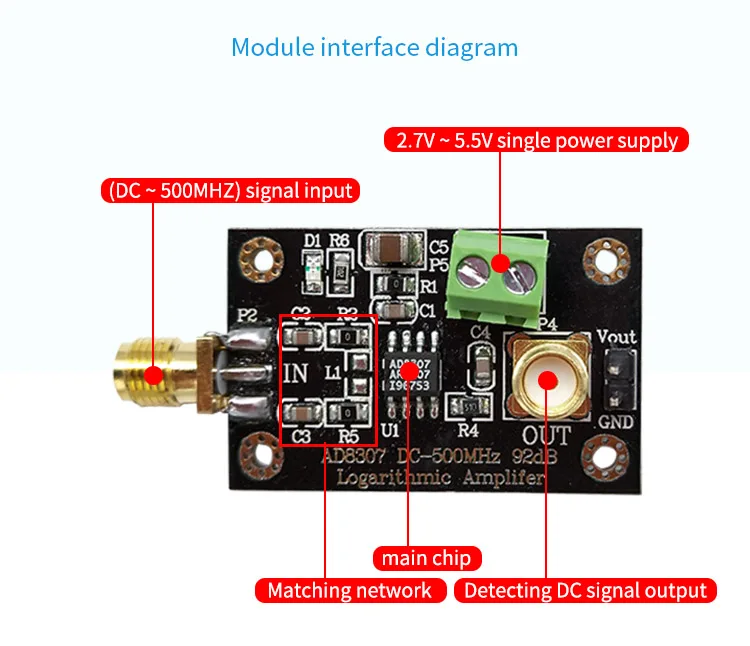

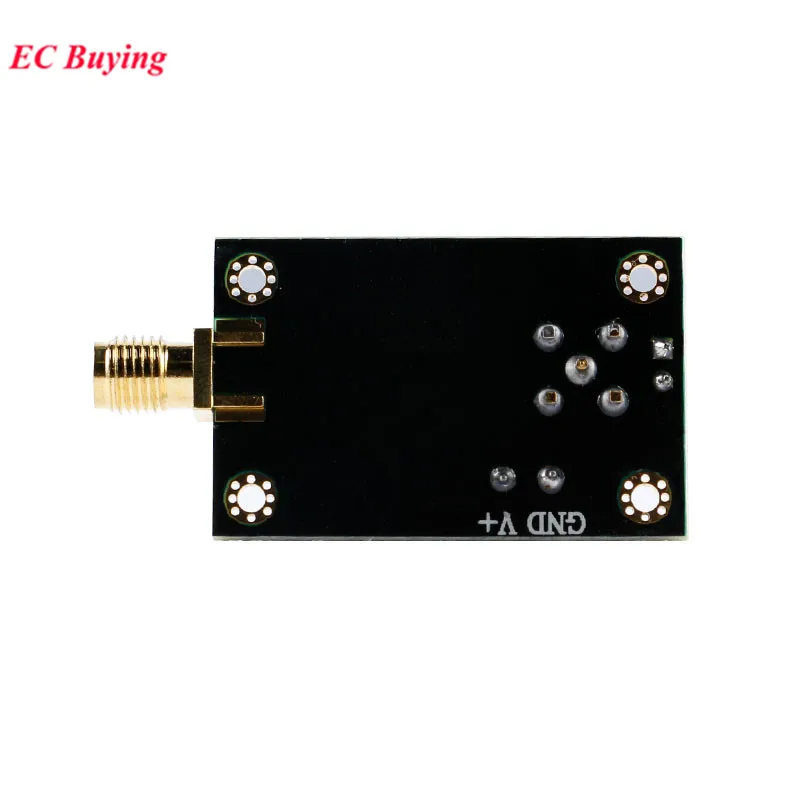

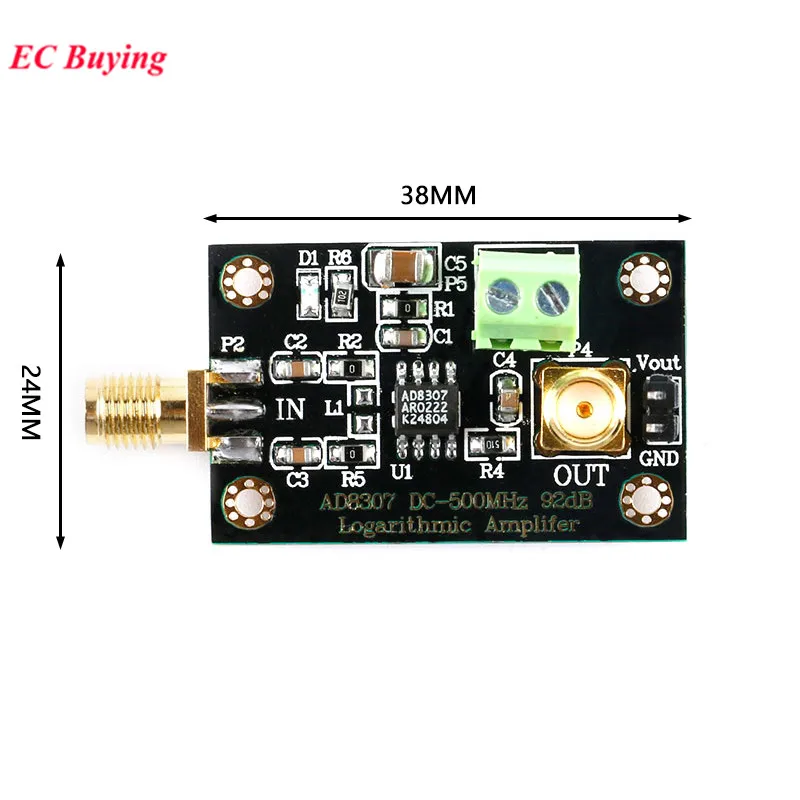

Tipo da relação do módulo: Entrada e saída do sinal do SMA, base do poder 3.81-2PIN

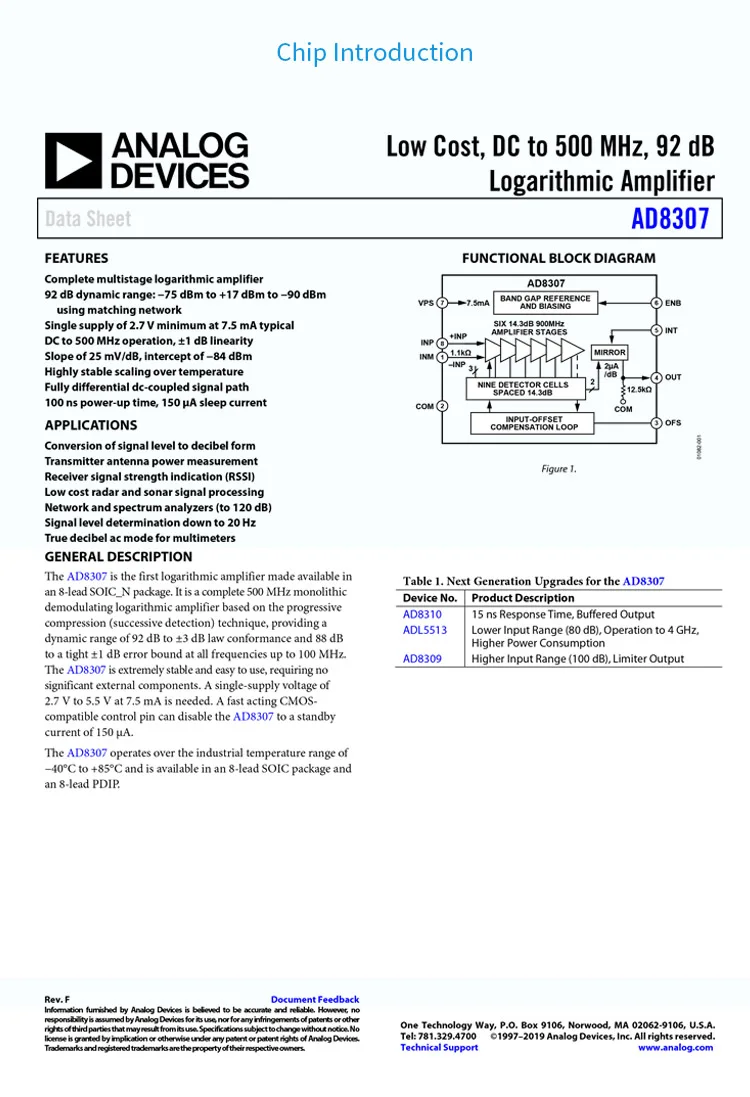

AD8307 é o primeiro amplificador logarítmico. É um amplificador logarítmico de demodulação de chip único completo de 500MHz que usa tecnologia de compressão progressiva (detecção contínua). Ele pode fornecer 92dB (consistência de regra ± 3dB) e 88dB em freqüências de até 100MHz. ± Limite apertado do erro 1dB) escala dinâmica. O pino de controle rápido CMOS-compatível da execução pode desabilitar a corrente à espera do AD8307 a 150µA. A faixa dinâmica se estende de aproximadamente-75 dBm (onde dBm se refere a uma fonte de 50O, ou seja, a amplitude da onda senoidal é aproximadamente 50. ± 56µV) a + 17dBm (amplitude sinusoidal ± 2,2 V). Uma rede de entrada simples pode reduzir esse intervalo para-88dBm para + 3dBm. Na parte central deste intervalo, a linearidade logarítmica é geralmente entre ± 0,3 dB e 100MHz, com apenas uma ligeira diminuição a 500MHz.

Não há limite mínimo de frequência para AD8307, e a frequência mínima de áudio pode atingir 20Hz ou menos. Pode ser usado para medição do poder do transmissor, medição da força do receptor, medição do poder da antena do transmissor, nível do sinal para conversão de decibéis, etc.

Características:

* Amplificador logarítmico multiestágio completo

* 92 dB faixa dinâmica: – 75 dBm a + 17 dBm,

* Usando a rede combinando pode conseguir-90dBm

* Única tensão de alimentação: mínimo 2,7, alimentação atual: 7.5mA (valor típico)

Frequência do * Working: DC a 500MHz, linearidade: ± 1dB

* Inclinação: 25mV/dB, corte: -84dBm

* Alta estabilidade em toda a faixa de temperatura

* Complete diferencial DC acoplado caminho do sinal

* Power-on tempo: 100ns, standby atual: 150µA

Detalhes:

Atual of150uA.AD8307 é o primeiro amplificador logarítmico. Ele usa 8 pinos SIC_N tecnologia de vedação. É um amplificador logarítmico de demodulação de chip único de 500MHz com tecnologia de compressão progressiva (detecção contínua). Ele pode fornecer 92dB (,+ 3dB consistência regra) 88dB (+ 1dB limite de erro apertado) faixa dinâmica quando a freqüência é de até 100MHz.

AD8307 é extremamente estável e fácil de usar, basicamente sem componentes externos. Ele opera em 2.7V a 5.5V tensão de alimentação única (7.5mA). CMOS-compatível rápida execução controle Pin desativa AD8307 atual para 150 UA

2. Circuitos Integrados

Precauções para usar o módulo:

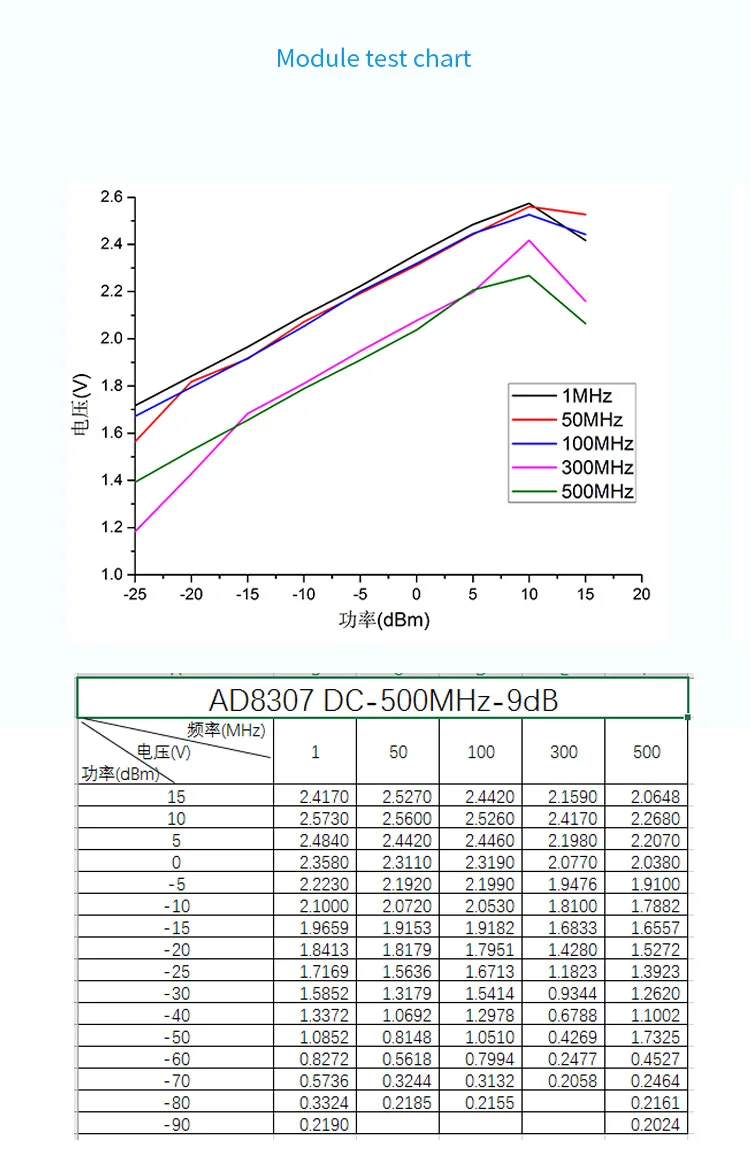

(1) O poder de entrada máximo do módulo do detector é + 17dBm, e a escala dinâmica é 92dB. Existem medições reais para ver que as não-linearidades começam a aparecer quando excedem-10dBm.

(2) não há nenhuma conexão reversa do módulo, e não há nenhuma proteção de limitação atual; ao usar o módulo, tenha cuidado para não inverter a conexão, caso contrário, irá danificar facilmente o chip ou módulo.

(3) O módulo é um módulo de baixa potência e a fonte de alimentação não excede 5,5 V.

(4) Como o módulo é um dispositivo de alta precisão, a fim de evitar interferências desnecessárias, recomenda-se usar uma fonte de alimentação linear.

(5) Recomenda-se usar a interface SMA para o sinal de entrada. Mau contato ou fios de má qualidade podem causar atenuação do sinal ou ruído excessivo, tornando a medição imprecisa.

(6) A resposta e a escala dinâmica do módulo do detector em freqüências diferentes serão diferentes, e há umas diferenças entre módulos diferentes, que é normal e não um problema do módulo

3. Módulo do Detector Logarítmico do rf Poder

Perguntas frequentes:

P: Não há resposta ao medir a potência do pulso A saída é uma linha reta.

A: A função padrão do módulo é detecção de energia. Não pode detectar pulso ou energia instantânea. Você precisa mudar o capacitor C4 para um valor de capacitor pequeno para detectar pulso e potência instantânea. Geralmente, quanto maiores os requisitos instantâneos, o capacitor C4 pode ser removido.

P: Comprei dois módulos. A tensão de saída é diferente na mesma condição de teste É normal

R: Existem diferenças individuais entre os módulos. Os detalhes reais medidos são dados típicos, e os parâmetros específicos foram medidos.

P: Qual é o uso da rede correspondente inserida

R: O AD8307 é compatível com uma frequência de detecção de 500MHz. A impedância da entrada exigida em freqüências diferentes é diferente. Os parâmetros padrão são compatíveis com a maioria das frequências.
