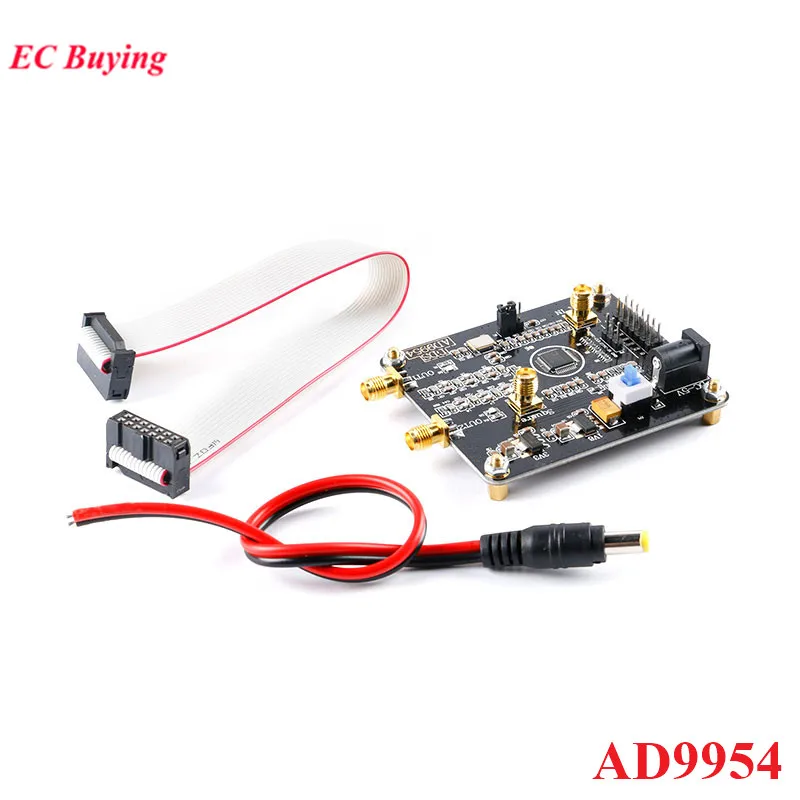

Módulo Gerador de Sinal Dds Alta Velocidade Onda Senoidal Quadrado Radiofrequência Fonte de Sinal rf 400m Frequência Principal Ad9954

1. Componentes Eletrônicos e Peças

Nota: Driver AD9959 DDS, faça um pedido para os clientes que precisam dele, e não selecione os que não precisam dele, obrigado!

Parâmetros do módulo:

Modelo do módulo: AD9954

Tipo do módulo: síntese digital frequência fonte

Módulo de alimentação: DC-5V

Corrente do módulo: 100mA (MAX); corrente quieta 48mA (TYPE) corrente normal 92mA (TYPE)

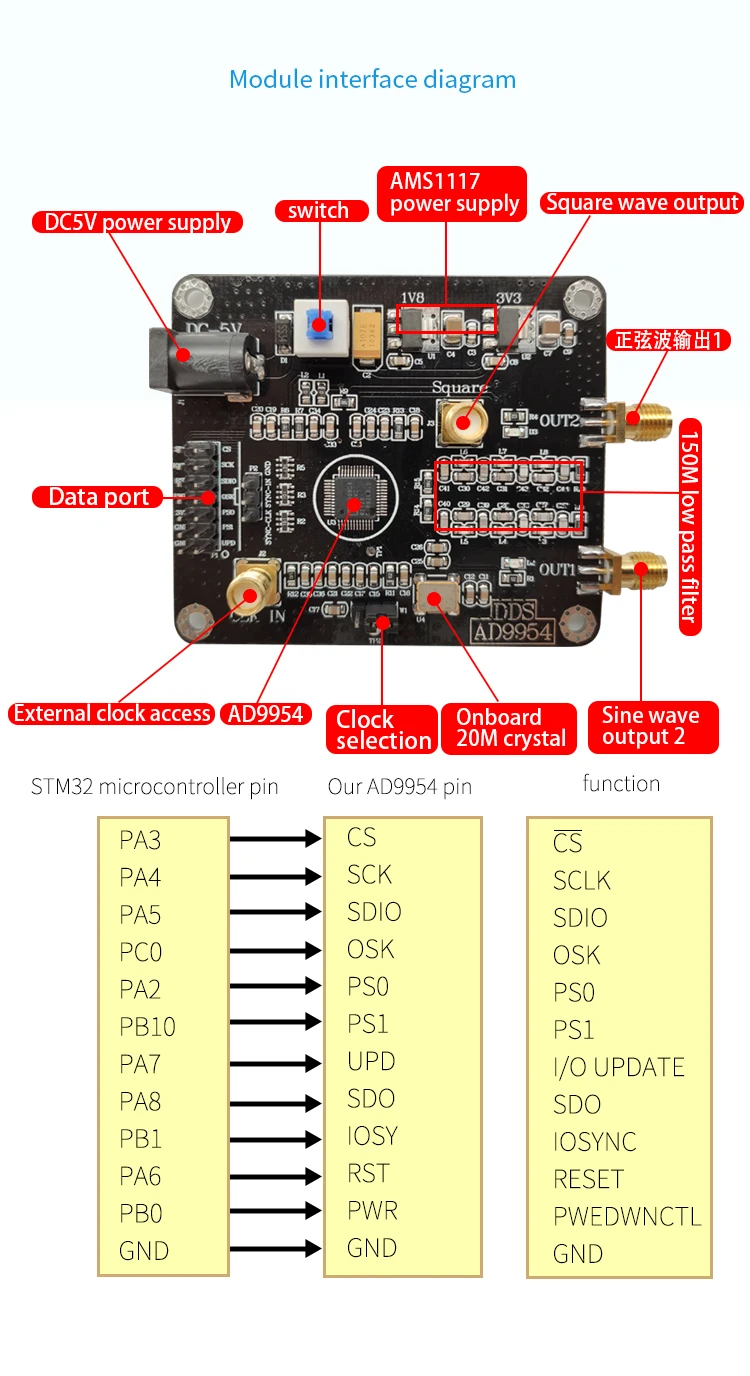

Comunicação módulo protocolo: SPI serial

Módulo oferece rotinas: STM32F103RCT6

Plataforma rotineira: STM32F103X-M3 KEIL5 versão código fonte

Frequência principal do sistema do módulo: 400MHz (MAX)

Resolução DAC dígitos: 14 dígitos

Fase bits acumulador: 32 bits

Interface de saída do módulo: SMA; 24 horas sal spray anti-oxidação

Sinais de saída do módulo: onda senoidal, onda quadrada; onda senoidal com filtro passa-baixa de 150MHz. Saída quadrada do acoplamento do eixo.

Canal de saída do módulo: 2 diferencial do canal; a diferença da fase é 180 graus, saída de alta frequência terá a mudança de fase devido ao filtro

As características do sinal do módulo: a onda senoidal não tem saída de acoplamento; a saída tem seu próprio componente DC. Quando você estiver conectado ao equipamento de radiofrequência, adicione um bloco DC, ou você pode usar diretamente um osciloscópio para medir

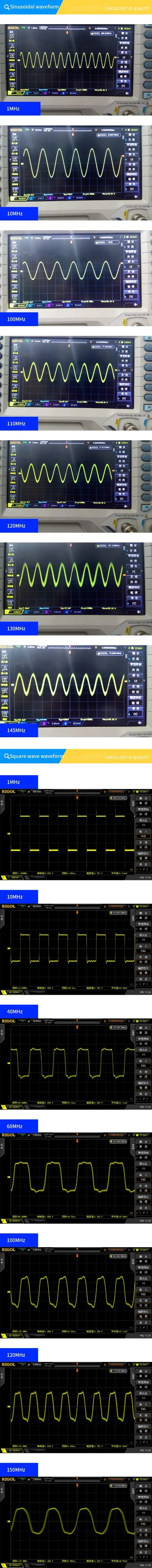

Maior frequência principal saída sinal sine gama: 1Hz-140MHz

Faixa de sinal de onda quadrada: 1Hz-120MHz 10MHz ou mais requer uma impedância de entrada do osciloscópio de 50 ohms

Amplitude da saída: onda senoidal 200mVpp (MAX) onda quadrada 3.3 Vpp; a amplitude da onda senoidal diminui com frequência crescente, a forma de onda quadrada muda com frequência crescente

Saída impedância: 75 ohms

Características do módulo: diversos; gerador de sinal senoidal de capacidade elevada do DDS, filtro elíptico de ordem elevada,

Baixo ruído regulador chip, etc.

Aplicação do módulo: diversos; geração do sinal da frequência, onda senoidal, geração quadrada do sinal da onda, excitação do sensor.

Descrição do módulo:

AD9954 é um sintetizador digital direto da frequência (DDS), usando a tecnologia a mais atrasada, incorporado um DAC de capacidade elevada de alta velocidade, forma um sintetizador programável, de alta frequência digital completo, pode produzir até 150MHz frequência ágil saída analógica onda senoidal.

Pode conseguir o salto rápido da frequência, e igualmente tem a afinação precisa da frequência (0.01Hz ou uma definição mais alta) e os harmónicos da fase (intervalo 0.022 °), o programa padrão são 1hz ajustável. Se os usuários precisam de maior precisão, eles precisam mudar o programa por si mesmos. Pode ser programado através de uma porta I/O serial de alta velocidade. A RAM estática incorporada do dispositivo suporta funções de varredura de frequência flexíveis em vários modos e suporta modos de varredura lineares definidos pelo usuário; Ao mesmo tempo, um comparador de alta velocidade on-chip é embutido, adequado para aplicações que exigem saída de onda quadrada. Com a ajuda do oscilador no chip e do circuito PLL, os usuários podem criar o relógio do sistema do dispositivo de várias maneiras. A temperatura operacional nominal do AD9954 é a faixa de temperatura industrial estendida.
