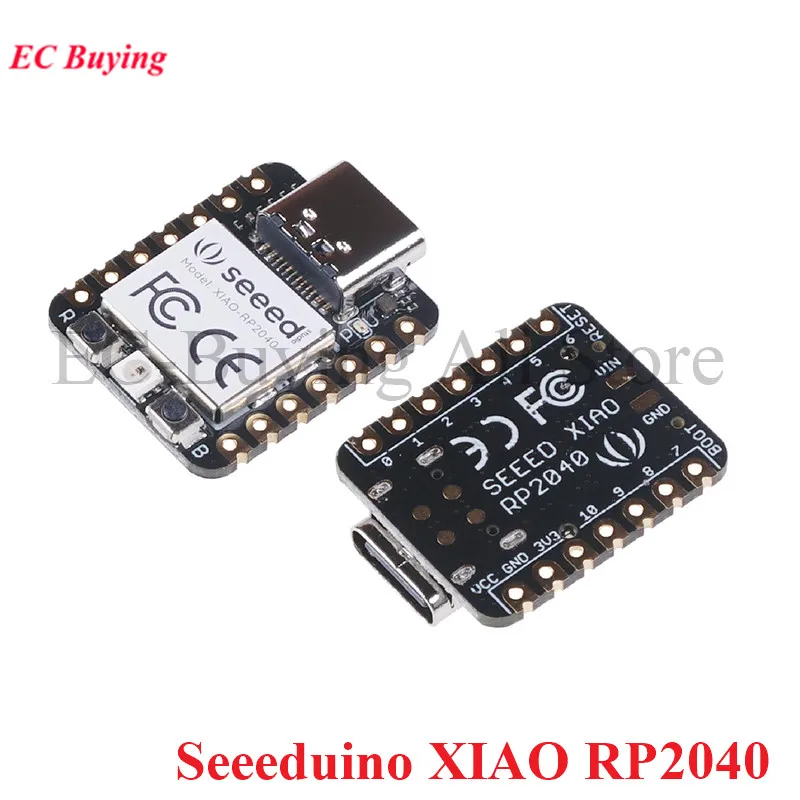

Módulo Placa Desenvolvimento Chip Seeeduino Xiao Raspberry pi Rp2040 Arduino Micropython Circuitpython

• MCU poderoso: processador do BRAÇO Cortex M0 + do Duplo-núcleo, relógio flexível que corre até 133 MHz

• Recursos ricos no chip: 264KB de SRAM e 2MB de memória Flash integrada

• Compatibilidade flexível: Suporte Micropython/para Arduino/CircuitPython

• Operação fácil do projeto: Breadboard-friendly e SMD design, sem componentes na parte de trás

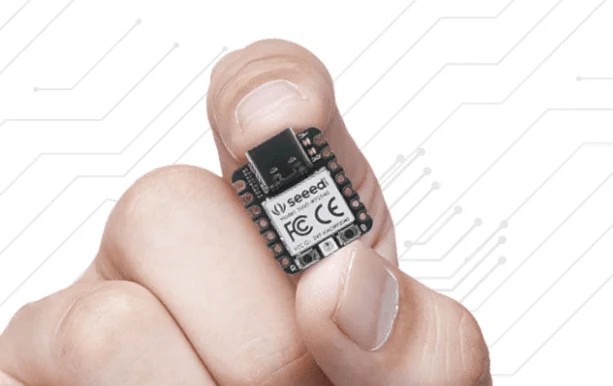

• Tamanho pequeno: Tão pequeno quanto um polegar (20×17,5mm) para dispositivos portáteis e pequenos projetos

• Múltiplos
  Interfaces: 11 pinos digitais, 4 pinos analógicos, 11 pinos PWM, 1 interface I2C, 1 interface UART, 1 interface SPI, 1 almofada de ligação SWD
  Interface

• Ampla compatibilidade: Pins compatíveis com Seeeduino XIAO e suportes

1. Circuitos Integrados

Para além da poderosa CPU, o XIAO RP2040 tem 2MB de Flash a bordo. 11 pinos digitais, 4 pinos analógicos, 11 pinos PWM, 1 interface I2C, 1 interface UART, 1 interface SPI, 1 interface SWD Bonding pad. Alguns PINs têm várias funções, Além disso, XIAO RP2040 suporta o USB Type-C
Interface que pode fornecer energia e baixar o code.1 Botão Reset, 1 botão BOOT, 1 LED RGB programável pelo usuário, 1 LED de energia, 2 indicadores de status e 1 LED de usuário estão a bordo, permitindo que os desenvolvedores depurem seu código muito facilmente.

O XIAO RP2040 é muito compacto porque todos os componentes eletrônicos são soldados na mesma superfície da placa, o que significa que você pode facilmente soldar o XIAO RP2040 ao seu próprio PCB. XIAO RP2040 é pin-compatível com, Assim XIAO RP2040 pode ser aprendido e desenvolvido usando a placa da expansão de.

2. Módulo Placa Desenvolvimento Chip Seeeduino Xiao Raspberry

O XIAO RP2040 suporta totalmente C/C ++ e MicroPython porque usa o mesmo chip (RP2040) que o.

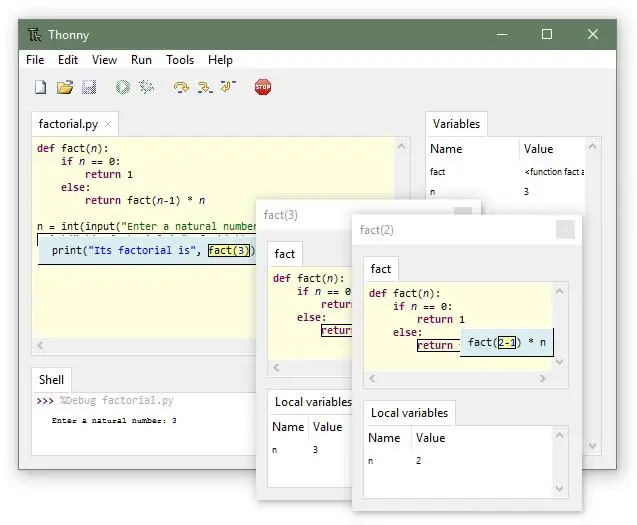

Você também pode usar o editor Thonny para programar como se você estivesse usando

3. Componentes Ativos

Ei comunidade, nós criamos umCanal em nosso servidor Discord, por favor clique para participar de 24/7/365 fazendo, compartilhando, discutindo e ajudando uns aos outros.

Atenção:

Todos os pinos de I/O são 3.3V, por favor, não insira mais de 3.3V, caso contrário, a CPU pode ser danificada.

---

Especificação

• CPU: processador Dual-core ARM Cortex M0 +, relógio flexível correndo até 133 MHz

• Armazenamento: 264KB de SRAM, e 2MB de memória Flash on-board

• PINs de E/S: 11 pinos digitais, 4 pinos analógicos, 11 pinos PWM

• Interface:1 interface I2C, 1 interface UART, 1 interface SPI, 1 interface SWD Bonding pad

• Fonte de alimentação e interface de download: interface USB Tipo C

• LEDs: 1 usuário LED, 1 LED de alimentação, dois LEDs para porta serial download, 1 LED RGB

• Botão: 1 botão RESET, 1 botão BOOT

• Power Pads: Para a alimentação da bateria

• Compatibilidade do software: Suporte Micropython/for Arduino/CircuitPython

• Cobertura de projeção para proteção do circuito

• Dimensões: 20×17,5×3,5mm

Aplicação

• Dispositivos vestíveis

• Prototipagem rápida (diretamente ligada ao PCB expandido como um sistema mínimo)

• Perfeito para todos os projetos precisam mini para Arduino

• Teclado DIY

• Desenvolvimento USB (USB para multi-canal TTL/modo host USB, etc.)

Comparação entre Seeeduino XIAO e XIAO RP2040

Item	RP2040 XIAO	Seeeduino XIAO
Processador	BRAÇO® Cortex® M0 + @ 133MHz do Duplo-núcleo	BRAÇO® Cortex®-M0 + @ 48MHz
Flash	2MB	256KB
Botão Onboard	Botão Reset/Botão Boot	Nenhum botão (reset pad)
LED RGB	LED RGB a cores	Nenhum
Pin analógico	4	11
Pin PWM	11	10
Saída DAC	Nenhum	1
Linguagem programação	Para Arduino MicroPython CircuitPython	Para Arduino

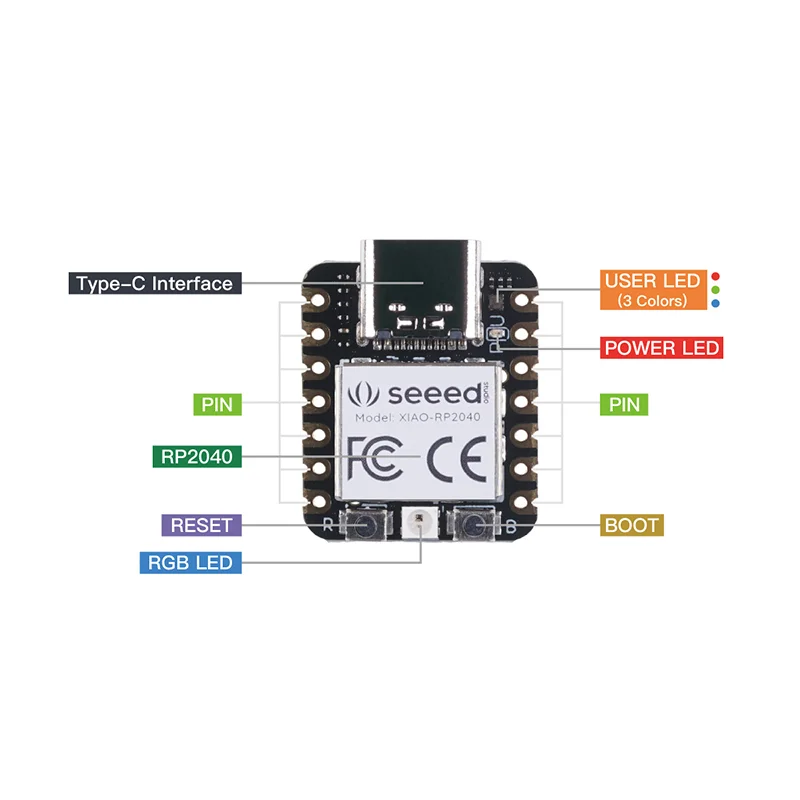

Pinagem Hardware

4. Circuitos Integrados

5. Módulo Placa Desenvolvimento Chip Seeeduino Xiao Raspberry
