Monitor de Saída de Corrente de Baixa Alta Tensão Bidirecional Ina285 Módulo

1. Circuitos Integrados

2. Monitor de Saída de Corrente de Baixa

3. Componentes Ativos

1 Características

• Ampla faixa de modo comum: -14 V a + 80 V
• Tensão deslocada: ± 20 µV
• CMRR: 140 dB
• Precisão:
-± 1.4% Erro do ganho (máximo)
-0.3 µV/°C Deslocamento Drift
-0,005%/° C Ganho Drift (Max)
• Ganhos disponíveis:
-50 V/V: INA282
-100 V/V: INA286
-200 V/V: INA283
-500 V/V: INA284
-1000 V/V: INA285
• Corrente quieta: µA 900 (máximo)

2 Aplicações

• Equipamento Telecom
• Automóvel
• Gestão Energia
• Inversores solares

3 Descrição

A família INA28x inclui os dispositivos INA282, INA283, INA284, INA285 e INA286. Esses dispositivos são monitores de derivação de corrente de saída de tensão que podem detectar quedas em derivações em tensões de modo comum de-14 V a + 80 V, independentemente da tensão de alimentação. O baixo deslocamento da arquitetura zero-drift permite a detecção de corrente com gotas máximas através do shunt tão baixas quanto 10 mV os amplificadores do sentido atual do full-scale.These operam de um único + 2.7-V à fonte + 18-V, desenhando um máximo de 900 µA da corrente da fonte. Esses dispositivos são especificados na faixa de temperatura de operação estendida de-40 °C a + 125 °C e oferecidos em pacotes SOIC-8 e VSSOP-8.

Pacote incluído:

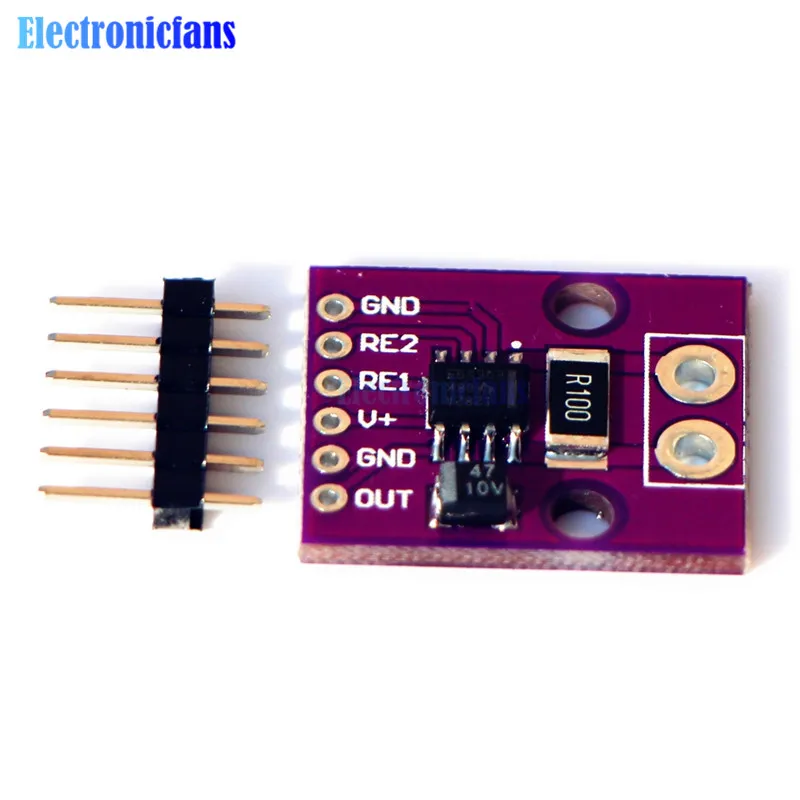

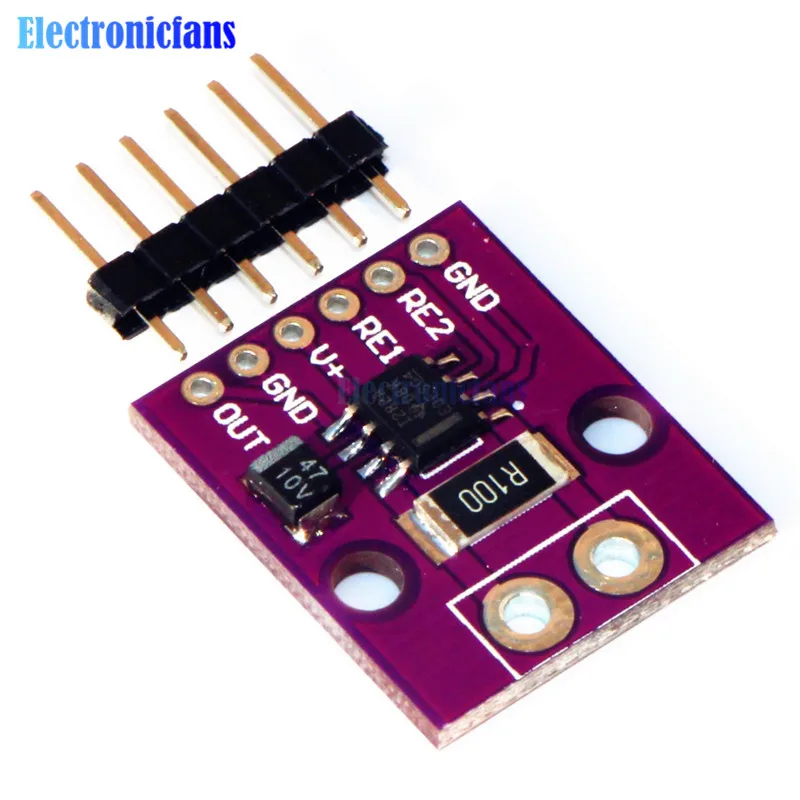

1pc * INA282 Bidirecional Baixa/Alta Tensão Lateral Saída Atual Shunt Monitor Module
