Motor de Passo para Arduino para Substituição L293d Servo Driver Pca9685 Pwm

1. Motor de Passo para Arduino para Substituição

Faça a sua própria festa do motor com um escudo do motor e uma variedade fina de motores!

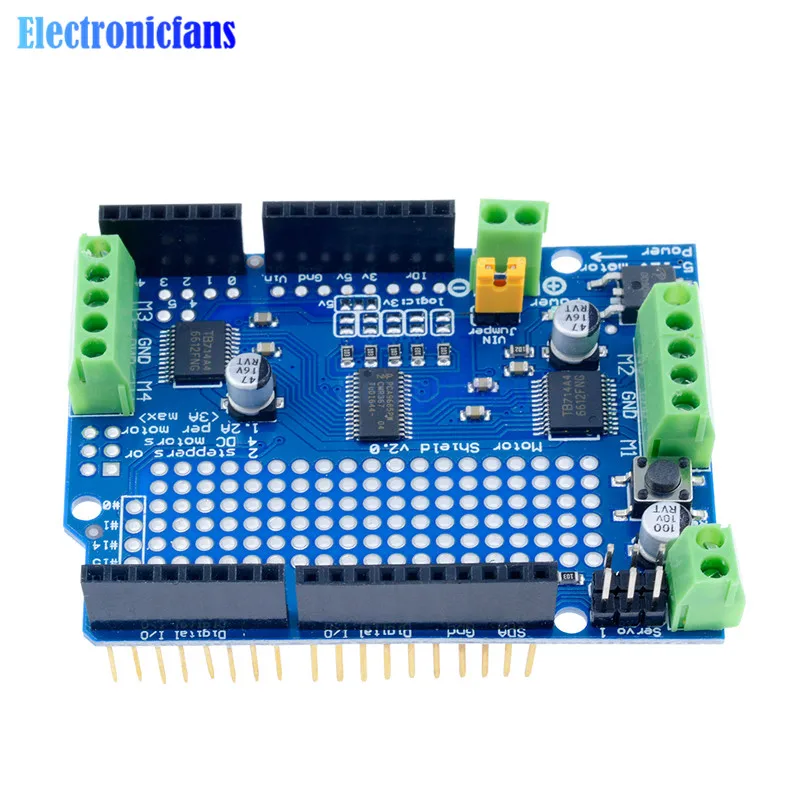

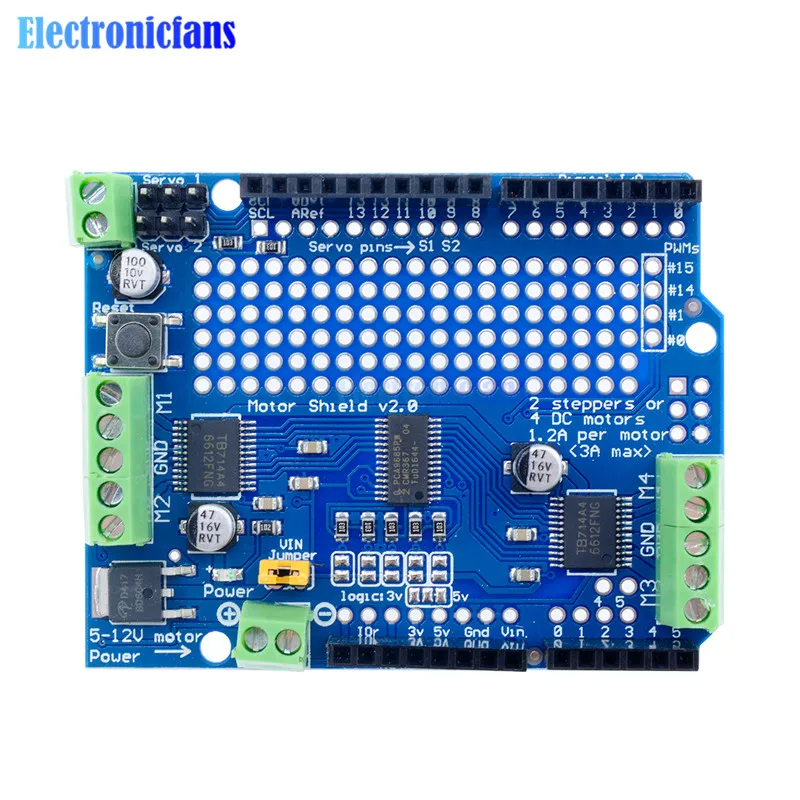

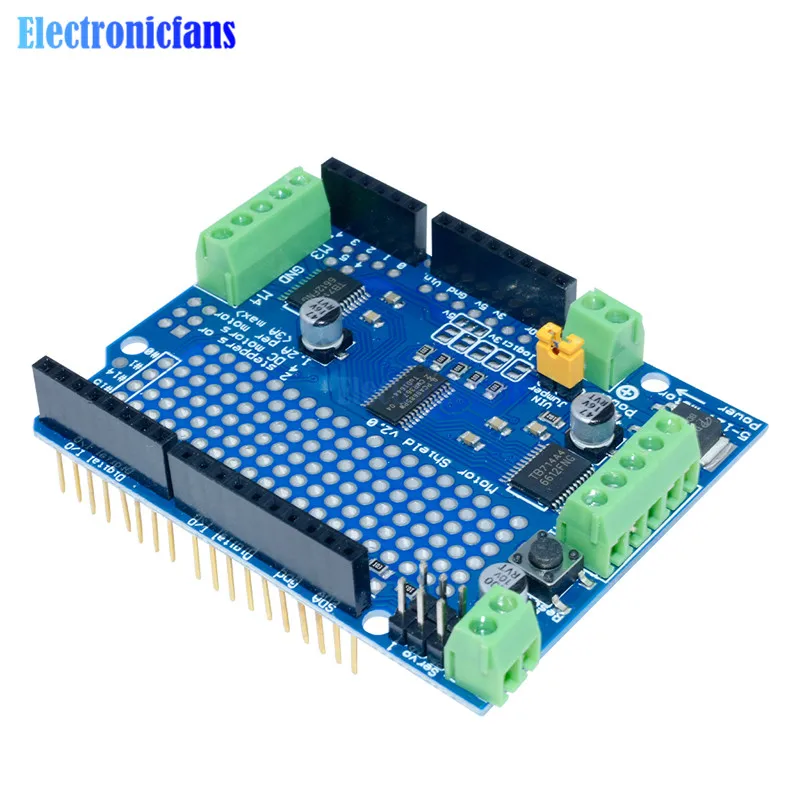

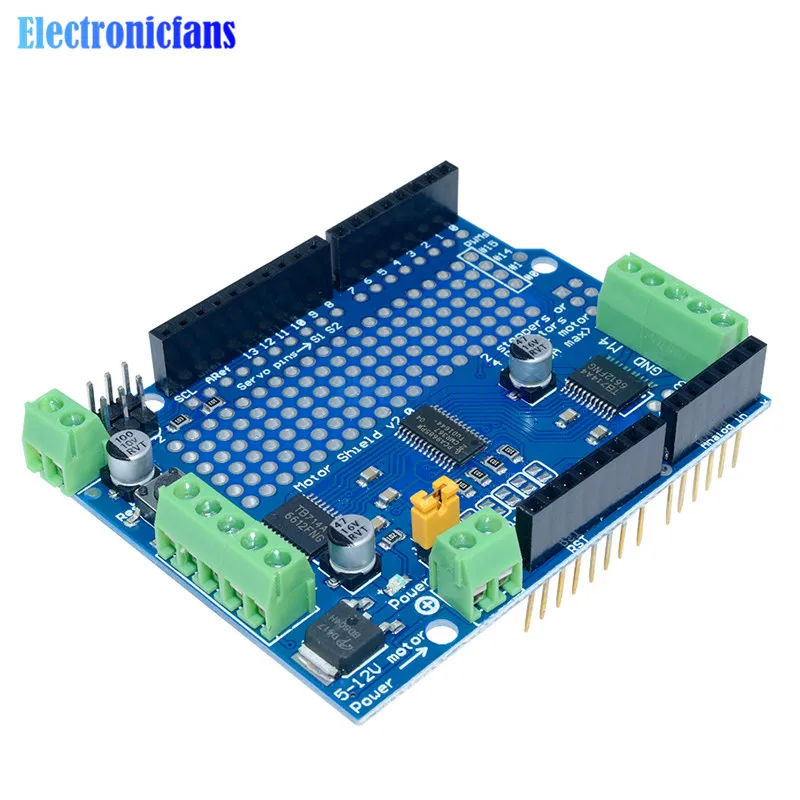

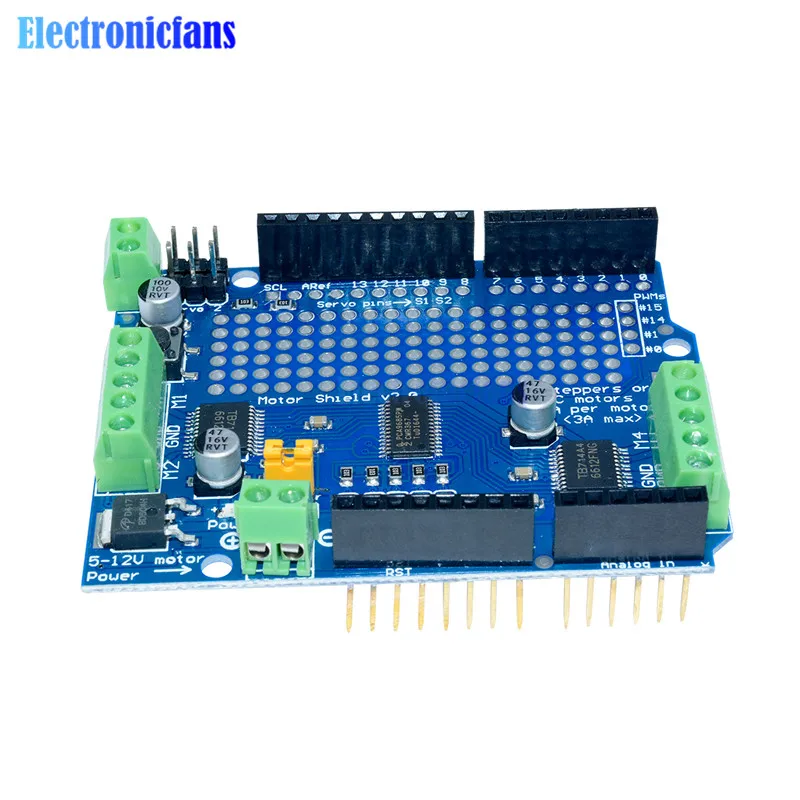

O kit original L293D Motorshield é um dos nossos kits mais amados, mantivemos a capacidade de dirigir até 4 motores DC ou 2 motores de passo, mas adicionamos muitas melhorias:

Em vez de um driver darlington L293D, agora temos o driver MOSFET TB6612: com 1,2A por canal e capacidade de corrente de pico 3A. Ele também tem quedas de tensão muito mais baixas no motor, para que você obtenha mais torque de suas baterias, e também há diodos flyback embutidos.

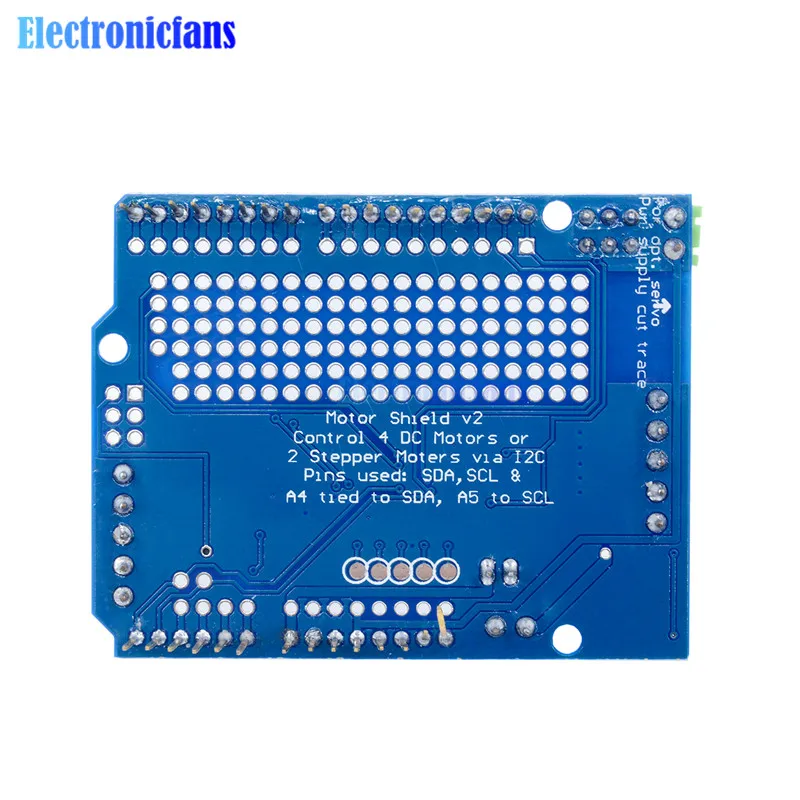

Em vez de usar uma trava e os pinos PWM do Arduino, temos um chip de driver PWM totalmente dedicado a bordo. Este chip lida com todos os controles do motor e velocidade sobre I2C. Apenas dois pinos (SDA e SCL) são necessários para acionar os vários motores e, como é o I2C, você também pode conectar outros dispositivos ou escudos I2C aos mesmos pinos. Isso também torna drop-in compatível com qualquer para Arduino.

Design completamente empilhável: 5 pinos de seleção de endereço significam até 32 escudos empilháveis: são 64 steppers ou 128 motores DC! O que diabos você poderia fazer com que muitos steppers Eu não tenho idéia, mas se você chegar a algo envie-nos uma foto porque isso seria um projeto muito glorioso.

Testado compatível com para Arduino, para Leonardo,Para ADK/Mega R3, Due, Diecimila e Duemilanove. Funciona com Mega/ADK R2 e anterior com 2 wire jumpers.

Pacote incluído:
