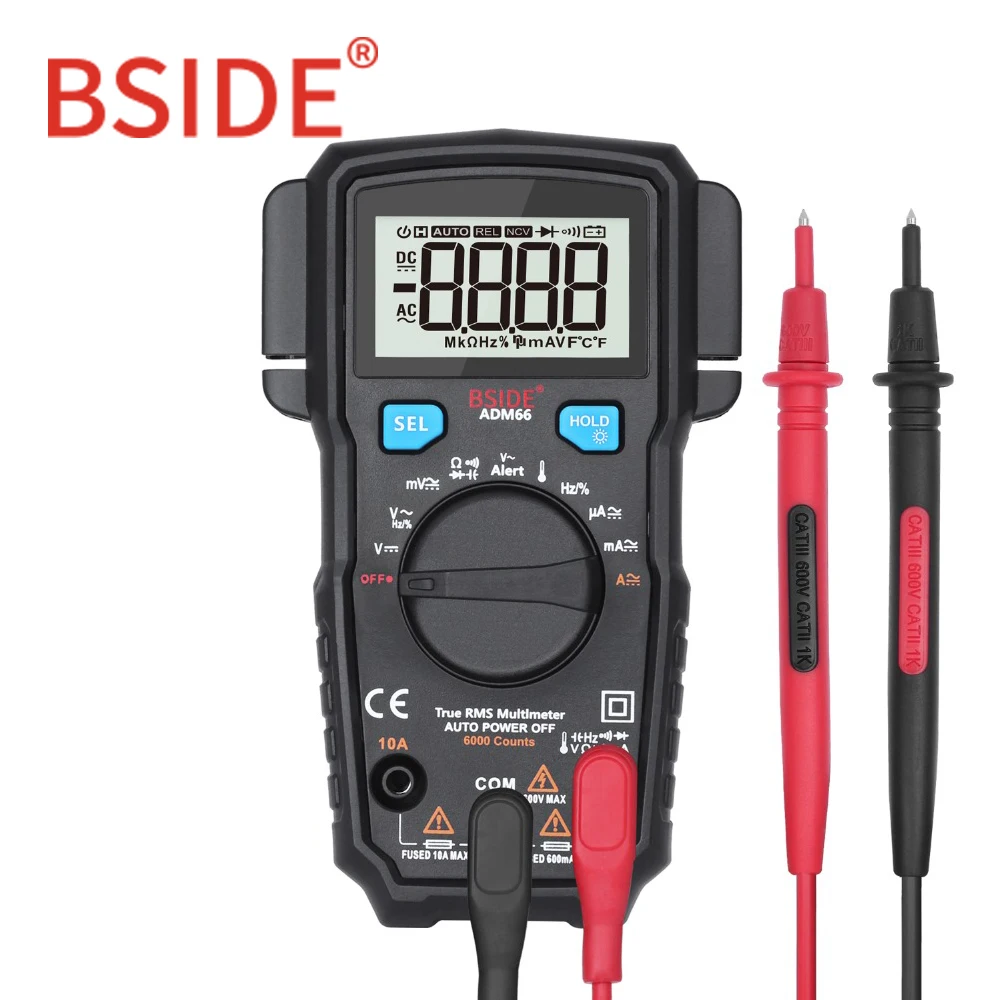

Bside Adm66 Rms Verdadeiro Trms Mini 6000 Dmm Multímetro Digital Auto Gama Dual Slot Capacitância Ohm hz Temp Ncv Diode Pocket Tester

Original price was: R$ 205,64.Current price is: R$ 123,36.

Adicionado a lista de desejosRemovido da lista de desejos 0

Multímetros

Vários Modelos a escolha de Multímetros Aproveite as Ofertas para Bside Adm66 Verdadeiro Rms Multímetro Digital Faixa Automática Trms Mini 6000 Dmm Duplo Slot Capacitância Ohm hz Temp Ncv Diodo Bolso Tester

Vídeo de Demonstração do Produto

Opção de Compra 1: Como Pessoa Física

Para mais informações sobre esse Produto com preço Promocionais e forma de
entrega, visite o portal da loja

QUERO MAIS DETALHES

Opção de Compra 2: Comprar no Atacado Como Pessoa Jurídica

Se você é uma Empresa e quer comprar no Atacado importando como Pessoa Jurídica com preços ainda mais Baixo,
então, conheça mais opções de produtos similares siga os Passos:

  1. Acessa o Portal no link do banner Abaixo
  2. Pesquise pelo Produto Desejado
  3. Veja as Opções de Preços e Quantidade
  4. Faça o Cadastro para Login no Menu Cadastro
  5. Entre em contato Com o Fornecedor Usando o Chat Messeger ao Vivo na página de Produto que Você Selecionou
  6. Inicie as Negociações de Compra

Obs: É Possível que muitos desses fornecedores deixem você solicitar material de demostração ou personalizar o produto com a sua marca

Importar da China No Atacado

QUERO COMPRAR NO ATACADO

Informações Técnicas do Produto

Características Especificações
Marca Bside
Materiais de Bricolage Elétrica
AC Atual 600ua/6000ua/60ma/600ma/10a
Modelo Número Adm66
Tensão AC 60mv/600mv/6v/60v/600v
Faixa de Medição de Capacitância 9.999nf/99.99nf/999.9nf/9.999uf/99.99uf/999.9uf/9.999mf/99.
Dimensões 139*83*36mm
Faixa de Medição de Resistência 600/6k/60k/600k/6m/60m
DC Tensão 60mv/600mv/6v/60v/600v
Modo de Operação Auto Range
Temperatura de Operação 0-40
Mostrador Display Digital
Faixa de Medição de Indutância N/A
DC Atual 600ua/6000ua/60ma/600ma/10a
Diode Test YES
Ture RMS YES
Continuity YES
MAX Display 6000 Counts
Backlight YES
Data Hold YES
Battery 1.5v AAA * 2 ( NOT Included)

Medidor do verificador do diodo do ohm do medidor da temperatura da frequência da capacitância do amplificador da tensão true-rms trms 6000 contagens do multímetro do entalhe duplo de bside adm66 da escala do automóvel de digitas do multímetro do entalhe

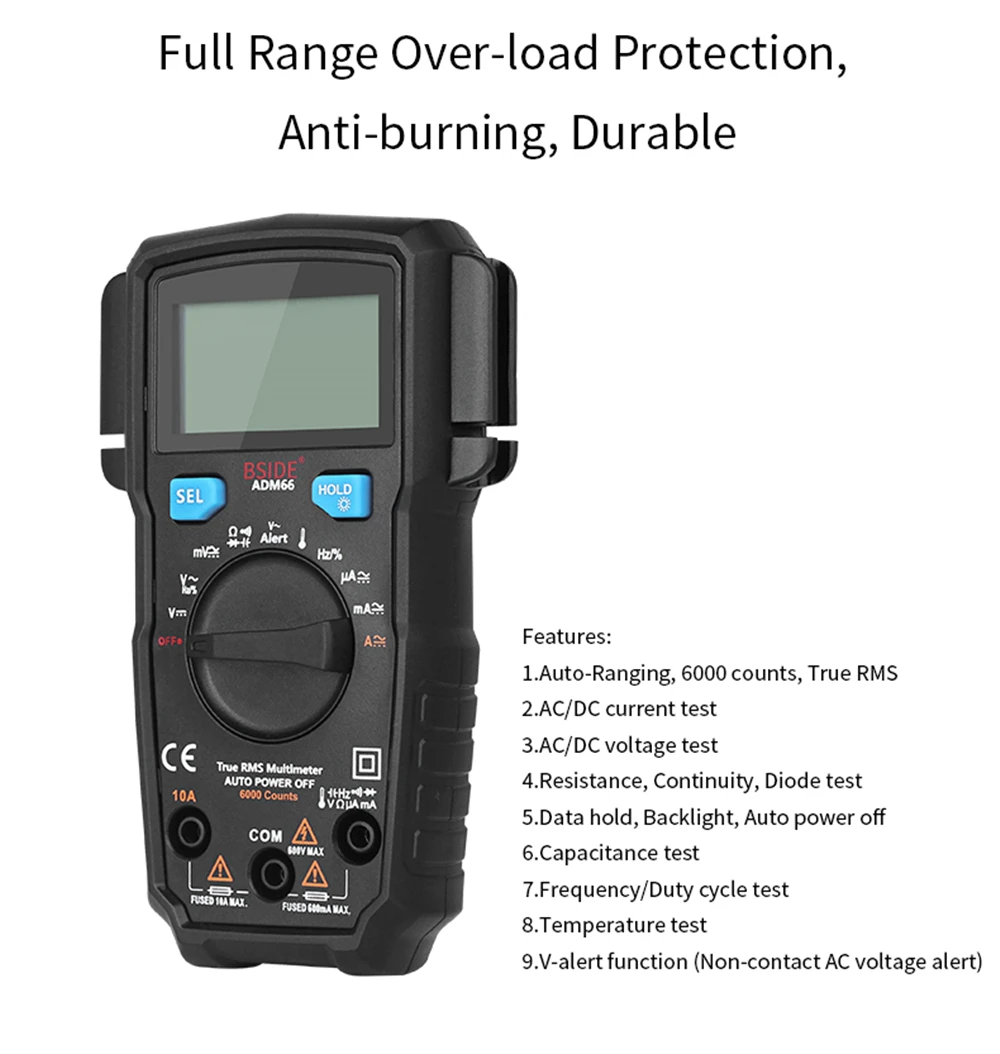

Características:

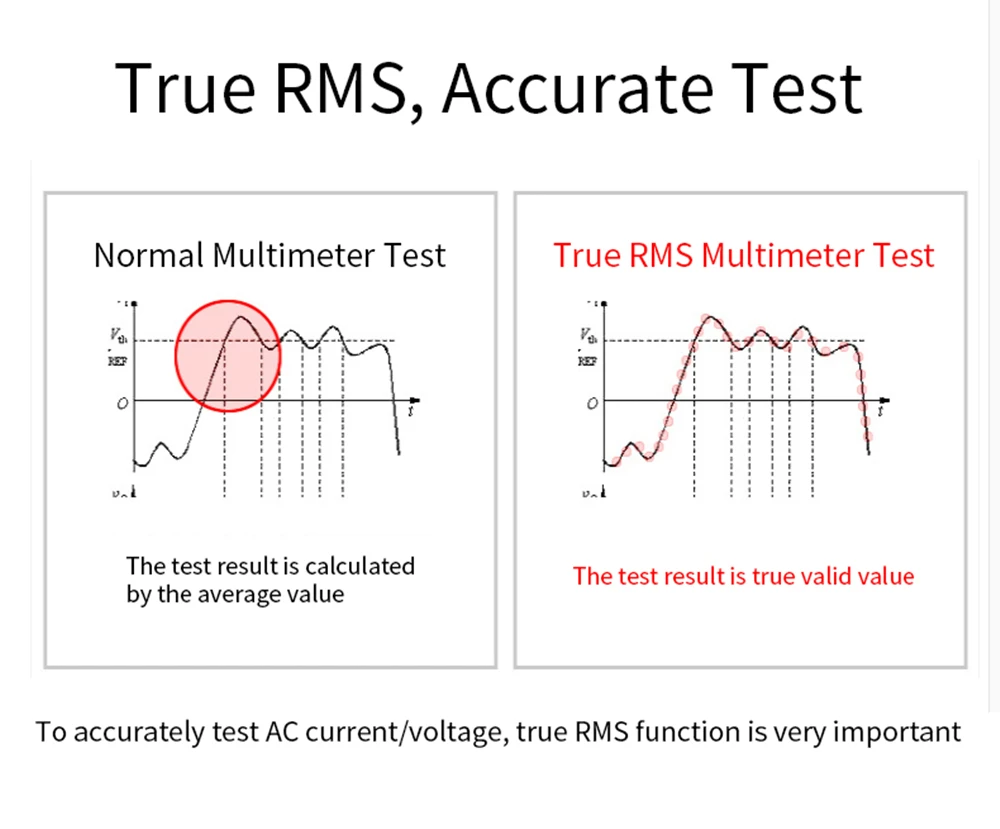

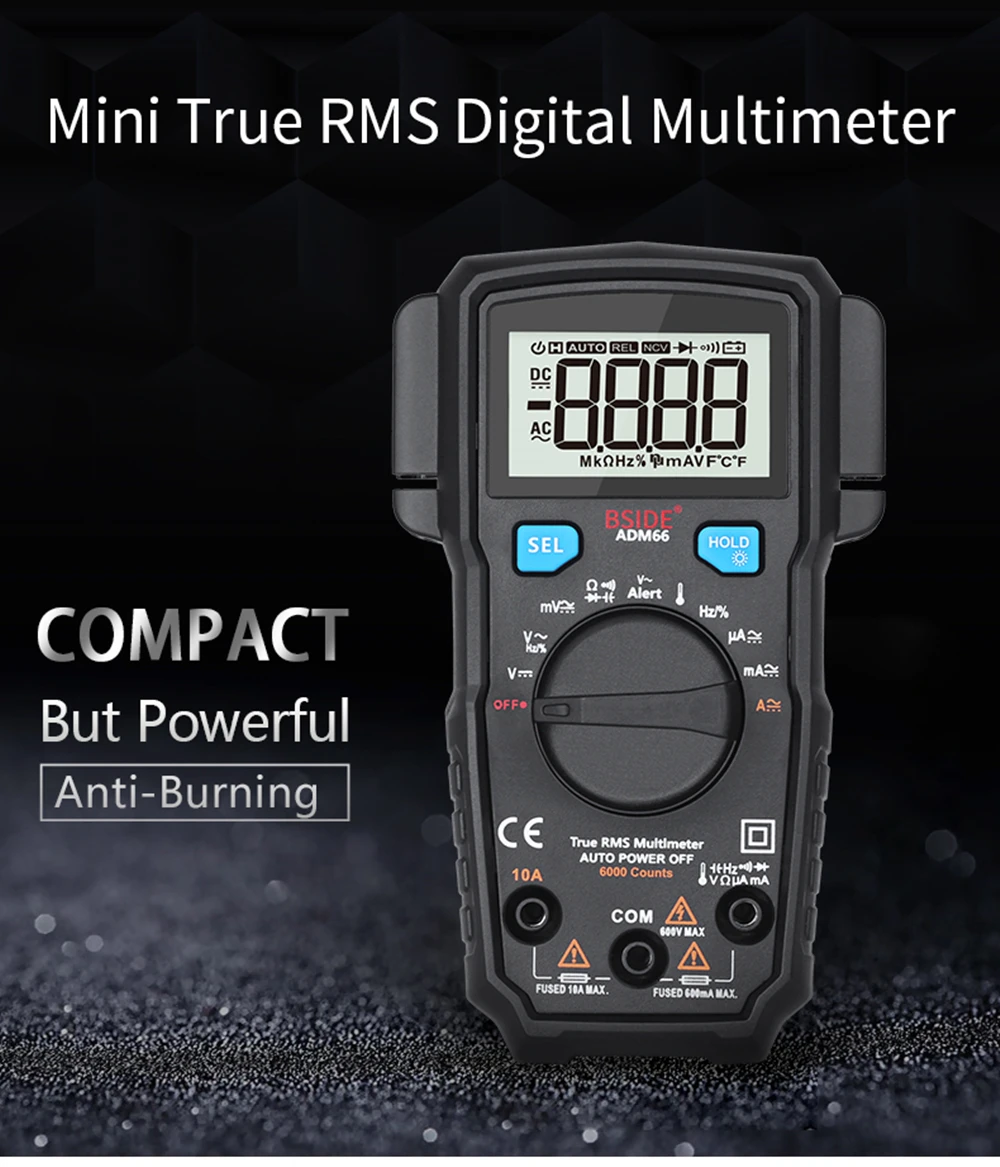

Multímetro digital trms

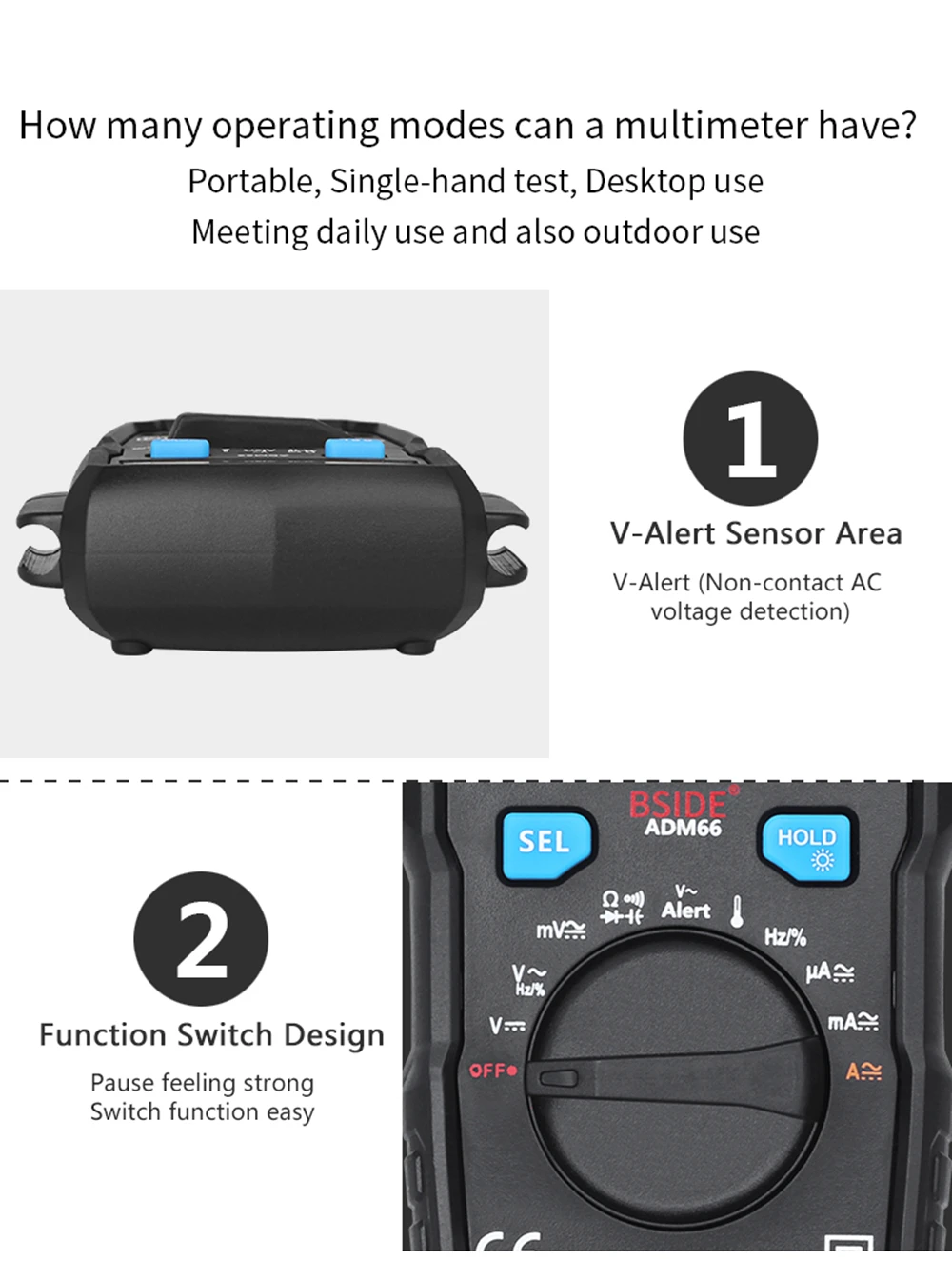

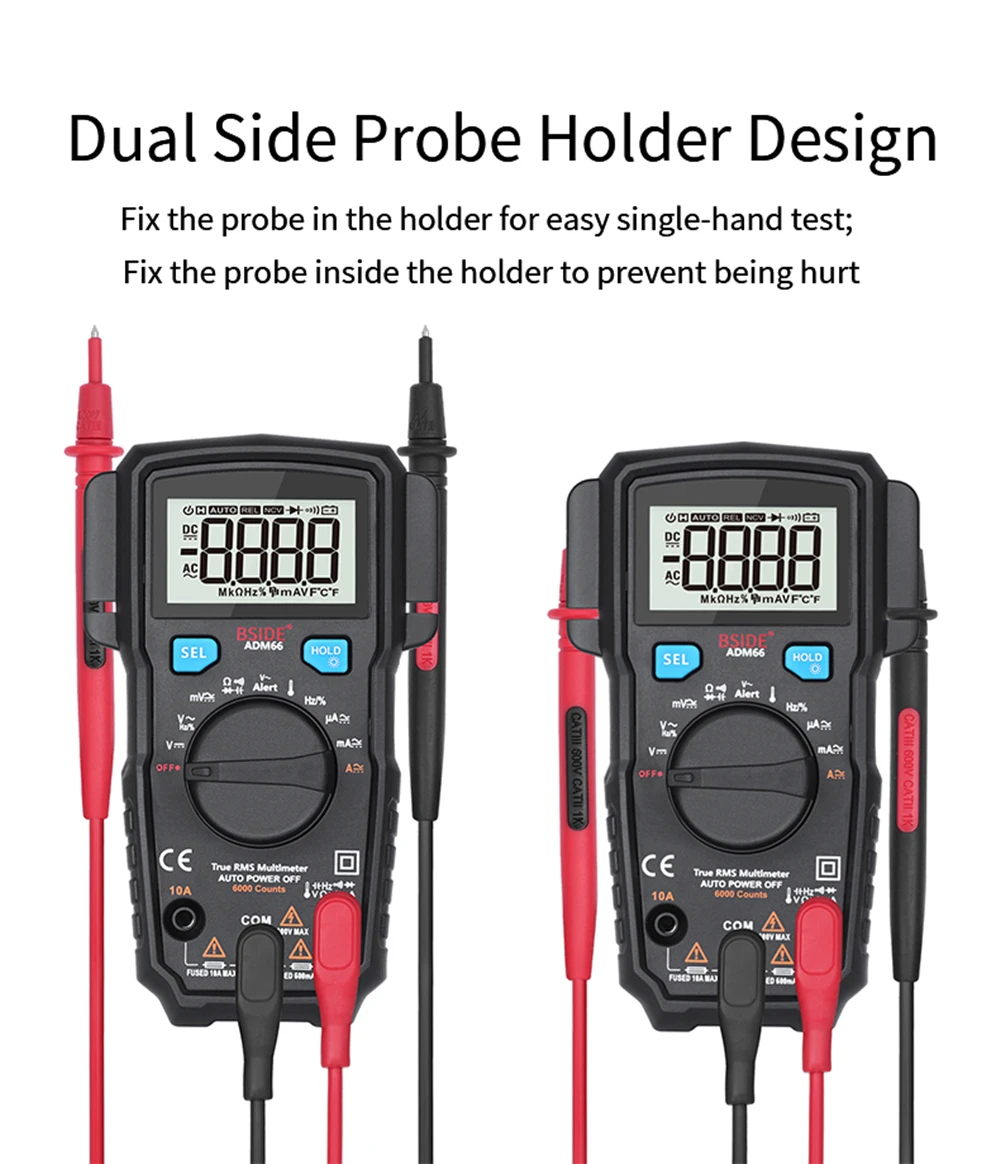

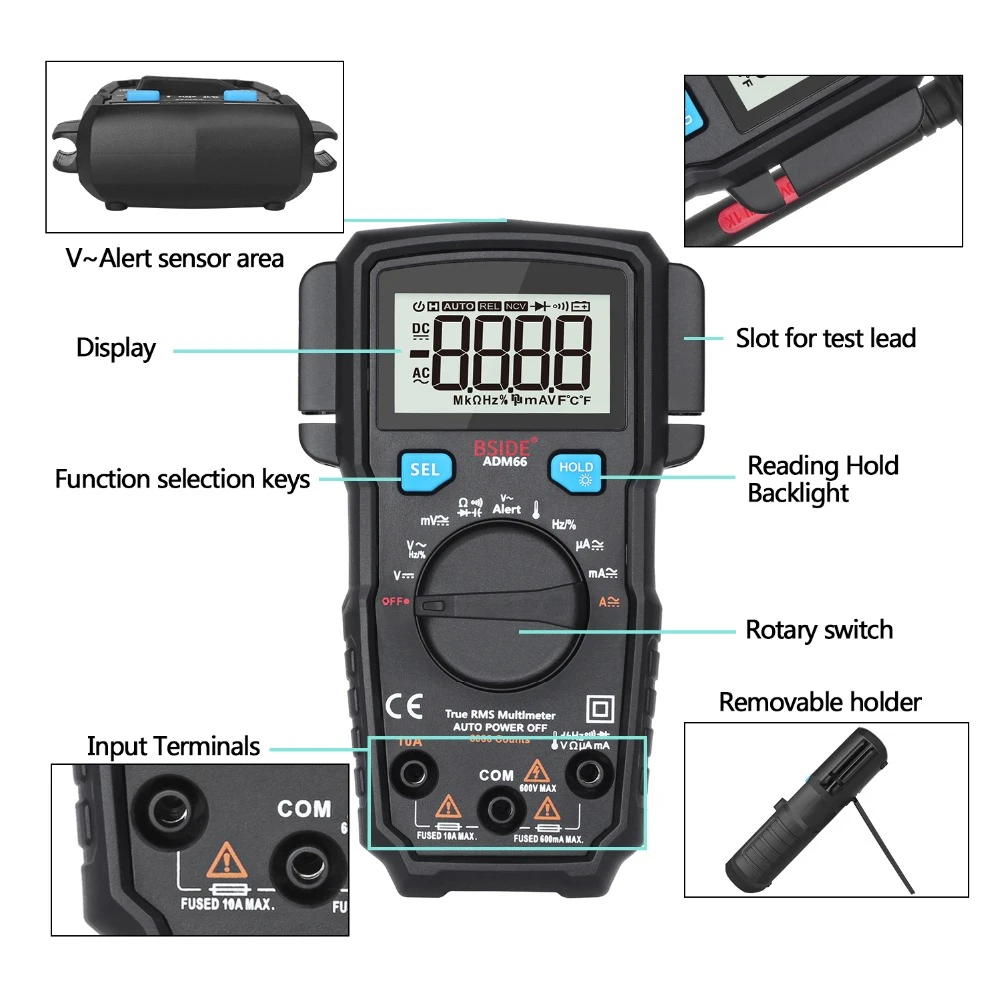

O design duplo original do entalhe da ligação do teste significa o novo estilo fixo, unsheathed-tipo para a medida handsfree, tipo embainhado para o armazenamento seguro
Medir a corrente dc/ac não só no modo ma/a, mas aslo no modo ua

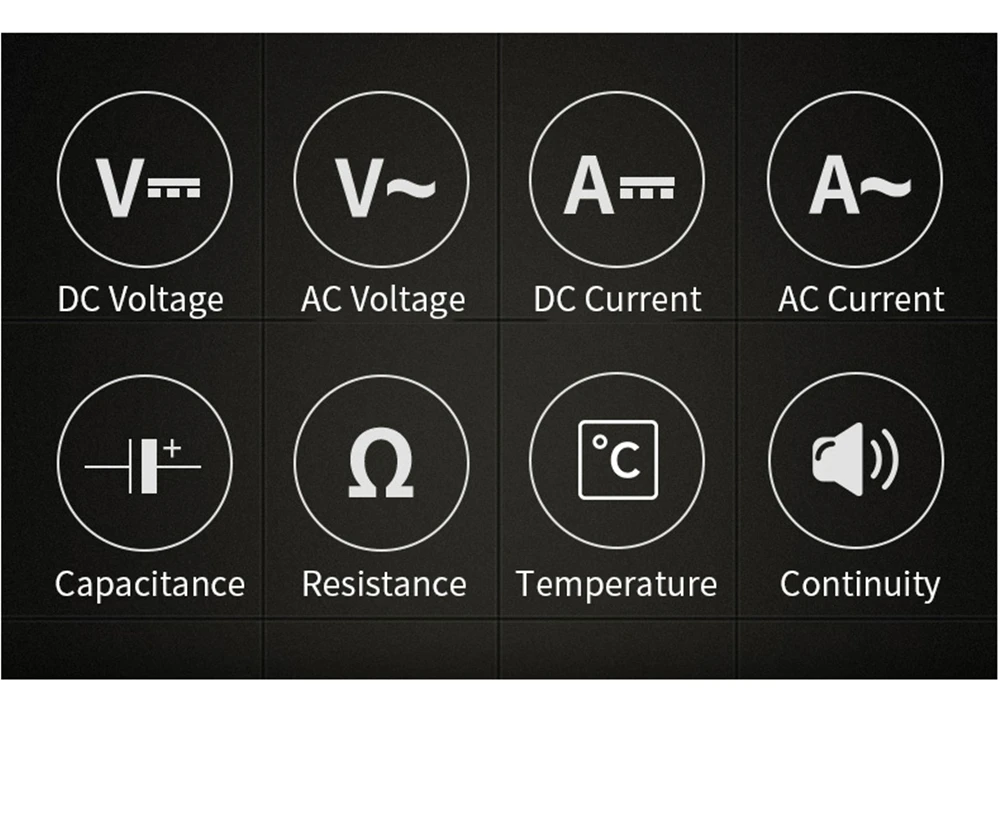

Tensão ac/dc, capacitância, frequência, temperatura, v-alerta, resistência, ciclo de trabalho, diodo, medição de continuidade

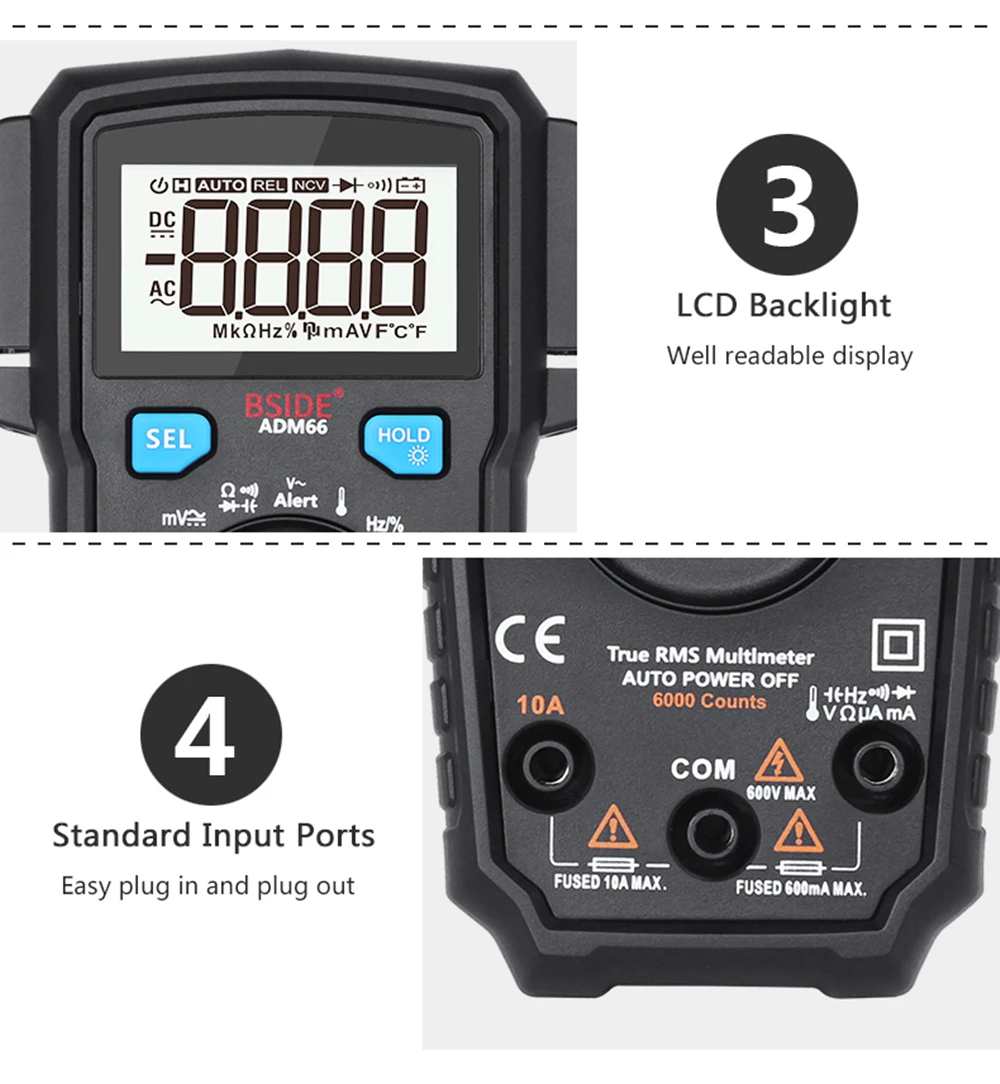

Grande lcd com luz de fundo para leitura simples
Faixa automática, retenção de dados, desligamento automático, polaridade e indicação de bateria fraca
Amplamente reservado em escolas, manutenção automotiva, fábricas, etc. ideal para usuários domésticos, entusiastas da manutenção, eletricistas e técnicos

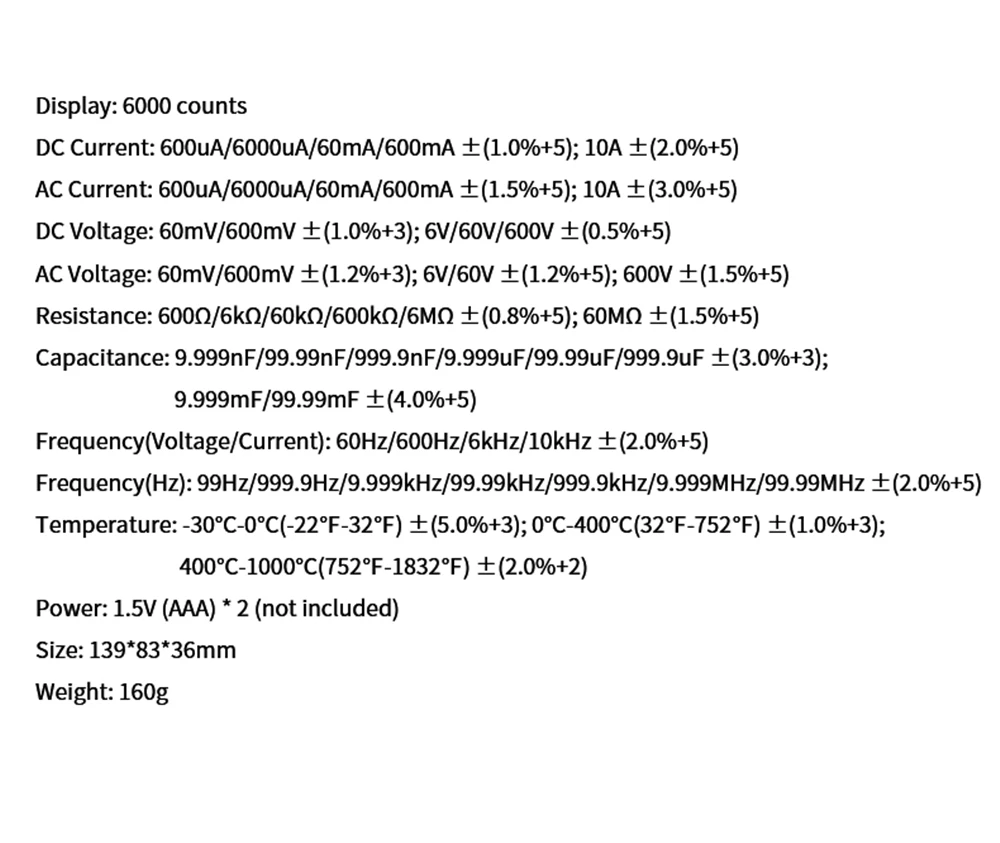

Especificações:

Dispaly máximo: 6000 contagens
Corrente dc: 600ua/6000ua/60ma/600ma ± (1.0% + 5); 10a ± (2.0% + 5)
Corrente ac: 600ua/6000ua/60ma/600ma ± (1.5% + 5); 10a ± (3.0% + 5)
Tensão dc: 60mv/600mv ± (1.0% + 3); 6 v/60 v/600 v ± (0.5% + 5)
Tensão ac: 60mv/600mv ± (1.2% + 3); 6 v/60 v ± (1.2% + 5); 600 v ± (1.5% + 5)
Resistência: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ ± (0.8% + 5); 60MΩ ± (1.5% + 5)
Capacidade: 9.999nf/99.99nf/999.9nf/9.999 uf/99.99 uf/999.9 uf ± (3.0% + 3); 9.999mf/99.99mf ± (4.0% + 5)
Frequência (v/corrente): 60 hz/600 hz/6 khz/10 khz ± (2.0% + 5)
Frequência (hz): 99 hz/999.9 hz/9.999 khz/99.99 khz/999.9 khz/9.999 mhz/99.99 m ± (2.0% + 5)
Temperatura de trabalho:-300 (-2232 ± (5.0% + 3); 0400 (32752 ± (1.0% + 3); 4001000 (7521832 ± (2.0% + 2)

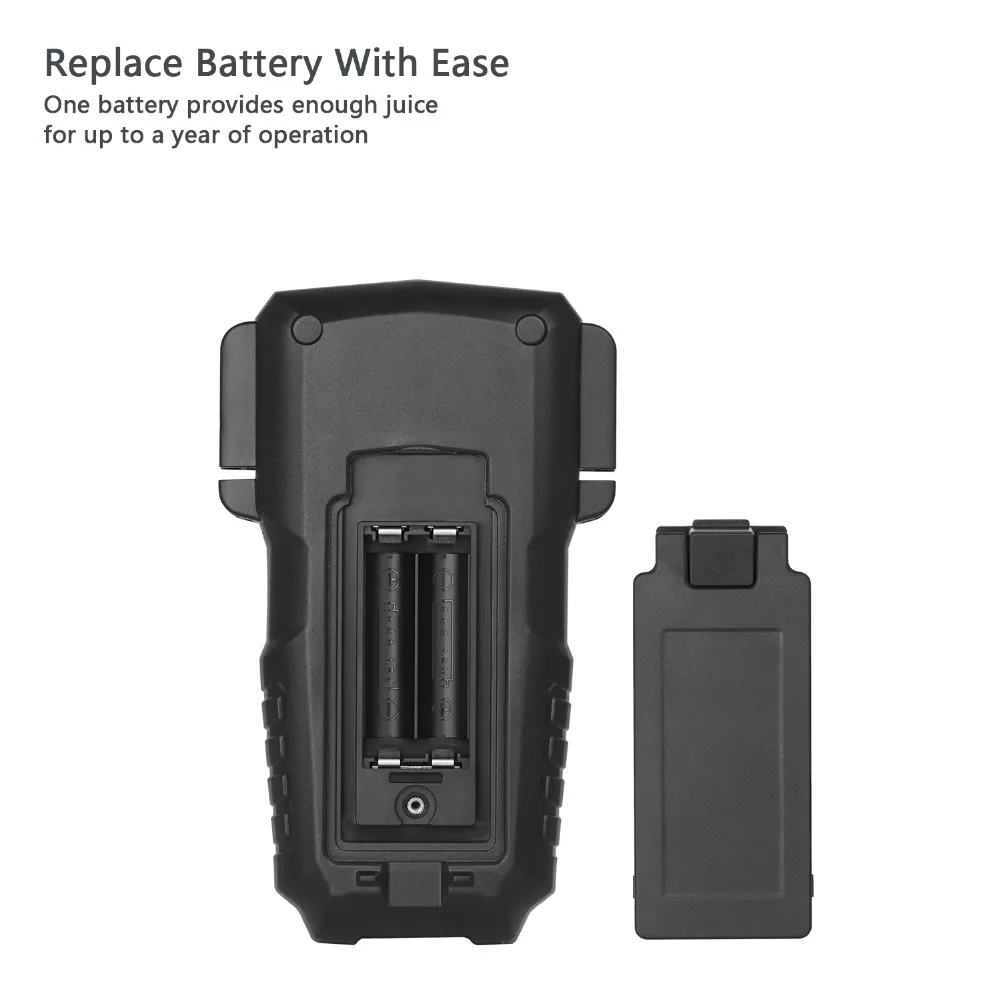

Potência: 1.5 v (aaa) * 2 (não incluído)

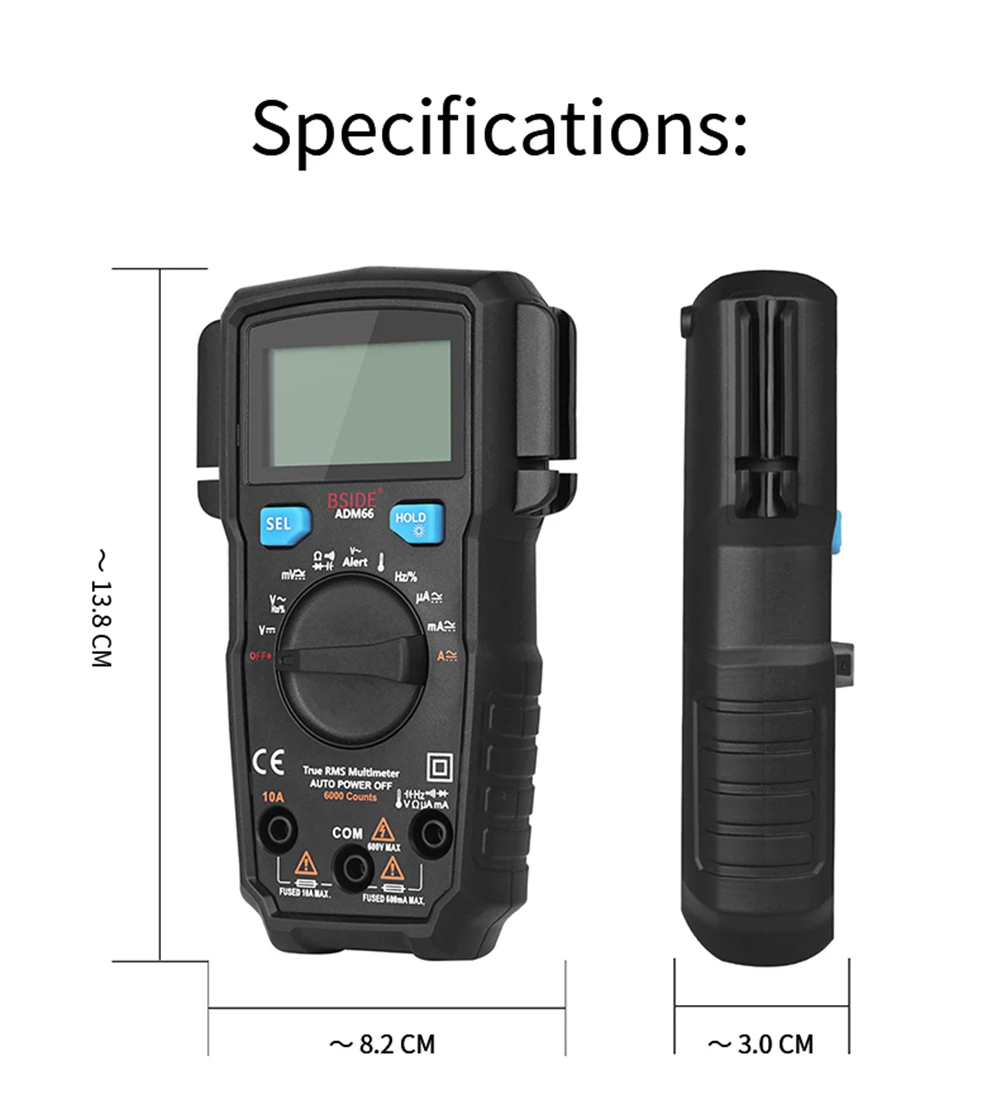

Tamanho 139*83*36mm
Peso: 160g

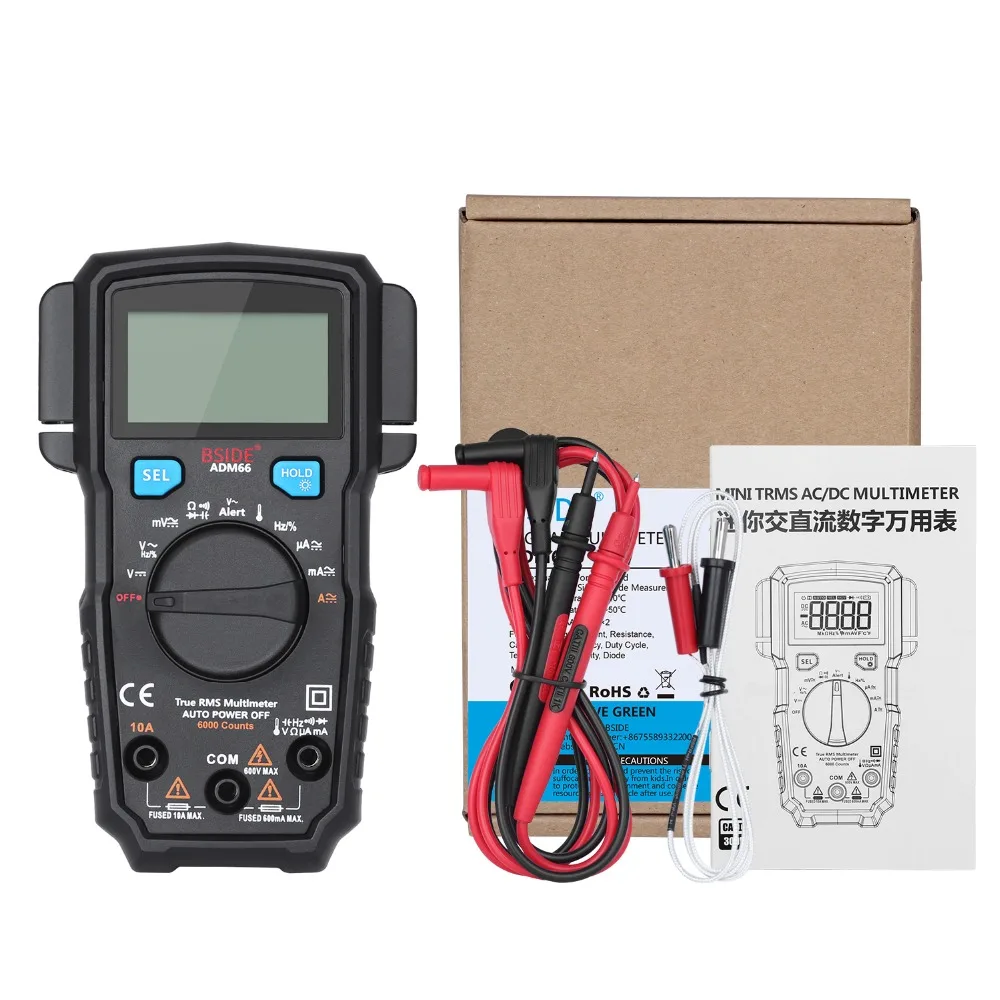

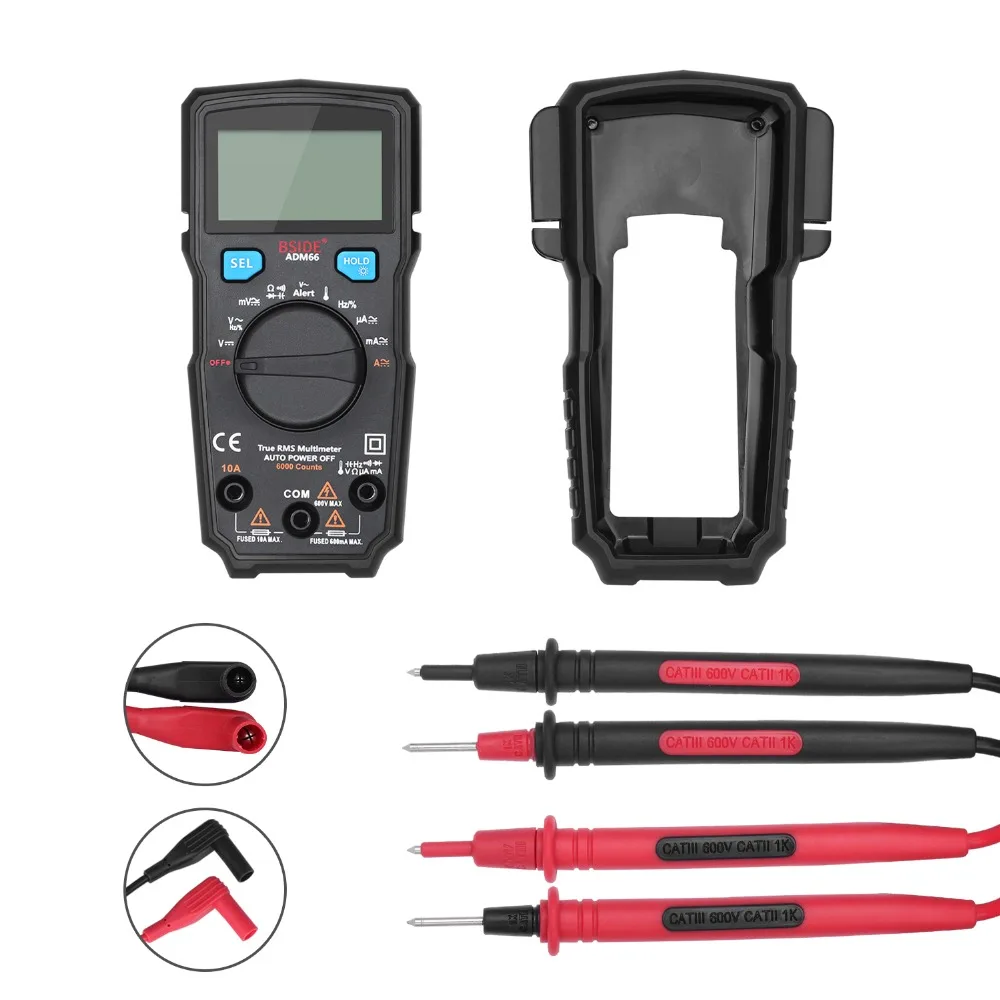

Pacote incluído:

1 * multímetro digital
1 * k-tipo sonda termômetro
1 * teste de chumbo
1 * manual do usuário

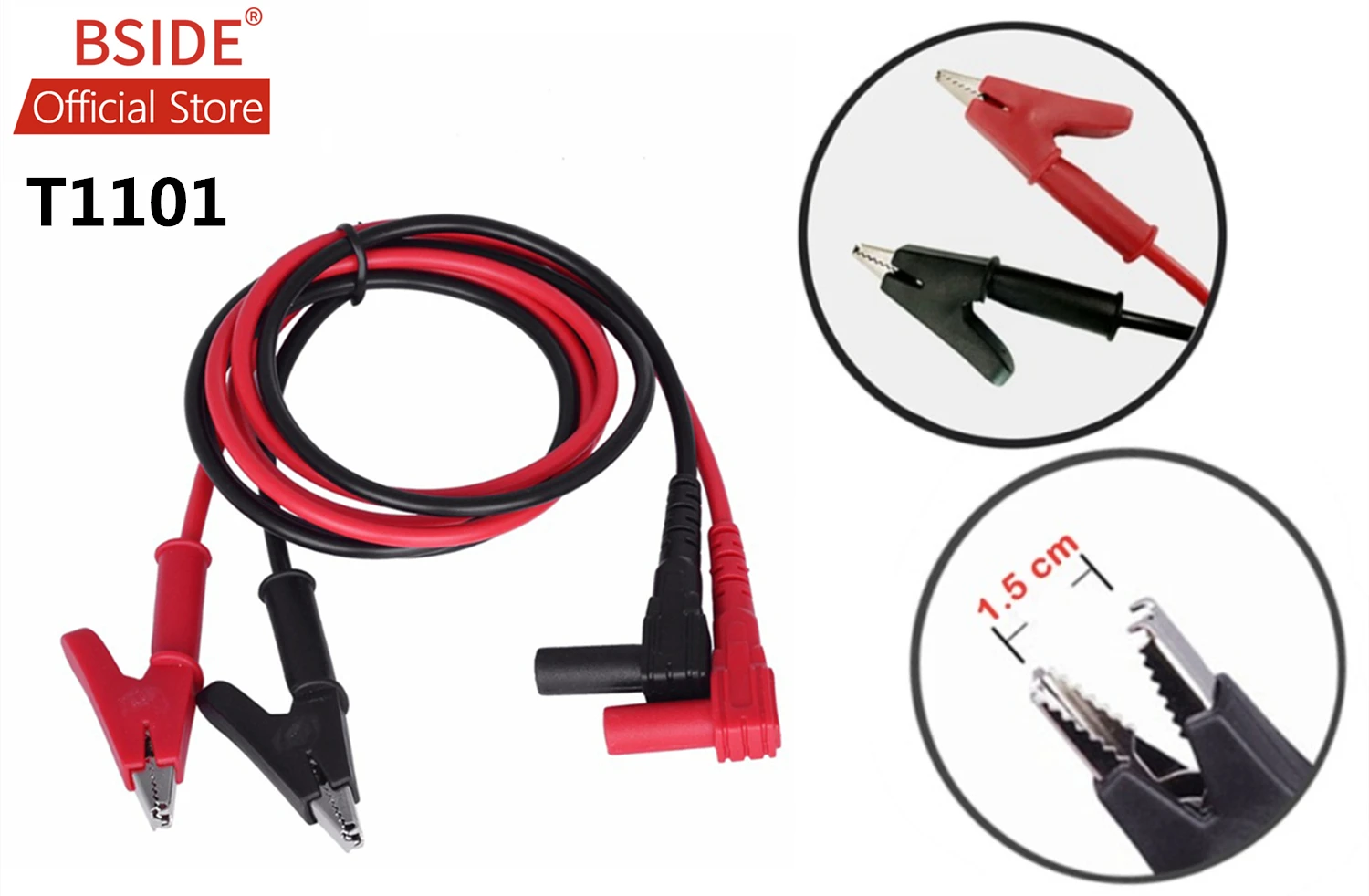

1 * t1101 clipes de crocodilo (adm66 opção kit avdenced)

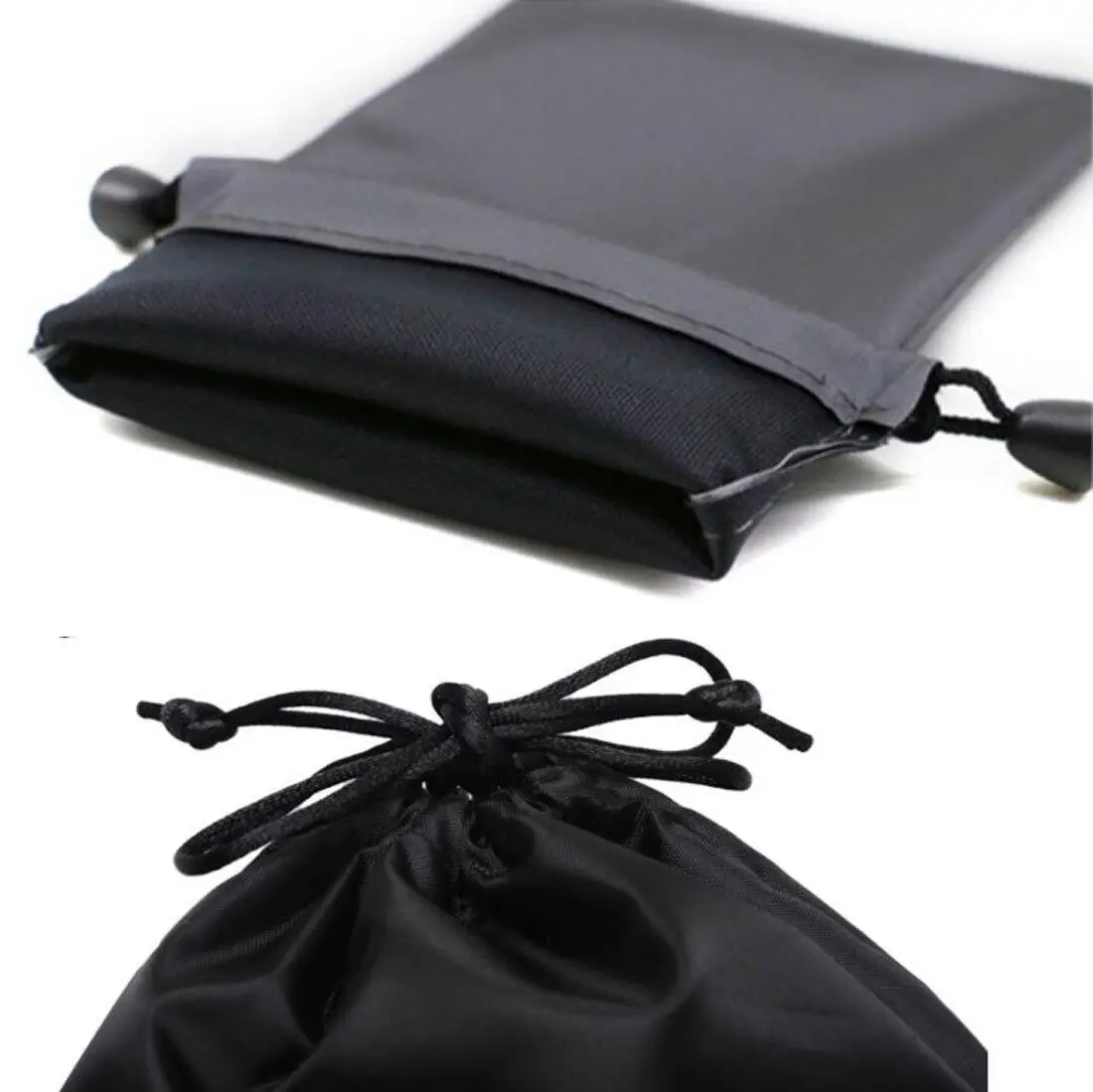

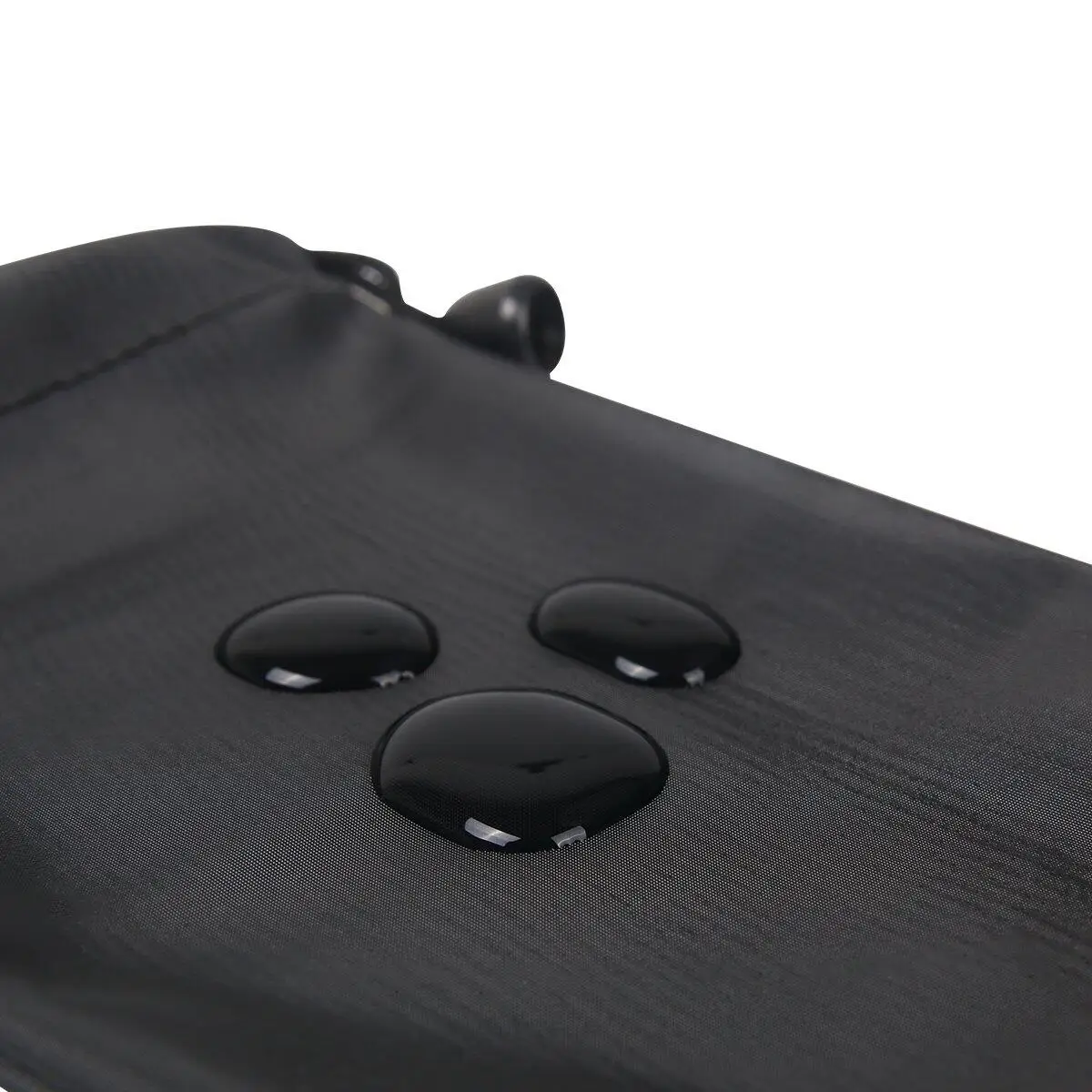

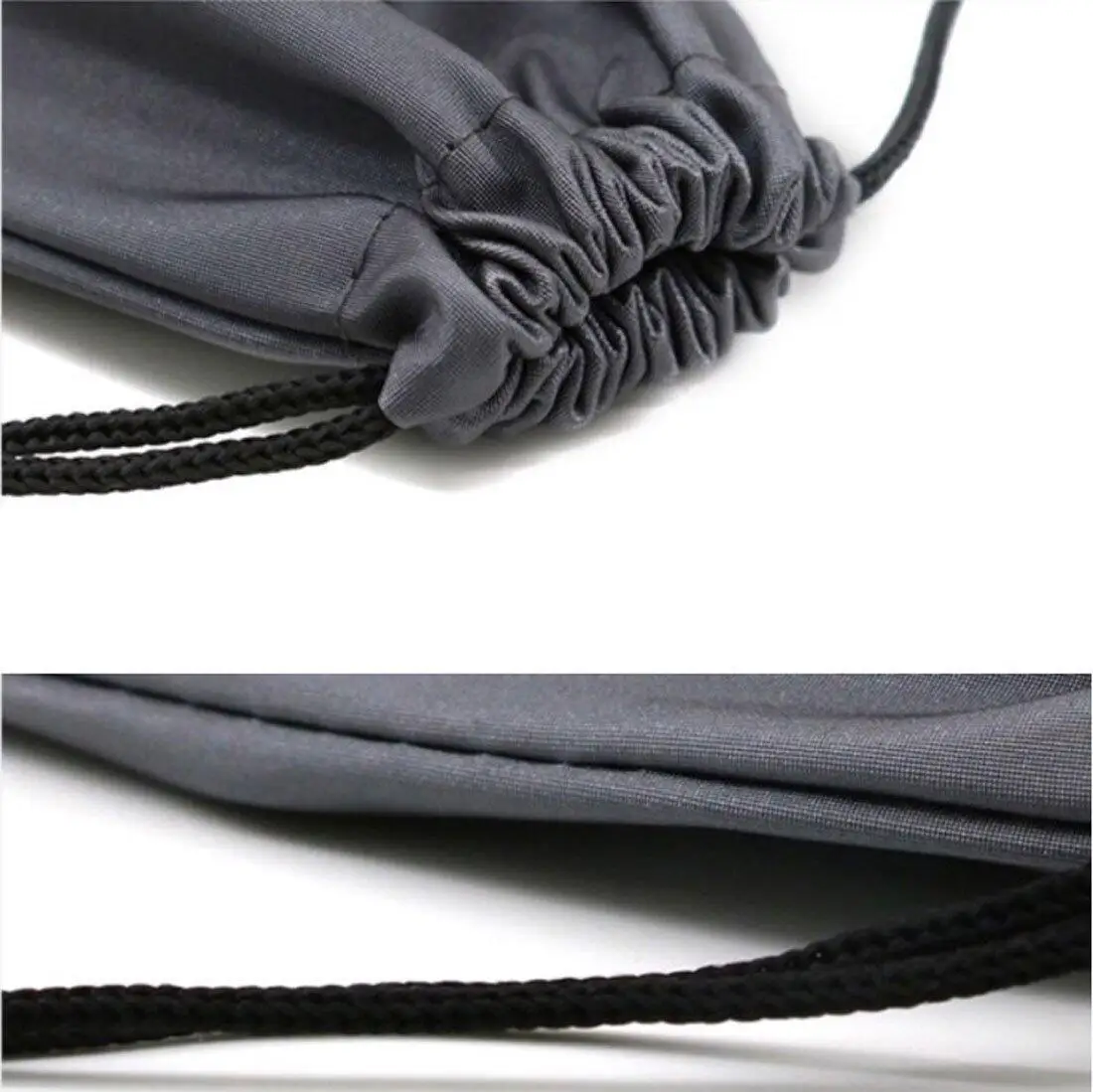

1 * malote impermeável da luva do cordão(Adm66 opção de jogo avdenced)

Nota: nota:

As baterias não estão incluídas no pacote devido à verificação de segurança da aviação. Desculpe por qualquer inconveniente causado.

1. Automática Trms Mini 6000 DMM Duplo Slot – Frequencyhz : 99hz – 999.9hz – 9.999khz – 99.99khz – 999.9khz – 9.999mhz – 99.99m

Bside adm66 verdadeiro rms multímetro digital faixa

2. Cheap Multímetros – Frequencyv – Current : 60hz – 600hz – 6khz – 10khz

Multímetros

3. Capacitância OHM HZ Temp NCV Diodo Bolso Tester – Battery : 1.5v AAA * 2 NOT Included

automática trms mini 6000 dmm duplo slot

4. Bside Adm66 Verdadeiro RMS Multímetro Digital Faixa – Data Hold : YES

Cheap Multímetros

5. Multímetros – Backlight : YES

capacitância ohm hz temp ncv diodo bolso tester

6. Automática Trms Mini 6000 DMM Duplo Slot – MAX Display : 6000 Counts

Bside adm66 verdadeiro rms multímetro digital faixa

7. Cheap Multímetros – Continuity : YES

Multímetros

8. Capacitância OHM HZ Temp NCV Diodo Bolso Tester – Ture RMS : YES

automática trms mini 6000 dmm duplo slot

9. Bside Adm66 Verdadeiro RMS Multímetro Digital Faixa – Diode Test : YES

Cheap Multímetros

10. Multímetros – DC Atual : 600ua – 6000ua – 60ma – 600ma – 10A

capacitância ohm hz temp ncv diodo bolso tester

11. Automática Trms Mini 6000 DMM Duplo Slot – Faixa de Medição de Indutância : N – a

Bside adm66 verdadeiro rms multímetro digital faixa

12. Cheap Multímetros – Mostrador : Display Digital

Multímetros

13. Capacitância OHM HZ Temp NCV Diodo Bolso Tester – Temperatura de Operação : 0-40

automática trms mini 6000 dmm duplo slot

14. Bside Adm66 Verdadeiro RMS Multímetro Digital Faixa – Modo de Operação : Auto Range

Cheap Multímetros

15. Multímetros – DC Tensão : 60mv – 600mv – 6V – 60V – 600v

capacitância ohm hz temp ncv diodo bolso tester

16. Automática Trms Mini 6000 DMM Duplo Slot – Faixa de Medição de Resistência : 600 – 6K – 60K – 600k – 6M – 60M

Bside adm66 verdadeiro rms multímetro digital faixa

17. Cheap Multímetros – Dimensões : 139*83*36mm

Multímetros

18. Capacitância OHM HZ Temp NCV Diodo Bolso Tester – Faixa de Medição de Capacitância : 9.999nf – 99.99nf – 999.9nf – 9.999uf – 99.99uf – 999.9uf – 9.999mf – 99.

automática trms mini 6000 dmm duplo slot

19. Bside Adm66 Verdadeiro RMS Multímetro Digital Faixa – Tensão AC : 60mv – 600mv – 6V – 60V – 600v

Cheap Multímetros

20. Multímetros – Modelo Número : Adm66

capacitância ohm hz temp ncv diodo bolso tester

21. Automática Trms Mini 6000 DMM Duplo Slot – AC Atual : 600ua – 6000ua – 60ma – 600ma – 10A

Bside adm66 verdadeiro rms multímetro digital faixa

22. Cheap Multímetros – Materiais de Bricolage : Elétrica

Multímetros

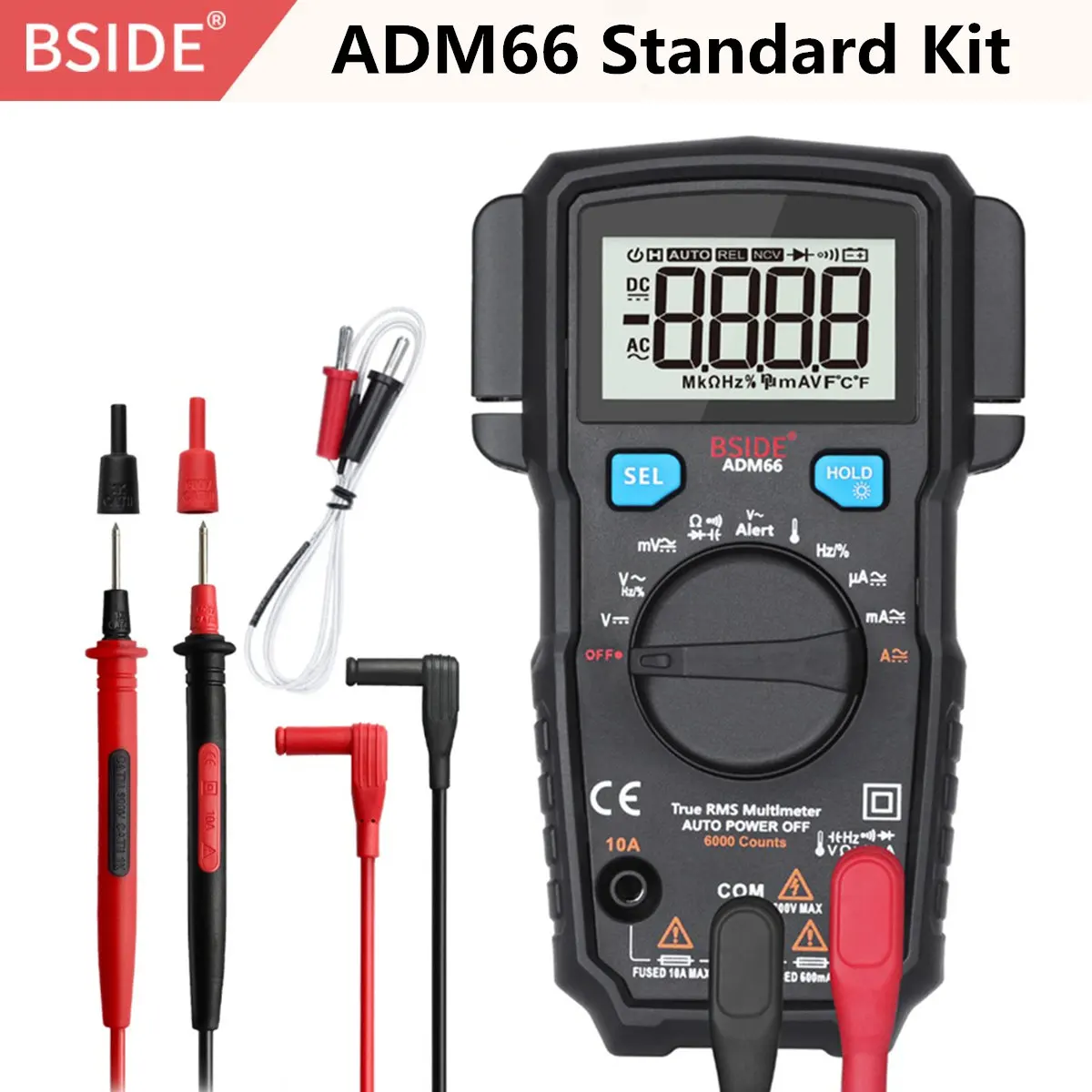

Pacote incluído (adm66 padrão kit opção):

1 * multímetro digital 1 * k-tipo sonda termômetro 1 * teste de chumbo 1 * manual do usuário

23. Capacitância OHM HZ Temp NCV Diodo Bolso Tester – Marca : Bside

automática trms mini 6000 dmm duplo slot

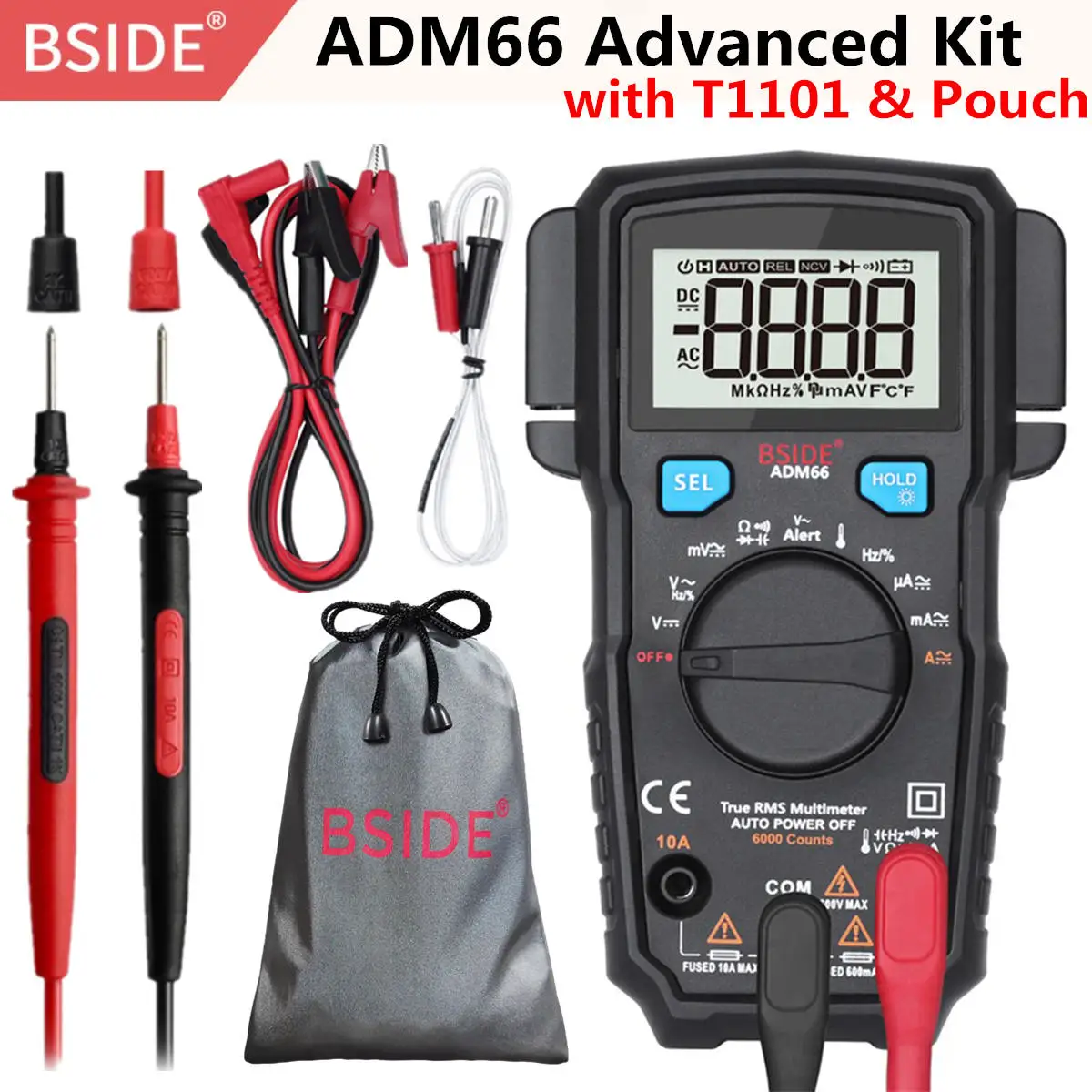

Pacote incluído (adm66 opção kit avdenced):

1 * multímetro digital 1 * k-tipo sonda termômetro 1 * t1101 clipes de crocodilo 1 * teste de chumbo 1 * manual do usuário 1 * malote impermeável da luva do cordão

24. Bside Adm66 Verdadeiro RMS Multímetro Digital Faixa – Temperature : -30c-1000c-22f-1832f

Cheap Multímetros

Detalhes do Pacote para Envio

Características Especificações
tipo de Unidade: Item
Peso do Pacote: 0.3kg (0.66lb.)
Tamanho do Pacote: 16cm x 10cm x 5cm (6.30in x 3.94in x 1.97in)
