Name: Oscilador Controlado de Tensão de Micro-ondas rf 2.4g Vco Fonte de Sinal de Varredura Gerador de Sinal Oscilador controlado de tensão de micro-ondas rf
Brand: Componentes de Circuitos Eletrônicos
SKU: 32500537298
Price: 239.50 BRL
Availability: InStock

Oscilador controlado de tensão de micro-ondas rf

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características	Especificações
Atenuação de Parada de Banda	+
Impedância de Entrada	+
Número do Modelo	+
Cutomizado	SIM
Largura de Banda 3DB	+
Frequência do Centro Nominal	+
Perda por Inserção	+
Tipo	+
Tipo de Conjunto	+
Função de Transferência	+

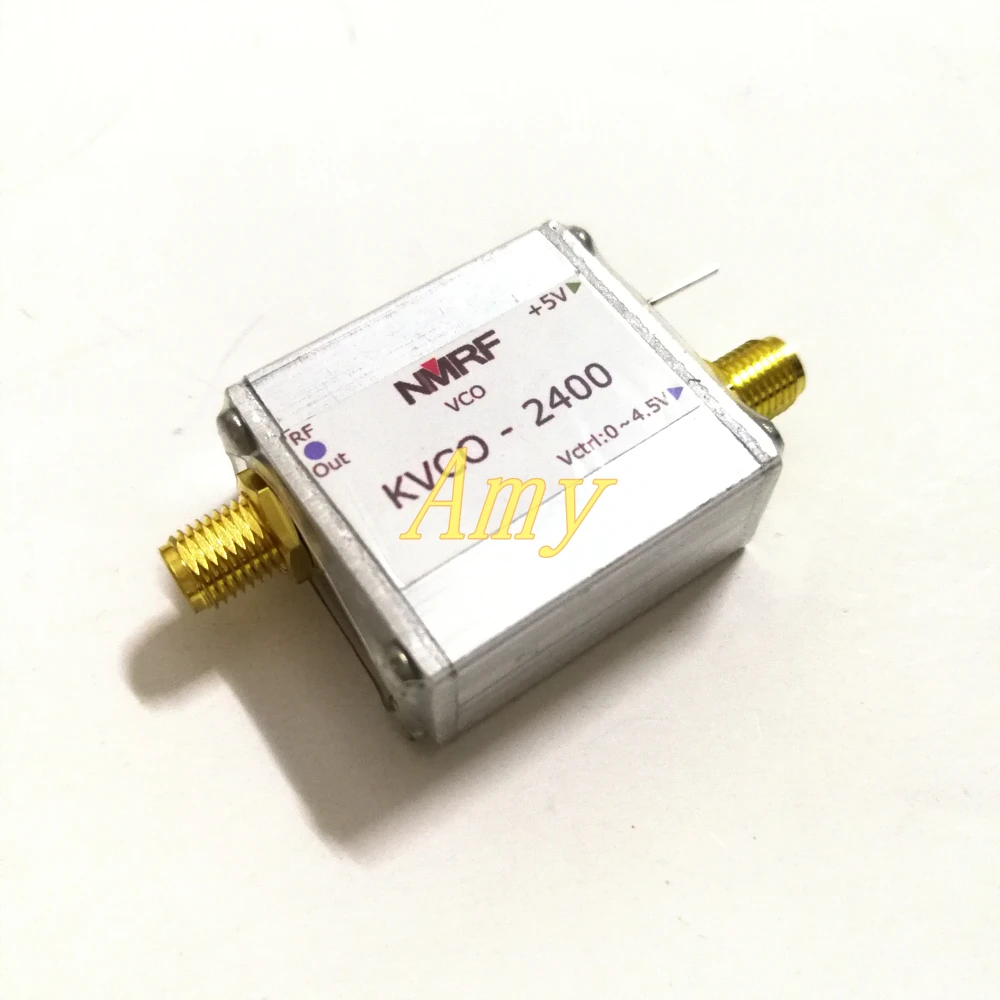

O oscilador controlado por tensão é especialmente projetado para o sistema de 2.4ghz e é feito com módulo vco de alto desempenho. A baixa potência, baixo ruído de fase, estabilidade de saída, resposta de frequência e rigidez de afinação são muito superiores aos componentes feitos pelos componentes discretos. Este produto tem uma forte estrutura de blindagem de alumínio. Pode ser usado como um oscilador local ou fonte de sinal de varredura diy para receptor de 2.4ghz.

Modelo: /

Impedância de saída: 50 ohms

Frequência do sinal de saída: 2300 ~ 2650 mhz

Potência do sinal de saída: 4.5 a 6 dbm

Faixa de tensão afinada: 0 ~ 4.5 v

Sensibilidade de afinação: 100 ~ 160 mhz/v

Ruído de fase (c/n): 100 khz < - 100 dbc/hz

Harmônicos de alta ordem (2, 3, 4 vezes): > 20dbc

Tensão da fonte de alimentação: 5 v. dc

Corrente de trabalho: 18 ~ 23 ma

Gráfico de dados típico:

1. Oscilador Controlado de Tensão de Micro-ondas rf – Impedância de Entrada : +

High Quality Componentes Eletrônicos e Peças

Interface:

Saída de sinal de frequência de rádio de saída de rf: osmo

Entrada de tensão de controle vctrl ii: ac85-

Terminal de fonte de alimentação de 5v: cabo do capacitor principal de 0.8mm.

3. 2.4g Vco Fonte de Sinal de Varredura Gerador de Sinal – Função de Transferência : +

Oscilador controlado de tensão de micro-ondas rf

Tamanho exterior:

3. 2.4g Vco Fonte de Sinal de Varredura Gerador de Sinal – Função de Transferência : +
