Adaptador de Programação Stm32 qfp64 Qfp64 Lqfp64 Stm32f10xr Stm32l1xxr Stm32f2xxr Stm32f4xxr Yamaichi ic Socket Test 0.5mm Pitch
R$ 444,09
DÚVIDAS?
Envie um email para:
Quadro demonstração
Vários Modelos a escolha de Quadro demonstração Aproveite as Ofertas para Stm32-qfp64 Qfp64 Lqfp64 Stm32f10xr Stm32l1xxr Stm32f2xxr Stm32f4xxr Yamaichi ic Socket Test Adaptador de Programação 0.5mm Pitch
Opção de Compra 1: Como Pessoa Física
Para mais informações sobre esse Produto com preço Promocionais e forma de
entrega, visite o portal da loja
Opção de Compra 2: Comprar no Atacado Como Pessoa Jurídica
Se você é uma Empresa e quer comprar no Atacado importando como Pessoa Jurídica com preços ainda mais Baixo,
então, conheça mais opções de produtos similares siga os Passos:
- Acessa o Portal no link do banner Abaixo
- Pesquise pelo Produto Desejado
- Veja as Opções de Preços e Quantidade
- Faça o Cadastro para Login no Menu Cadastro
- Entre em contato Com o Fornecedor Usando o Chat Messeger ao Vivo na página de Produto que Você Selecionou
- Inicie as Negociações de Compra
Obs: É Possível que muitos desses fornecedores deixem você solicitar material de demostração ou personalizar o produto com a sua marca
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Modelo Número | Stm32-qfp64 |
| Marca | Waveshare |
| Tipo de Placa de Demonstração | Outros |
| Manufacturer | Yamaichi |
| Power Input | 5V |
| Jtag/swd Port | Compatible With St-link III |
| Supported Devices | Stm32 MCU IN Qfp64(0.5mm Pitch) Package With Compatible Pinouts |
| Socket Part Number | Ic51-0644-807 |
| Lugar de Origem | Guangdong, China (mainland) |
Yamaichi IC Test & Burn-in Soquete com uma placa simples, projetado especificamente para STM32 microcontrolador em QFP64 (0.5mm pitch) pacote
características
- 20-pin JTAG/SWD porta e/ou 4-pin USART1 interface para programação/teste
- cristal externo pode ser conectado via na tomada do painel para o relógio do sistema
- Onboard 32.768 K cristal oscilador
- dois indicadores LED para testes, que estão ligados ao I/O pinos através de jumpers
- todos os pinos MCU são acessíveis em conectores de expansão
- cabeçalho pin pitch: 2.54mm (100mil)
Dispositivos suportados
STM32 microcontrolador em QFP64 (0.5mm pitch) pacote com pinagem compatível:
- STM32L1xxR series (STM32L151R8, STM32L152RB, etc.)
- STM32F0xxR series (STM32F051RC, STM32F051RB, etc.)
- STM32F1xxR series (STM32F103RC, STM32F100RB, etc)
- STM32F2xxR series (STM32F207RC, STM32F215RB, etc.)
- STM32F3xxR series (STM32F303R8, STM32F373RB, etc.)
- STM32F4xxR series (STM32F407RC, STM32F415RB, etc.)
configuração a bordo &a seleção do dispositivo jumpers& de acordo com o dispositivo a ser programado.
contorno e Dimensões
| Número da peça | Pitch | pinos | aplicável IC Dimensões (REF.) | Dimensões externas (REF.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-0644-807 | 0.5 | 64 | 10.0×10.0 | 12.0×12.0 | 11.3 | – | 32.0×35.0 |

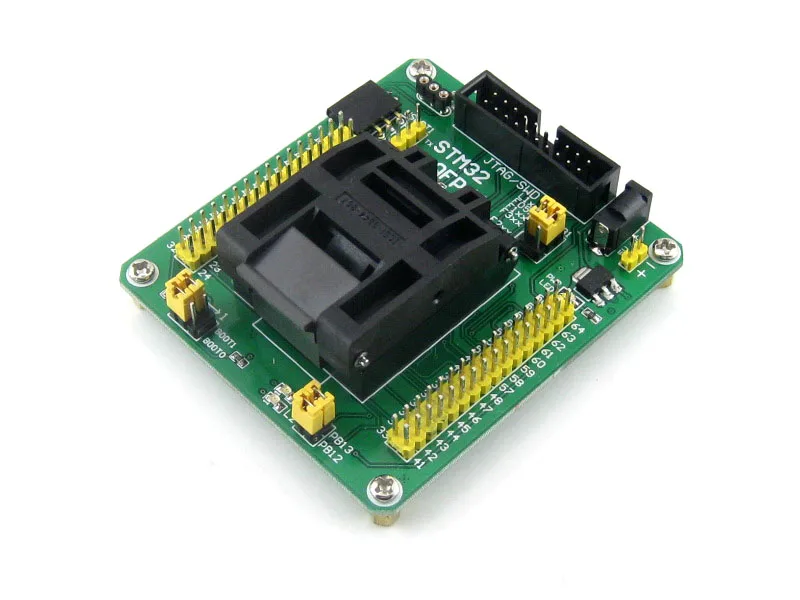

1. Pitch Adapter – Modelo Número : Stm32-qfp64
fotos

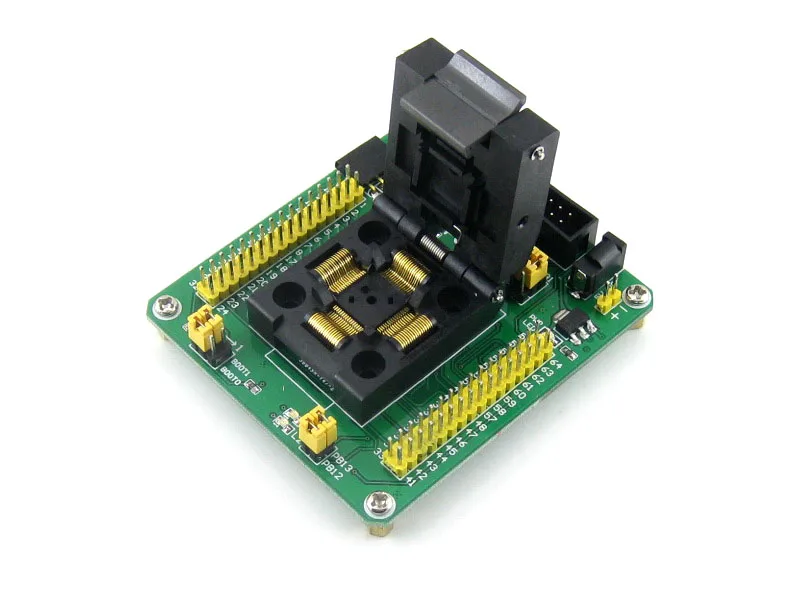

2. Stm32-qfp64 Qfp64 Lqfp64 Stm32f10xr Stm32l1xxr Stm32f2xxr Stm32f4xxr – Lugar de Origem : Guangdong China Mainland
- JTAG/SWD port
- para programação/depuração/teste
- compatível com ST-LINK/J-LINK/ULINK2/STX-RLINK
- USART1 porto
- suporta ISP e/ou porta serial de depuração
- indicadores LED
- para um teste rápido
- Pin headers ligado a MCU pinos
- claramente identificados com onboard marcas
- fácil para testar e expansão
- configuração do modo de inicialização
- configurando o BOOT0 e BOOT1 via jumpers
- 3.3 V regulador de bordo
- AMS1117-3.3
- 5 V de entrada de energia
- DC jack ou pinos cabeçalho
- tomada de cristal externo
- inserção de cristal para os buracos em dois lados, deixar em paz o buraco no meio
- indicador de alimentação
- a seleção do dispositivo jumpers
- curta os cabeçalhos superiores para STM32F1xx/STM32L1xx/STM32F05x/STM32F3xx
- curta os cabeçalhos inferiores para STM32F2xx/STM32F4xx
- jumpers LED
- curta os jumpers para ligar LEDs para MCU I/O pins para testes
- abrir os jumpers para desconectar
- 32.768 K de cristal (no lado inferior)
- para RTC interno com calibração
3. High Quality Pitch Adapter – Socket Part Number : Ic51-0644-807
4. Pitch Adapter – Supported Devices : Stm32 MCU IN Qfp640.5mm Pitch Pacote With Compatible Pinouts
5. Stm32-qfp64 Qfp64 Lqfp64 Stm32f10xr Stm32l1xxr Stm32f2xxr Stm32f4xxr – Jtag – SWD Port : Compatible With St-link III
6. High Quality Pitch Adapter – Power Input : 5V
7. Pitch Adapter – Manufacturer : Yamaichi
8. Stm32-qfp64 Qfp64 Lqfp64 Stm32f10xr Stm32l1xxr Stm32f2xxr Stm32f4xxr – Tipo de Placa de Demonstração : Outros
9. High Quality Pitch Adapter – Marca : Waveshare
JTAG/SWD Conector Layout
as casas STM32-QFP64 JTAG/SWD headers para a conexão de um programador. a disposição do conector é mostrado na figura 1 abaixo.
10. Pitch Adapter – Modelo Número : Stm32-qfp64
Configuração do Modo de inicialização
dependendo do usado configuração de pinos, a memória Flash, a memória do sistema ou SRAM é selecionado como o espaço de boot, como mostrado na Tabela 1 abaixo.
11. Stm32-qfp64 Qfp64 Lqfp64 Stm32f10xr Stm32l1xxr Stm32f2xxr Stm32f4xxr – Lugar de Origem : Guangdong China Mainland
de Downloads
recursos de desenvolvimento:esquemática, etc.
Wiki:www.waveshare.com/wiki/STM32-QFP64
CONTEÚDO DO PACOTE
- STM32-QFP64 × 1
- USB cabo de alimentação × 1
Detalhes do Pacote para Envio
| Características | Especificações |
|---|---|
| tipo de Unidade: | Item |
| Peso do Pacote: | 0.2kg (0.44lb.) |
| Tamanho do Pacote: | 20cm x 18cm x 10cm (7.87in x 7.09in x 3.94in) |
