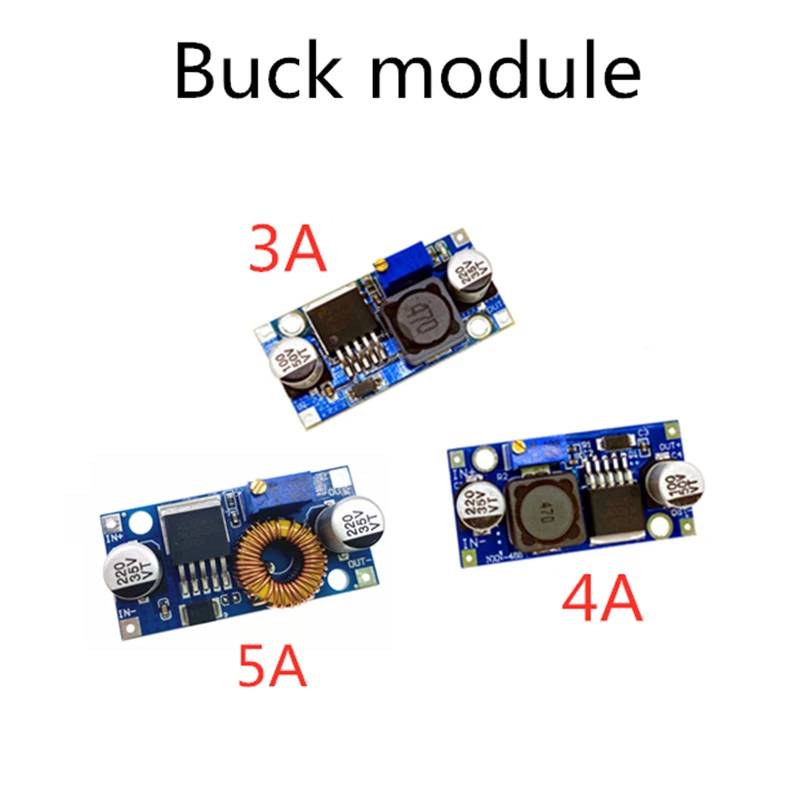

Peça dc Ajustável para dc Lm2596 Lm2596s Xl4015 Buck Boost Módulo 3a 4a 5a Step-down Módulo Regulador de Alimentação 1

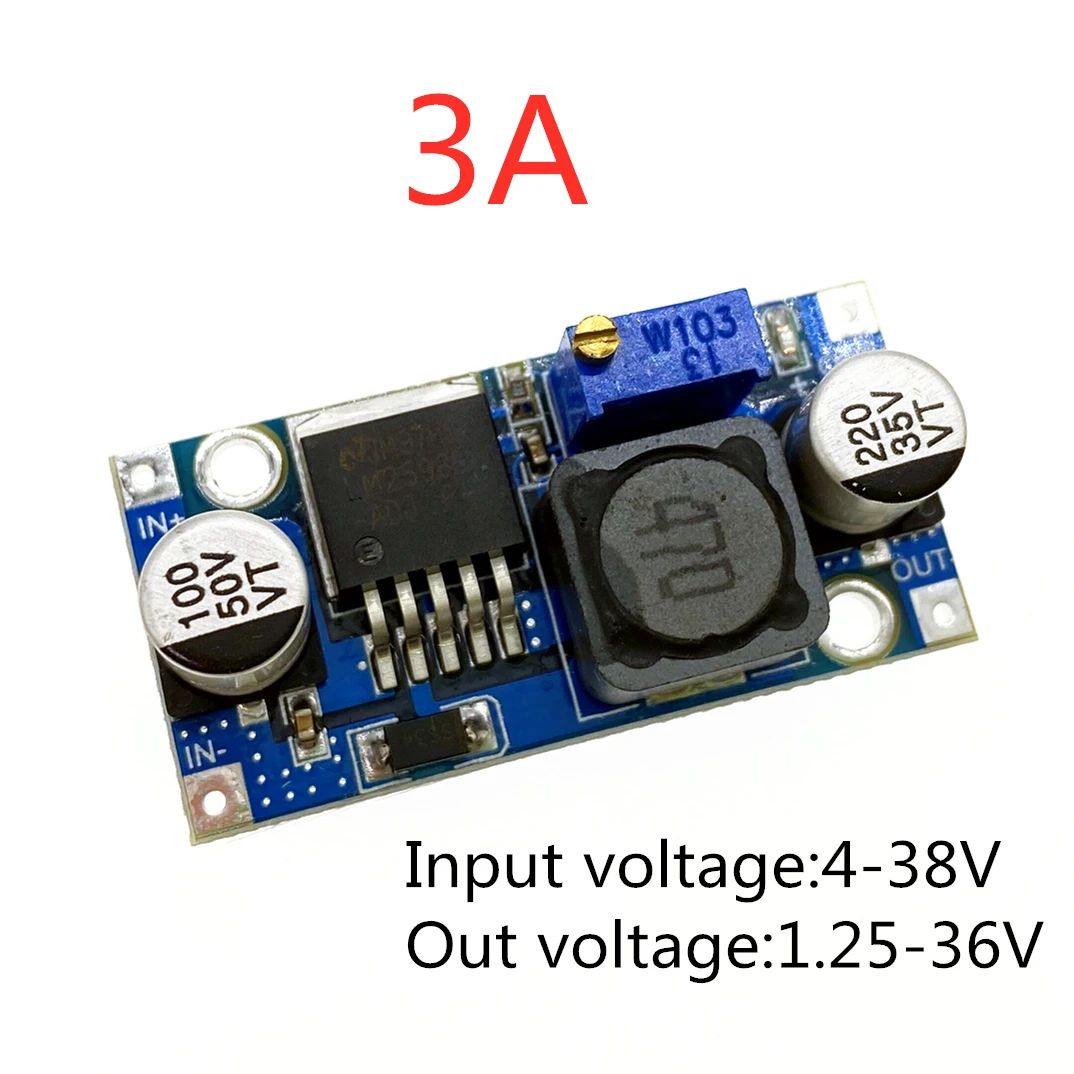

3a: não há
Tensão de entrada
Nome: lm2596 DC-DC módulo buck
Tensão de entrada: 4v 35 35v
A tensão de saída: 1.23v 30 30v
Corrente de saída: 3a (max)
Eficiência de conversão: 92% (máximo)
Ondulação da saída: <30mv
Freqüência de comutação: 150khz
Temperatura de trabalho:-quarenta e cinco ~ + 85
Tamanho: 43mm * 21mm * 14mm (comprimento * largura * altura)
Características:
1. a faixa de tensão de entrada: 3.2 v a 40 v dc (a tensão de entrada deve ser maior do que a tensão de saída de 1.5 v acima. Não pode impulsionador)
2. a faixa de tensão de saída: 1.25 v dc a 35 v tensão ajustável, alta eficiência (92%) a maior corrente de saída máxima é 3a.

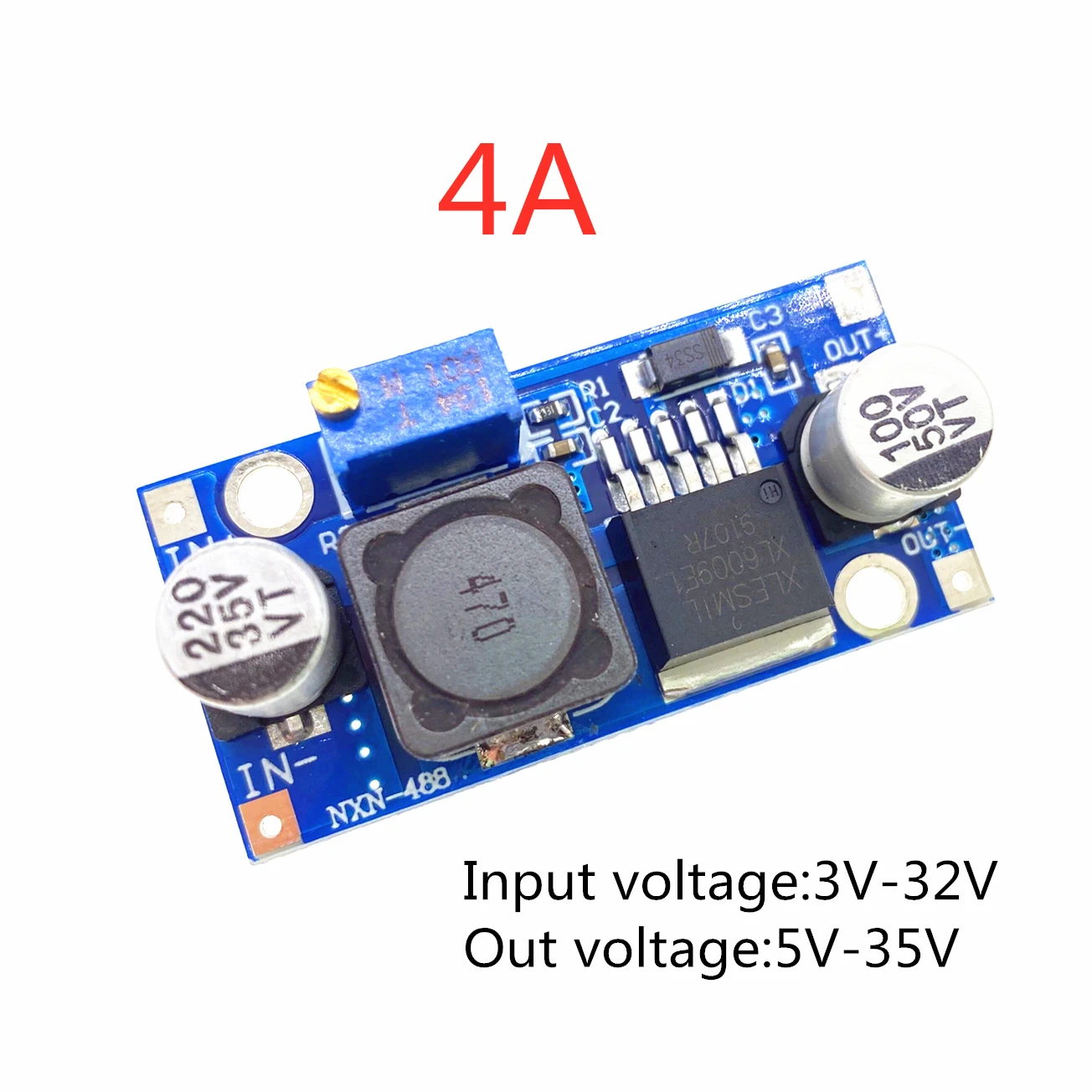

4a: não se preocupe.
Especificação:
Modelo: módulo de impulso xl6009
Propriedades do módulo: impulso não-isolado (impulso)
Retificação: retificação não síncrona
Escala de entrada: 3v 32 32v
Escala da saída: 5v 35 35v
Corrente de entrada: 4a (max), sem carga 18ma (5v de entrada, 8v de saída, sem-carga é inferior a 18ma. Maior a tensão, maior a corrente de carga.)
Eficiência de conversão: <94% (maior a pressão, menor a eficiência)
Freqüência de comutação: 400khz
Ondulação de saída: 50mv (quanto maior a tensão, maior a corrente, maior a ondulação)
Regulamento de carga: +/-0.5%
Regulação da tensão: +/-0.5%
Temperatura de funcionamento: -40 graus a + 85 graus
Tamanho do corpo: 43x20x12mm/1.7 “x 0.8” x 0.47 “(l * w * t)
Maneira de entrada: em +, em-;
Maneira de saída: para fora +, para fora-

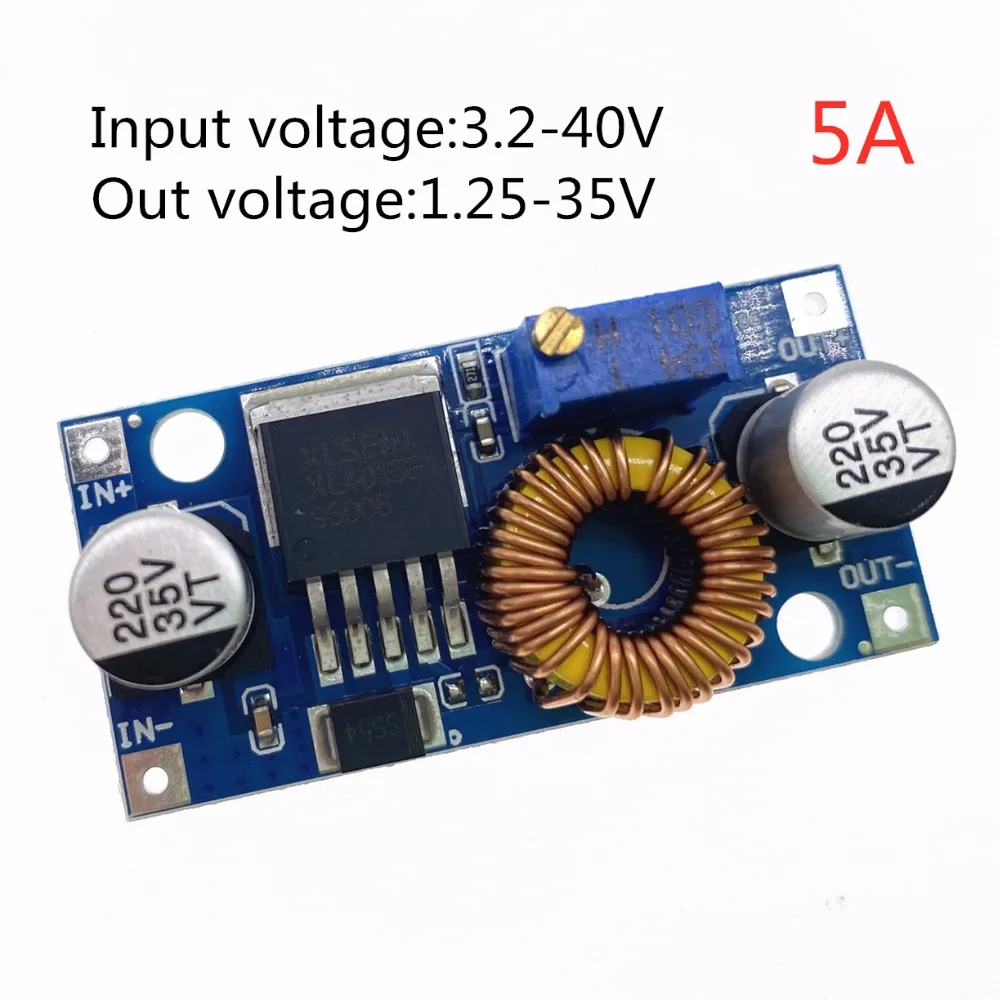

5a: 1.
Desempenho do módulo e características:
Natureza do módulo: módulo buck não-isolado (buck)
Tensão de entrada: 4-38v (por favor tente não exceder 38v como entrada)
Tensão de saída: 1.25-36v continuamente ajustável
Corrente de saída: 0-5a, recomendado para uso dentro de 4.5a.
Potência de saída: recomenda-se usar dentro de 75w. Se mais de 50w, por favor adicione o dissipador de calor.
Temperatura de trabalho: -40 ~ + 85 graus
Freqüência de trabalho: 180khz sunlephant
Eficiência de conversão: até 96% (eficiência relacionada à entrada, tensão de saída, corrente, diferença de tensão)
Taxa de ajuste da carga: s (i) ≤ 0.8%
Taxa de ajuste de tensão: s (u) ≤ 0.8%
Indicador de potência: sim
Proteção contra curto-circuito: sim (corrente limitada 8a)
Proteção da temperatura: sim (desligue automaticamente a saída após a temperatura excessiva)
Proteção de conexão reversa de entrada: nenhum, (se necessário, entre por favor um grande diodo atual na corda de entrada)
Método de instalação: 2 3mm de seda
Método de fiação: soldagem, V-IN é entrada, V-OUT é saída

1. Circuitos Integrados – para Veículos de tipo : Carros

2. Lm2596s Xl4015 Buck Boost Módulo 3a 4a – Número do Modelo : 1812mg

3. Componentes e Aparelhos Eletrônicos – Plástico : pe

4. Peça dc Ajustável para dc Buck Boost Módulo Módulo Regulador de Alimentação – Parâmetros Técnicos : Valor 2

5. 5a Step-down Módulo Regulador de Alimentação – Tamanho : —

6. 1 Peça dc Ajustável para dc Lm2596 – Utilização : Veículos e Brinquedos de Controle Remoto
