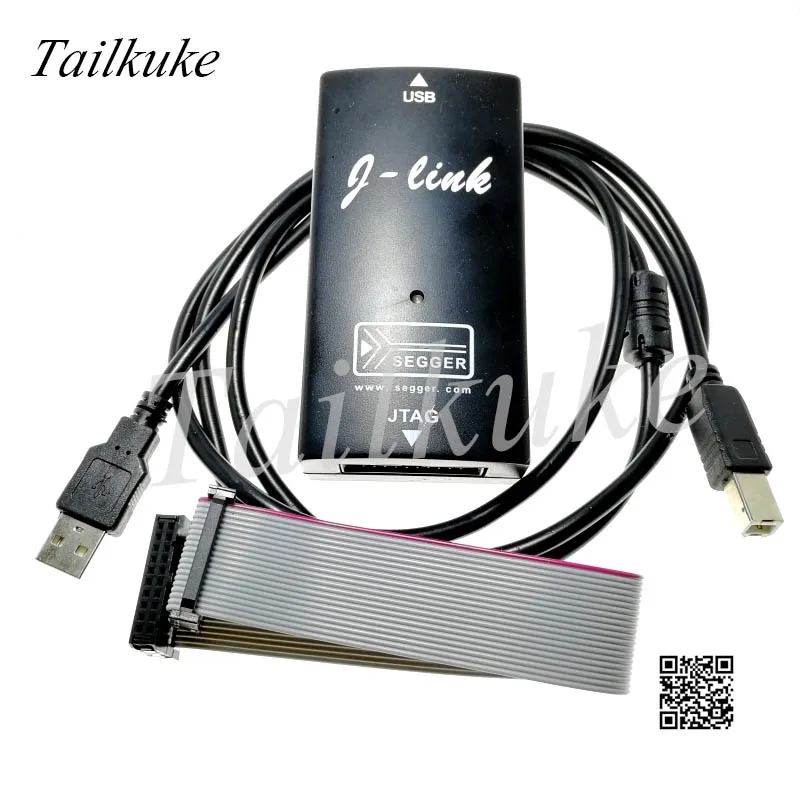

Versão em Inglês com Placa de Adaptador Jlink Downloader Simulator Stm32 Substituir J-link v8 V9.4 v9

Cpus suportados: AR-M7/9/11, Cortex-A5/a7/a8/a9, Cortex-M0/m1/m3/m4/m7, Cortex-R4, microchip pic32 e renesas rx100/rx200/rx610/rx621/rx62n/rx62t/rx630/rx631/rx63n

Diferenças entre jlink v8 e jlink v9:

1. velocidade diferente: v8 suporta 10 m (modo de depuração jtag)/4 m (modo de depuração sdw) no máximo, enquanto jlink v9 suporta 20 m (modo de depuração jtag)/ 15 m (modo de depuração sdw).

2. estabilidade diferente: o driver ic de v9 tem a capacidade adaptável de tensão, que se adapta automaticamente à tensão da cpu da placa de destino sob a condição de fiação correta. O cpus de 1.8-5.5v pode ser depurado, enquanto a versão v8 só pode depurar o cpus de 3.3v, e a estabilidade da depuração 5vcpu é muito pobre.

3, jlinkv8 fácil de soltar firmware em um tijolo. Eu tenho um monte de v8 falhou, eu preciso re-queimar o firmware, e os usuários comuns só podem olhar para a transformação de tijolos, e v9 basicamente não tal situação.

4, alguns dos mais recentes cpuv8 não suportam mais, e v9 suportam quase todos os cpu do braço.

Jlink v9 principais características:

1. o chip de controle principal adota stm32f205 sem deixar cair firmware, e o ferragem é atualizado para a versão mais recente de v9.4

2. a corrente da tensão 0.8a de 3.3v pode ser fornecida para a placa de desenvolvimento (pé 2)

3. suporte padrão jtag interface e 2 fios swd interface de depuração. A velocidade pode alcançar 20 m (jtag)/15 m (swd) por segundo.

4, braço do apoio toda a depuração da microplaqueta, suporte mdk ou iar, e outros padrões jlink suportam o ide do ambiente da compilação.

5, firmware original, atualização automática do firmware

6, processo de naufrágio do ouro, comparável ao original.

1. Cheap Peças e Acessórios p Instrumentos – Materiais de Bricolage : Elétrica

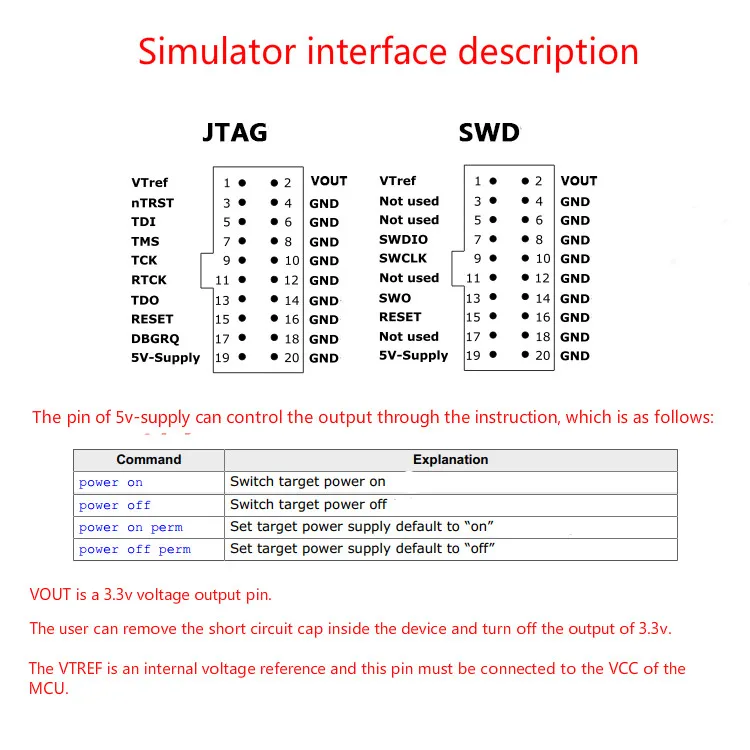

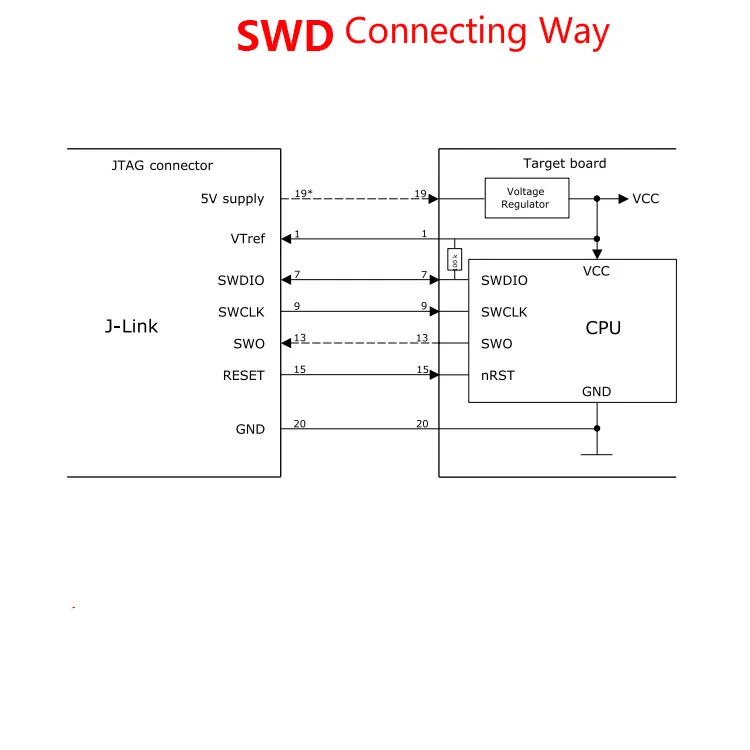

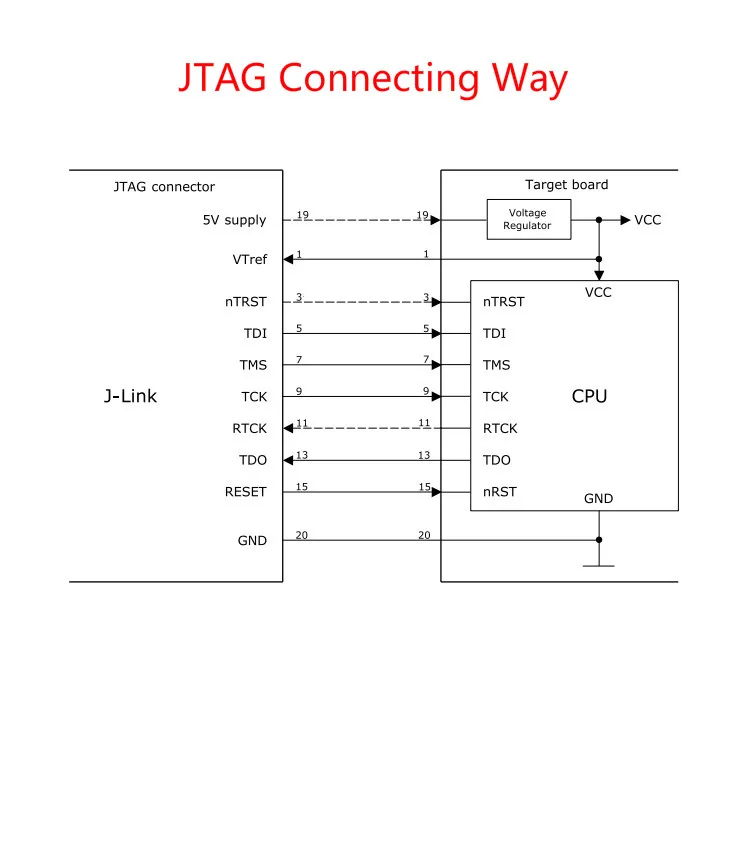

Existem geralmente três tipos de fonte de alimentação:

1. use o pino 5v-supply para fornecer energia para mcu através do ldo da placa de destino.

2. conecte diretamente o pino do vout ao t ao vcc do mcu para a fonte de alimentação.

3. o usuário também pode selecionar a placa de destino com sua própria fonte de alimentação.

Nota: o pino vtref deve ser conectado ao vcc do mcu independentemente do modo de fonte de alimentação.
