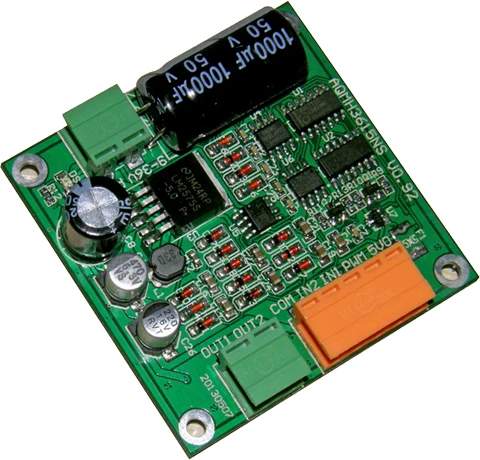

Name: Placa de Acionamento do Motor dc de Alta Potência Módulo é Reversível Pode Ser Pwm Completo 12 24 36v 15a
Brand: Circuitos Integrados
SKU: 32812082039
Price: 84.70 BRL
Availability: InStock

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Condição	Novo
Tipo	Regulador de Tensão
Nome da Marca	Reland SUN
Lugar de Origem	Chinese Mainland
Model	Aqmh3615ns
Voltage	Less Than 36V (inclusive)
Power Mode	Direct Current
Voltage Range	6.5-40
Rated Current	15
Control Mode	Pwm, Button, TTL Level
Speed Control Type	Duty Cycle
Scope OF Application	High Power Motor Drive, Various Controls

O motorista do motor da placa desencapada (módulo) sem escudo é um produto especial do preço que seja promovido a preço de custo.

Nenhuma referência à especificação “manual do usuário”, danos à operação, sem reembolso, sem reparo, leia atentamente o manual do usuário.

12/24/36V 360W de alta potência DC motor drive board/módulo é reversível, pode ser completo PWM

1. é Reversível Pode Ser Pwm Completo

AjustarParâmetros do motor:(Os usuários são exigidos fazer a dissipação térmica simples ou a dissipação térmica pesada de acordo com os parâmetros do motor)

Tensão nominal36VMotor: marcação adequada potência nominal300W e abaixoOu a classificação atual indicada12A abaixoMuito tempo trabalhando motor cheio sem refrigeração;Potência nominal nominal300W~ 370WOu a classificação atual indicada12A~ 15AMáquinas elétricasPrecisa fazer dissipação de calor simplesPunho;Potência nominal nominal370W a 500WOu a classificação atual indicada15A a 20AMáquinas elétricasPrecisa fazer tipo grosso grande dissipação de calorPunho;

Tensão nominal24VMotor,Potência nominal nominal200W e abaixoOu a classificação atual indicada12A abaixoMuito tempo trabalhando motor cheio sem refrigeração;Potência nominal nominal200W~ 250WOu a classificação atual indicada12A~ 15AMáquinas elétricasPrecisa fazer dissipação de calor simplesPunho;Potência nominal nominal250W a 330WOu a classificação atual indicada15A a 20AMáquinas elétricasPrecisa fazer tipo grosso grande dissipação de calorPunho;

Tensão nominal12VMotor,Potência nominal nominal70W e abaixoOu a classificação atual indicada12A abaixoMuito tempo trabalhando motor cheio sem refrigeração;Potência nominal nominal70W~ 90WOu a classificação atual indicada12A~ 15AMáquinas elétricasPrecisa fazer dissipação de calor simplesPunho;Potência nominal nominal90W a 120WOu a classificação atual indicada15A a 20AMáquinas elétricasPrecisa fazer tipo grosso grande dissipação de calorPunho;

(Este motorista não faz a radiação térmica avaliado 12A atual, avaliado 12A ~ 15A atual, necessidade de fazer a dissipação de calor simples, 15A a 20A, necessidade de fazer a dissipação de calor grossa. A potência nominal no motor geralmente se refere à potência de saída, considerando a perda de trabalho do motor, portanto, ao calcular a corrente nominal, a eficiência do motor, corrente nominal = potência nominal/tensão nominal/eficiência deve ser considerada

6. High Quality Componentes Eletrônicos e Peças

Características do módulo de condução:

Tamanho muito pequeno, apenas5,5 cm * 5,5 cm

Suporte tensão gama6.5-40V, proteção do undervoltage

Carga máxima 12A atual (sem dissipação térmica),15A(Dissipação térmica simples), 20A (grande radiador grosso); corrente máxima instantânea 110A

Três fios velocidade controle, invertendo e travagem

ApoioPWM completoPode ser usado diretamenteChaveControle a inversão positiva, escala válida do PWM0,1% ~ 100%

Pode fornecer o poder 5V para o microcontrolador

Interface Proteção ESD
Âmbito de aplicação:Carros grandes, robôs, vários controles

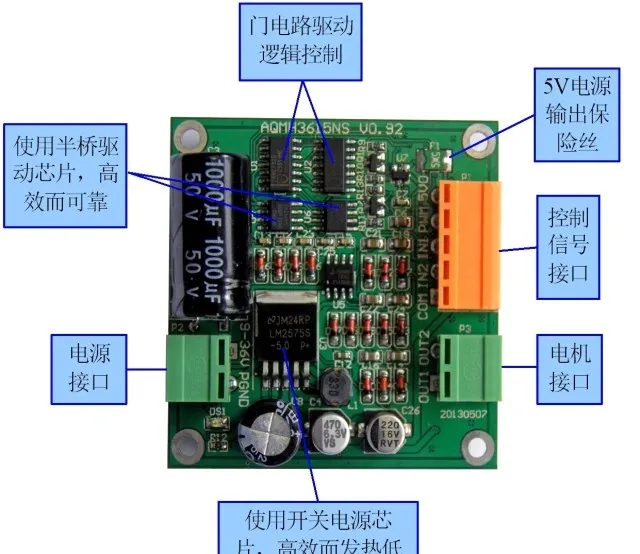

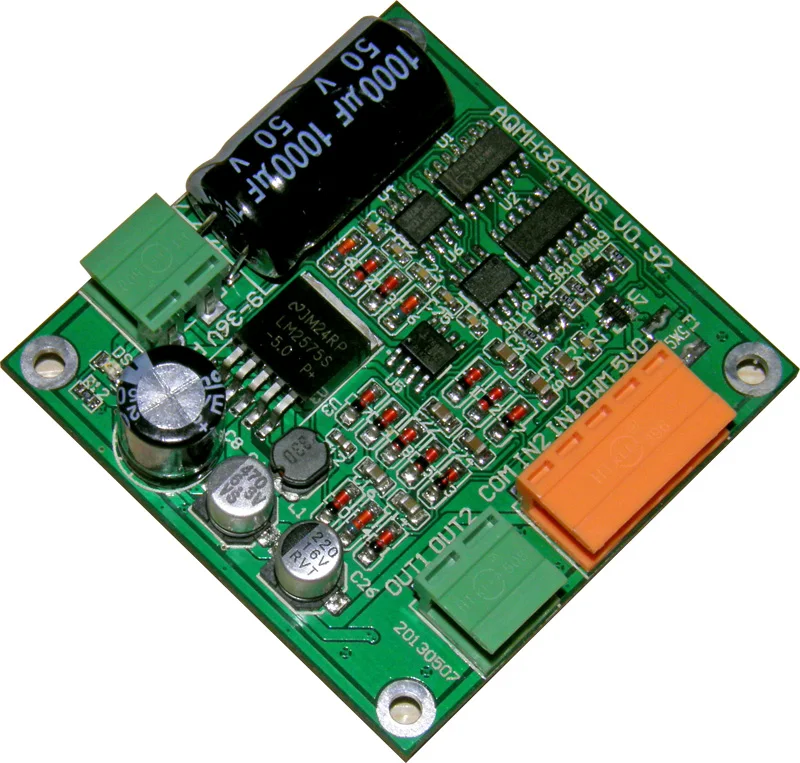

Conduza a parte dianteira do módulo

3. Cheap Circuitos Integrados

O chip de alimentação do interruptor é usado para fornecer energia de 5V ao circuito interno do módulo. O aquecimento é baixo e eficiente e a faixa de tensão é mais ampla. O chip de meia ponte é usado para acionar o tubo MOS de alta potência e a taxa é alta e confiável

Nota: recomenda-se ser conectado em série na fonte de alimentação20AFusível.

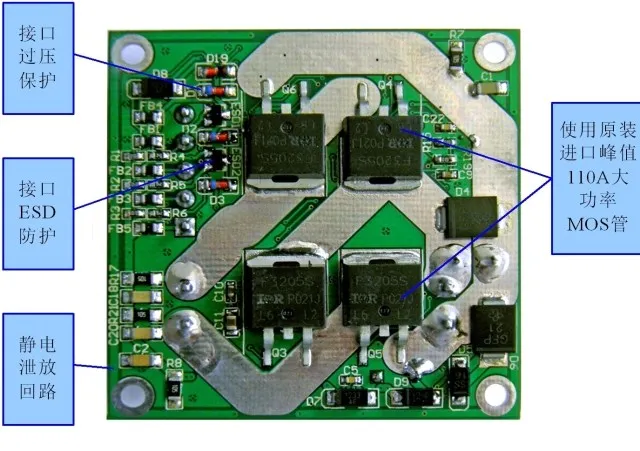

Atrás do módulo

4. Circuitos Integrados

Use o tubo MOS de alta potência 110A de alta potência importado, a capacidade de acionamento é muito forte, o motor do carro da bateria não é problema!

Nota: recomenda-se ser conectado em série na fonte de alimentação20AFusível.

Conduza a lógica

OCMSinal terra,5VOPor5VA saída pode ser fornecida por MCU e outros controladores5VFonte De Alimentação;PWMPés podem ser conectados externamentePWMSe você usar o modo do controle do botão,PWMEnfrentamento pé5VOJuntar juntos;IN1EIN2Inversão e travagem para dois motores(…)Freio)Controle o sinal. Controle a lógicaSuperfície-A. Entre0Nível baixo,1Para Gaoping, * para qualquer nível, quando suspenso, paraBaixaNível.

Nota: é melhor frear sobre 0.1S antes de inverter o interruptor, ou pode danificar a unidade. Quando PWM é 100%, se você quer comutar o sentido do motor, você deve frear mais de 0.1S, a seguir girar o sinal para trás.

Nota: recomenda-se ser conectado em série na fonte de alimentação20AFusível.

Parâmetro elétrico

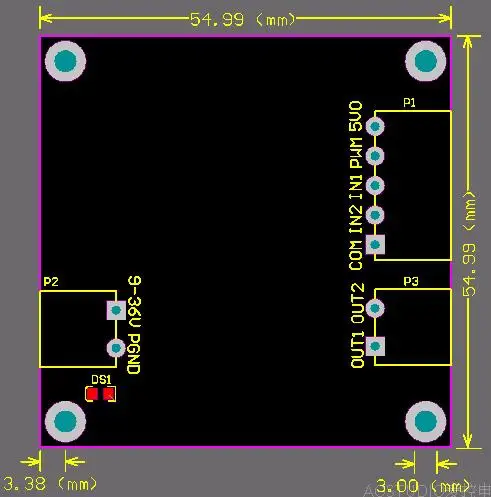

Tamanho do produto

Conduza dimensões do módulo tais comoGráfico1.3Como mostrado. Comprimento e largura são5,5 cm*5,5 cmWei Gao2,0 cm-A. O diâmetro do furo da montagem é3mmUso sugeridoM3Os parafusos estão fixos. Pague por favor a atenção à instalaçãoNão deixe o componente traseiro entrar em curto-circuitoUso sugerido1mmA almofada de sílica gel condutora de calor espesso é anexada à parte de trás do módulo para ser usado novamente5mmColuna fixa módulo alto.

5. do Motor dc de Alta Potência Módulo

6. High Quality Componentes Eletrônicos e Peças

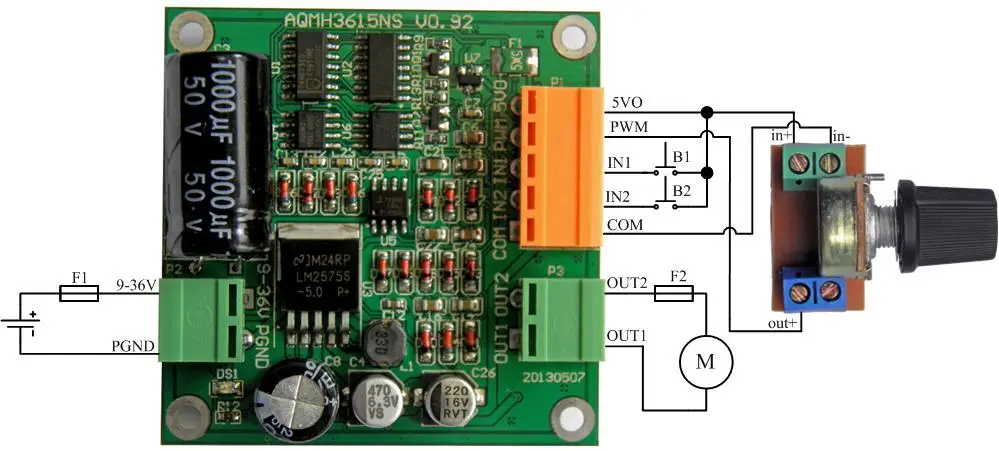

Método fiação

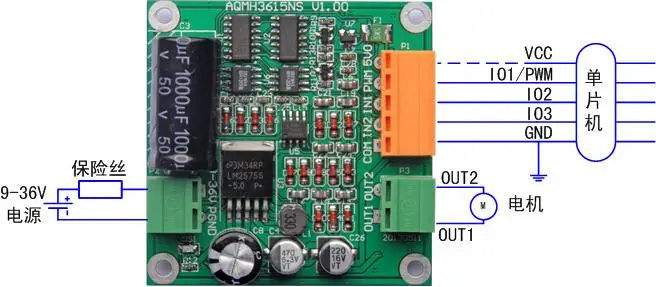

Método para controlar a rotação do motor por Singlechip

O método de usar o singlechip para controlar a rotação do motor, comoGráfico1-A.6Como mostrado. O módulo da fonte de alimentação do singlechip é conectado com o módulo de conduçãoOCM;PWMMicrocontrolador conectado a péPWMSaída para regulação da velocidade;IN1EIN2E o SCM doisOIO motor é invertido e travado5VOPode ser fornecido para o microcontrolador5VAlimentação

7. Componentes Eletrônicos e Peças

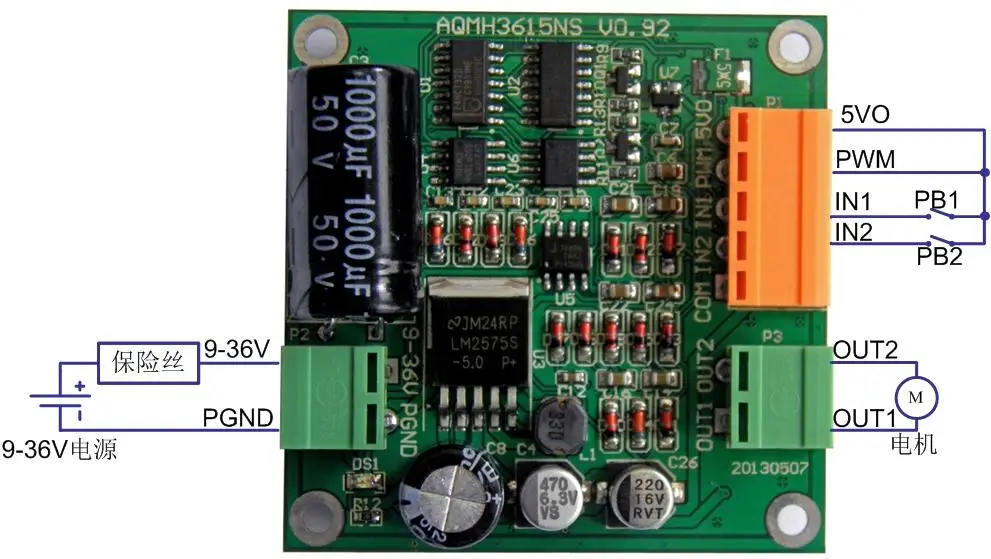

Método para controlar a linha de comutação positiva e negativa do motor usando o botão de pressão

O método de usar a construção para controlar a rotação positiva e negativa do motor, comoGráfico1-A.7Como mostrado. Entre eles,PB1EPB2Por dois botões. QuandoPB1Pressione baixoPB2Não pressionado,IN1Para alto nível,IN2Para baixo nível, o motor está girando;QuandoPB2Pressione baixoPB1Não pressionado,IN1Nível baixo,IN2Para alto nível, reversão do motor; quandoPB1EPB2Tempo do salto,IN1EIN2Todos são baixo nível, freio do motor(…)Freio)
