Placa de Circuito da Placa de Expansão do Plc do Controle Remoto do Protocolo de Modbus Rtu do Módulo de Relé Rs485 do Canal 12v com Caixa do Trilho do Ruído
Original price was: R$ 97,43.R$ 71,10Current price is: R$ 71,10.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | Tqfp |
| Cutomizado | SIM |
| Número do Modelo | 8 Channel Rs485 Relay Module |
| Tensão de Alimentação | DC 12V |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Regulador de Tensão |
| Nome da Marca | Diymore |
| Origem | CN (origem) |

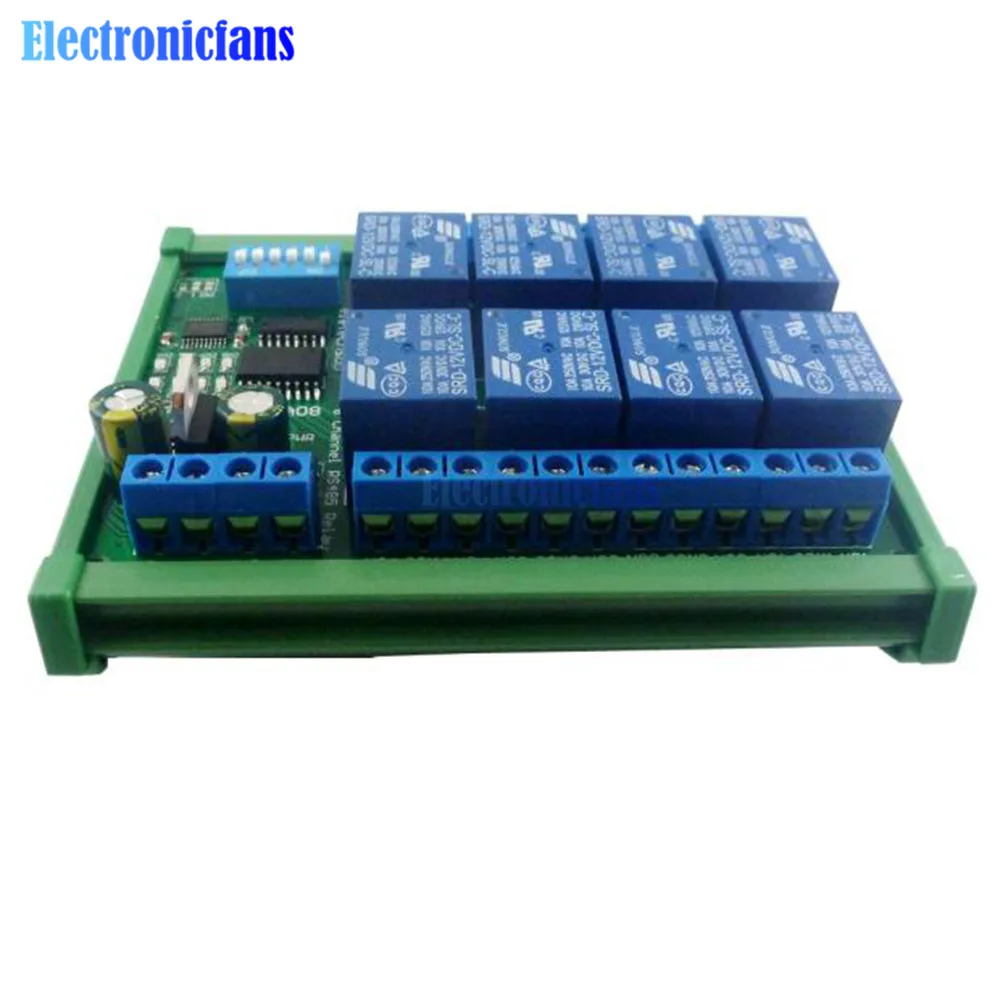

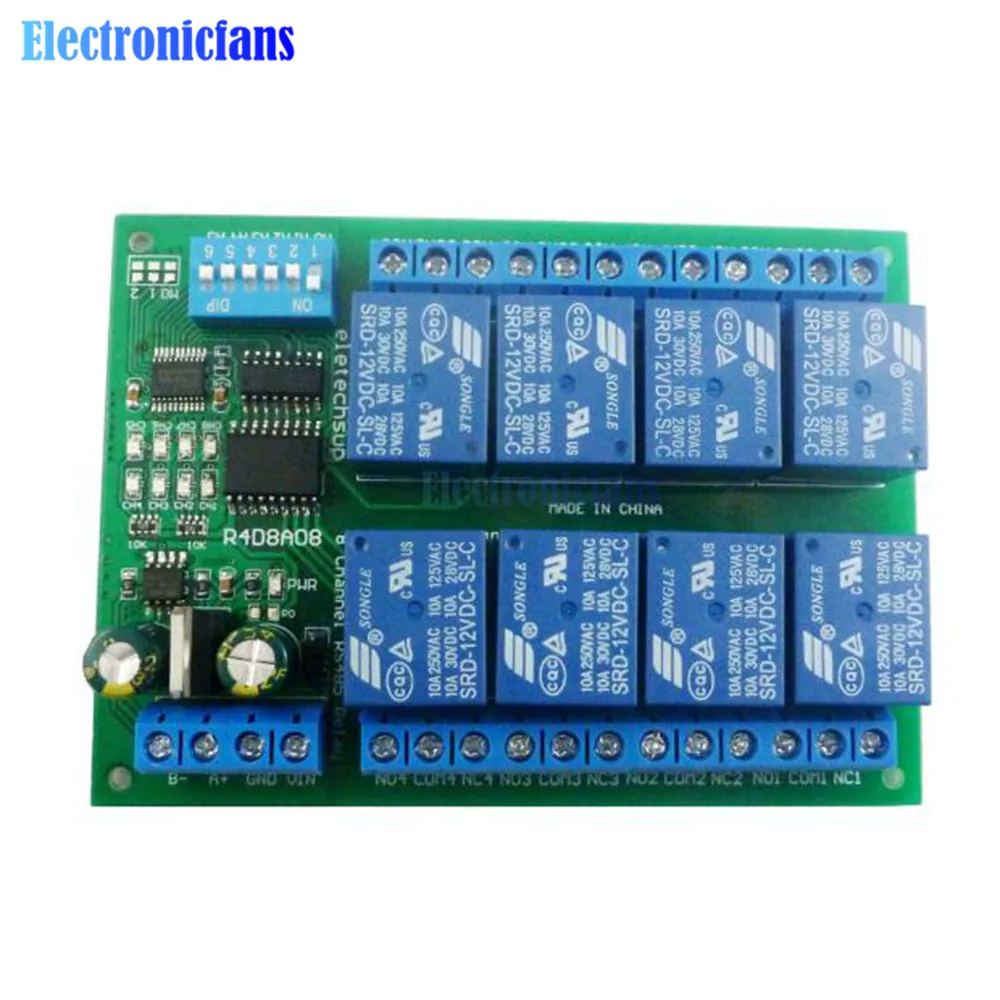

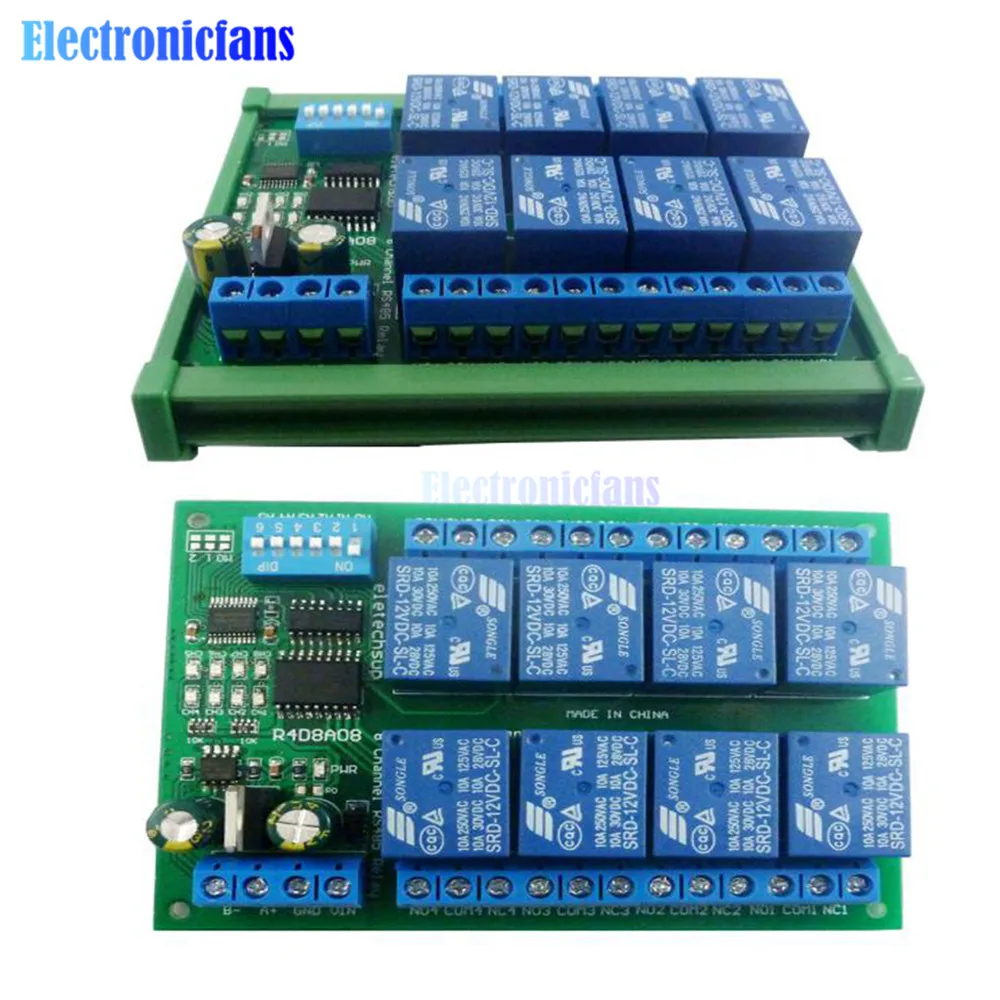

Placa de circuito da placa de expansão do plc do controle remoto do protocolo de modbus rtu do módulo de relé rs485 do canal 12v 8 com caixa do trilho do ruído
Características:
1: fonte de alimentação dc 12v
2: corrente de espera (todos os relés fechados) 12ma, 1 relé aberto 40ma, 2 relés abertos 68ma, 3 relés abertos 94ma, 4 relés abertos 122ma, 5 relés abertos 148ma, 6 relés 174ma aberto, 7 relés aberto 198ma, 8 relés aberto 224ma
3: “abrir” “fechar” “momentâneo” “auto-bloqueio” “bloqueio” “atraso” 6 comandos
4: dois modo de instrução-controle: modbus rtu comando e no comando
5: sob o comando “atraso”, o atraso máximo é de 255 segundos;
Sob o comando at, o atraso máximo é de 9999 segundos
6 comandos modbus podem ser feitos hiperterminal serial (assistente de série) ou “pesquisa modbus” enter; em comandos podem ser feitos hiperterminal serial (assistente de série) enter;
7 sob o modo de comando modbus, ele pode suportar até 64 dispositivos em paralelo
8 a taxa de transmissão padrão é 9600bps. A taxa de transmissão pode ser selecionada através de jumpers: 2400 4800 9600 19200bps
9 tamanho: 100*72*20mm (apenas placa pcb);120*88*42mm (com caixa de trilho din)
10 peso: 120g (apenas placa pcb);198g (com caixa de trilho din)
11 carga máxima: 10a/250vac, 10a/125vac, 10a/30vdc, 10a/28vdc, 10a/12vdc

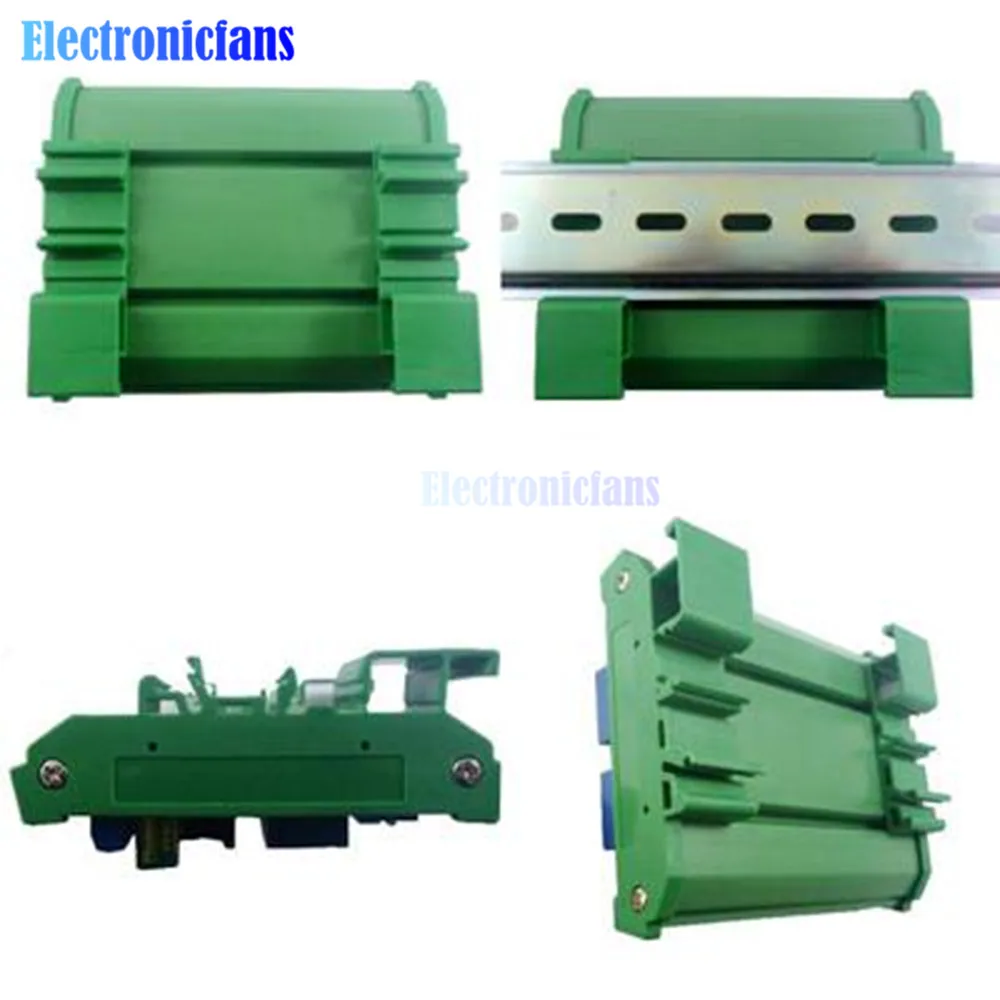

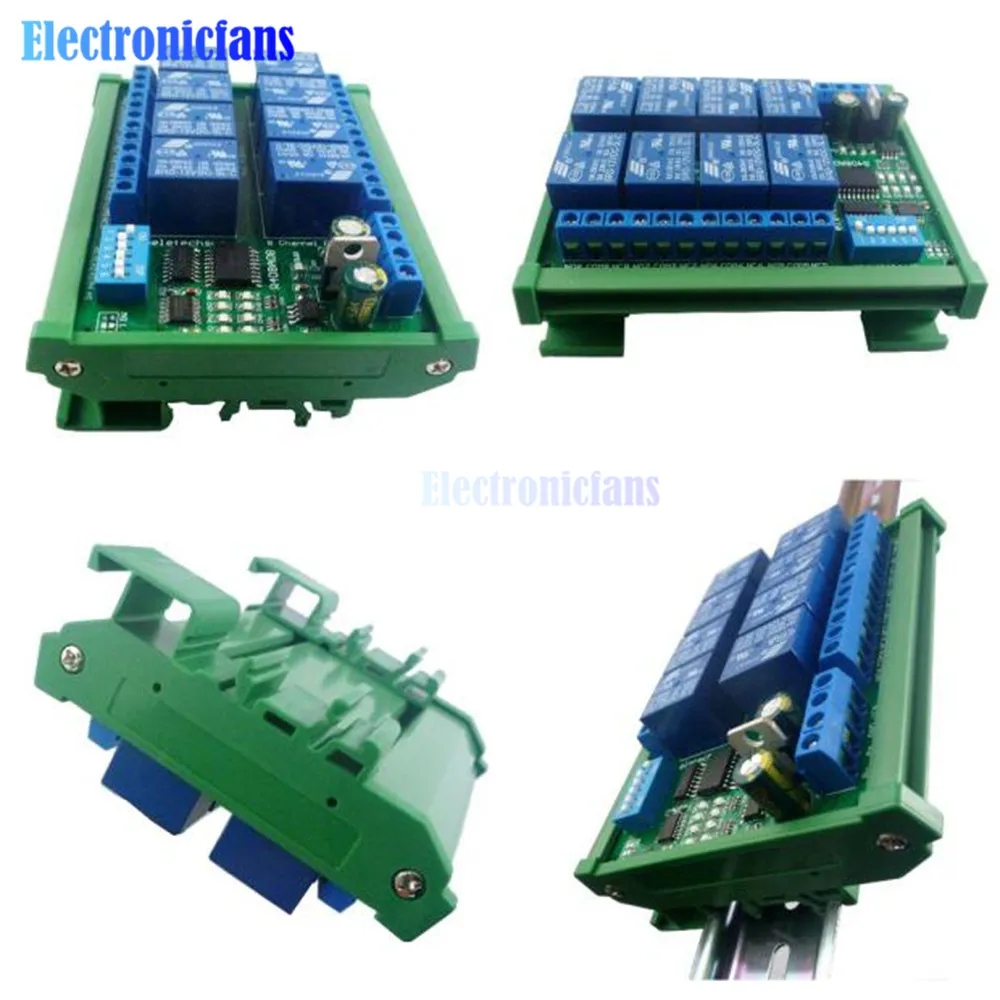

Parâmetros da caixa do trilho do ruído:
Modelo do produto: UM72
Cor: verde
Largura: apropriado para a largura um72 da placa do pwb (72mm)
Categoria da isolação: categoria retardadora de chama do vo
Comprimento do backplane: apropriado para placas do pwb de 100mm
Peso líquido: 72g
Instalação: trilho din35 e c45
Glossário:
Não: contato normalmente aberto do relé
Com: contato comum do relé
Nc: contato normalmente fechado do relé
Aberto: sem conexão com, nc desconectar com
Fechar: sem desconexão com, conexão nc com
Momentâneo: digite o comando momentâneo, o relé rreceiver está aberto, atraso de 0.5 segundos depois, relé está perto;
Alternar: digite o comando de alternância, o relé rreceiver está aberto, digite o comando de alternância novamente, relé está perto;
Travado: digite o comando travado canal 1, o canal receptor 1 está aberto, o canal 2 está próximo.
Digite o comando travado canal 2 o canal receptor 2 está aberto, o canal 1 está próximo.
Digite o comando travado canal 3 o canal receptor 1 está próximo, o canal 2 está próximo.
Atraso: digite o comando de atraso, o relé rreceiver está aberto, atraso de 0-9999 segundos (o comando modbus é de 0-255 segundos) depois, relé está perto;
Durante o atraso, meter o comando próximo, fechar imediatamente o relé
Id do escravo: A0-A5 é o id do escravo, você pode escolher 64 identificação do escravo diferente.
Sob o modo de comando modbus, o id escravo deve estar correto
1 esta versão tem 2 modos de comando, modbus rtu comando e no comando. 2 o comando padrão é o comando modbus rtu, compatível com versões mais antigas.
3 mude para o comando at, dando um curto-circuito na almofada m0.
4 a taxa de transmissão padrão é 9600bps. Você também pode selecionar a taxa de transmissão encurtando as almofadas m1 e m2.
Descrição de comando, por favor consulte “8 canal ferroviário rs485 relé commamd”
Aplicações típicas:
1. ao controlar um módulo, você pode usar a instrução moduls rtu ou a instrução at. No modo de comando, o interruptor de discagem (endereço escravo) é inválido e só pode controlar um módulo de cada vez.
2. modbus modo de comando (hex), você pode controlar uma variedade de maneiras: serial hyper terminal de controle (necessidade de adicionar manualmente o crc), modbus poll software de controle (software automaticamente adicionar o crc), controle de processo plc ou mcu

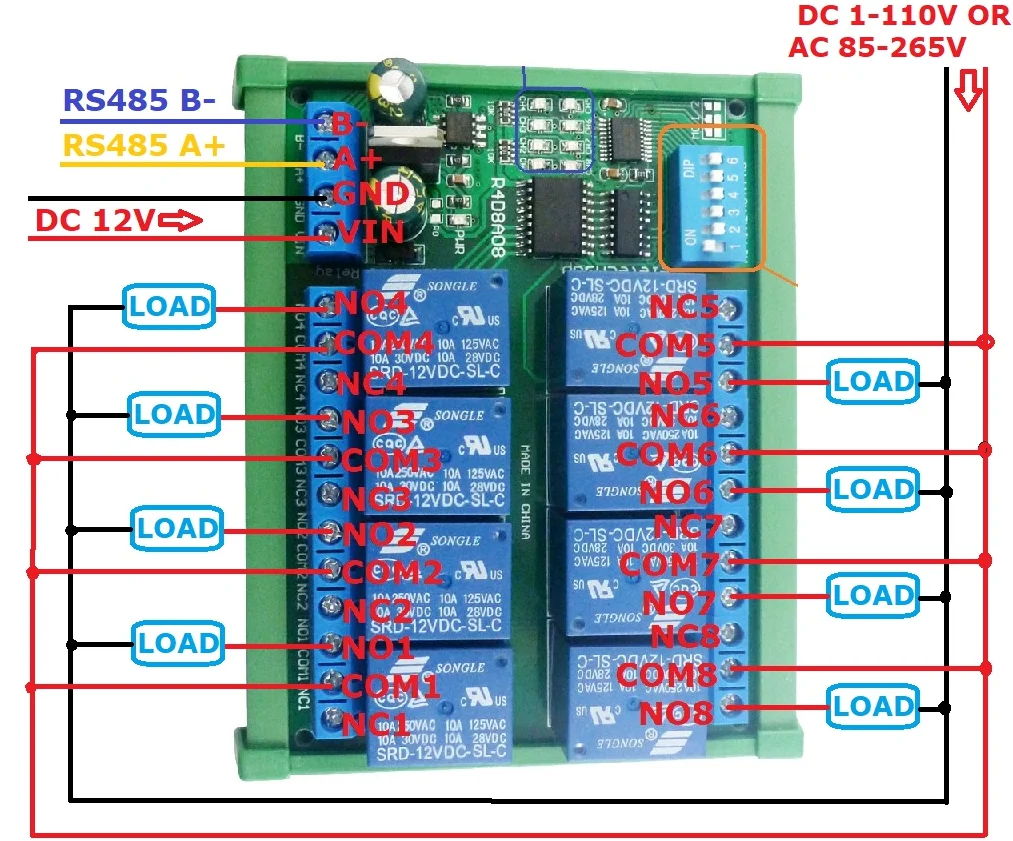

Diagrama de fiação:
1 dc 12v circuito de controle, diagrama de fiação abaixo. “Carga” pode ser câmera, luzes led, ventiladores, motores e outros equipamentos dc 12v
2 dc 1-110vac 85-265v circuito de controle, diagrama de fiação abaixo (nota: se não dc 12v carga, precisa de outra fonte de alimentação dc 12v). “Carga” pode ser luzes led, ventiladores, motores luzes, luzes fluorescentes, aquecedores de água solar e outros equipamentos ac dc
1. Cheap Circuitos Integrados – Largura do Item : 10cm
2. Circuitos Integrados – Altura do Item : 10cm
3. do Plc do Controle Remoto do Protocolo – Peso do Item : 500g
4. High Quality Componentes Eletrônicos e Peças – Diâmetro do Item : 21cm
5. Componentes Eletrônicos e Peças – tipo de Material : High Performance Replacement
6. de Modbus Rtu do Módulo de Relé – Características Especiais : Direct Replacement
7. Placa de Circuito da Placa de Expansão – Origem : cn Origem
