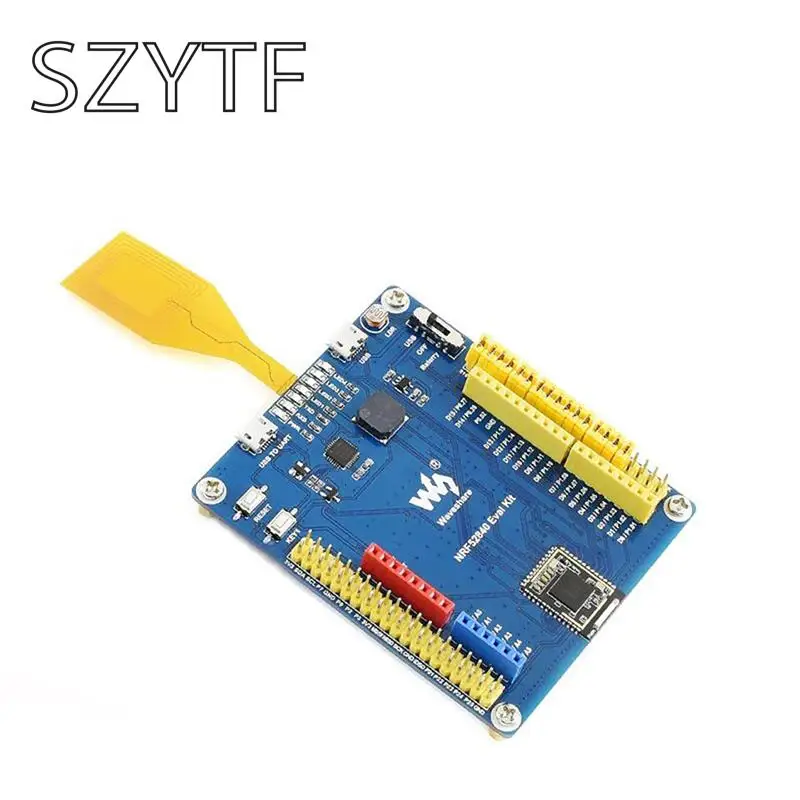

Placa de Desenvolvimento Bluetooth 5.0 Módulo Kit Desenvolvimento Compatível com Arduino Raspberry pi Nrf52840 Circuitos integrados

Apenas um módulo nrf52840 está incluído no kit, deve-se notar quePelo menos três módulos nrf52840 são necessários para rede de malha bluetooth.

Visão geral

Nrf52840 eval kit é um jogo de desenvolvimento/avaliação baseado em nrf52840, características arduino/raspberry pi conectividade, e vários periféricos usados comuns.

Ele suporta a nova geração bluetooth 5.0, em comparação com bluetooth 4.0, a taxa de dados é duas vezes, até 2mbps, a distância de transferência é quádrupla. Com base na arquitetura do braço Cortex-M4F, a freqüência da cpu alcança até 64mhz. A malha de bluetooth e o rádio de 2.4ghz estão igualmente disponíveis, que significa um desempenho mais elevado, e aplicações mais apropriadas.

Graças aos cabeçalhos compatíveis arduino/raspberry pi a bordo, ambos os escudos arduino e chapéus raspberry pi podem ser anexados ao mesmo tempo, torná-lo fácil de usar mais recursos de expansão.

Características

• Conectividade arduino, suporta escudos arduino
• Conectividade raspberry pi, suporta chapéus raspberry pi
• Integra cp2102 usb para uart, para depuração serial
• A bordo de vários periféricos e interfaces, conveniente para estudo/desenvolvimento
• Vem com recursos de desenvolvimento e manual (exemplos para bluetooth 5.0/bluetooth mesh)

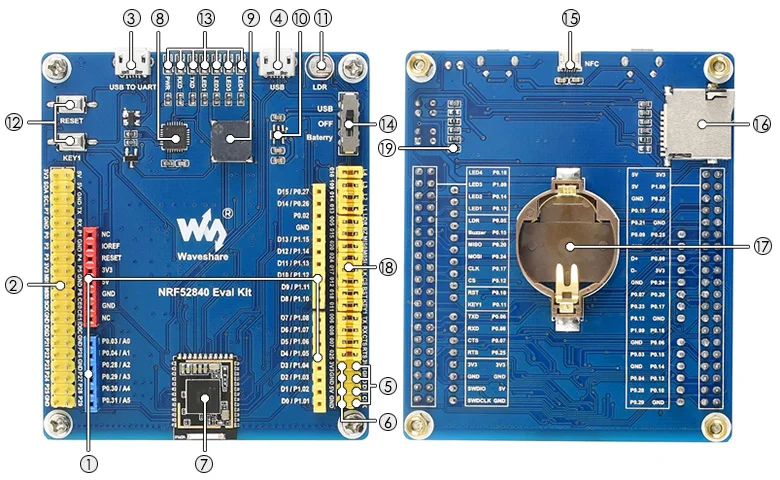

O que está a Bordo

1. Circuitos Integrados – Aplicação : Raspberry pi

1. Cabeçalhos arduino: para conectar escudos arduino
2. Cabeçalho de raspberry pi gpio: para conectar chapéus de raspberry pi
3. USB PARA UART interface
4. Porta usb: a porta usb de nrf52840
5. Interface de depuração de 4pin swd: para conectar o depurador do braço ao programa/depuração
6. 3.3v/5v entrada/saída de energia: fornece saída de energia ou alimentado a partir de fonte de alimentação externa
7. Core52840: módulo de núcleo nrf52840
8. Cp2102: conversor usb para uart
9. Buzzer
10. Regulador de tensão RT9193-33: 3.3v
11. Sensor óptico
12. Chaves: reset e chave do usuário
13. LEDs
    PWR: indicador de alimentação
    Rxd/txd: nrf52840 uart rx/tx indicador
    Led1 ledled4: leds do usuário
14. Interruptor de alimentação
    Usb: alimentado a partir de conexão usb
    Bateria: alimentado a partir de bateria cr2032
15. Conector de antena NFC
16. Slot para cartão TF
17. Suporte da bateria CR2032
18. Jumpers
    Curto os jumpers: conecte os periféricos a bordo ao i/os no código de exemplo
    Abra os jumpers: conecte ao i/os personalizado através de fios em ponte
19. Almofadas de teste atuais: 0resiresistor é soldado por padrão, remover o resistor para testar a corrente da placa

Core52840 Especificações

• Onboard chip: nRF52840
• Distância de comunicação: 150m (aberto ao ar livre), 40m (interno)
• Taxa de dados: 2mbps, 1mbps, 500kbps, 125kbps
• Faixa de freqüência: 2.4ghz
• Tensão de funcionamento: 2.0v ~ 3.6v (3.0v recomendado)
• Temperatura de funcionamento: -40 ° 85 85 °
• Temperatura de armazenamento: -55 ° ~ 125 °
• Dimensão: 18mm × 13.5mm
• Antena: antena integrada

NRF52840 Características

Nrf52840 é uma potência ultra-baixa, sistema sem fio flexível na microplaqueta (soc), é a escolha ideal para aplicações sem fio de curto alcance tais como dispositivos wearable, dispositivos de entretenimento interativo, etc.

• Bluetooth 5.0, ieee 802.15.4-2006, transceptor multiprotocol 2.4 ghz
• Compatível com série nrf52, nrf51, nrf24l e nrf24ap
• Arm Cortex-M4F processador de 32 bits (com fpu, 64mhz)
• Flash de 1mb e ram 256kb
• 48x GPIOs
• 2x interface de dois fios (i2c compatível)
• 1x i2s interface de áudio digital
• 12 bits/200ksps adc
• 1x USB2.0
• 1x qspi serial (32mbps)
• 4x spi principais interfaces, 3x spi slave interfaces
• 2x UART
• 4-ch PWM
• 1x SWD
• Tensão de funcionamento: 1.7v ~ 5.5v

Core52840 Aplicações

• Dispositivos Wearable
• Aplicação do bluetooth inteligente
• Eletrodomésticos inteligentes
• Industrial de controle de IoT
• Dispositivos de entretenimento interativo
