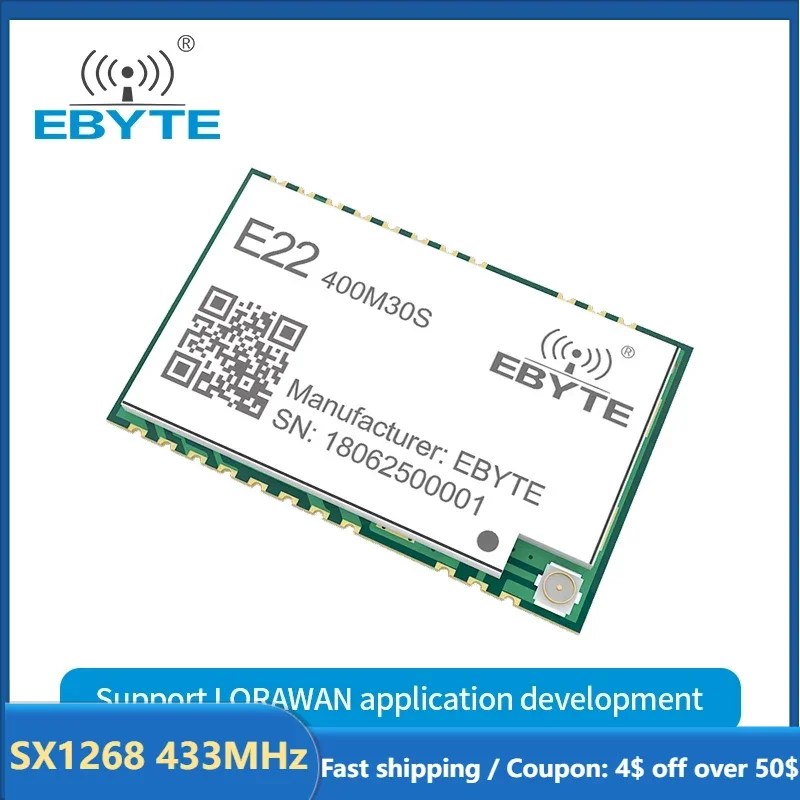

Placa de Desenvolvimento Módulo sem Fio rf Longo Alcance 12000m Ebyte E22400m30s Ipex Selo Buraco Antena Spi Sx1268 433mhz
Original price was: R$ 44,71.R$ 41,14Current price is: R$ 41,14.
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Pacote | SMD |
| Número do Modelo | E22-400m30s |
| Potência de Dissipação | 1W |
| Tensão de Alimentação | 2.5 – 5.5 v |
| Aplicação | Computador |
| Condição | Novo |
| Tipo | Unidade IC |
| Nome da Marca | Ebyte |
| Origem | CN (origem) |
| IC | Sx1268 |
| Frequency | 410~493mhz |
| Power | 30dbm |
| Distance | 12km |
| Interface | SPI |
| Peso | 4.9±0.1g |
| Size | 24 * 38.5 MM |
[Introdução]: A série E22 é o primeiro módulo sem fio na China a adotar o chip SX1262, SX1268 RF da Semtech. Este chip fornece uma variedade de métodos de modulação, como LoRaTM e GFSK tradicional. Seu método especial de modulação LoRaTM aumenta a comunicação
DEMO:
PCB:
Manual do usuário
|
Parâmetro do RF |
Valor |
Observação |
|
Trabalhando frequência |
410 ~ 493 MHz |
– |
|
Poder transmissor |
30 dBm |
Max. Potência (1W) |
|
Recebendo sensibilidade |
150 dBm |
– |
|
Taxa dos dados do ar |
0,018 k ~ 300kbps |
– |
|
Distância do teste |
12000m |
No ar aberto e claro, com potência máxima, ganho da antena 5dBi, altura de 2m |
|
Parâmetro do hardware |
Valor |
Observação |
|
Tamanho |
24*38,5 milímetros |
|
|
Tipo antena |
Furo IPEX / Stamp |
|
|
Interface comunicação |
SPI |
|
|
Pacote |
SMD |
|
Parâmetro eletrônico |
Min. |
Tipo. |
Máx. |
Unidade |
Condição |
|
Fonte de energia |
2.5 |
5 |
5.5 |
V |
|
|
Nível Comunicação |
1.8 |
3.3 |
3.7 |
V |
|
|
Transmitindo corrente |
600 |
650 |
700 |
MA |
30dBm(1W) |
|
Recebendo corrente |
12 |
14 |
16 |
MA |
|
|
Corrente do sono |
1 |
3 |
5 |
NA |
|
|
Temperatura operacional |
-40 |
20 |
+85 |
? |
|
|
Umidade operacional |
10 |
60 |
90 |
% |
|
|
Temperatura do armazenamento |
-40 |
20 |
+125 |
? |
