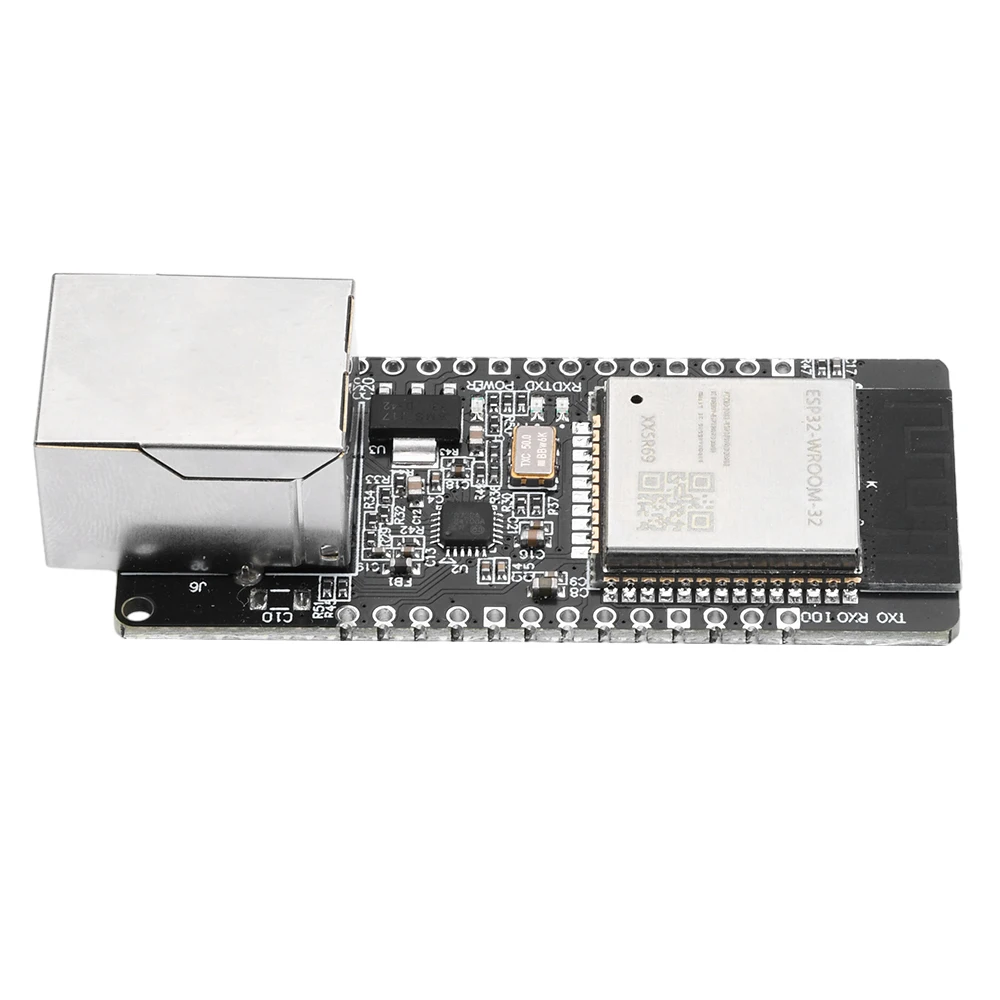

Name: Placa de Desenvolvimento sem Fio com Pin Porta Serial Incorporada Esp32-wroom32 Wt32-eth01 Wifi Compatível com Bluetooth
Brand: Componentes de soldagem
SKU: 1005006594129597
Price: 344.49 BRL
Availability: InStock

Componentes Ativos

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Pacote	SOP
Número do Modelo	Wt32-eth01 Embedded Wifi+bt Development Board
Temperatura de Operação	-40 TO 85
Tensão de Alimentação	5V 3V3
Aplicação	Brinquedo Elétrico
Condição	Novo
Tipo	Módulo
Origem	CN (origem)

1. Online Shopping – Origem : cn Origem

Porta Serial Incorporada, ESP32-WROOM-32, WT32-ETH01, WiFi, Compatível com Bluetooth

Características:

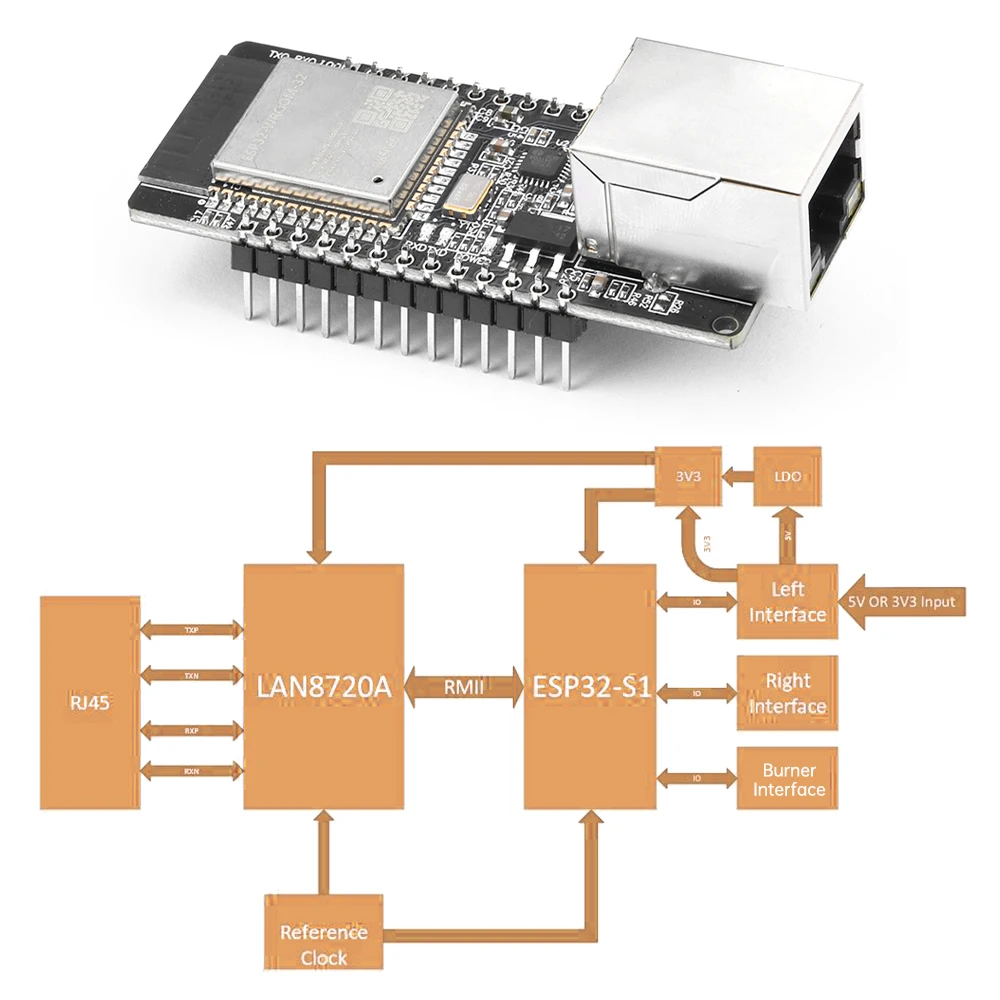

1.ESP32-ETHO1 é um módulo serial para Ethernet incorporado com base na série ESP32.
2. O módulo integra internamente uma pilha otimizada do protocolo TCP/IP, facilitando a conclusão da função de rede dos dispositivos embarcados, reduzindo consideravelmente o tempo e os custos de desenvolvimento.
3. O módulo é compatível com meias almofadas de solda e projetos do através-furo do conector, e a largura da placa é universal. O módulo pode ser soldado diretamente na placa, os conectores podem ser soldados e também podem ser usados em placas de ensaio, tornando-o conveniente para os usuários usarem em diferentes cenários.
4. A série ESP32 IC é um Soc que integra 2.4GHz Wi Fi e Bluetooth dual-mode, com bom desempenho funcional.
5. O módulo tem o desempenho, a estabilidade, a versatilidade e a confiança ultra-altos do RF, assim como o consumo ultra-baixo da potência.

Parâmetro:
Wi Fi:
Protocolo: 802.11 b/g/n/e/i (802.11n, velocidade de até 150 Mbps; agregação de A-MPDU e A-MSDU, suportando intervalo de proteção 0.4 _ s)
Freqüência gama: 2.4 ~ 2.5 GHz

Com Bluetooth:
Protocolo: Compatível com Bluetooth v4.2 BR/EDR e padrões BLE
RF: Receptor NZIF com sensibilidade-97 dBm

Hardware:
Especificações da porta Ethernet: RJ45, 10/100Mbps, cruz direta adaptável

Taxa serial do baud: 80 ~ 5000000

A bordo Flash: 32Mbit

Tensão de funcionamento: 5V ou 3.3V (escolha uma)

Trabalho atual: média 80mA

Corrente de alimentação: mínimo 500 mA

Temperatura de trabalho: -40 ° C ~ + 85 ° C

Software:
Modo Wi-Fi: Estação/SoftAP/SoftAP + Estação/P2P

Mecanismo de segurança Wi Fi: WPA/WPA2/WPA2 Enterprise/WPS

Encriptação tipo: AES/RSA/ECC/SHA

Atualização do firmware: atualização remota do OTA pela rede

Desenvolvimento do software: SDK para o desenvolvimento secundário do usuário

Protocolos rede: IPv4, TCP/UDP

Métodos de aquisição: IP estático, DHCP (padrão)

Simples transmissão transparente método: TCP Server/TCP Client/UDP Server/UDP Client

Configuração do usuário: AT + instrução set

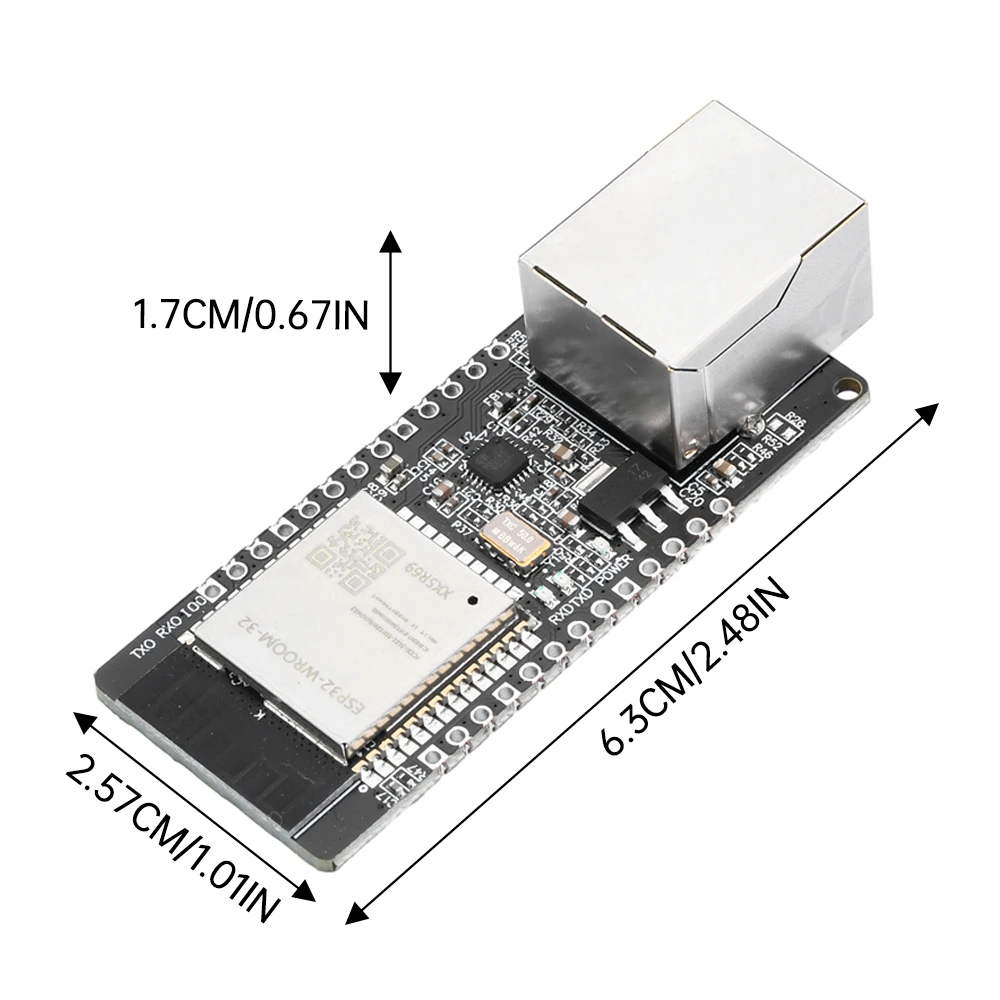

Tamanho: 63 milímetros * 25 milímetros * 16 milímetros

Tensão de alimentação:
A tensão da fonte de alimentação do módulo pode ser 5V ou 3V3, e somente um pode ser selecionado.

Modo alimentação:
Usuários podem escolher livremente conforme suas necessidades:
1) Através do furo (soldagem pino):?Usando linha conexão DuPont para alimentação;?Usando a conexão da placa do pão para alimentação;
2) Almofada de meia solda (soldada diretamente na placa): Alimentado pela placa do usuário.

Instruções de uso
Poder em instruções:

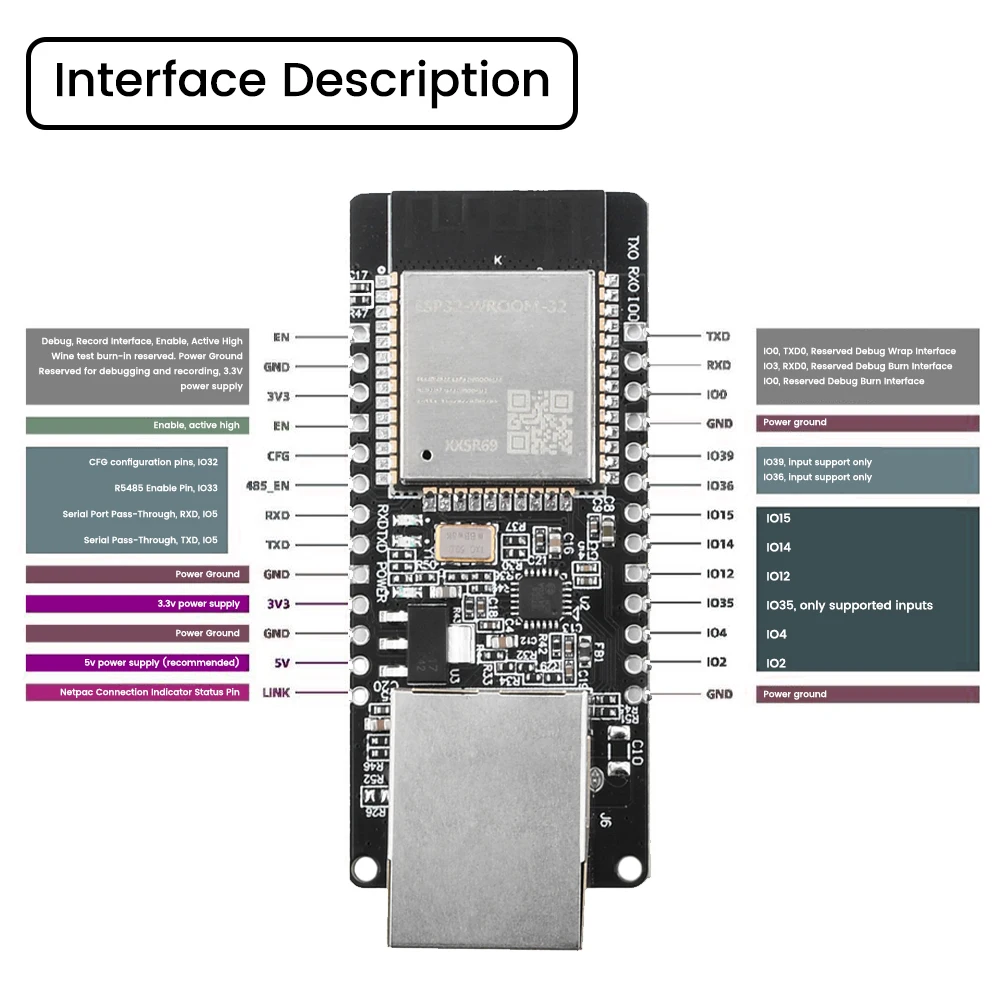

Se estiver usando o método do cabo DuPont: encontre a porta de entrada de energia 3V3 ou 5V, conecte a tensão correspondente e a luz indicadora (LED1) acende, indicando a ligação bem-sucedida.

Indicador luminoso descrição:
?LED1: Luz indicadora de energia, acesa normalmente, acesa;
?LED3: Serial port luz indicadora, quando RXD2 (IO5) tem fluxo de dados, a luz está acesa;
?LED4: Luz indicadora de porta serial, quando TXD2 (IO17) tem fluxo de dados, a luz está acesa;

4.3 Instruções de Uso
Três métodos do uso, usuários podem escolher de acordo com suas necessidades:
1) Através do furo (soldagem pino): conectado usando fio DuPont;
2) Através do furo (pino da soldadura): usado em uma breadboard;
3) Meia almofada da solda: Os usuários podem diretamente soldar módulos em suas próprias placas.

Explicação da luz indicadora do funcionamento do porto da rede
Luz verde: Indicador de status da conexão, luz verde acesa quando conectado corretamente à rede
Luz amarela: Indicador de dados, piscando quando o módulo recebe ou envia dados, incluindo o módulo que recebe pacotes de transmissão de rede

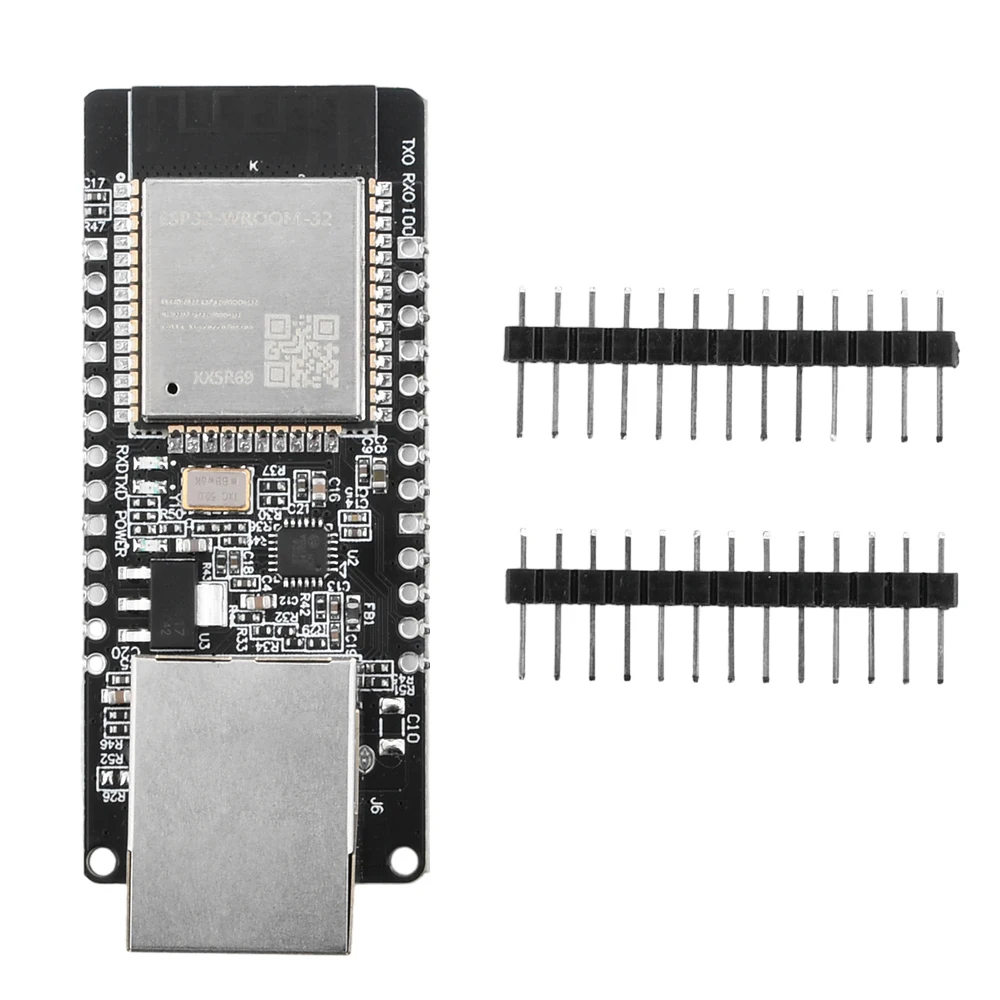

Pacote inclui
Módulo 1X
2X pin arranjo (opcional se não for soldado/soldado)
