Name: Placa de Memória Wi-fi r3 Atmega2560 Mais Esp8266 32mb Memória Ch340g Compatível com Arduino Mega Nodemcu Wemos Placa de Desenvolvimento Mega2560 +
Brand: Circuitos Integrados
SKU: 32949761024
Price: 102.37 BRL
Availability: InStock

Circuitos Integrados

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características	Especificações
Pacote	Module
Cutomizado	SIM
Número do Modelo	Mega2560
Temperatura de Operação	-40°-+85°
Potência de Dissipação	.
Tensão de Alimentação	3.3-5v
Aplicação	Wifi Development Board
Condição	Novo
Tipo	Wifi Development Board
Nome da Marca	Wavgat
Origem	CN (origem)

1. com Arduino Mega Nodemcu Wemos Placa de Desenvolvimento

atmega2560 + esp8266 32mb memória ch340g compatível

843

Nós somos fabricante do módulo eletrônico, bem-vindo ao atacado!

2. Mega2560 + Placa de Memória Wi-fi r3

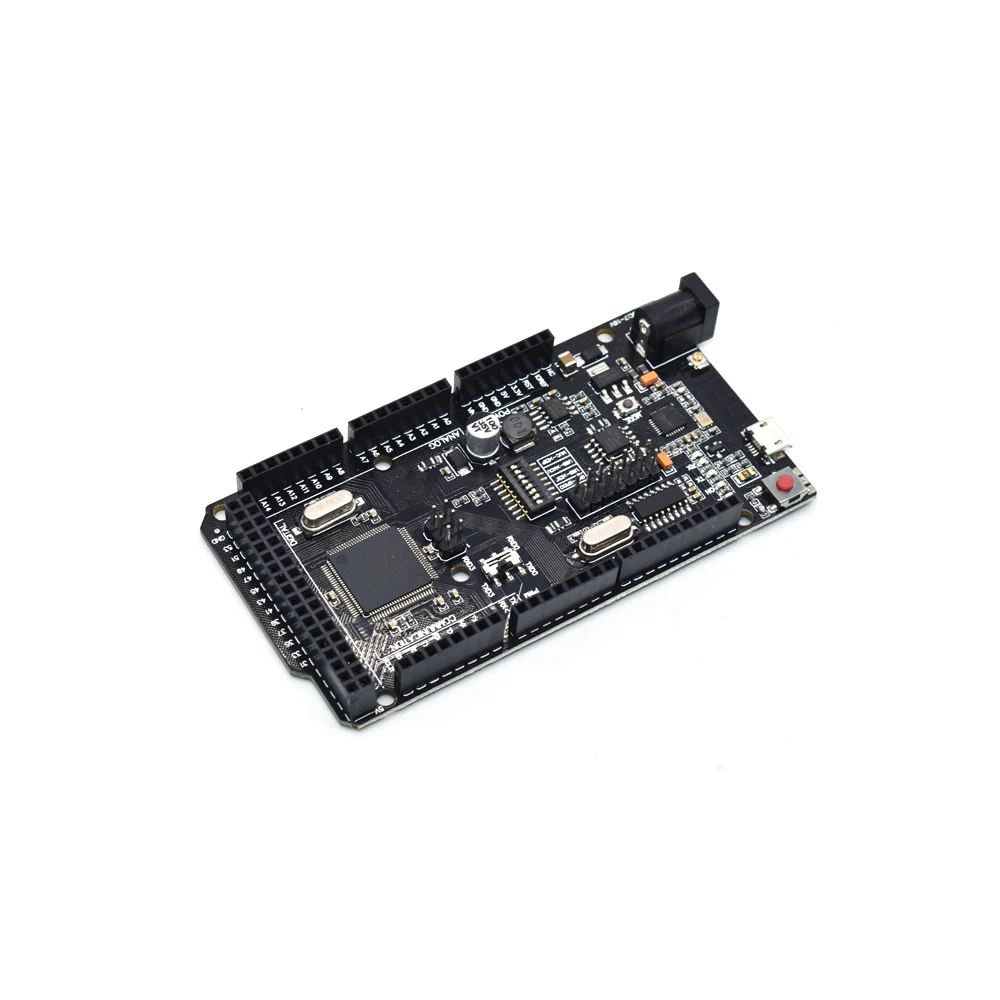

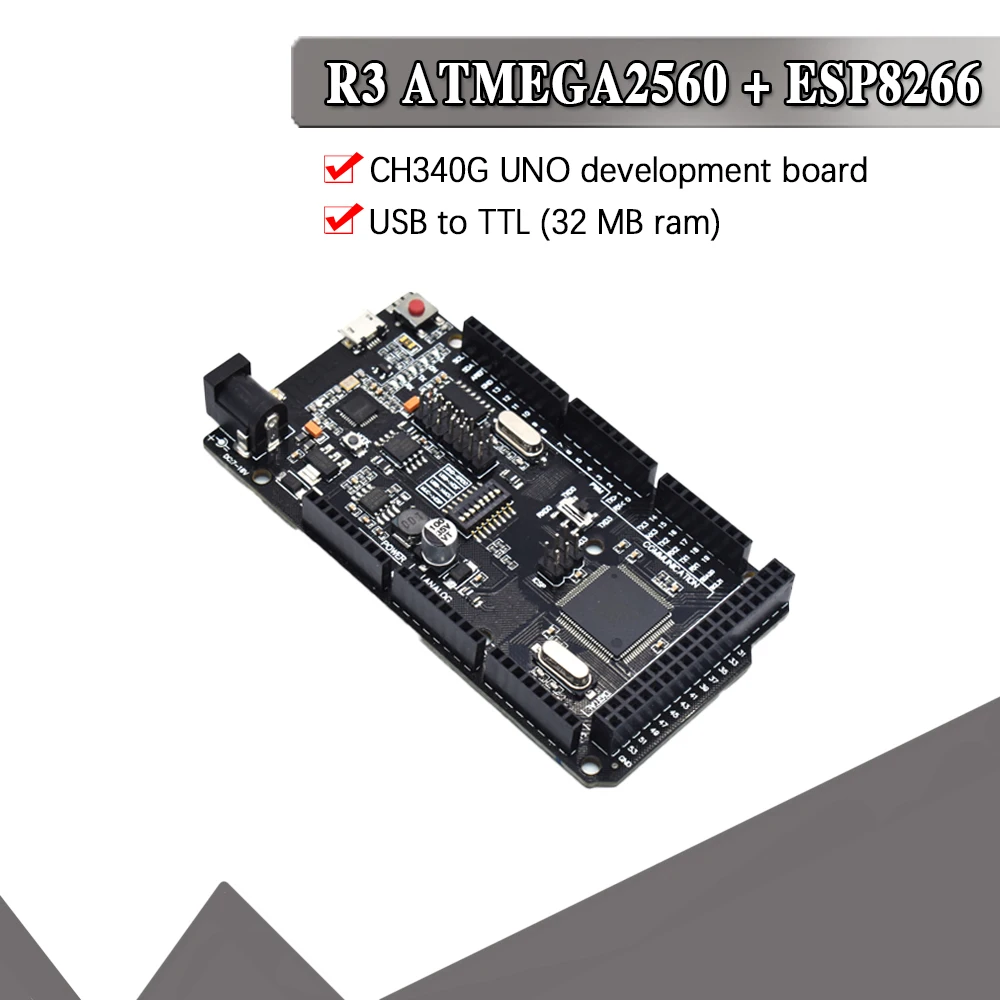

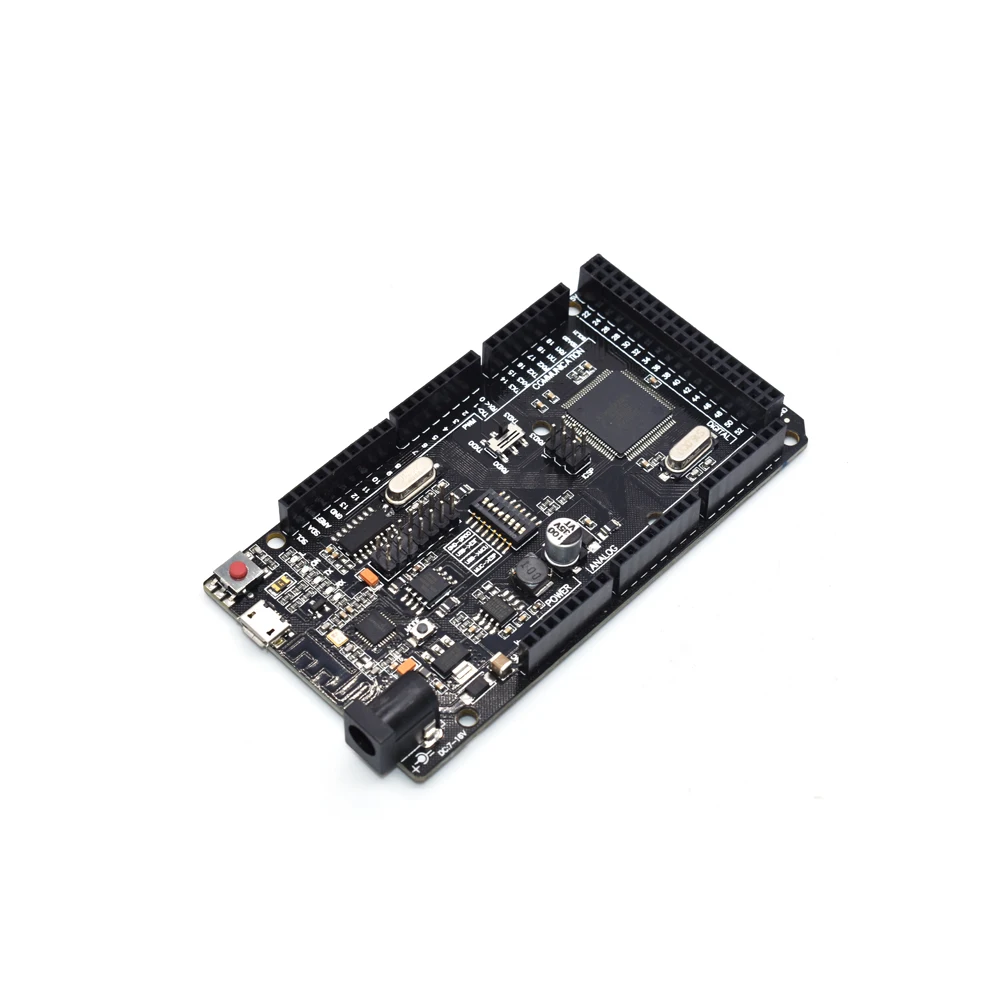

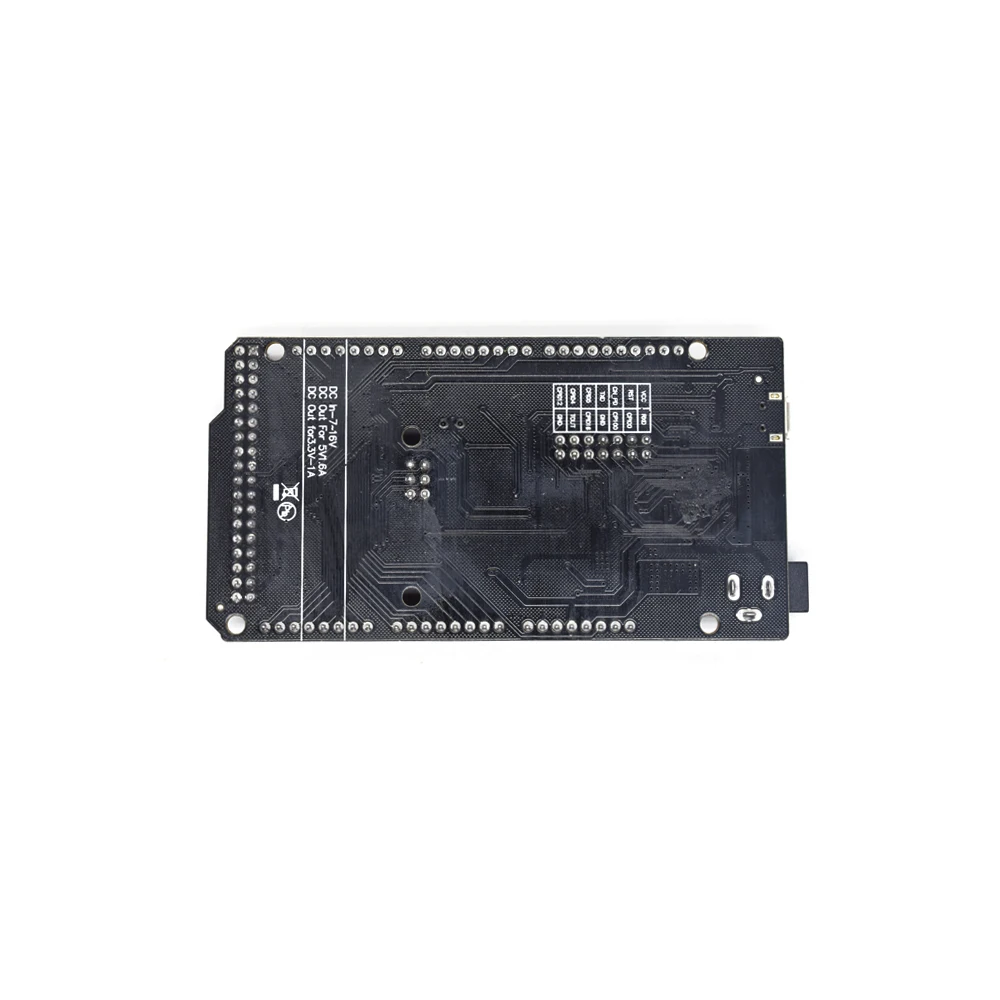

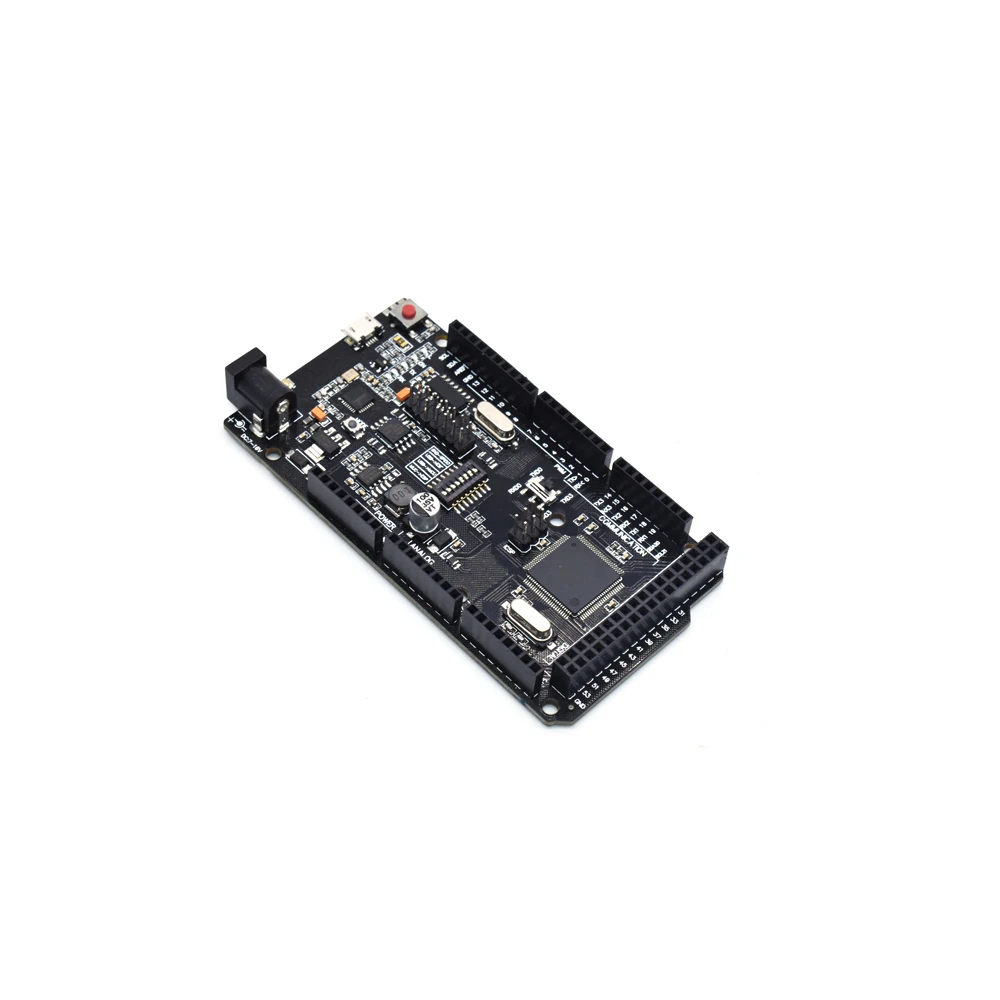

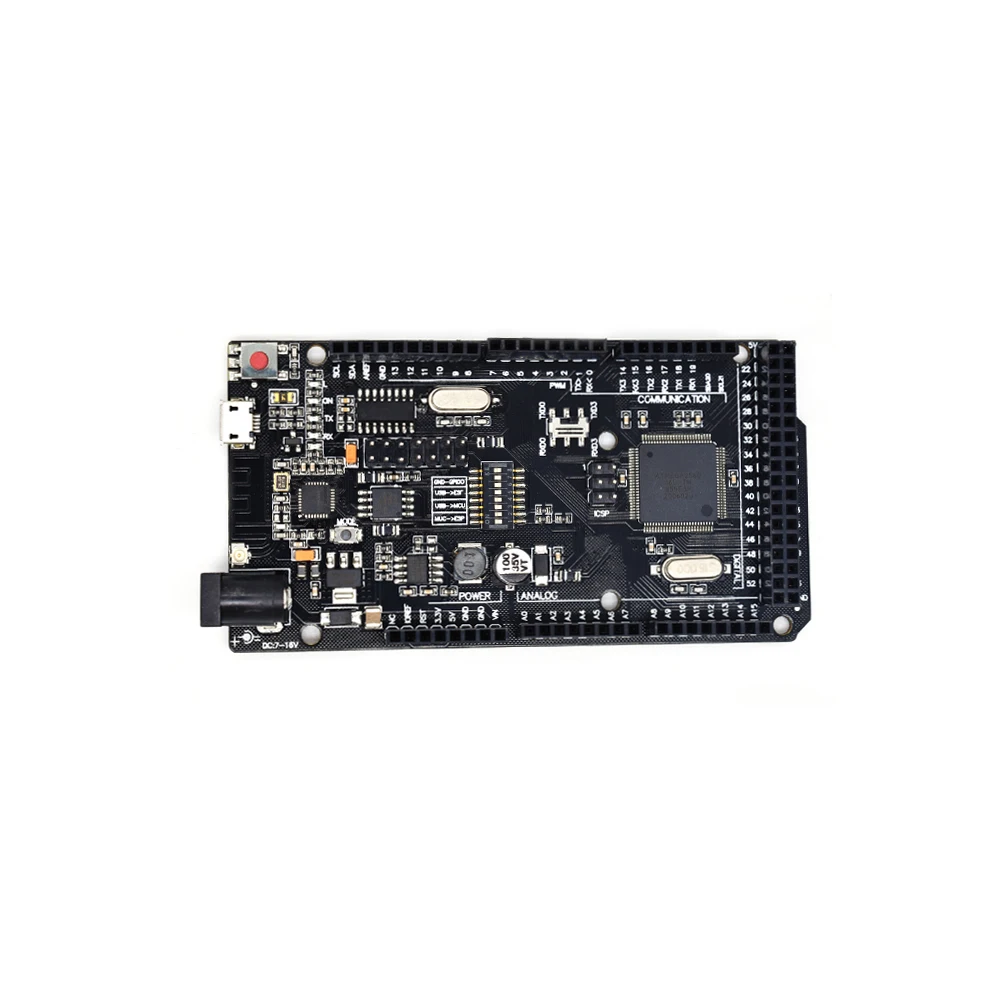

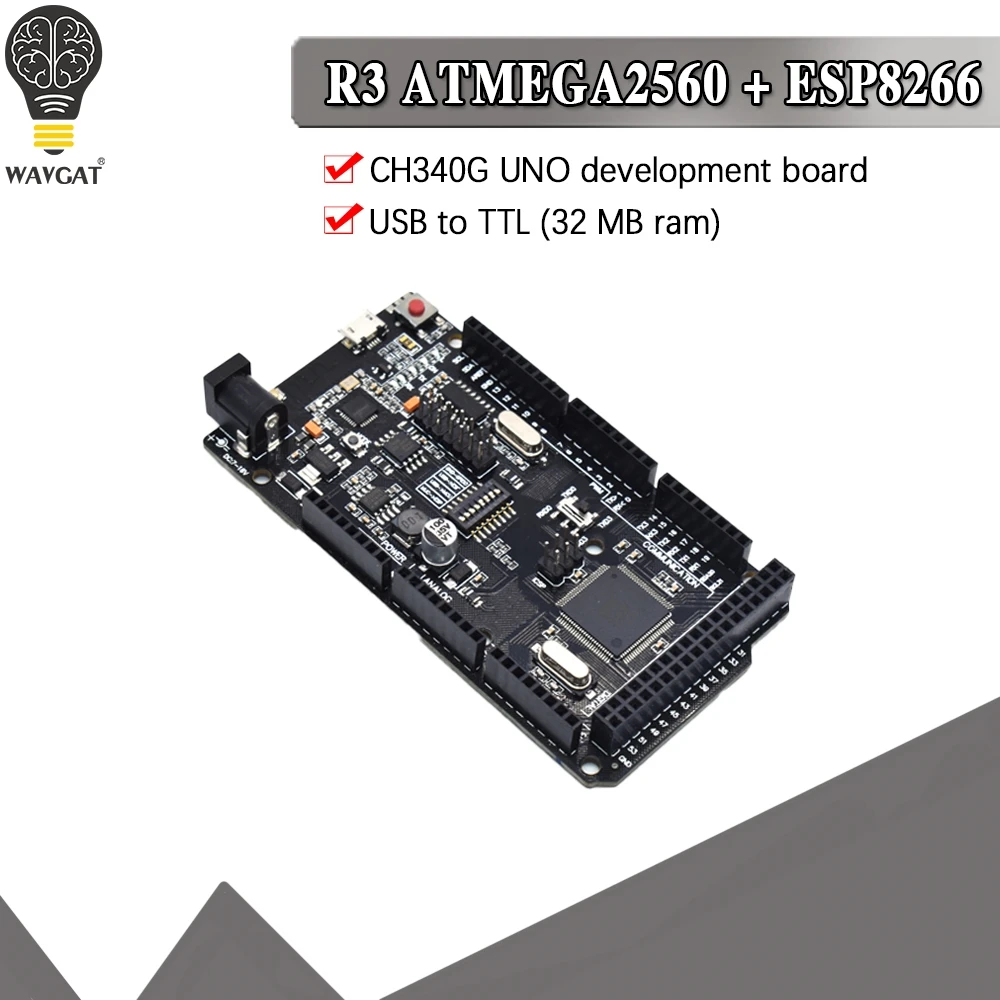

WeMOS mega + WiFi R3 ATmega2560 + ESP8266 USB-TTL para Arduino mega NodeMCU

Características:

Integração total em uma placa: Mega R3 ATmega2560 e WiFi ESP8266 com memória 32Mb (megabyte)

Todos os módulos podem trabalhar juntos ou cada um separadamente. E todo mundo tem seus próprios cabeçalhos pinagem

A solução conveniente para o desenvolvimento de novos projetos que exigem Uno e WiFi

Via USB você pode atualizar esboços e firmvare para ATmega2560 e para ESP8266. Para isso a bordo tem o conversor USB-serial CH340G

Use esta placa é muito simples

A placa tem o MERGULHO-interruptor, para conectar os módulos

Por exemplo, para: USB e ATmeg2560, USB e ESP8266, ATmega2560 e ESP8266

Tabela DIP- Switch:

Conexão DIP

1 2 3 4 5 6 7

ATmega2560<->ESP8266 ON OFF OFF OFF OFF OFF

USB <->ATmega2560 OFF ON OFF OFF OFF OFF

USB<->ESP8266 (atualização de firmware ou esboço) OFF OFF OFF ON ON ON

USB<->ESP8266 (comunicação) OFF OFF OFF OFF ON OFF

Todos os independentes OFF OFF OFF OFF OFF OFF OFF

Solução especial:

USB <->ATmega328<-> ESP8266

MERGULHO SWITH 2

Conexão 1 2 3 4 5 6 7

USB <-> ATmega2560<-> ESP8266 ON ON ON ON OFF OFF OFF para RXD3/TXD3

USB conversor CH340G conectar a RX0/TX0 de ATmega2560

ESP8266 conectar a RX3/TX3 de ATmega2560

Tamanho: 10.5×5.3cm/4.13×2.09inch

Quantidade: 1 PC

Nota:

Aguarde por favor o erro 1-3mm devido à medida manual. Pls certifique-se você não se importa antes que você lance

Devido à diferença entre diferentes monitores, a imagem pode não refletir a cor real do item. -Obrigado!
