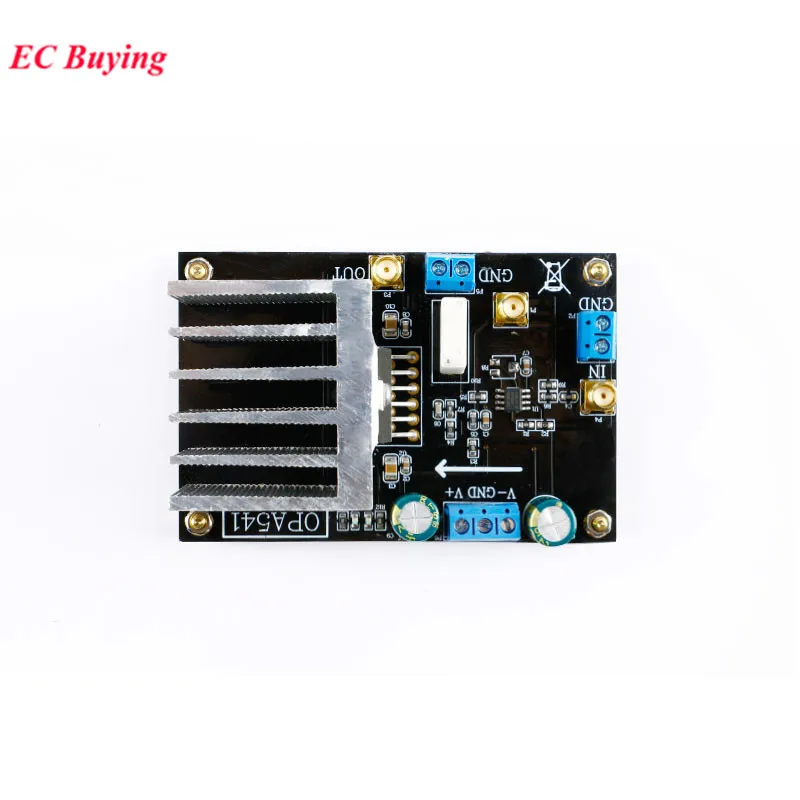

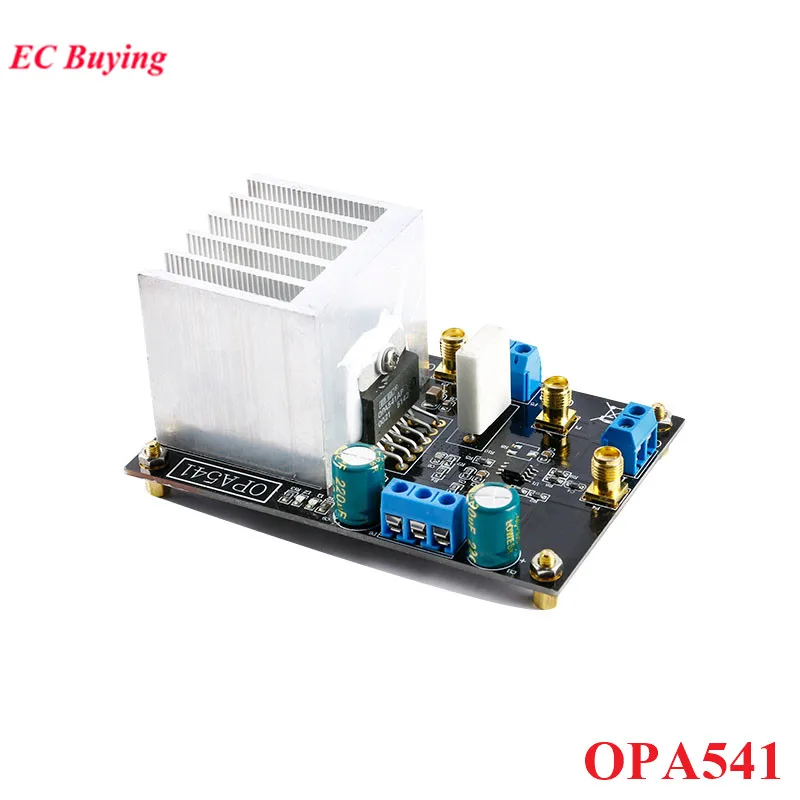

Placa de Módulo Amplificador de Potência de Áudio Opa541 Amplificador de Som de Alta Tensão com Baixa Frequência Circuitos integrados

Parâmetros:

Módulo modelo: OPA541

Tipo de módulo: amplificador de potência de baixa frequência

Formulário de sinal de entrada: single-ended

Faixa de tensão de entrada: 2vpp (max); geralmente dentro da faixa de alimentação

Impedância de entrada do módulo: 1k ohm

Módulo de tensão de alimentação: ± 10V ~ ± 40V

Módulo de corrente de alimentação: 5a 5a; grande corrente de saída requer grande corrente de fornecimento

Impedância de saída do módulo: baixa impedância

Faixa de tensão de saída: 68vpp (max); no caso da fonte de alimentação 40v positiva e negativa

Corrente de saída: 5a (max)

Potência de saída: 50w (máximo)

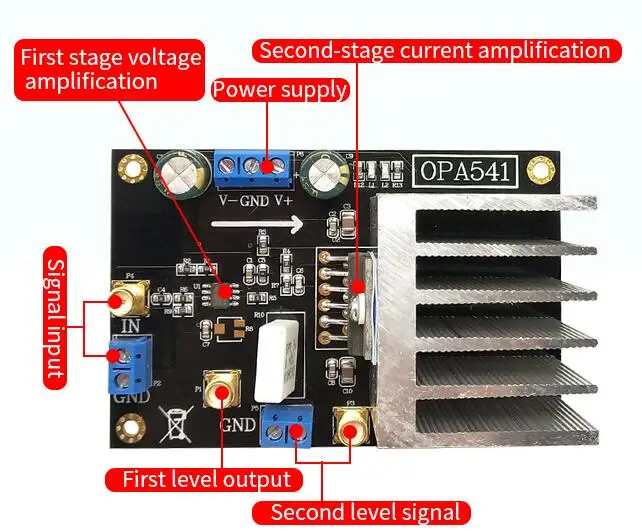

Ganho do módulo: 33 vezes; o ganho padrão é 33 vezes, o primeiro nível é 11 vezes, o segundo nível é 3 vezes, g1 = r1/r2 + 1, g2 = R7 / R4 + 1

Tensão de deslocamento de entrada: 200uv (max)

Desvio de deslocamento de entrada: 2uv/max (max)

Corrente de viés de entrada: 125na (max)

Ruído da tensão de entrada: 35nv hz hz (1khz)

Peso do módulo: 125g

Proteção do módulo: nenhum; nenhuma proteção da conexão reversa, proteção atual ilimitada

O módulo torna-se quente: há um dissipador de calor, e o resfriamento de ar forçado é exigido em alta corrente

Fatores de aquecimento do módulo: a tensão de entrada e saída é muito grande ou o módulo é danificado

Temperatura de trabalho do módulo: -40 grade-+ 75 industrial classe industrial

Características do módulo: indicação de led de energia positiva e negativa

Escala da aplicação: amplificação pequena do sinal, amplificador audio do sinal, movimentação do motor, amplificador servo, etc.

Tipo de interface do módulo: entrada e saída de sinal sma, suporte de fio de cartão de energia azul de 5.08.

1. Áudio Opa541 Amplificador de Som de Alta Tensão com Baixa Frequência – tipo : Regulador de Tensão

Precauções para usar o módulo:

(1) o consumo de energia do módulo é grande, e a fonte de alimentação precisa ter uma certa margem. Recomenda-se usar uma fonte de alimentação com uma capacidade de acionamento atual maior do que o dobro da corrente de saída. O módulo só pode ser alimentado por fontes de alimentação duplas.

(2) a fim de evitar interferências desnecessárias, recomenda-se usar uma fonte de alimentação linear, a fonte de alimentação não pode exceder mais ou menos 40v.

(3) recomenda-se usar o cabo sma para bnc para observar diretamente o sinal de saída para o sinal de saída. Mau contato ou fios de má qualidade podem causar atenuação do sinal ou ruído excessivo.

(4) a porta sma não está disponível para saída de energia, e um bloco terminal azul deve ser usado. A porta sma é para observar o sinal e não deve sobrecarregar.

(5) devido ao grande consumo de energia e geração de calor, preste atenção à ventilação e dissipação de calor para o trabalho a longo prazo, e adicione ventiladores para fortalecer a dissipação de calor se necessário.

(6) uma vez que o módulo tem uma ampliação fixa e nenhum circuito de proteção externa, recomenda-se confirmar a potência de saída e amplitude antes do carregamento para evitar danos ao módulo.

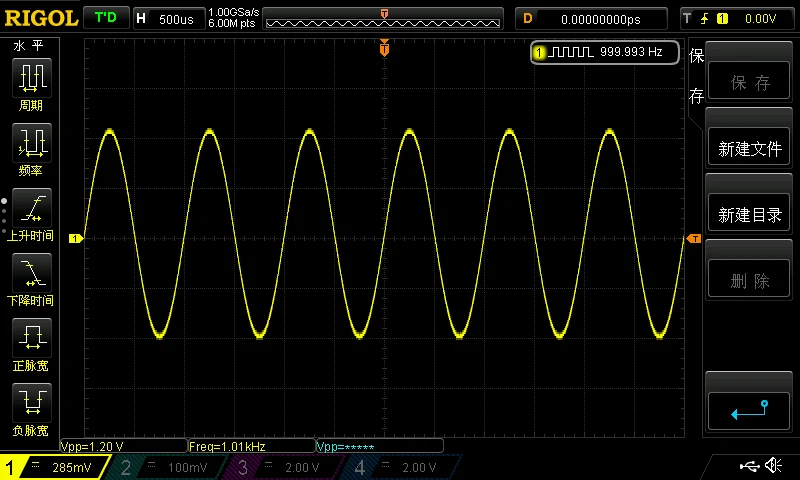

Entrada: vpp = 100mv freq = 1.00khz

2. High Quality Componentes Eletrônicos e Peças – Condição : Novo

3. Componentes Eletrônicos e Peças – Origem : cn Origem

Perguntas mais frequentes:

P: a ampliação é fixa Como ajustar

A: a ampliação padrão do módulo é 33 vezes. Se você precisa ajustar a ampliação, você só pode substituir o resistor na placa. O resistor original é 0805. A fórmula de cálculo é dada nos detalhes do parâmetro.

Q: pode o módulo dirigir diretamente a bobina

A: o módulo pode conduzir a bobina, mas a resistência interna da bobina é necessária para ser maior do que 4 ohms. Se for inferior a 4 ohms, é necessária uma resistência de energia da série, caso contrário, o módulo pode ser danificado.

Q: pode o módulo amplificar a onda quadrada ou o pulso Qual é a largura de banda do módulo

A: o módulo pode amplificar ondas quadradas de baixa frequência ou pulsos. Porque é um amplificador de áudio, a largura de banda total não é alta. Os sinais dentro de 100k podem ser amplificados. O módulo é compatível com entrada dc.

Q: pode o módulo ser ampliado 1: 1 Ou seja, só a corrente é amplificada.

A: o módulo pode suportar 1: 1 amplificação. Você precisa modificar a ampliação de configuração de resistência você mesmo. Não é recomendado configurar diretamente o modo op amp follow, que é fácil de auto-excitação. Recomenda-se mudar para a atenuação da resistência primeiro, e então a amplificação da operação; o ganho total é 1 apenas multa.

Q: por que a saída de onda senoidal de entrada é onda quadrada Qual é a corrente de saída Qual é a potência de saída

A: de um modo geral, o sinal de entrada é muito grande, e o amplificador op é amplificado para a distorção de corte, que é a onda quadrada, ou a tensão de alimentação não é suficiente. Pode reduzir o sinal de entrada e aumentar a tensão de alimentação para resolver. A corrente de saída do módulo é determinada pela tensão de saída e pela carga. Eu = uout/r. Da mesma forma, a potência de saída p = u * i também é determinada pela tensão de saída e pela resistência de carga. Quando a alta potência é entrada, graxa da dissipação de calor e refrigerar de ar podem ser adicionados.

P: posso usar o segundo nível diretamente em vez do primeiro nível

A: você pode usar a segunda fase diretamente, mas você precisa remover o chip da primeira fase, e depois entrar o sinal de out1. Caso contrário, o chip de primeiro nível afetará a entrada de sinal.

4. Áudio Opa541 Amplificador de Som de Alta Tensão com Baixa Frequência – Nome da Marca : ec Buying

5. High Quality Componentes Eletrônicos e Peças – Other 2 : 8a 3a 2a 5a
