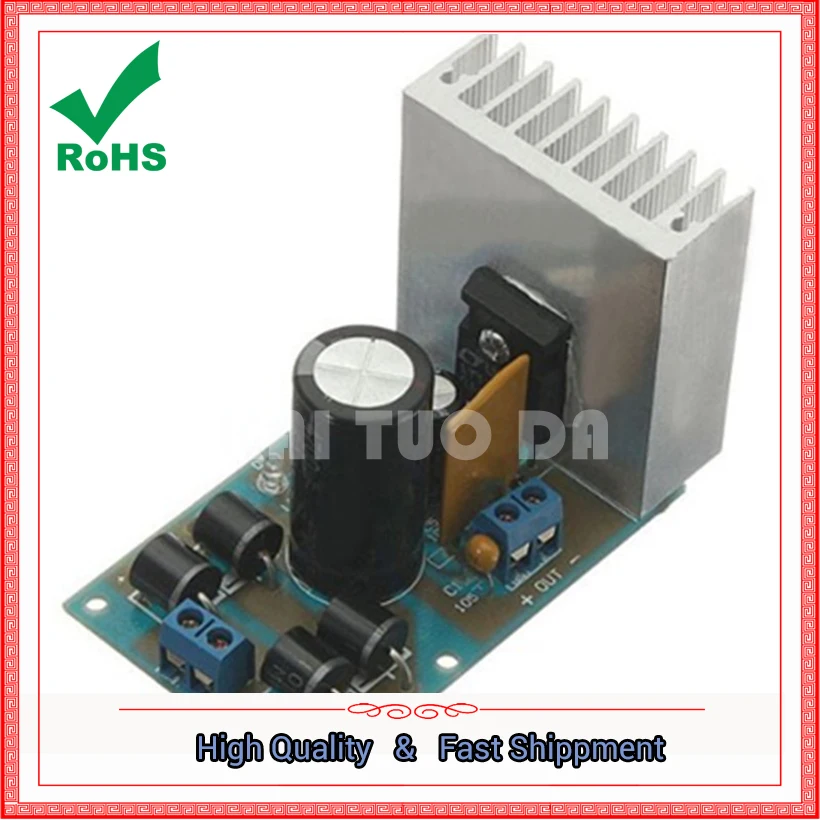

Placa de Módulo de Alimentação Ajustável Alta Potência 7a Faça Você Mesmo Kits Auto-recuperação Fusível com Radiador Chip é Usado Chip Lt1083
R$ 95,18
DÚVIDAS?
Envie um email para:
Circuitos Integrados
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Cutomizado | SIM |
| Número do Modelo | Title e Photo |
| Temperatura de Operação | Datasheet |
| Potência de Dissipação | Datasheet |
| Tensão de Alimentação | Datasheet |
| Aplicação | Datasheet |
| Condição | Novo |
| Tipo | Module |
| Nome da Marca | KAI TUO da |
| Origem | CN (origem) |
| Types OF | Other ICS |
| Power | 7A |
| USE | 1 |
| Special Service | 1 |
| Pacote | ONE |
| Batch Number | 1 |
Lt1083 módulo de alimentação ajustável baseado em baixo três chip lt1083 estável módulo de alimentação ajustável.
A. Princípios
O circuito consiste em quatro diodos retificadores de 10 A10, um circuito retificador composto por um super capacitor 50 V / 4700, tl1083, um circuito regulador de tensão ajustável, um potenciômetro w502 e um auto-
1. Quatro retificadores de diodo 10 A10 que convertem a alimentação CA em fonte de alimentação CC através de um filtro supercapacitor 50 V / 4700

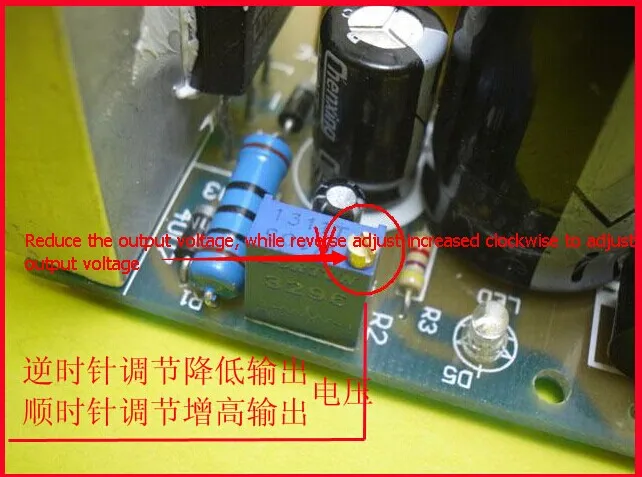

2. Ajustando o potenciômetro w502, a tensão lt1083 da saída pode ser ajustada
3.7A fusível da auto-recuperação, pode impedir a saída do circuito é demasiado grande, a função da proteção da saída
B. Directiva

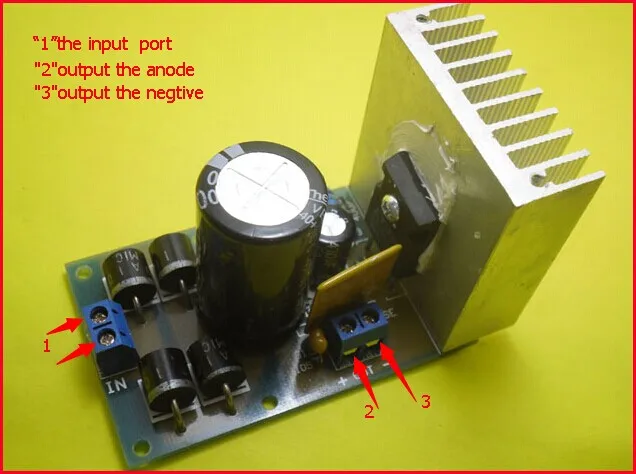

1. Fiação diagrama e função descrição
1. Componentes Eletrônicos e Peças
2. Radiador Chip é Usado Chip Lt1083
2. características elétricas
Tamanho do conselho: 74mm x 46mm;
Entrada DC: 2.5-38v;
Entrada AC: 2.5-27v;
Saída DC: 2.5-35v.
Corrente máxima: 7A.

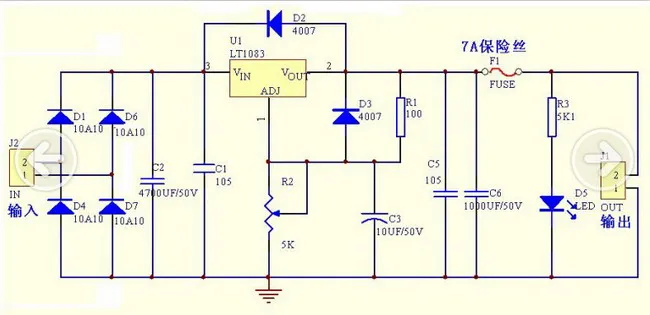

C. Diagrama esquemático
3. Placa de Módulo de Alimentação Ajustável Alta
D. Lista componente
|
Número |
Componente |
Valor |
Número |
|
1 |
Kf301-2p |
|
2 |
|
2 |
Díodos retificadores |
|
4 |
|
3 |
1N4007 |
|
2 |
|
4 |
LED 3mm |
|
1 |
|
5 |
Voltagem 50V 4700uf capacitor eletrolítico |
|
1 |
|
6 |
Voltagem 50V 1000uf capacitor eletrolítico |
|
1 |
|
7 |
Voltagem 50V 10uF capacitores eletrolíticos |
|
1 |
|
8 |
Resistência 100R 2W |
100 |
1 |
|
9 |
Resistência 5.1k |
5,1 K |
1 |
|
10 |
3296-502 |
5K |
1 |
|
11 |
7A fusível de auto-recuperação |
|
1 |
|
12 |
1083 |
|
1 |
|
13 |
Dissipador térmico |
|
1 |
|
14 |
Parafusos roscantes M3 |
|
2 |
|
15 |
Parafusos M3 + porcas |
|
1 |
|
16 |
Capacitores tântalo |
105 |
2 |
