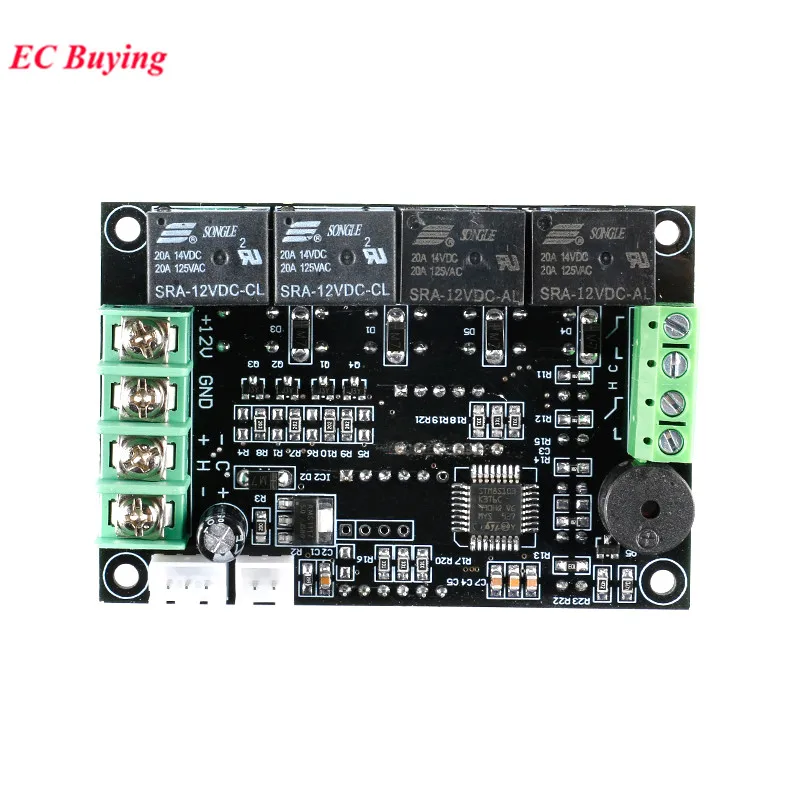

Placa de Módulo de Controlador de Temperatura Controle de Comutação Automática Refrigerador de Semicondutores Folha de Refrigeração Termostato Xh-w1504 Tec

Características:

1. Comute automaticamente entre refrigerar e aquecer o modo.

2. Três modos de trabalho: automático, aquecimento e refrigeração

3. Aquecimento e saída refrigerando com relé auxiliar independente.

4. Temperatura de exibição em tempo real e exibição dupla a cores definida.

5.Output com expansão do I/O para controlar o painel de controle externo.

6. função Power-down memória.

7. Botão Prompt tom.

8. Adicione a relação auxiliar do dispositivo, com interruptor do modo.

9. Expanda o porto da saída, dispositivo do controle do aumento do costume.

Parâmetros:

1. Nome: Controlador TEC temperatura do refrigerador do semicondutor

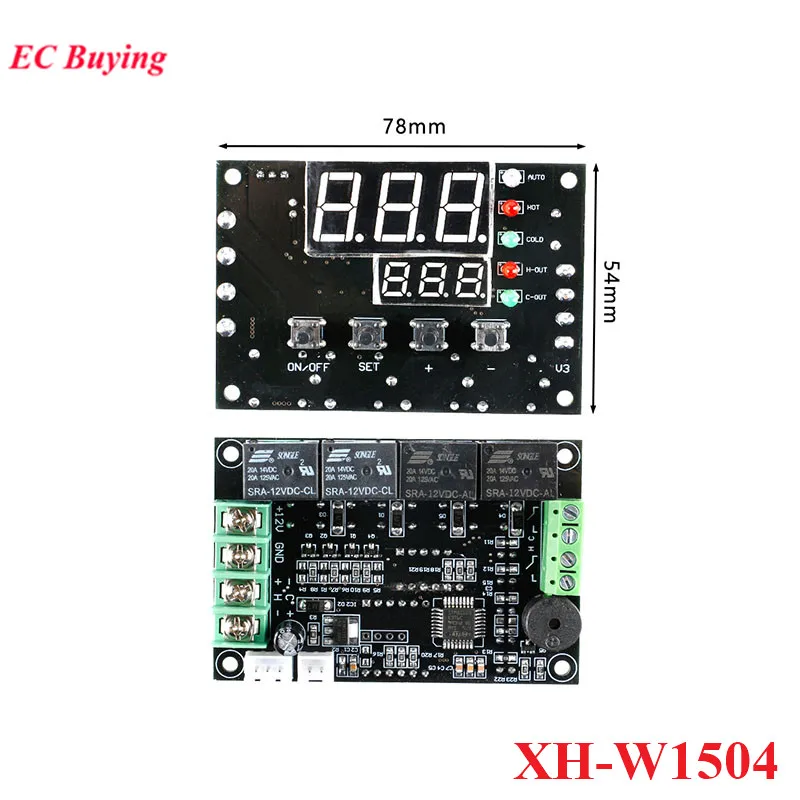

2. Modelo: XH-W1504

3. Temperatura controle: -50 a 110Celsius

Modo do controle 4.Temperature: Controle do bocado.

Precisão temperatura 5.Control: 0.1Celsius

6. Refresque a taxa: 4 vezes/segundo

Tensão 7.Input: DC12V

Consumo 8.Power: corrente estática <120mA/ 1.5W

9. Tipo da saída: 1-Bit positivo e polaridade negativa que comuta + 1-Bit que refrigera + aquecimento 1-Bit

Potência 10.Output: Máximo 12V 15A 180W

Janela 11.Display: PV 34*19mm SV23 * 10mm

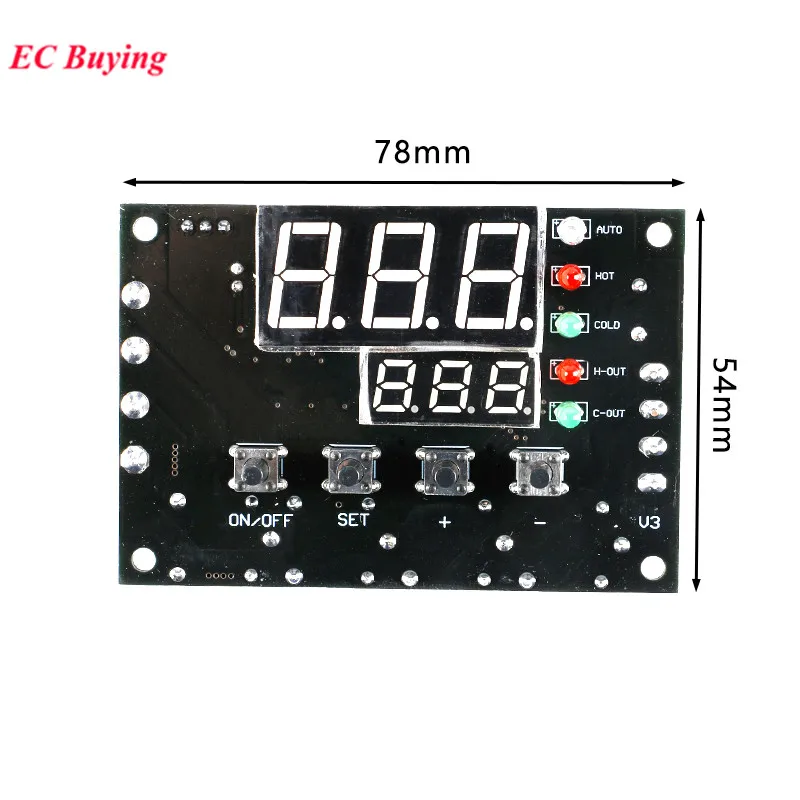

12. Tamanho: 78*53*26mm

Temperatura 13.Working: -20 a 65 Celsius (umidade <80%)

14. Temperatura medição sonda: 0,5 metros à prova d’água (10K-B3950)

Descrição chave:

1. tecla ‘ON/OFF’: Botão do interruptor de alimentação (pressão longa por 3 segundos)

2. Tecla ‘Set’: Pressione e segure entre no menu interno para definir o parâmetro P1-P6

3. tecla ‘+’: Aumente o valor da temperatura ajustada no modo de exposição normal pressionando curto/longo; Mude o parâmetro ajustado um modo do menu.

4.’-‘ chave: Reduza o valor ajustado da temperatura no modo normal da exposição pela imprensa curta/longa; Mude o parâmetro ajustado um modo do menu.

P1: Modo de trabalho. ‘A’ é o modo automático, que é comutar automaticamente o ânodo e o cátodo TEC para conseguir o aquecimento e refrigerar; ‘H’ é o modo do aquecimento; ‘C’ é o modo refrigerando.

P2: Retorne a temperatura. Isso é definir o intervalo para Definir o valor da temperatura. Se nós ajustamos o valor ajustado da temperatura é 25celsius e a temperatura do retorno é 0.5celsius. Assim a variação da temperatura é 24,5 ~ 25,5 celsius. Comece o modo do aquecimento se a temperatura atual do teste for mais baixa 24,5 celsius. Comece refrigerando o modo se a temperatura atual do teste for mais alta 25.5celsius.

P3: Correção Temperatura. Esta função pode ser usada quando o valor medido e o valor real são tendenciosos. Valor corrigido = valor medido + valor definido. Se a temperatura medida atual for 25,8 graus Celsius e o valor de correção for-0,2 graus, o valor real mostrado após o retorno é 25,8-0,2, que é 25,6 graus Celsius.

P4: Atrasar o tempo. O módulo precisa de comutar pólos positivos e negativos devido à temperatura constante durante o trabalho normal da TEC. Neste momento, a diferença de temperatura entre o hardware é relativamente grande. Portanto, é necessário um atraso para garantir a dissipação do calor e o retorno à temperatura ambiente normal. Reinicie a comutação positiva e negativa para proteger a vida útil da TEC.

P5: Alarme De Alta Temperatura. Quando a temperatura em tempo real for maior que esse valor, alerte o alarme. Não é necessário fechar a função.

P6: Alarme De Baixa Temperatura. Quando a temperatura em tempo real for menor que esse valor, alerte o alarme. Não é necessário fechar a função.

Instruções:

Passo 1: Pressione e aperte a tecla ‘SET’ entrar no menu interno. O ajuste padrão P1 no início. Pressione ‘+’ e ‘-‘ para selecionar P1-P6.If selecionar P1 (Modo de trabalho A/H/C) e pressione rapidamente ‘SET’ novamente para definir P1.Pressione ‘+’ e ‘-‘ para selecionar o modo de trabalho A/H/C. Então pressione rapidamente o menu ‘SET’ novamente.

Passo 2: Definir P2-P6 como passo 1;

Passo 3: Salvar automaticamente após 3 segundo.

Exemplo:

Se o valor definido temperatura é 25celsius. A temperatura do retorno é 0.5celsius. Assim a variação da temperatura é 24,5 ~ 25,5 celsius. Quando a temperatura do tempo real está na escala de 24,5 ~ 25,5 celsius, o aquecimento e refrigerar não são começados, que é a saída sem nenhuma corrente, e a TÉCNICA não trabalha.

Inicie o modo de aquecimento quando a temperatura for inferior a 24,5 graus Celsius. O terminal de saída sai ‘+ H -‘ e fornece energia para o TEC, para que o trabalho esteja no modo de aquecimento. Neste momento, o relé &H& está ligado para iniciar os acessórios auxiliares necessários para o aquecimento.

Inicie o modo de resfriamento quando a temperatura for superior a 25,5 graus Celsius. O terminal de saída outputs ‘- C +’ e fornece o poder para o TEC, de modo que o trabalho esteja no modo refrigerando. Neste momento, o relé ‘C’ está ligado para iniciar os acessórios auxiliares necessários para o resfriamento. Como um radiador ou ventilador.

Usando a atenção:

1. O terminal de entrada só pode ser alimentado por DC 12V e o alcance máximo é de 10 a 14V.

2. A carga pode somente ser usada para a placa refrigerando TÉCNICA, ou o equipamento que o positivo e o negativo podem ser mudados.

3. Deve usar a relação da expansão se o poder do controle é mais do que 15A/180W quando contorl TEC. A carga máxima não deve exceder 15A/180W.

4. Se você precisa usar um sistema de refrigeração, você deve se conectar à interface auxiliar.

5. A precisão da temperatura depende do poder do resfriamento/aquecimento. Quanto menor for a potência, maior será a precisão. Quanto maior a potência, menor a precisão. Isso é o que a inércia faz. A temperatura de retorno não deve ser muito pequena para evitar mudanças frequentes levam a vida útil reduzida.

Aplicação:

1.Self-made caixa de controle termostático

2. Armário do equipamento

3. Ar condicionado sistema

Proteção do controle 4.Temperature

5. Frigorífico

6. Congelador

Aquecedor 7.Water

8. Anfitriões

Controle 9.Hatch

Perguntas frequentes:

1. Como restaurar configurações de fábrica

Q: Ele não suporta restaurar as configurações padrão. Ele precisa que os usuários definam etapas a etapas.

2. Por que exibir ‘LLL’ e alarme

Q: A falha do sensor, testa por favor o sensor ou substitui o sensor.

3. Que é o SV que dispaly na tela menor

Q: É o valor ajustado da temperatura, não a variação da temperatura.

4. Os parâmetros podem ser salvos após o desligamento

Q: Sim, pode.
