Placa de Proteção da Sobretensão do Controlador da Desconexão da Baixa Tensão do Controle do Descarregador do Carregador de Bateria

A baixa tensão da bateria desconecta a placa de circuito da proteção da descarga automática cortou o tempo de carregamento ajustado display led digital dc 6-40v

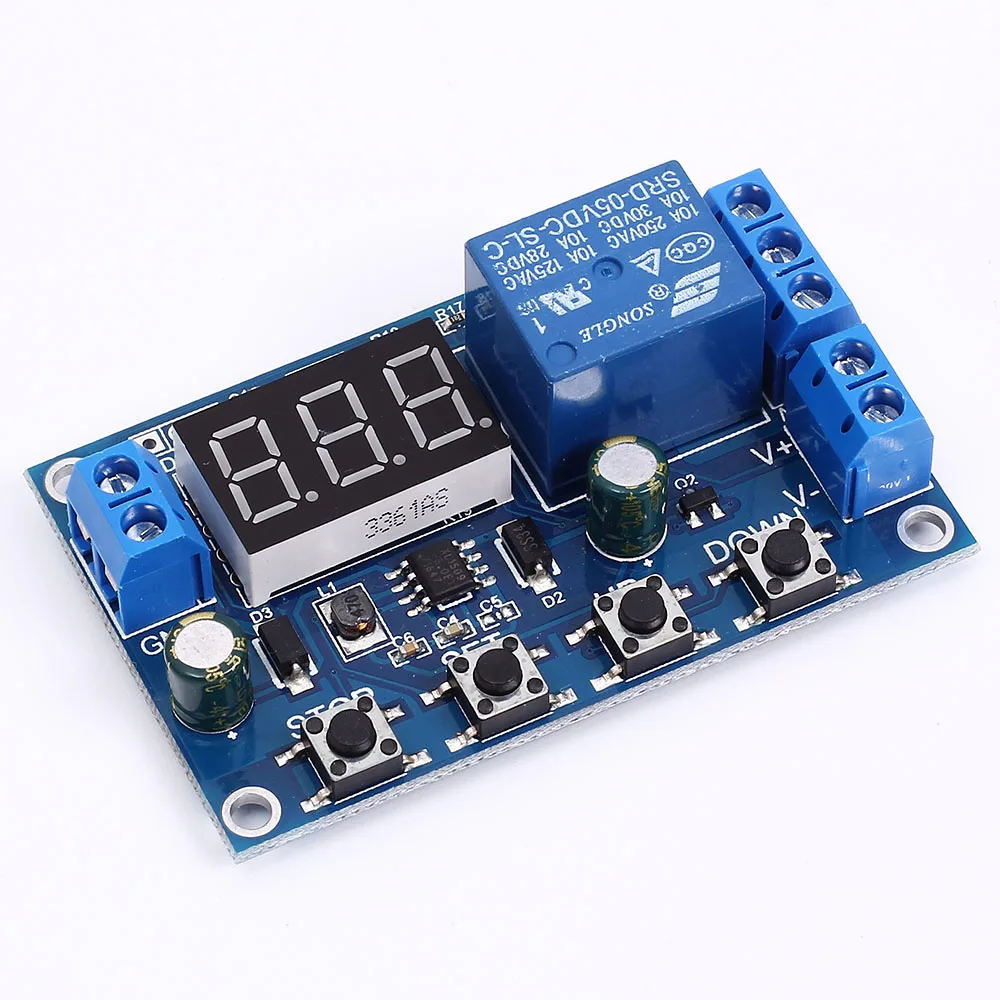

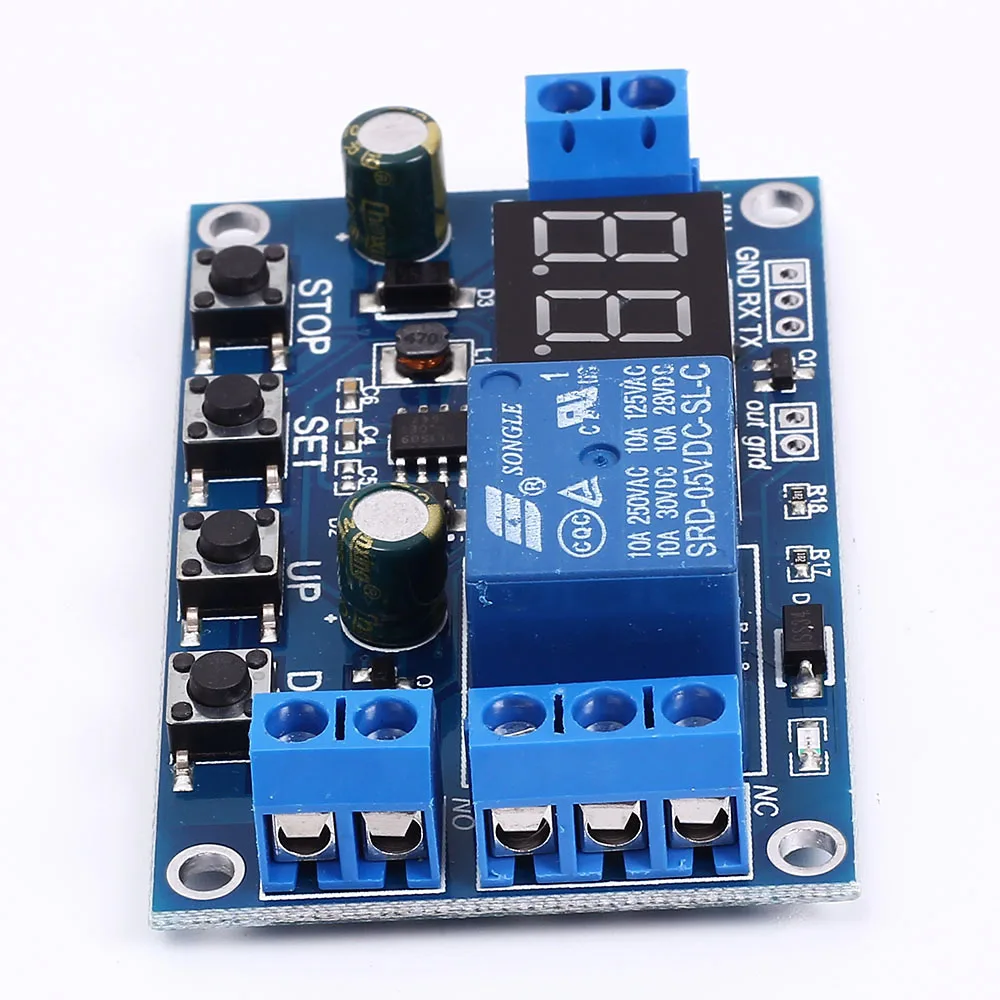

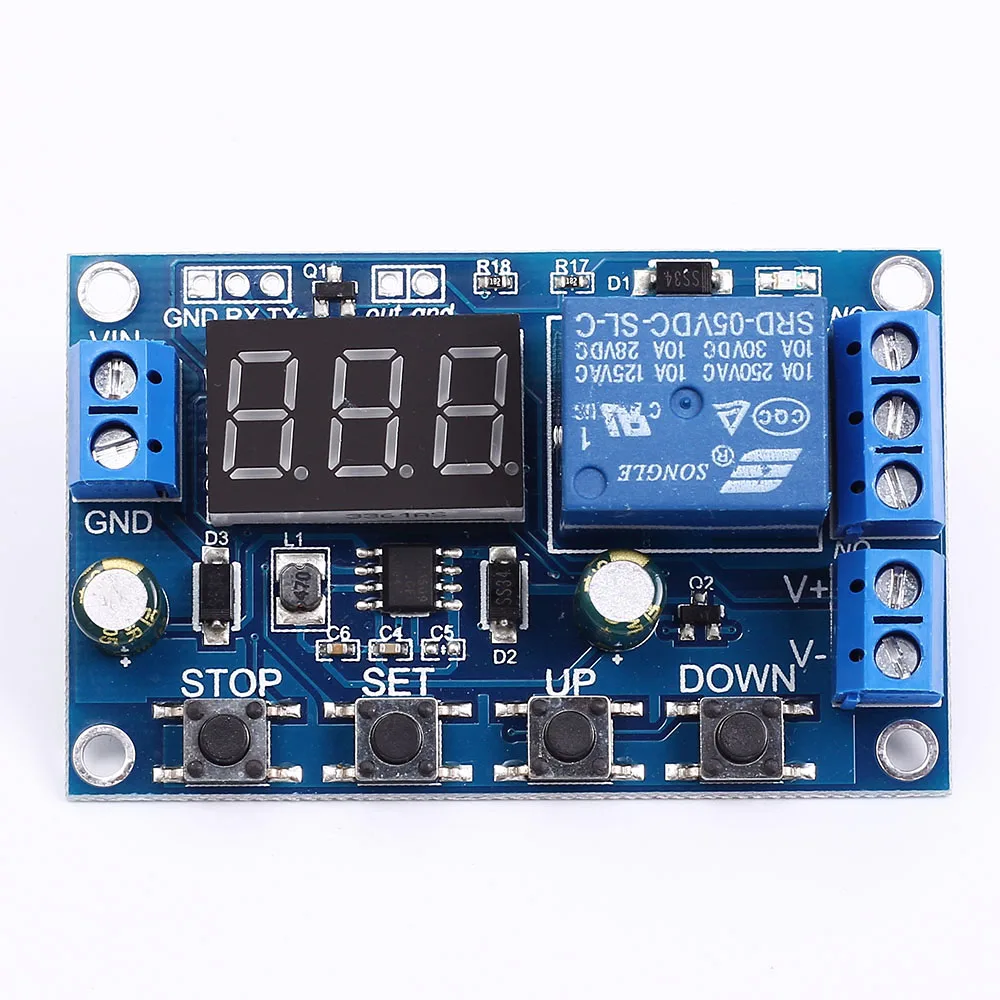

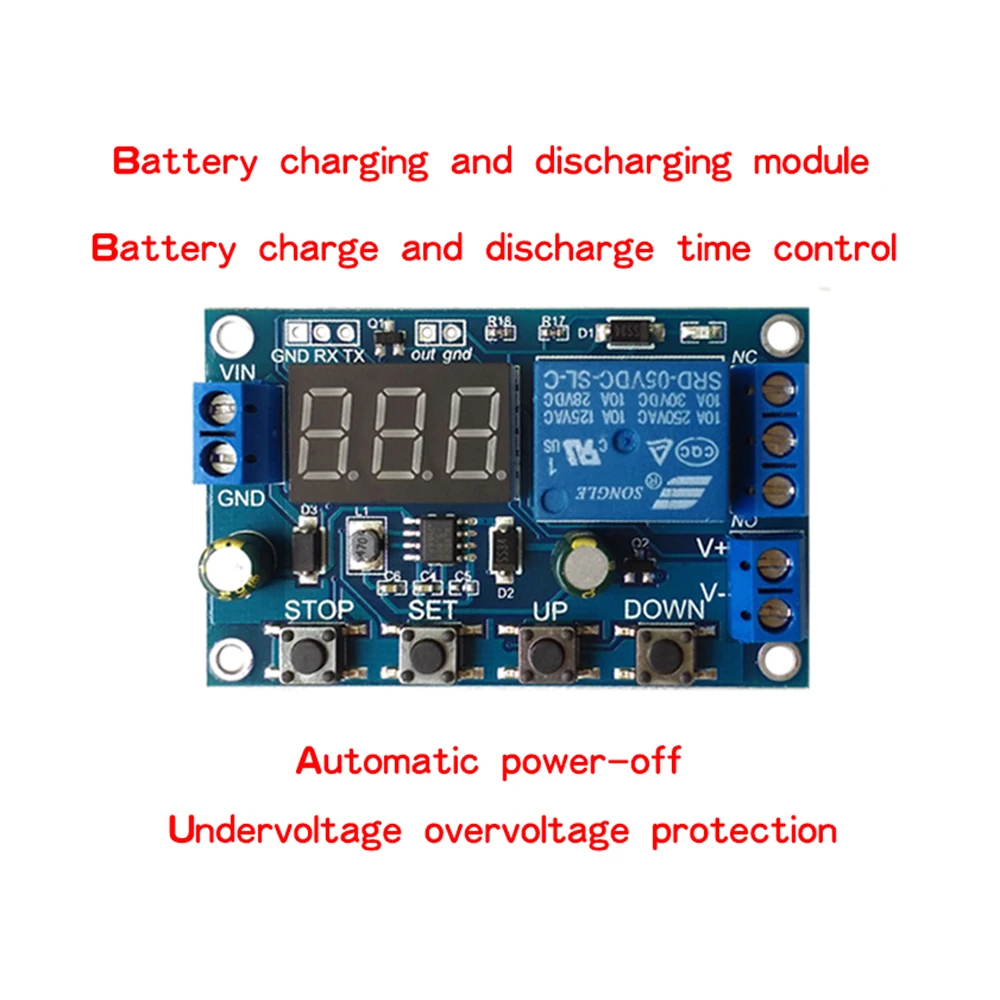

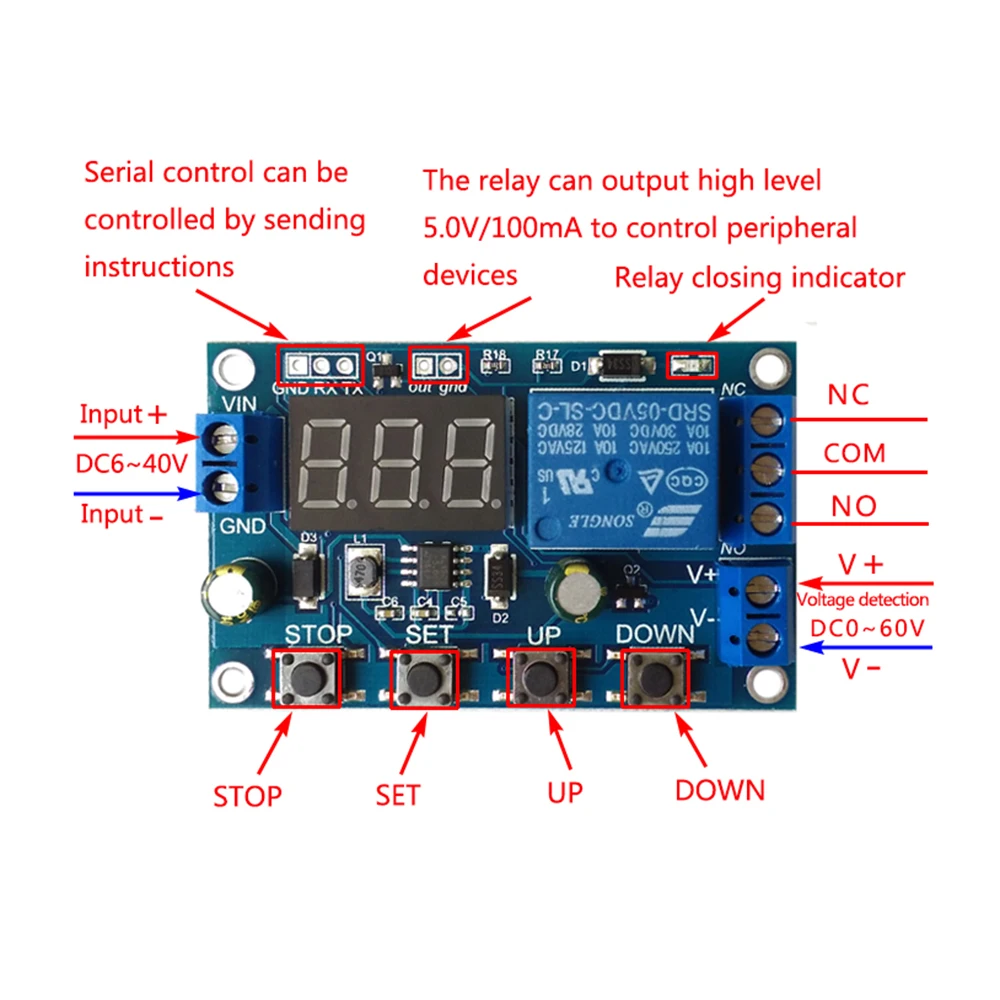

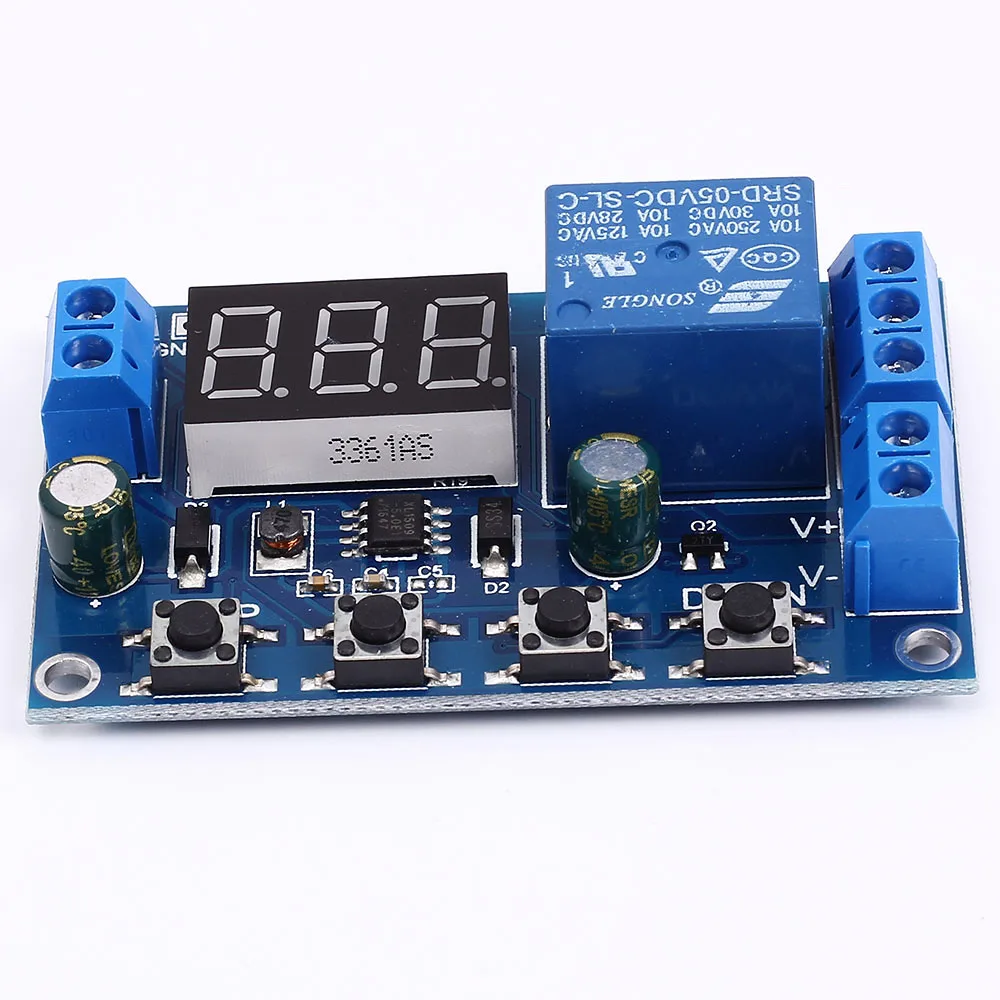

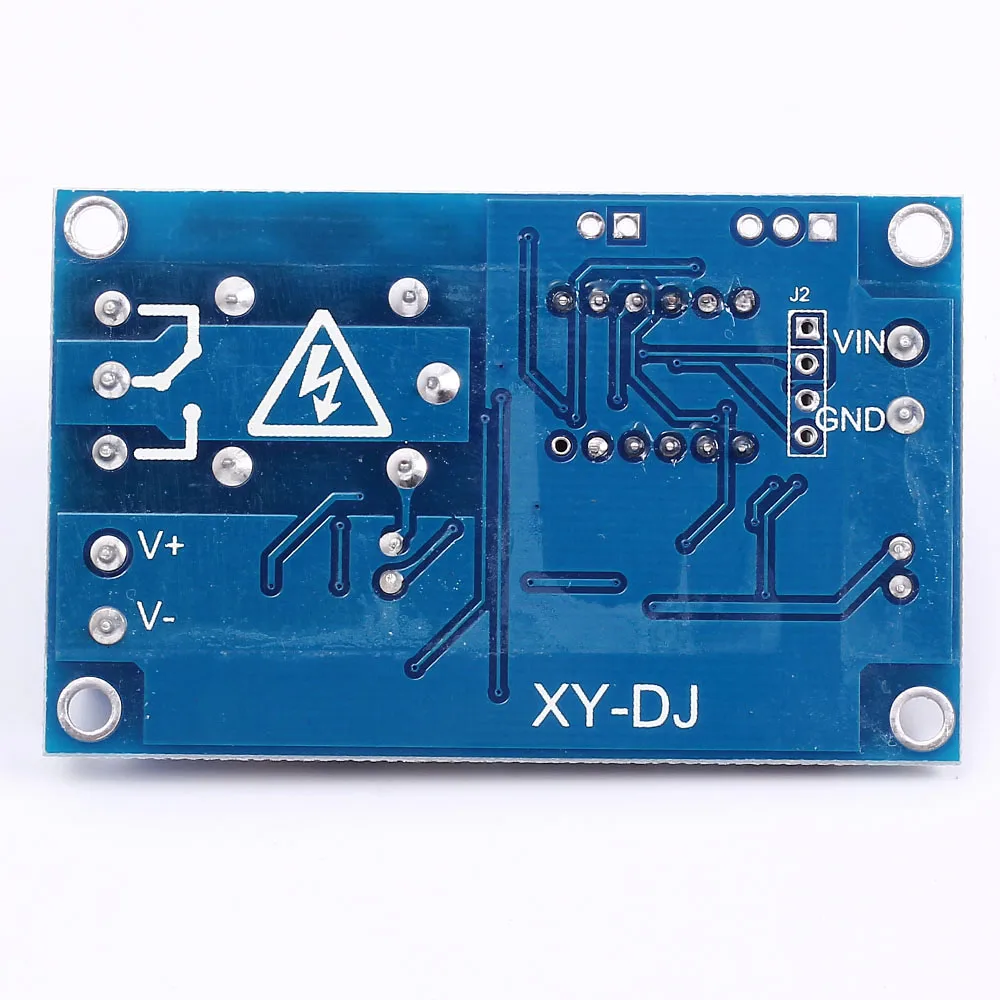

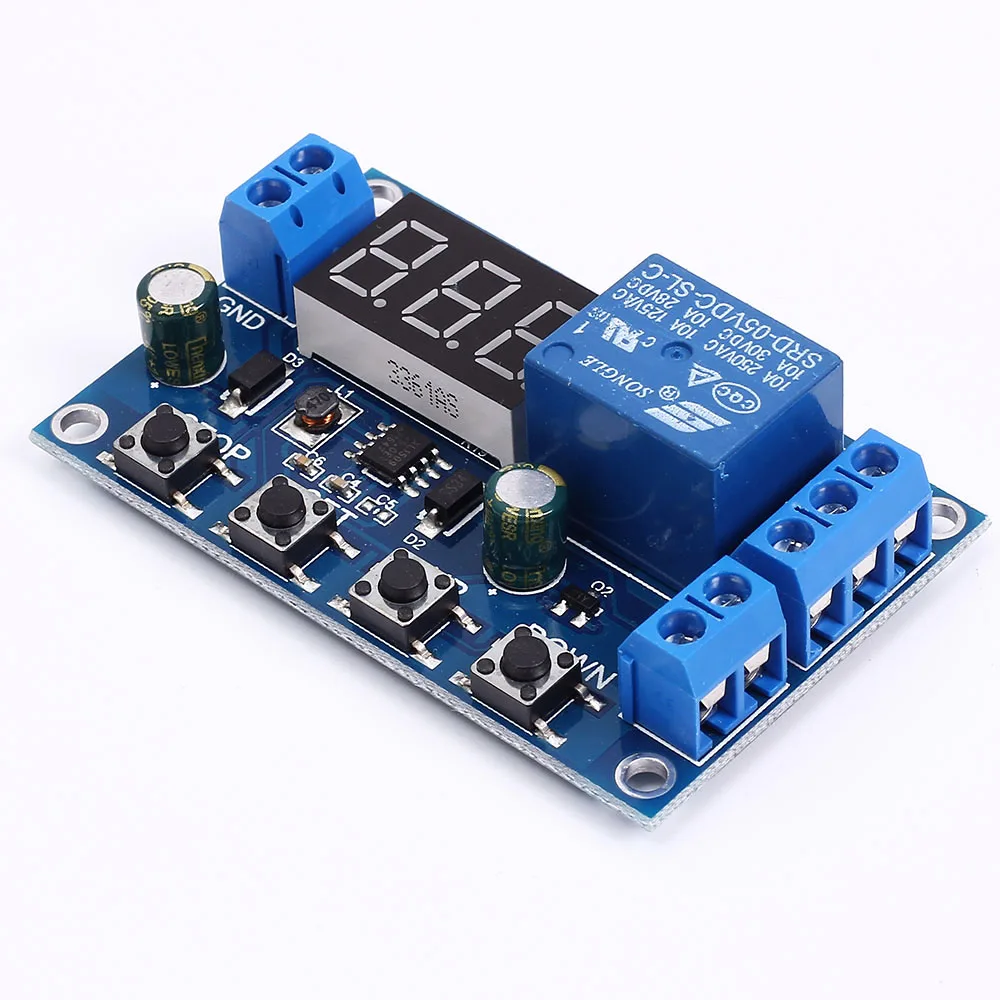

Destaques do módulo:

1. carga da bateria e controle inteligente de descarga;

2. você pode definir o tempo de carga e descarga;

3. com a função de comunicação serial, monitoramento em tempo real do status de trabalho do relé através da porta serial;

4. saída de sinal adicional, quando o relé para atender às condições, a saída de alta, você pode controlar outros equipamentos.

5. uma função de parada de emergência chave (botão de parada), com proteção reversa, reverso não queima.

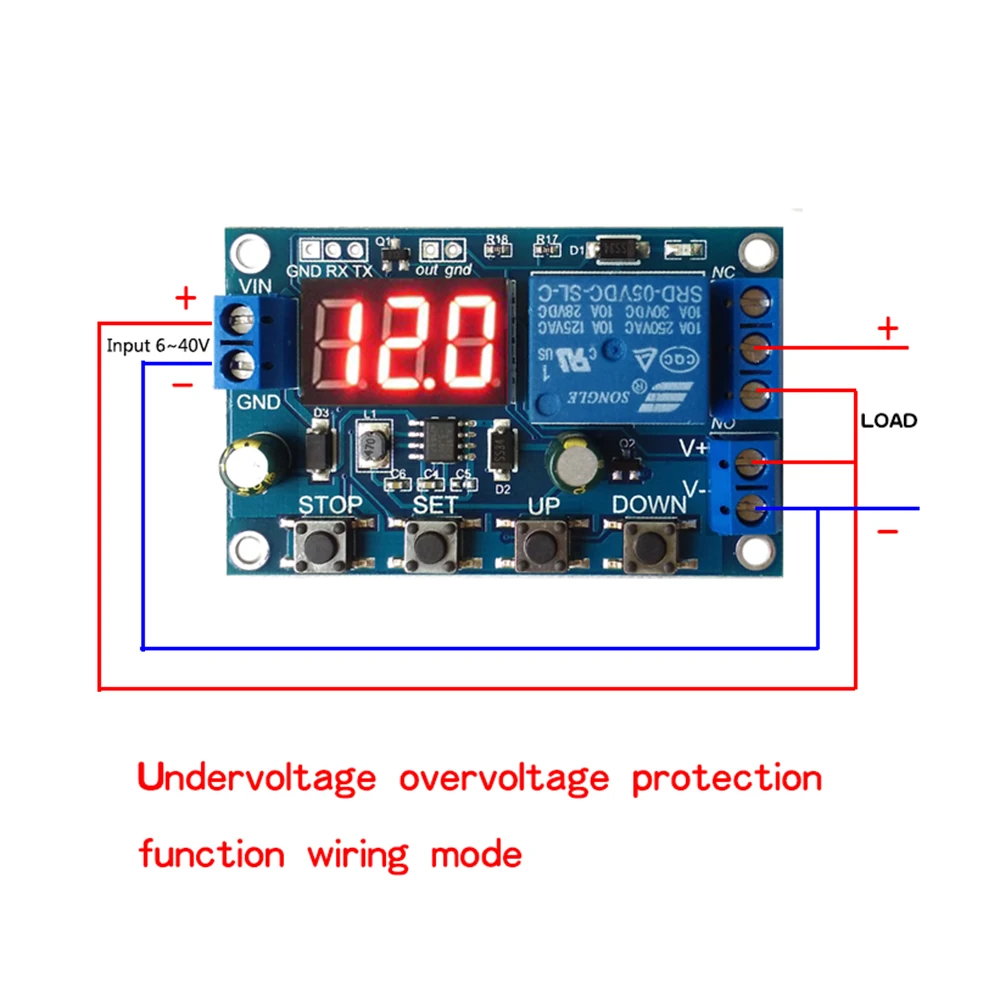

Modo de funcionamento:

Limite superior da tensão: ul1, limite inferior da tensão nl1, o limite superior da tensão é maior do que o limite mais baixo da tensão (ul1> nl1)

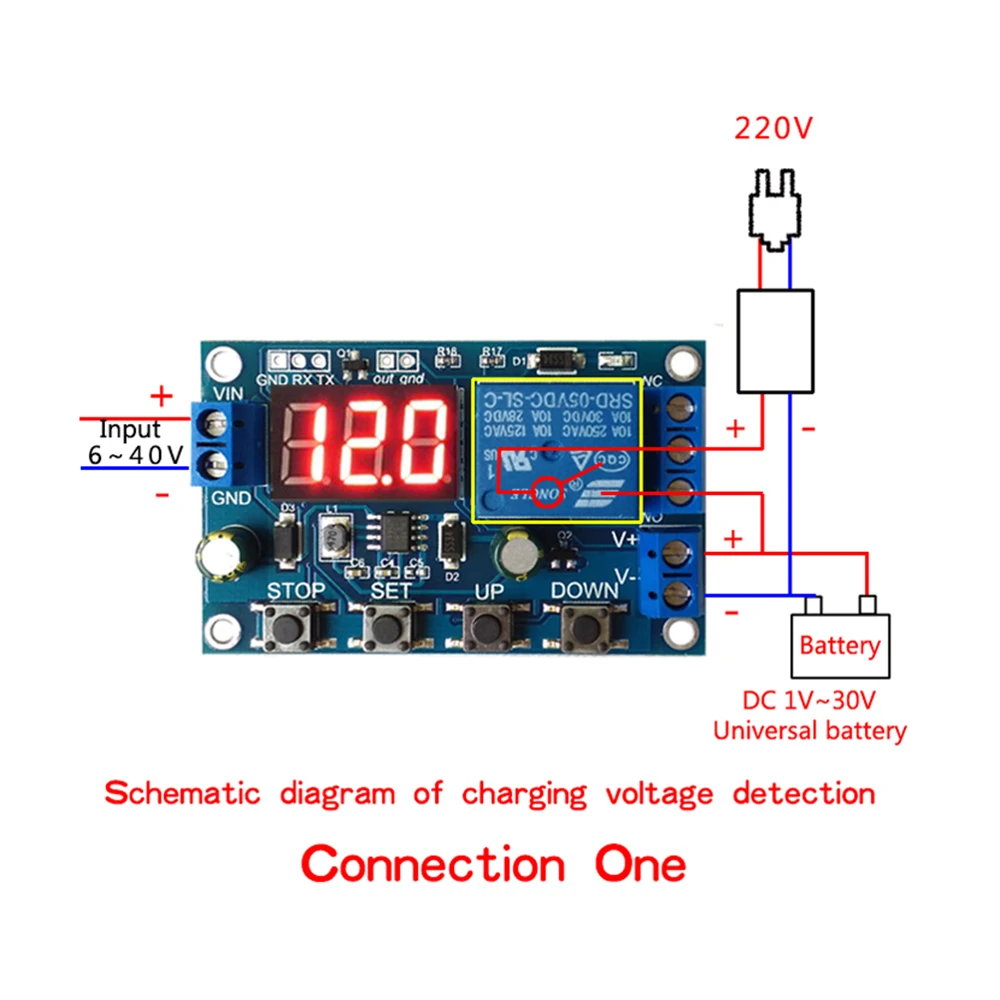

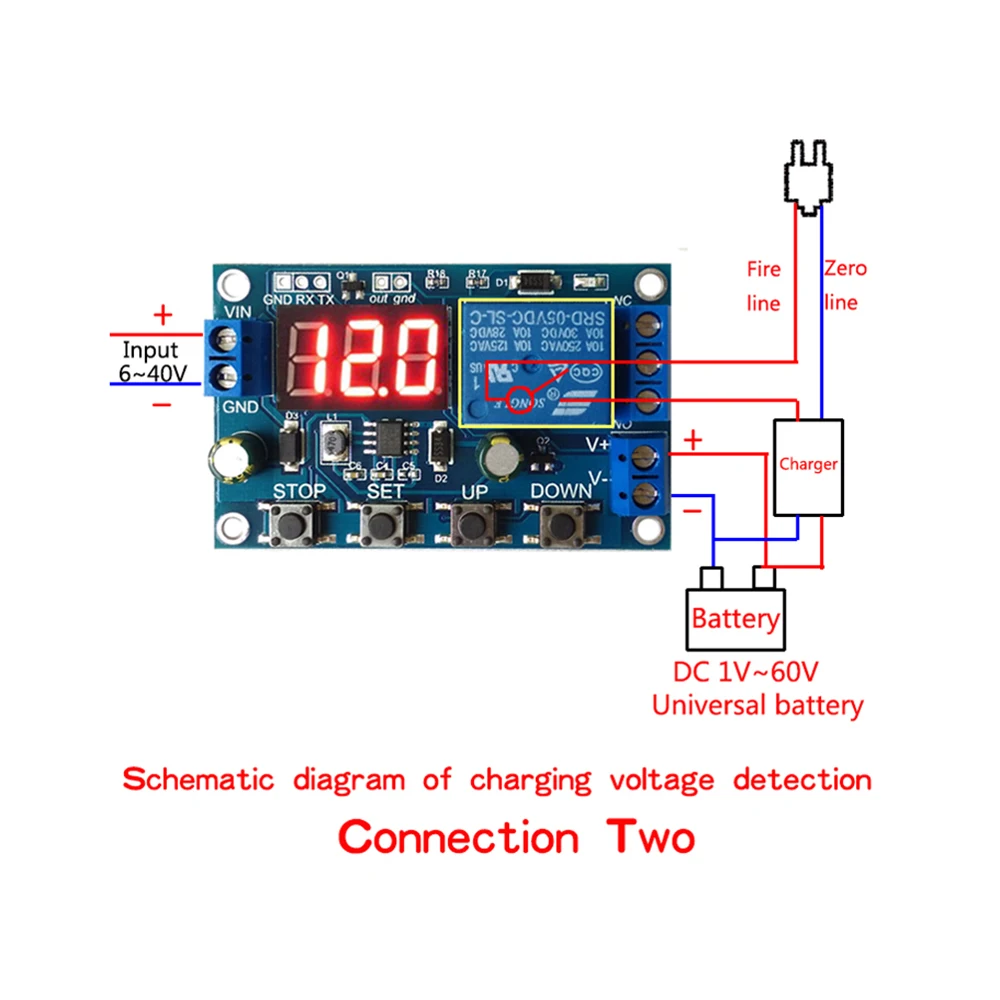

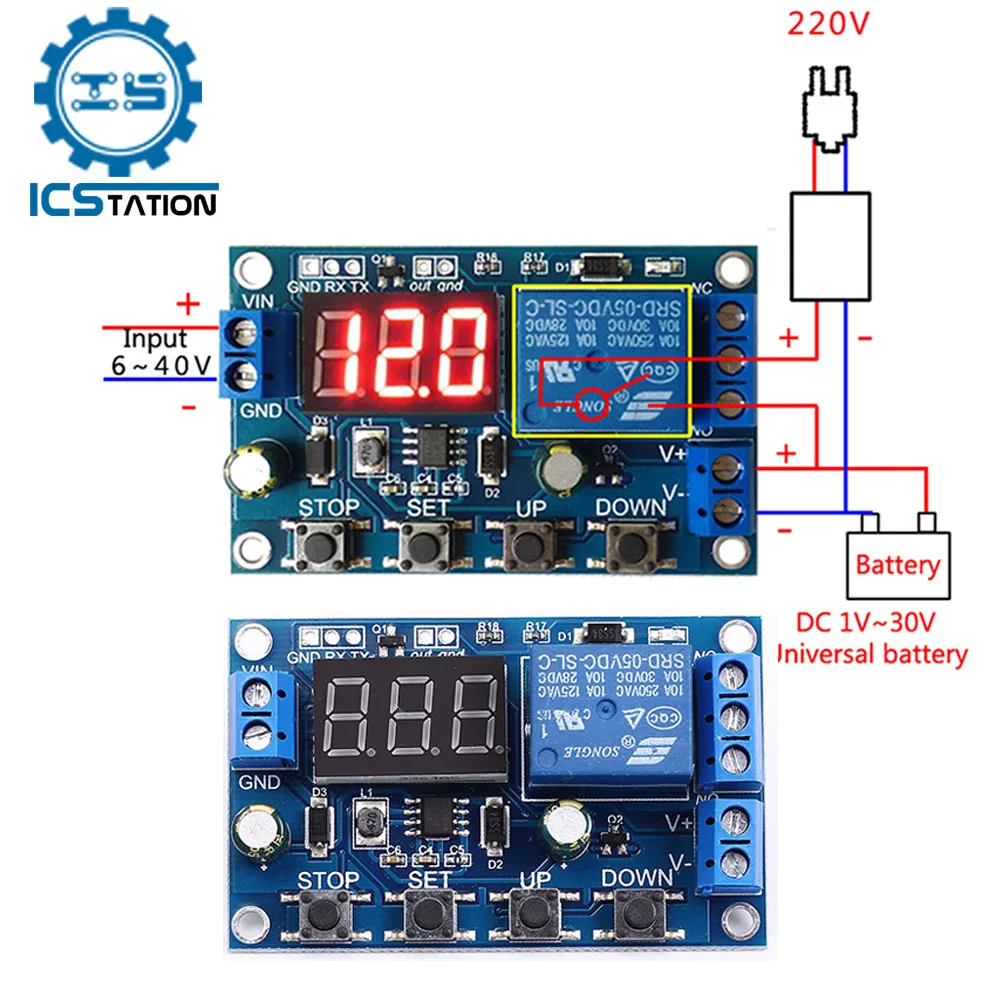

U-1: não se esqueçaMedição de carregamento: quando a tensão medida é menor do que a tensão de limite inferior, o relé puxa acima; a tensão de limite superior, o relé é desconectado.

U-2: não se esqueçaControle de tempo de medição de carga: definir o tempo de carregamento (op); quando a tensão medida é menor do que a tensão de limite inferior, a tração do relé, e então começar a contagem regressiva op tempo, a extremidade do temporizador, o relé desligado; quando a tensão medida é maior do que a tensão de limite superior, O relé está desconectado.

U-3: não se esqueçaDetecção de descarga: quando a tensão medida é menor do que a tensão de limite inferior, o relé está desligado, acima da tensão de limite superior, o relé puxa;

U-4: não se esqueçaControle de tempo de detecção de descarga: definir o tempo de descarga (op); quando a tensão medida é maior do que a tensão de limite superior, a tração do relé, e então começar a contagem regressiva op time, a extremidade do temporizador, o relé desligado; quando a tensão medida abaixo da tensão de limite inferior, O relé é desconectado;

U-5: não se esqueçaTensão na faixa, a tração do relé: quando a tensão medida entre os limites superiores e inferiores, a tração do relé, as outras circunstâncias abertas;

U-6: não se esqueçaTensão fora do intervalo, a tração do relé: a tensão medida abaixo da tensão de limite inferior ou maior do que a tensão de limite superior, a tração do relé, o outro caso o relé está desligado.

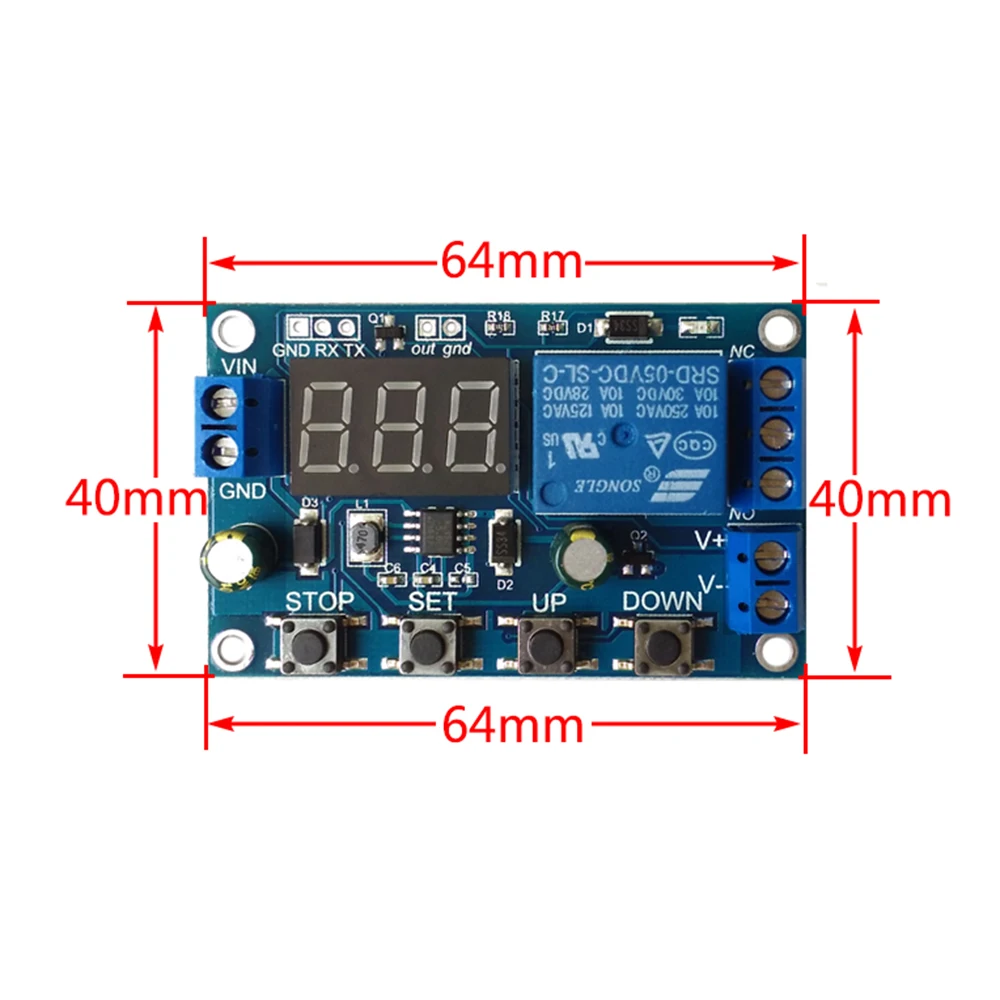

Parâmetros:

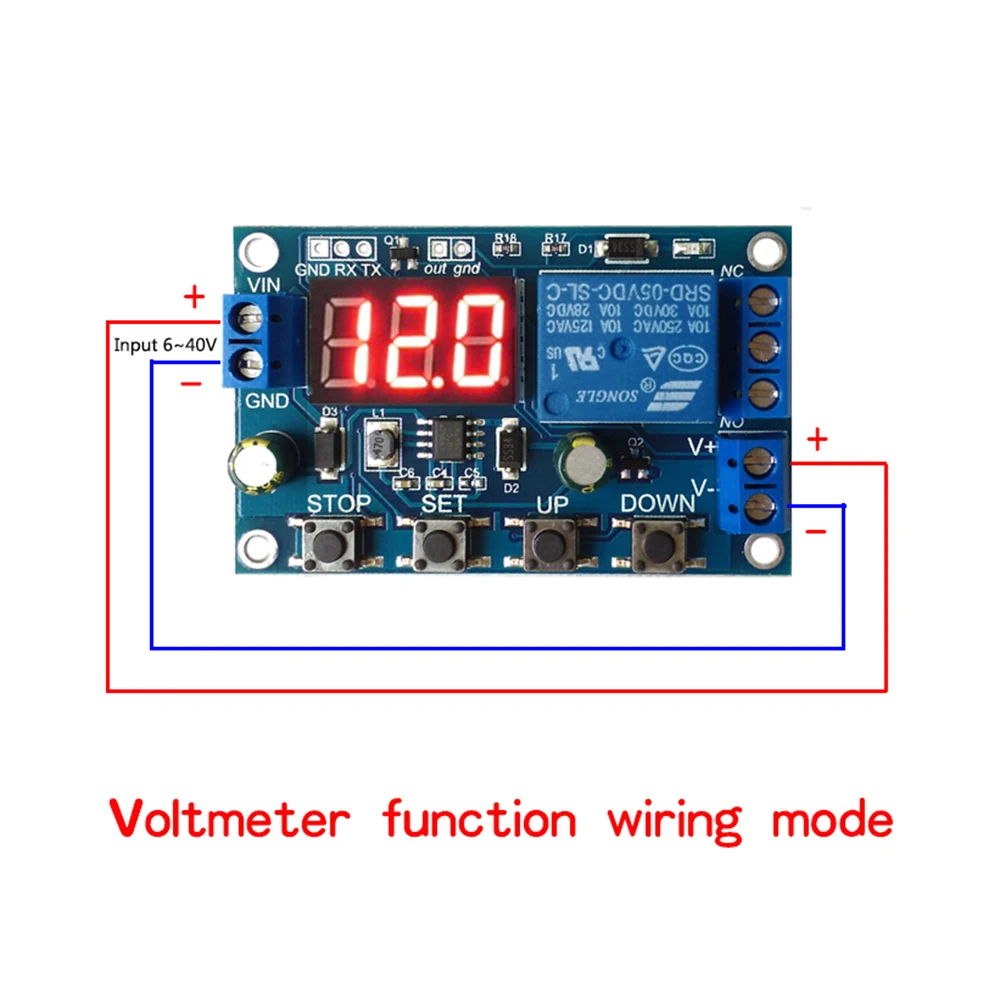

1: tensão de alimentação: DC6–40V, faixa de detecção de tensão dc 0 — 60v, adequado para menos de 60v das várias baterias, erro de medição de tensão ± 0.1v.

2: harge e tempo de descarga (op) gama: 0 – 999 minutos.

Como faço para definir parâmetros

1. primeiramente, de acordo com suas necessidades, para determinar os requisitos do modelo de trabalho;

2. de acordo com o modo de trabalho do relé, na interface principal (quando o módulo é ligado, ele piscará o modo atual de operação, o padrão U-1 modo, e, em seguida, digite a interface principal) pressione o botão definido por 2 segundos e depois solte, digite a interface de modo de seleção, Para cima, para baixo botão para selecionar o modo a ser definido (U-1 ~ U-6);

3. depois de selecionar o modo, suponha que selecionamos o modo U-1 e pressione o botão definir para definir o parâmetro correspondente. O parâmetro a ser ajustado piscará (limite superior da tensão ul1, limite mais baixo da tensão nl1, tempo da condução do op), pressiona acima, para baixo a tecla para aumentar ou diminuir, você sempre pode pressionar a tecla para aumentar ou diminuir rapidamente, pressione o botão definir para definir o modo atual do próximo parâmetro, O processo acima;

4. defina os parâmetros e pressione o botão definido por 2 segundos para liberar, o modo de configuração atual piscará e, em seguida, retornará à interface principal, defina os parâmetros de sucesso!

5. na interface principal, pressione a tecla para baixo para conseguir tensão e tempo de comutação.

Interface de seleção de modo: pressione o botão definido por um longo tempo para entrar na interface de seleção de modo, definir o acabado, um longo tempo pressione o botão definido e, em seguida, liberar a interface de seleção de modo de saída, de volta à interface principal.

Características adicionais:

1. upload de dados: através da porta serial para alcançar o upload de dados, intervalo 1s carregar uma tensão e tempo de execução, fácil de análise de pós-dados;

2. parâmetros de configurações de porta serial: você pode definir o modo e os parâmetros através da porta serial, mais conveniente;

3. uma saída de sinal extra, quando o relé para atender às condições, a saída alta, a outra saída baixa.

Controle de porta serial (comunicação de nível ttl)

Padrão de comunicação:

A taxa de transmissão é de 115200 bps

Bits de dados: 8

Bit de parada: 1

Dígito de verificação: nenhum

Controle de fluxo: nenhum

Comando de série:

“U-1”: modo de funcionamento (faixa de U-1 a U-6)

“000”: 0-não permite a função de temporização, não-0-permitir a função de temporização (escala 001 a 999)

“Dw02.9”: defina a tensão de limite mais baixa

“Up10.1”: defina a tensão de limite superior (faixa 00.0v ~ 99.9v)

“Get”: obtenha as configurações atuais

“On”: permite que o relé para ligar

“Desligado”: desligue sempre o relé

“Iniciar”: iniciar o upload de dados

“Parar”: parar de carregar dados

O comando acima pode ser qualquer combinação de dois, precisa ser separado por vírgulas,

Tais como: “dw02.9, up10.1” definir a tensão de limite inferior 02.9v tensão de limite superior 10.1v

Status de upload: tensão de teste + no tempo + status

“00.0v, 00: 00: 00, op \ r \ n”

00.0v: tensão medida

00:00:00: relé no tempo

Status: relé op ligado, relé cl fora

Expansão da função chave da parada:

Modo de habilitação do relé:

1. on: tempo de condução op, o relé permite a condução;

2. fora: o relé está desativado e está sempre desligado;

Pressione o botão de parada na interface principal para alternar entre ligar e desligar, o status atual piscará e, em seguida, retornar à interface principal. (Esta função é uma função de parada de emergência, uma chave para desconectar o relé)

Modo de suspensão:

1. C-P modo de suspensão: dentro de cinco minutos, sem qualquer operação, o tubo digital automaticamente desligar a tela, a operação normal do programa;

2. modo normal de o-d: tubo digital é sempre exibição aberta;

Pressione e segure o botão de parada por 2 segundos para liberar, para alcançar o estado de C-P e o-d do interruptor, o estado atual piscará e então retornará à interface principal.
