Placa do Interruptor do Controle do Computador do Módulo do Relé do Controle de Usb Canal 16 5v

1. Cheap Circuitos Integrados – Suprimentos para Bricolagem : Elétrico

Descrição do produto

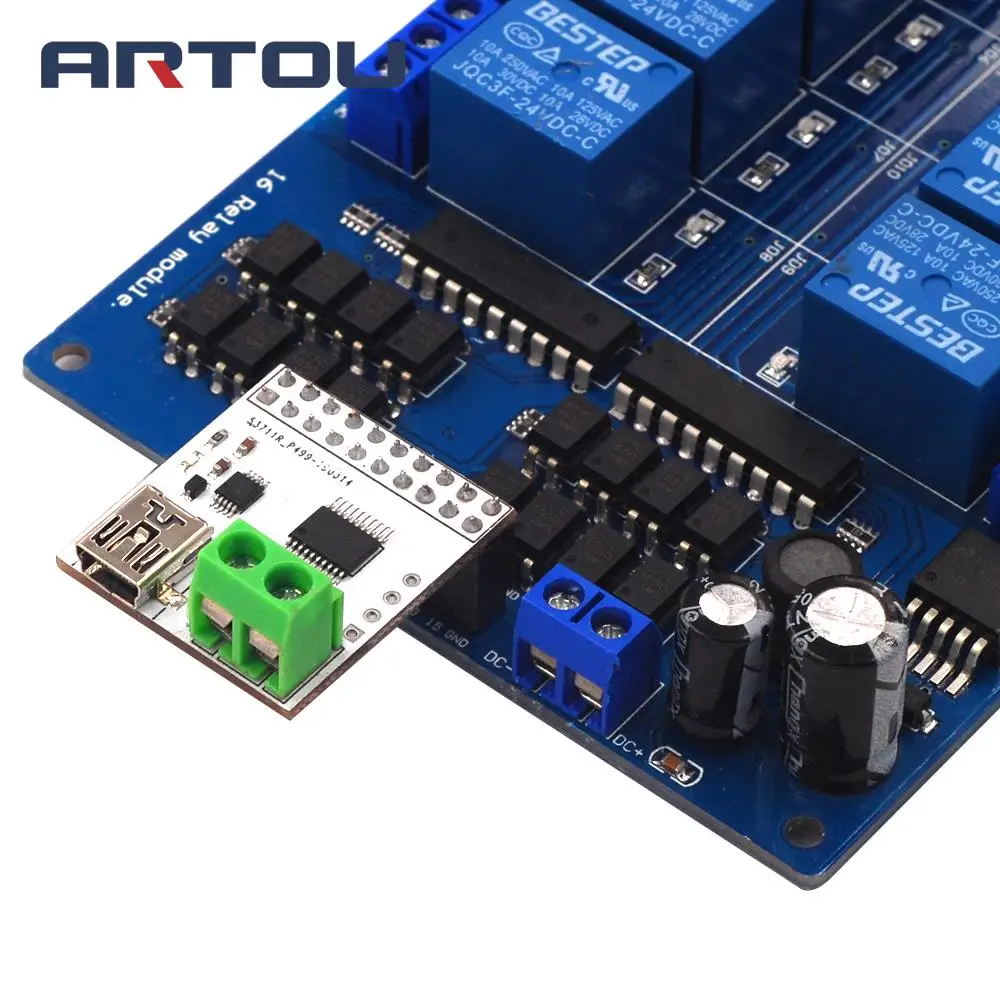

Este módulo é projetado recentemente e desenvolvido por nossos coordenadores. Adota USB para controle de porta serial e tecnologia de chip único. É conveniente converter o módulo de relé de 16 canais existente no mercado em módulo de controle USB, suporte XP, WIN7, WIN10, simples de usar, qualidade de comércio exterior.

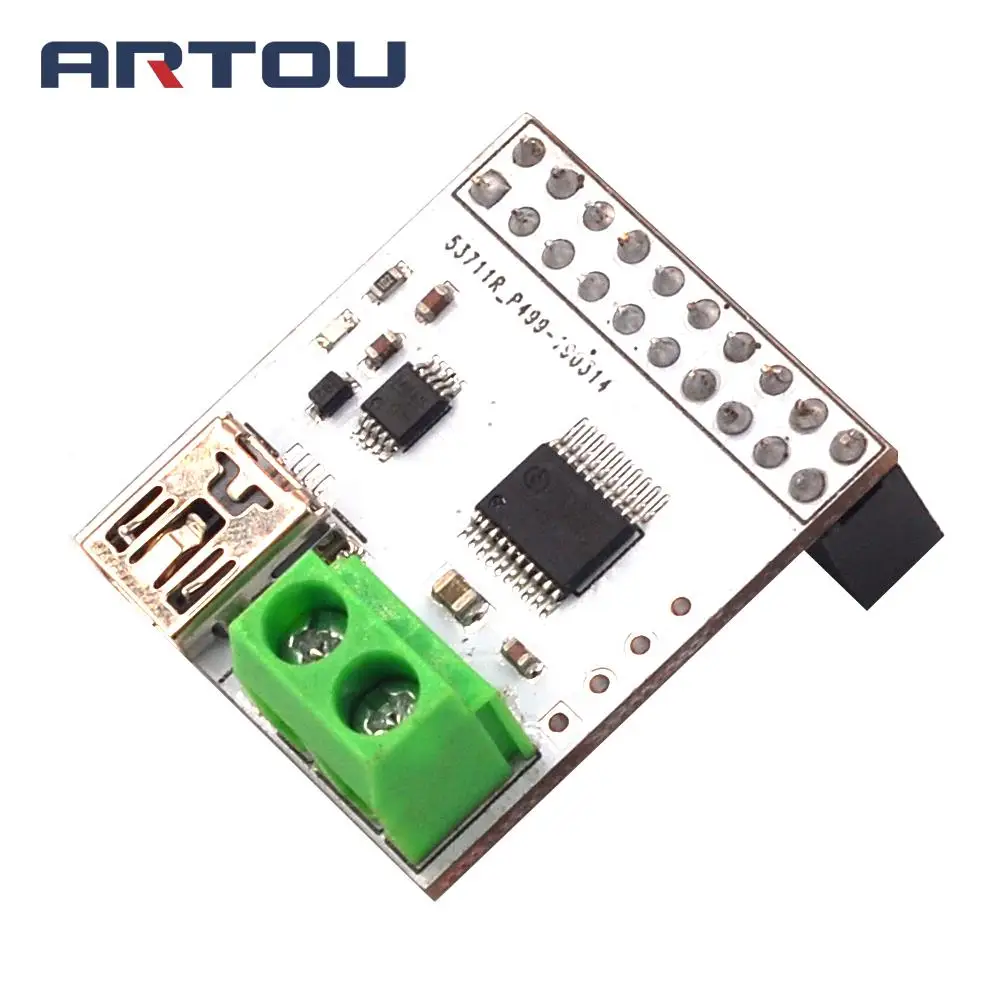

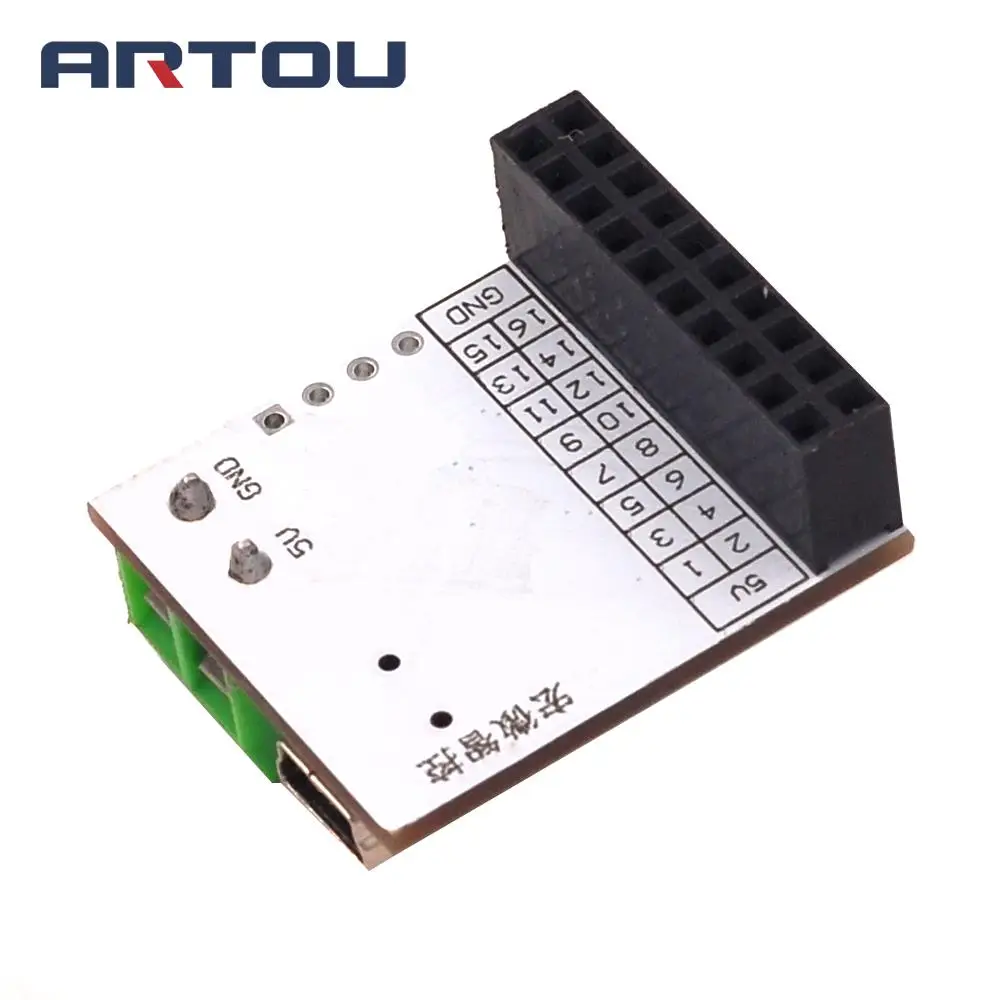

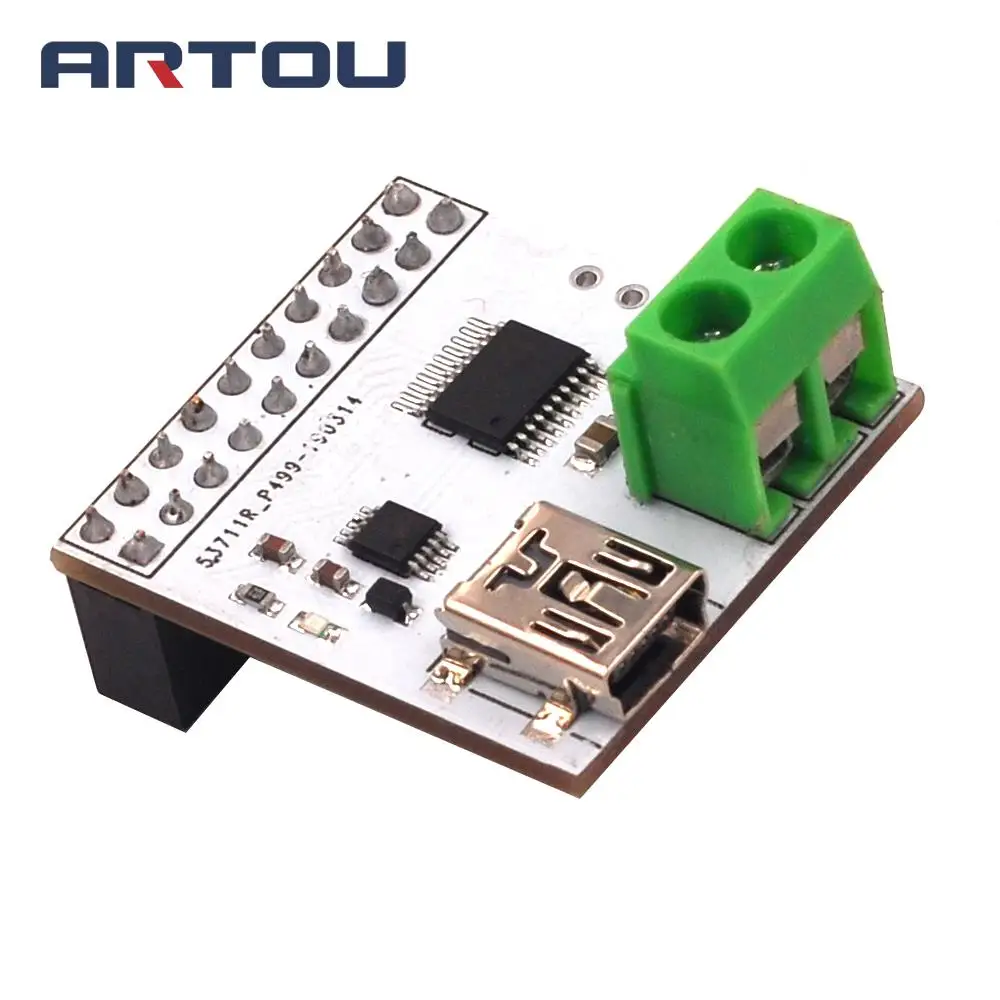

Descrição do módulo
1.16 maneira USB para porta serial placa de controle principal, saída de alto e baixo nível após a decodificação por chip único, cada saída tem 15-20mA unidade atual
2. A bordo MINI interface USB, conexão estável, pode ser controlada diretamente por MCU (Arduino, 8051, AVR, PIC, DSP, ARM, MSP431, nível lógico TTL, etc.)
3. alta qualidade PCB bordo produção

Parâmetros do produto
Tensão de alimentação: DC 5V
Tamanho do PWB: comprimento 2.6 * largura 2.9cm peso líquido: 10g
Corrente quieta: menos do que 10MA

Descrição instrução:
A0 01 01 A2 Abrir a 1ª estrada
A0 01 00 A1 Fechar a 1ª estrada

A0 02 01 A2 Abrir a 2ª estrada
A0 02 00 A1 Fechar a 2ª estrada

A0 03 01 A2 Abrir a 3ª estrada
A0 03 00 A1 Fechar a 3ª estrada

A0 04 01 A2 Abrir a 4ª estrada
A0 04 00 A1 Fechar a 4ª estrada

A0 05 01 A2 Abrir a 5ª estrada
A0 05 00 A1 Fechar a 5ª estrada

A0 06 01 A2 Abrir a 6ª estrada
A0 06 00 A1 Fechar a 6ª estrada

A0 07 01 A2 Abrir a 7ª estrada
A0 07 00 A1 Fechar a 7ª estrada

A0 08 01 A2 Abrir a 8ª estrada
A0 08 00 A1 Fechar a 8ª estrada

A0 09 01 A2 Abrir a 9ª estrada
A0 09 00 A1 Fechar a 9ª estrada

A0 0A 01 A2 Abrir a 10ª estrada
A0 0A 00 A1 Fechar a 10ª estrada

A0 0B 01 A2 Abrir a 11ª estrada
A0 0B 00 A1 Fechar a 11ª estrada

A0 0C 01 A2 12 estrada aberta
A0 0C 00 A1 Fechar a 12ª estrada

A0 0D 01 A2 Abrir a 13ª estrada
A0 0D 00 A1 Fechar a 13ª estrada

A0 0E 01 A2 Abrir a 14ª estrada
A0 0E 00 A1 Fechar a 14ª estrada

A0 0F 01 A2 15 estrada aberta
A0 0F 00 A1 Fechar a 15ª estrada

A0 10 01 A2 Abrir a 16ª estrada
A0 10 00 A1 Fechar a 16ª estrada
