Placa para o Carro Bonde Equilibrador da Pilha do Li-íon 10s 36v 30a Bms Pwb 18650 Proteção Equilibrada a

10S 36V 30A Bateria de Lítio Charge Board BMS PCB 18650 Bateria equilibrada Proteção Board Li-ion Cell Balancer para carro elétrico

Descreva:

Modelo: 10 cordas de 36V/30A

Potência tensão aplicável: 36V; <1000W

Tipo aplicável da bateria: bateria 3.7V ternary, óxido do cobalto do lítio, bateria do manganato do lítio

Descrição da função: lítio bateria-sobrecarga proteção; proteção contra sobrecarga; proteção contra sobrecorrente; output proteção contra curto-circuito.

Corrente operacional máxima: 40A MAX

Corrente máxima contínua do trabalho: 25A MAX

Sobre a tensão proteção contra descarga: 2.6V

Sobrecarga proteção tensão: 4.25V

Carregando atual: 10A MAX

Função do carregamento do equilíbrio: com esta função, a tensão do equilíbrio é 4.2V

Áreas de aplicação: veículos elétricos; veículos torcendo; bicicletas elétricas; scooters; inversores, etc.

Dimensões: 64 milímetros * 35 milímetros * 9 milímetros

Peso unitário: 60g

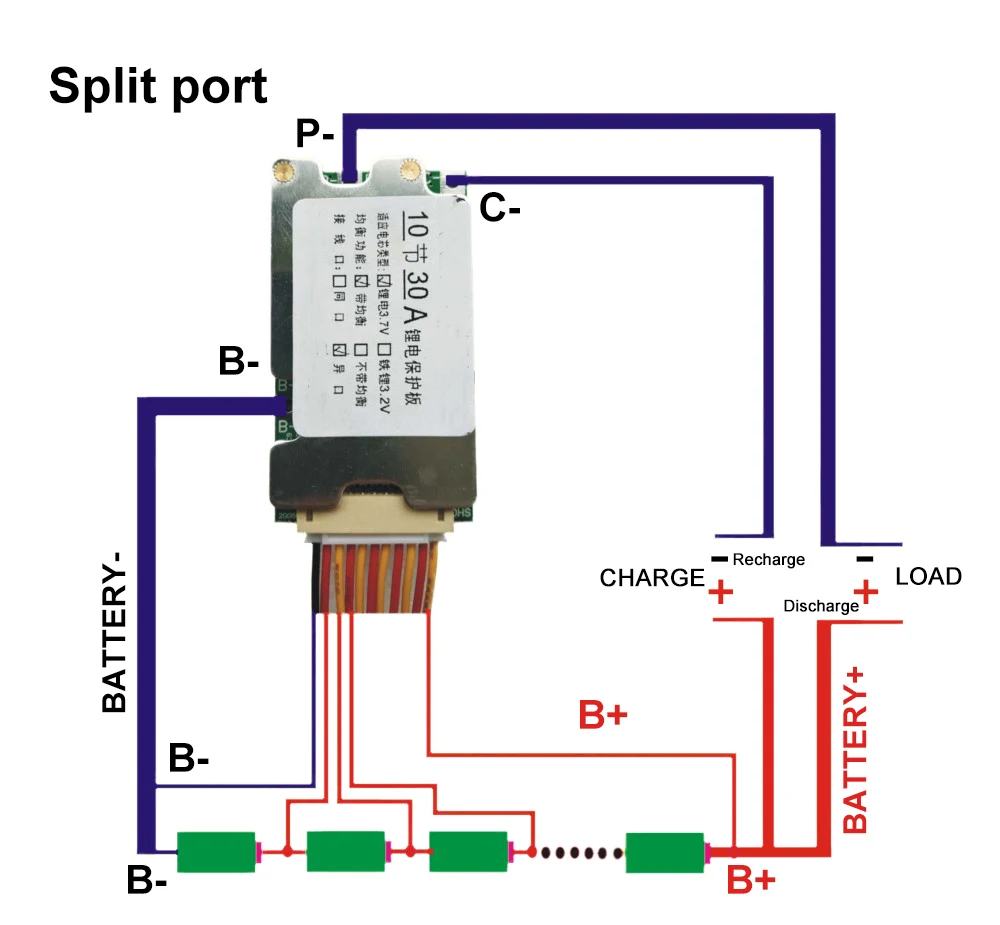

Fiação passos:

(1) Conecte o cabo de aquisição a cada seção da bateria para garantir a conexão efetiva do cabo.

Certifique-se de que a sequência potencial única aumente ou diminua sequencialmente na extremidade do plugue do cabo.

A sequência de potencial é consistente com a sequência de potencial do soquete no final da placa de proteção e o potencial é correspondente.

(2) Solde o B-chumbo da placa de proteção para o B negativo total da bateria.

Certifique-se de que as juntas de solda sejam firmes e confiáveis e tenham boa condutividade elétrica, que não haja possíveis perigos ocultos, como extrusão e fricção na posição da fiação, e que a fiação é suave e curta.

Evite deixar cair, colar ou tocar em solda, objetos condutores ou cabos na placa de proteção.

(3) Conecte o plugue do cabo com o soquete da placa de proteção.

Complete primeiramente a soldadura da B-ligação da placa da proteção ao B negativo total-do bloco da bateria, e conecte então a tomada do cabo ao soquete da placa da proteção,

Certifique-se de que a conexão entre o plugue do cabo e o soquete da placa de proteção esteja no lugar, e nenhum objeto ou chumbo carregado toque na placa de proteção e tome medidas de fixação.

(4) B + e c-estão conectados aos pólos positivo e negativo da interface de carregamento, respectivamente.

Certifique-se de isolar outros cabos durante o processo de solda para evitar curtos-circuitos.

A tensão da bateria testada pela interface de descarga e pela interface de carregamento é consistente com a tensão da bateria, a exatidão da polaridade e a exatidão da posição da fiação.

Pacote incluído:

Porto equilibrado lítio bateria proteção bordo x1

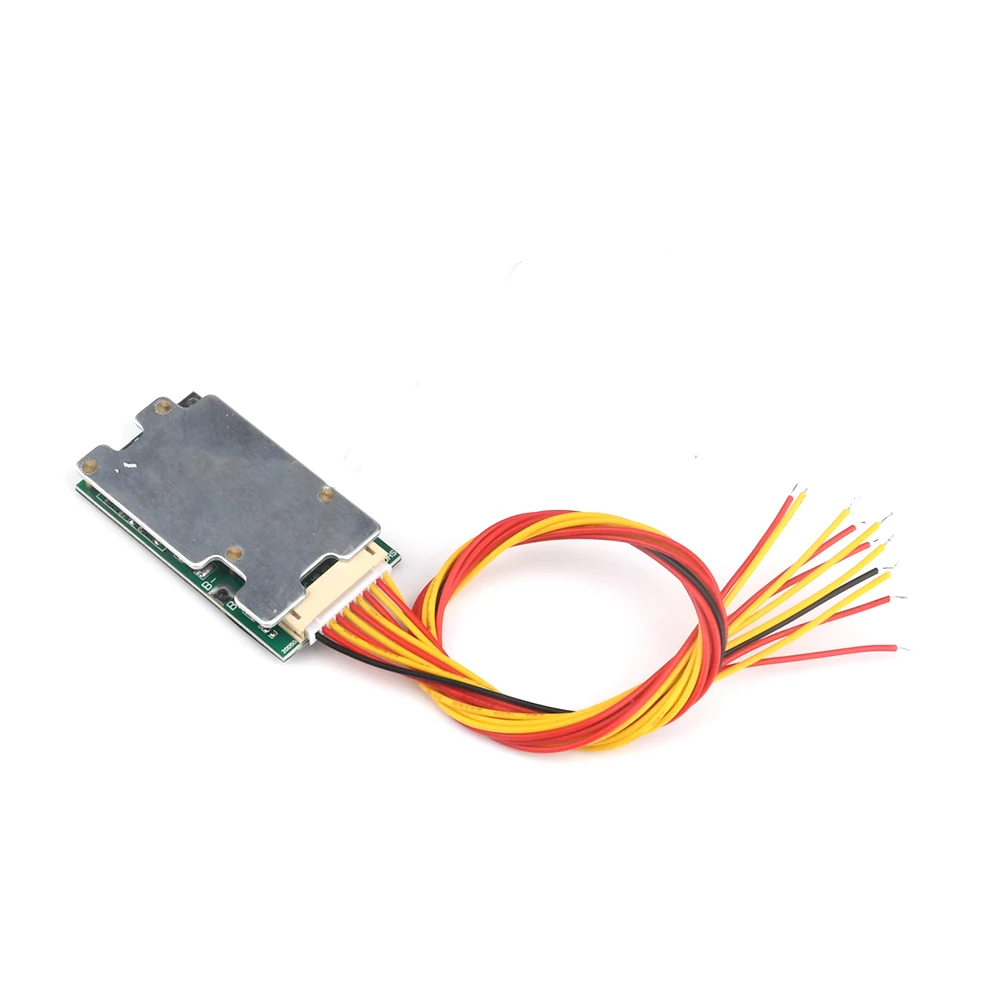

Cabo x1
