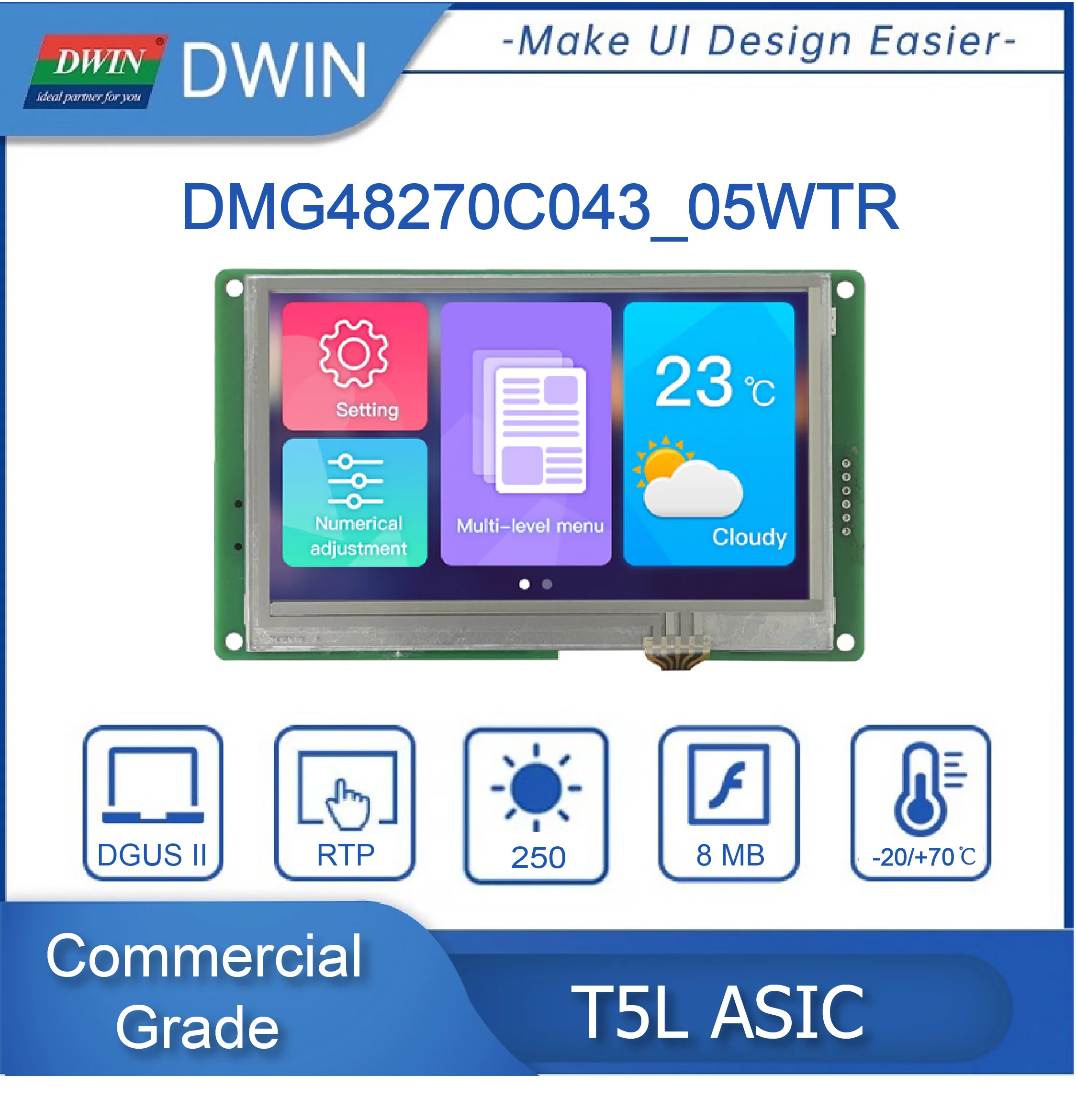

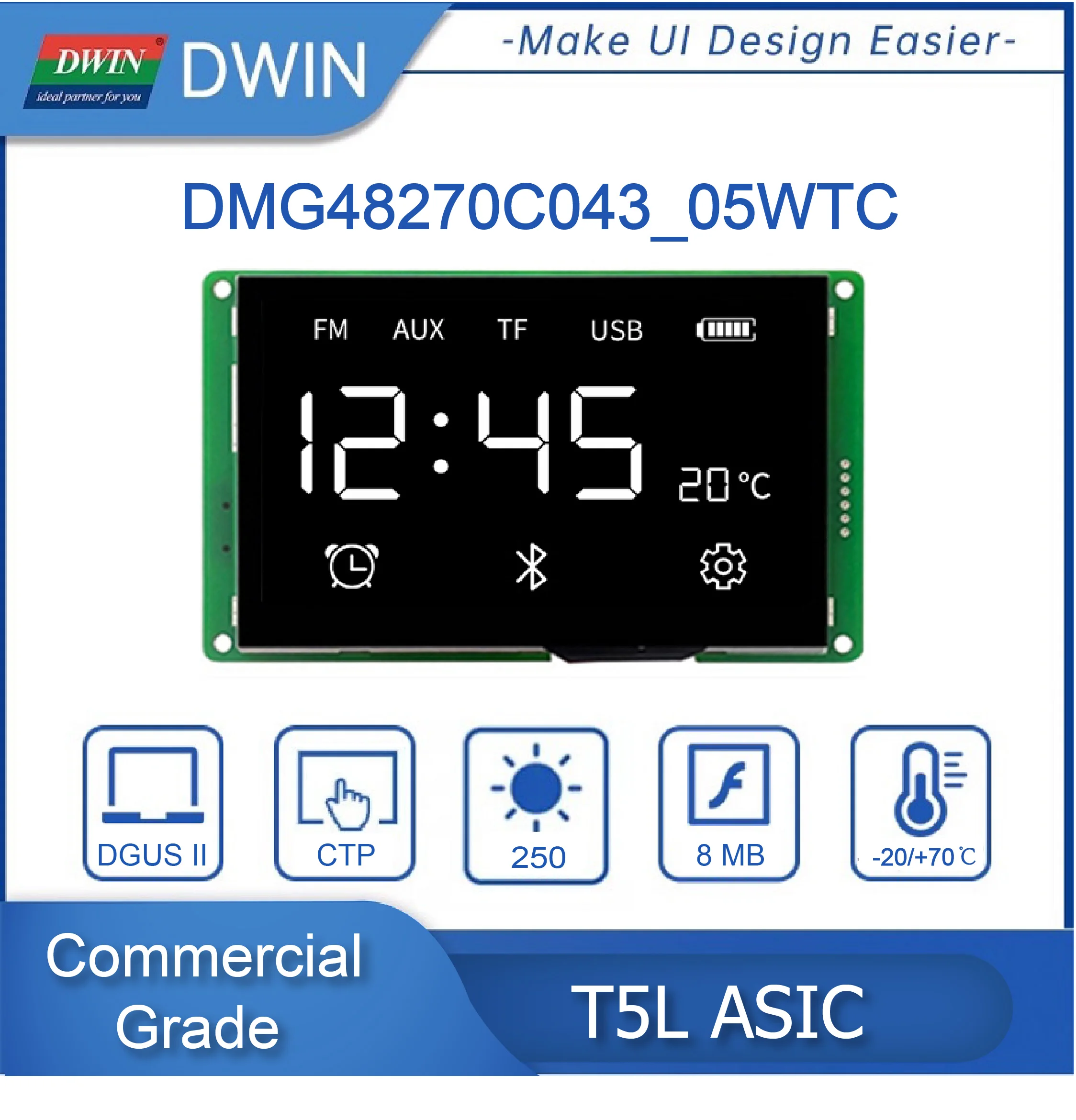

Polegada 480*272 Pixels Resolução 262k Cores Tn-tft-lcd Ângulo de Visão Normal 8mb Flash Dmg48270c043 _ 05w 4.3
R$ 75,38
DÚVIDAS?
Envie um email para:
Mostradores Optoeletrônicos
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Cutomizado | SIM |
| Número do Modelo | Dmg48270c043_05w |
| Nome da Marca | Dwin |
| Origem | CN (origem) |
| Driver IC | T5l0 |
| Active Area | 95.04mm (w)*53.86mm (H) |
| Viewing Angle | 70/70/50/70 |
| Color | 262k |
| Brightness | 250, 300 |
| Signal Socket | Ttl/rs232 |
| LED Lifetime | >20000 H |
| Flash | 8MB |
| LCD Type | TN |
Características:

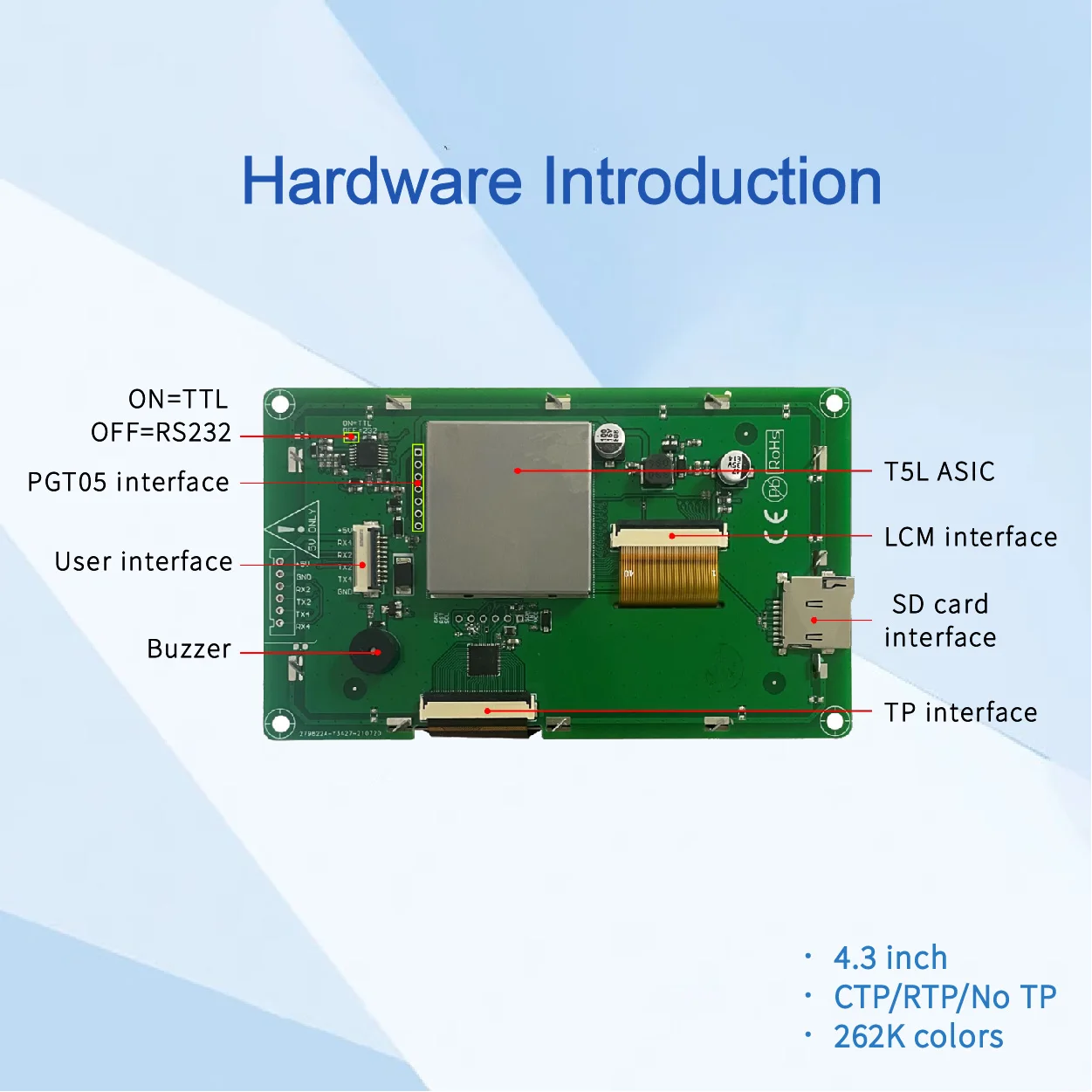

?Based em T5L0, executando o sistema DGUS II, categoria comercial.
? 4.3 polegadas, resolução de 480*272 pixels, 262K cores, TN-TFT-LCD, ângulo de visão normal.
? 8MB de memória, custo-benefício.
|
Mostrar parâmetros |
||||||
|
Tipo do LCD |
TN, LCD TFT |
|||||
|
Visão Ângulo |
Ângulo de visão normal 70 °/70 °/50 °/70 °(L/R/U/D) |
|||||
|
Resolução |
Pixéis 480 × 272 (0 °/90 °/180 °/270 °) |
|||||
|
Cor |
6R6G6B de 18 bits |
|||||
|
Área ativa (A.A.) |
95,04 milímetros (W)× 53,86 milímetros (H) |
|||||
|
Ver Área (V.A.) |
– |
|||||
|
Modo Retroiluminação |
LED |
|||||
|
Vida útil do luminoso |
> 20000 horas (tempo do brilho que decai a 50% na condição de contínuo Trabalhando com o brilho máximo) |
|||||
|
Brilho |

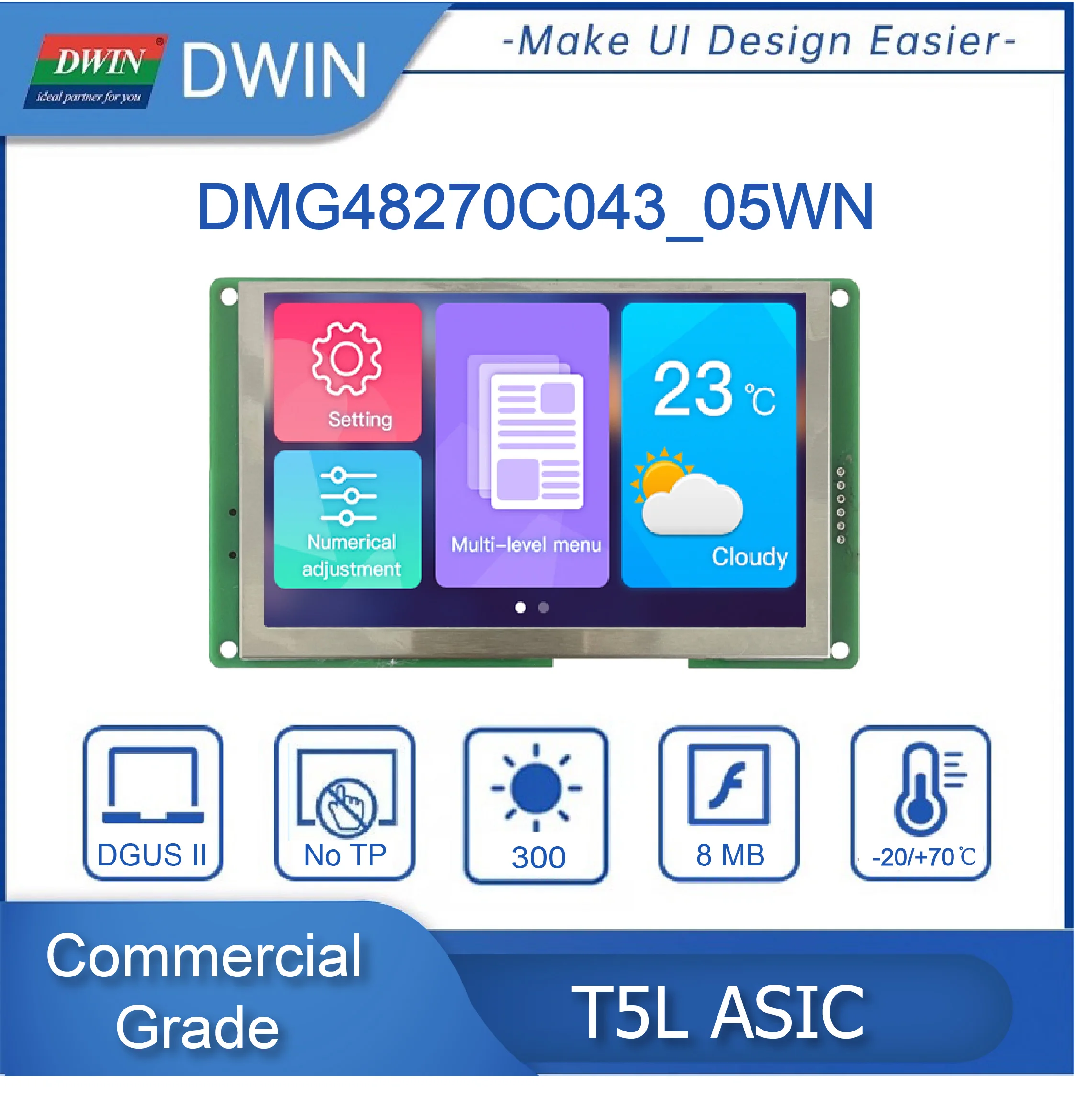

DMG48270C043 _ 05WN: 300nit |
|||||
|
Controle do brilho |
Categoria 0 ~ 100 (quando o brilho é ajustado a 1% ~ 30% do brilho máximo, Cintilação pode ocorrer e não é recomendado o uso neste intervalo) |
|||||
|
Parâmetros do interface serial |
||||||
|
Modo |
UART2: LIGADO = TTL/CMOS; DESLIGADO = RS232 |
|||||
|
Tensão Nível |
Condição do teste |
Mín |
Tipo |
Máximo |
Unidade |
|
|
Saída 1, Iout = -4mA |
2.7 |
3.2 |
– |
V |
||
|
Saída 0, Iout = 4mA |
– |
0.1 |
0.4 |
V |
||
|
Entrada 1 |
2.4 |
3.3 |
5.5 |
V |
||
|
Entrada 0 |
0 |
– |
1.0 |
V |
||
|
Taxa Baud |
3150 ~ 3225600bps, valor típico de 115200bps |
|||||
|
Formato Dados |
UART2: N81 |
|||||
|
Cabo interface |
10Pin_1.0mm |
|||||
|
Especificações elétricas |
||||||
|
Potência nominal |
<5W |
|||||
|
Tensão operacional |
4.5 ~ 5.5V, valor típico de 5V |
|||||
|
Corrente operacional |
WTC:210mA WTR e WN:200mA |
VCC = 5V, retroiluminação máxima |
||||
|
70mA |
VCC = 5V, retroiluminação desligada |
|||||
|
Alimentação recomendada: 5V 1A DC |
||||||
|
Ambiente operacional |
||||||
|
Temperatura operacional |
-20?~70?(5V @ 60% RH) |
|||||
|
Temperatura armazenamento |
-30?~80? |
|||||
|
Revestimento conformado |
Nenhuma |
|||||
|
Umidade operacional |
10% ~ 90% RH, valor típico de 60% RH |
|||||
|

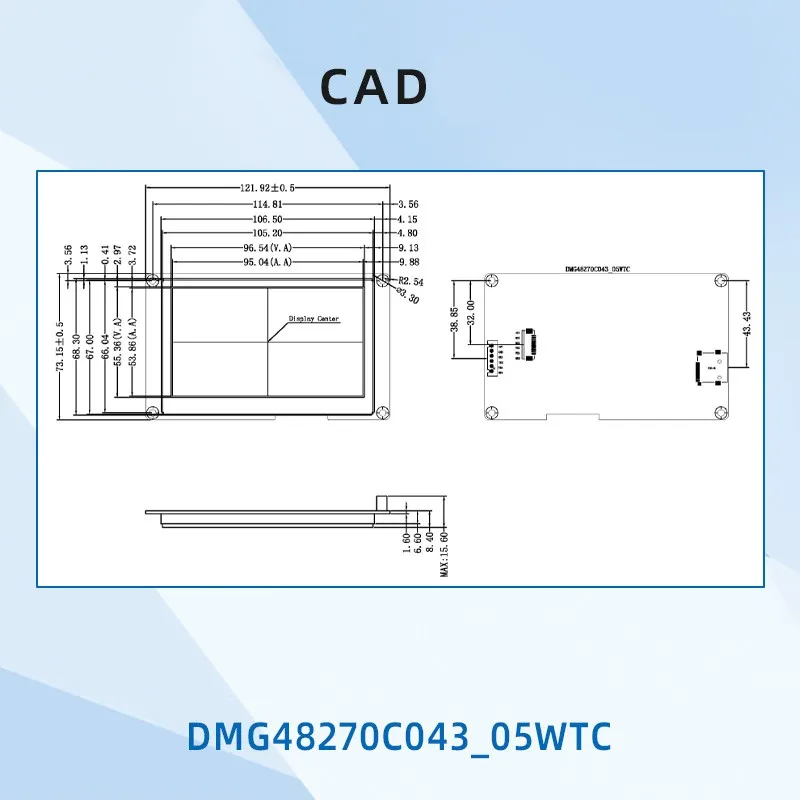

Embalagem e dimensões |
||||||
|
Padrões embalagem |
||||||
|
Modelo |
Dimensões |
Camada |
Quantidade/camada |
Quantidade (PCes) |
||
|
Caixa1: |
220mm(L)× 160mm(W)× 47mm (H) |
1 |
2 |
2 |
||
|
Carton2: |
250mm(L)× 200mm(W)× 80mm (H) |
1 |
4 |
4 |
||
|
Carton3: |
320mm(L)× 270mm(W)× 80mm (H) |
1 |
8 |
8 |
||
|
Carton4: |
450mm(L)× 350mm(W)× 300mm(H) |
3 |
20 |
60 |
||
|
Carton5: |
600mm(L)× 450mm(W)× 300mm(H) |
3 |
40 |
120 |
||
1. 4.3 Polegada 480*272 Pixels Resolução 262k Cores
FAQ
Pergunta 1:
Como posso começar o desenvolvimento com um módulo LCD DWIN Posso montá-lo diretamente na minha máquina
Resposta:
Não, você deve atualizar o programa para LCD em primeiro lugar, e depois montá-lo.
Passo 1, verifique a plataforma de software da tela, mencionada na folha de dados.
Etapa 2, use o SDK de desenvolvimento correto (plataforma diferente usa SDK diferente) para concluir o desenvolvimento.
Passo 3, atualizar o software e testar
Etapa 4, quando a APROVAÇÃO do teste, monta-a na máquina.
Pergunta 2:
Quais indústrias são DWIN LCD usado em
Resposta:
Máquina da beleza, fisioterapia, saúde e aptidão, tratamento médico, tratamento do ar, controlo aéreo, transporte (instrumentos do carro e do navio), instrumentos e automatização do instrumento, eletricidade, tratamento da água, IC projeto e fabricação, aparelhos de cozinha (Juicer, forno, máquina de gelo, máquina de sorvete, ventilador de cozinha), nova energia (fotovoltaica, Eletricidade eólica, Pilha De Carregamento), Eletrodomésticos…
Pergunta 3:
O produto DWIN precisa de MOQ quando compra
Resposta:
Nenhum MOQ para o produto padrão.
Pergunta 4:
A DWIN terá suporte técnico online
Resposta:
Sim, é claro, abaixo maneiras que você pode obter suporte técnico.
-Whatsapp: + 86 19192113166
-Email do serviço ao cliente: [email protected]
-Fórum do desenvolvedor DWIN:
Site internacional:
Ferramenta de desenvolvimento:
-Guia do desenvolvimento:
-DGUS vídeo tutorial:
-Deixe mensagens para nós no ferramentasdachina.com.br.
