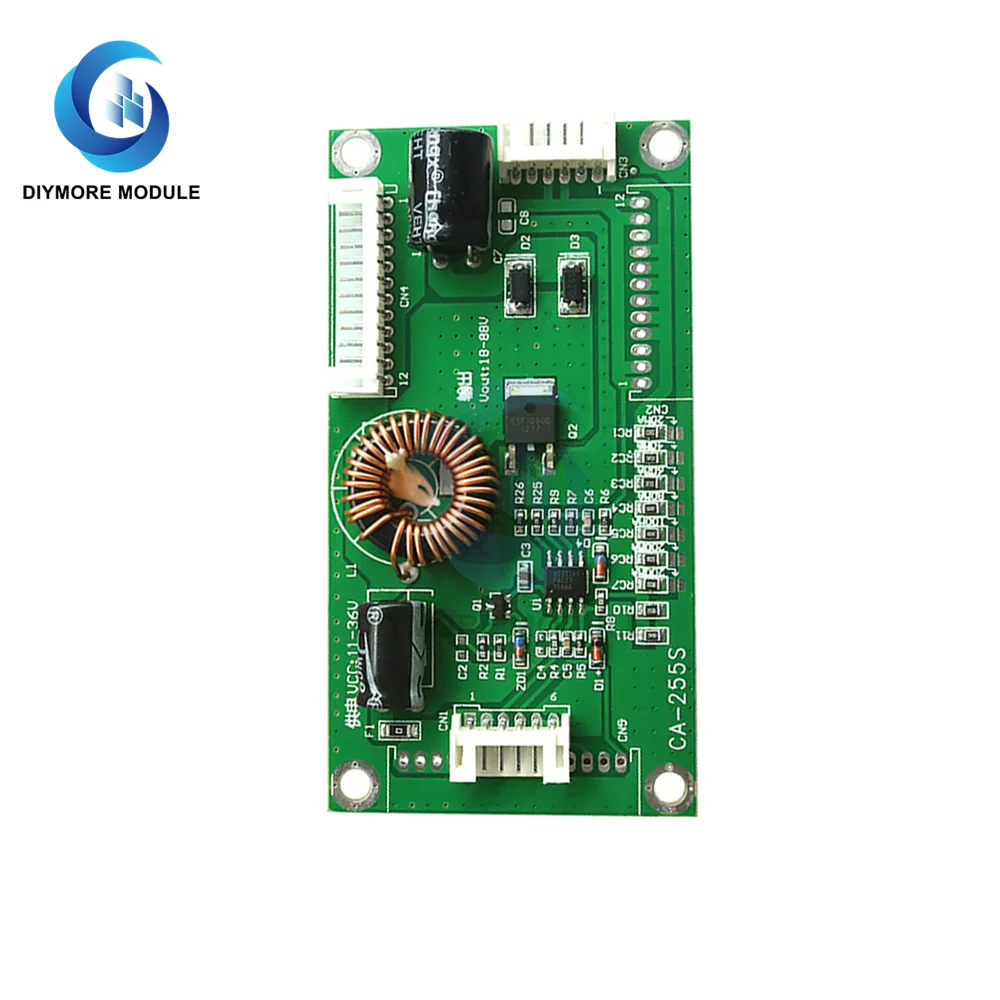

1. Placa Ca-255 Universal 10-42 Polegada Led Lcd

CA-255S 10-48 polegada led lcd tv backlight placa de corrente constante impulso driver inversor placa CA-255 universal 10-42 polegada led lcd

Descrição:

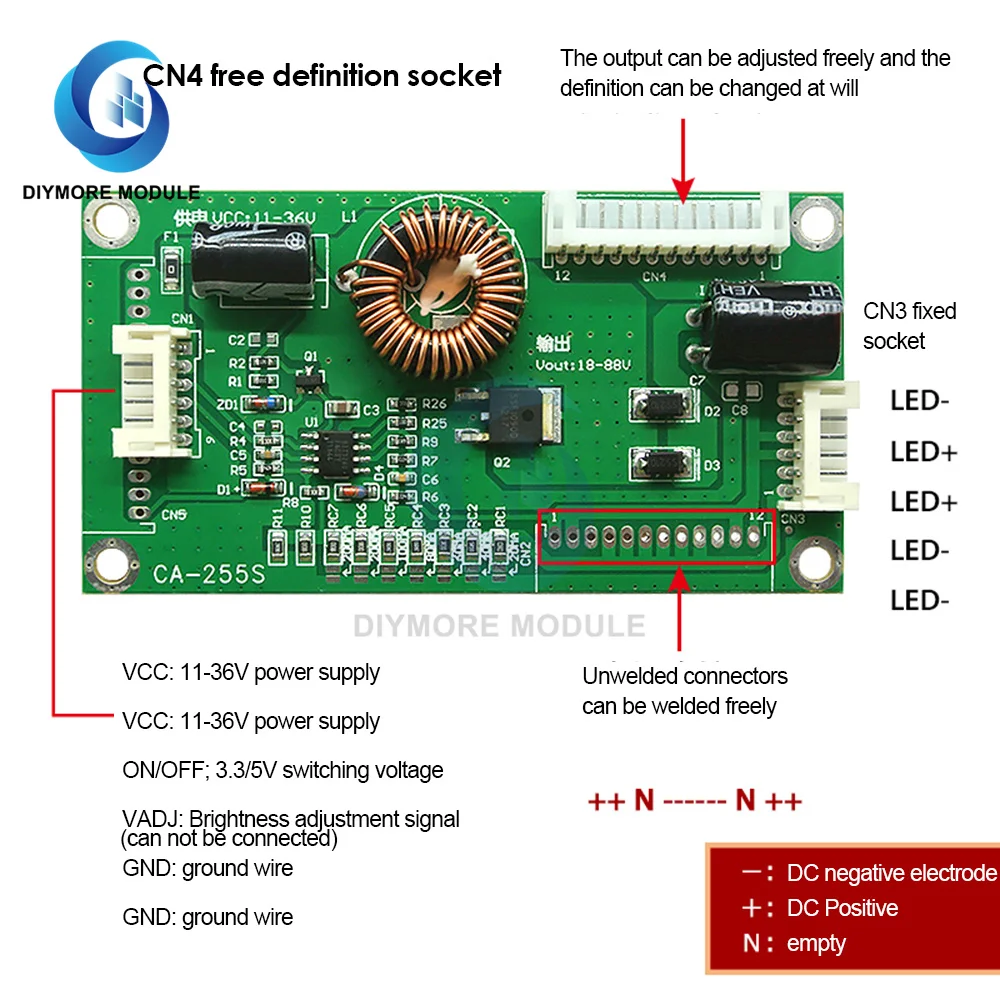

· Código simbólico eletrônico comum de luz de fundo:

1. vcc: o positivo da fonte de tensão, tensão de alimentação do circuito (tensão é geralmente 12v ou 24v)

2. ligar/desligar, ligar, en, on_bl: interruptor pino de sinal

3. pwm, pdim, vdaj, BL-PWM: pino de ajuste de brilho

4. gnd: terra (eletrodo negativo)

5. led +: o eletrodo positivo do diodo emissor de luz (lâmpada)

6. led-: o eletrodo negativo do diodo emissor de luz (lâmpada)

Aplicação:

Características do produto:

· Placa de corrente constante da placa do motorista da lâmpada do luminoso do diodo emissor de luz de 10-42 polegadas

· Estrutura do impulso

· Eficiência de conversão atingiu mais de 92%

· Baixo calor do dispositivo, estabilidade, tem uma vida útil mais longa

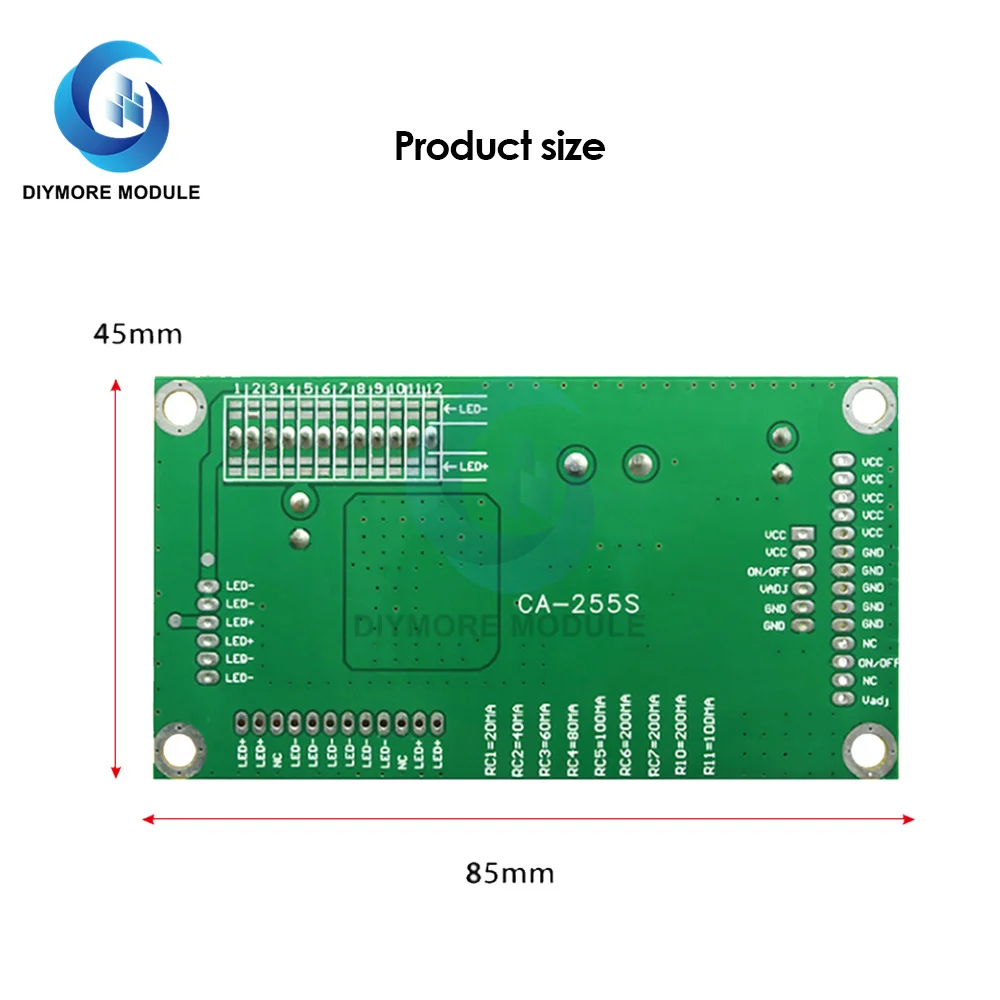

· O pcb é pequeno, design fino, erro de controle atual dentro de ± 5%

· Você pode usar a fonte de alimentação 12v para reduzir o custo do sistema!

· Este produto é placa de corrente constante, tensão é adaptada automaticamente

· O aumento da temperatura é controlado em cerca de 25 graus (aumento da temperatura = temperatura da superfície do dispositivo-temperatura ambiente)

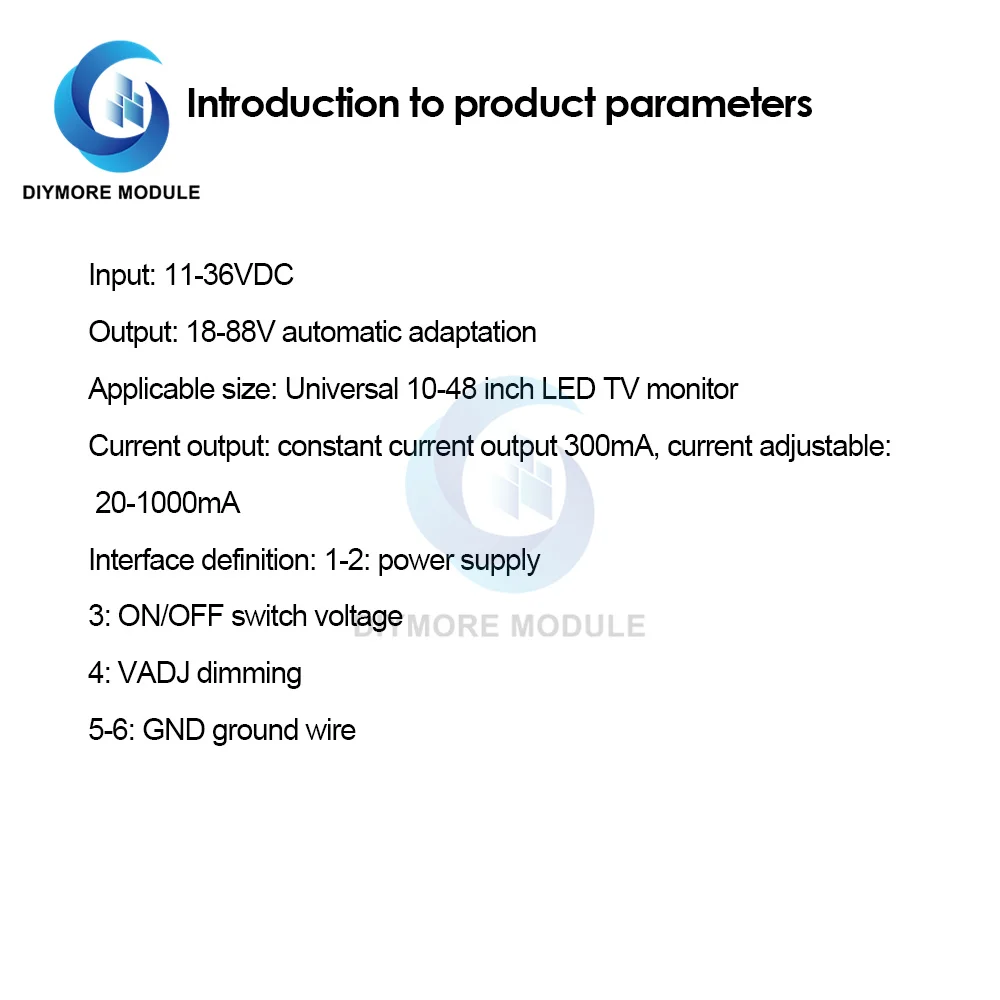

· Parâmetros de limite:

Quando a 24v entrada: vout = 75v vout = 720ma máximo ou 60w

Quando a 12v entrada: vout = 75v iout = 400ma máximo ou 30w

Dica quente:

O parâmetro de limite refere-se à capacidade máxima quando o produto no processo de aplicação. na verdade, por favor abaixo dos parâmetros de limite para garantir a confiabilidade do produto ao usar.

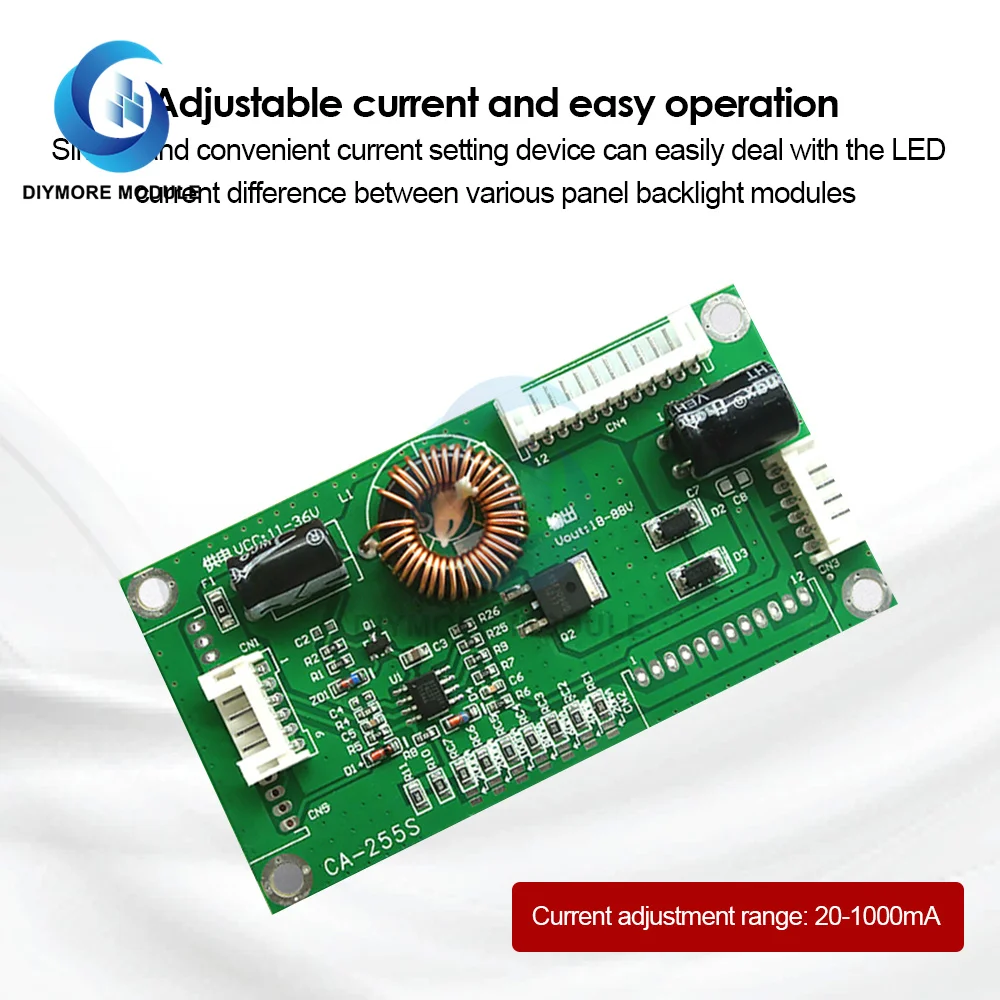

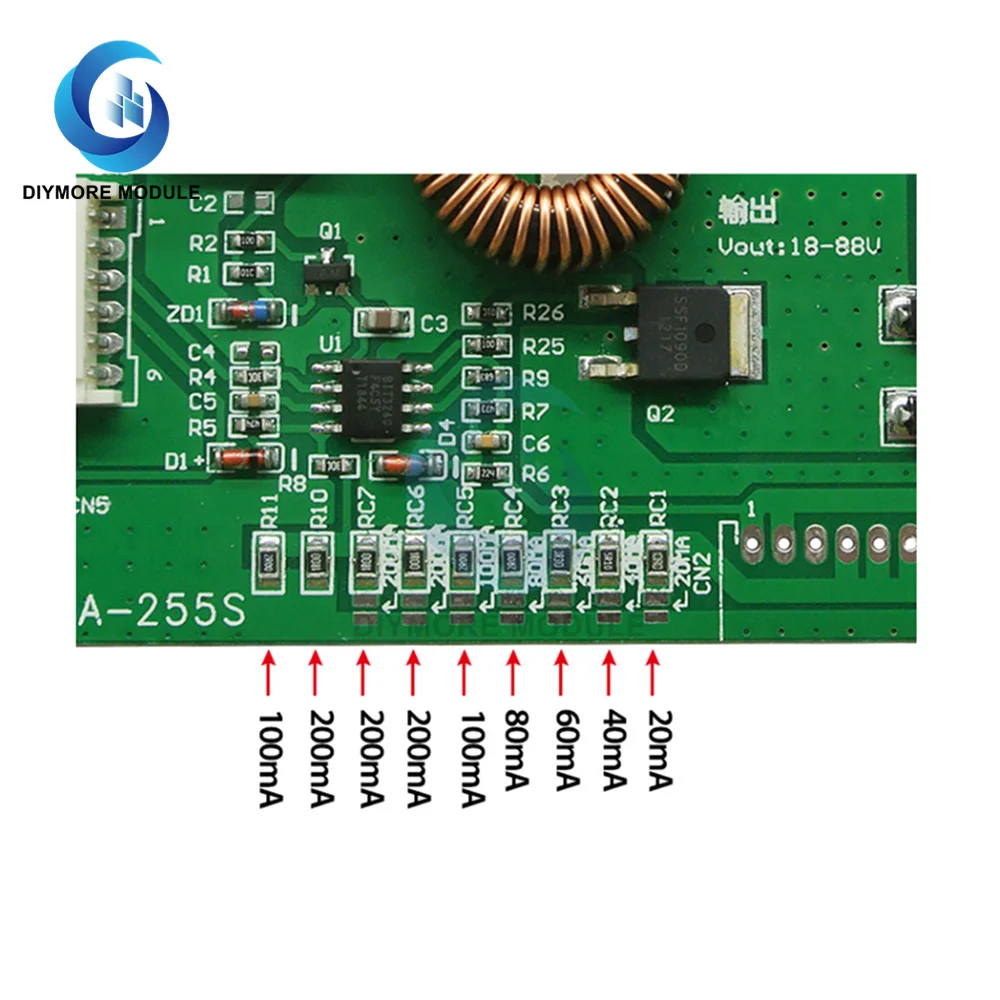

Este produto é uma placa de corrente constante, o trabalho é focado em corrente constante, a tensão é adaptar-se automaticamente, dependendo da corda do módulo de luz de fundo ajustar automaticamente a tensão, tais como: o módulo da luz de fundo é 4 e 20 cordas quando a tensão para seu próprio ajuste a 3.2v * 20 string = 64v ou assim, Assumindo que cada cadeia de corrente de led é 60ma então só precisa definir a corrente para 240ma pode apontar esta tela.

Usando ferro-silício-alumínio material anel magnético indutância ferida, maior coeficiente de temperatura, maior saturação magnética e maior estabilidade. Devido à alta eficiência de conversão do sistema, de modo que o dispositivo é muito baixo calor, o controle de temperatura em 25 ? ou mais (descrição: temperatura = temperatura de superfície do dispositivo-temperatura ambiente), quando o ambiente na temperatura de superfície de 25 ? de até 50 ? (condições de trabalho: entrada 24v, Saída 64v480ma.)
