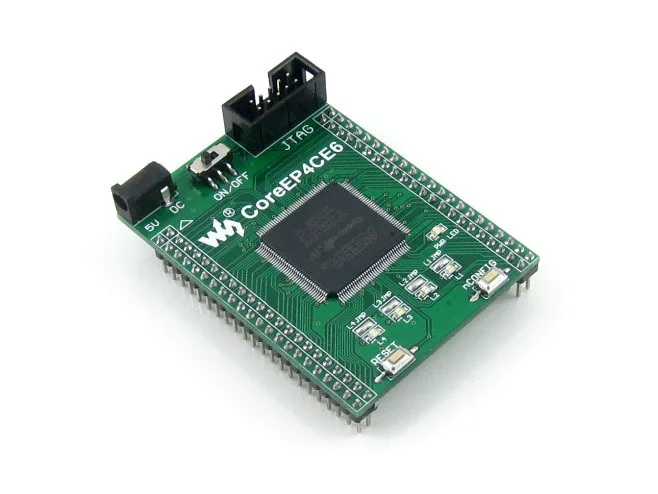

Board com Total Waveshare Coreep4ce6 Ep4ce6e22c8n Ep4ce6 Altera Cyclone iv Cpld & Fpga Development Core io Expansores

1. Ep4ce6e22c8n:O dispositivo fpga altera cyclone iv que caracteriza:
   • Freqüência de operação:50 megahertz
   • Tensão de funcionamento:1.15 v ~ 3.465 v
   • Pacote: pacote:Qfp144:
   • I/os:80
   • Não há problema.6 k. 1
   • Memória ram:270kb.
   • Mais informações: 2
   • Depuração/programação:Suporta jtag
2. AMS1117-3.3 (no lado inferior),Regulador da tensão de 3.3 v
3. AMS1117-2.5 (no lado inferior),Regulador da tensão de 2.5 v
4. AMS1117-1.2 (no lado inferior),Regulador da tensão de 1.2 v
5. Epcs16 (no lado inferior),Memória flash de série a bordo, para armazenar código
6. Indicador de potência
7. LEDs
8. Botão de reset
9. Botão nconfig:Para reconfigurar o chip fpga, o equivalente a reseting de energia
10. Interruptor de alimentação
11. Cristal ativo de 50 m (no lado inferior)
12. 5 v dc jack
13. Interface jtag:Para depuração/programação
14. Pinos fpga expansor,Vcc, gnd e todas as portas do i/o são acessíveis em conectores da expansão para a expansão mais adicional
15. Jumpers de led

Fotos

7. Quadro Demonstração – Tipo de Placa de Demonstração : Outros

3. China Cpld Board Suppliers – Onboard MCU : Ep4ce6e22c8n Altera Cyclone IV

4. Cheap Board Board – FOR USE With : Ep4ce6 Development & Evaluation

5. Board Board – Categoria : Fpga Core Board

Nota: nota:

Coreep4ce6 fornece interface de depuração jtag, ainda não integra qualquer função de depuração, um depurador é necessário.
Placa mãe e programador/depurador nas fotos não estão incluídos no preço.

Interface de jtag

6. Cpld & Fpga Placa de Núcleo de – Modelo Número : Coreep4ce6

Recursos de desenvolvimento

• Software relacionado (quaters ii, nio ii etc.)
• Código de demonstração (verilog, vhdl e nio ii c)
• Esquema (pdf)
• Documentações de desenvolvimento fpga (folhas de dados etc.)

O pacote contém

1. Coreep4ce6 placa de núcleo x 1
2. Cabo de alimentação usb x 1
3. Guia do usuário cd x 1

7. Quadro Demonstração – Tipo de Placa de Demonstração : Outros

8. High Quality Cpld Development Board – Marca : Waveshare

9. Cpld Development Board – Lugar de Origem : Guangdong China Mainland

Termos e condições:

1. pagamento:
* Aceitamos o escrow como método de pagamento. Atualmente, você pode pagar por visa, mastercard e transferência bancária. Para obter mais informações sobre como fazer o pagamento, por favor, vá para'Escrow FAQ'Para obter mais detalhes. Http://escrow.aliexpress.com/escrow-faq/payment/what-payment-methods-can-i-use.html

2. envio:
* Nós enviamos itens para todo o mundo!
* Certifique-se de que seu endereço de entrega está 100% correto.
* Todos os itens serão enviados dentro de 48 horas úteis após o recebimento do pagamento cancelado.
* Nós adicionaremos um número de rastreamento após o envio do item para que você possa rastrear seu pacote.

3. política de devoluções:
* Estamos felizes em devolver qualquer item não utilizado em sua embalagem original dentro de 14 dias após a entrega.
* Os compradores são responsáveis pelo custo de envio redondo (em dois sentidos).

4. feedback:
* Nós vamos deixar um feedback positivo sobre o recebimento do pagamento cancelado.
* Se você está satisfeito com o item e nosso serviço, por favor deixe um feedback positivo, é importante para nós.
* Uma vez que qualquer problema ocorreu, por favor entre em contato conosco em primeiro lugar. Vamos tentar o nosso melhor para resolver as coisas.

Sinta-se livre para entrar em contato conosco para quaisquer perguntas, no trademanager, ou enviar mensagem para mim. Se você precisar ajustar o preço total, entre em contato conosco com antecedência. É um prazer servir-vos! Agradecemos seu negócio!

Detalhes do Pacote para Envio

Características	Especificações
tipo de Unidade:	Item
Peso do Pacote:	0.2kg (0.44lb.)
Tamanho do Pacote:	20cm x 18cm x 10cm (7.87in x 7.09in x 3.94in)
