Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Marca | Waveshare |
| Tipo de Placa de Demonstração | Outros |
| Modelo Número | Openep4ce6-c Standard |
| Categoria | Altera Fpga Development Board |
| FOR USE With | Ep4ce6 Development & Evaluation |
| Onboard MCU | Ep4ce6e22c8n (altera Cyclone IV) |
| Feature | Open & Modular Design, Features Various Communication Interfaces |
| Onboard Devices | 1 X Epcs16si8n, 4 X Leds, 1 X User Key, 1 X Joystick, 1 X Buzzer |
| Communication Interfaces | 3 X Lcd, 4 X 8i/os, 2 X 16i/os, 2 X 32i/os, 3 X Usb, 1 X Vga, 1 X Ps/2 |
| Lugar de Origem | Guangdong, China (mainland) |
Kit Placa de Desenvolvimento FPGA ALTERA Ciclone IV EP4CE6E22C8N EP4CE6 Todos Os I/O Expander = OpenEP4CE6-C Padrão Navio Livre
Conselho de desenvolvimento projetado para ALTERA Ciclone IV FPGA série, apresenta o EP4CE6 onboard, e integra várias interfaces padrão, muito fácil para expansões periféricas.
1. KIT Placa de Desenvolvimento Fpga Altera Ciclone – Marca : Waveshare
Visão geral

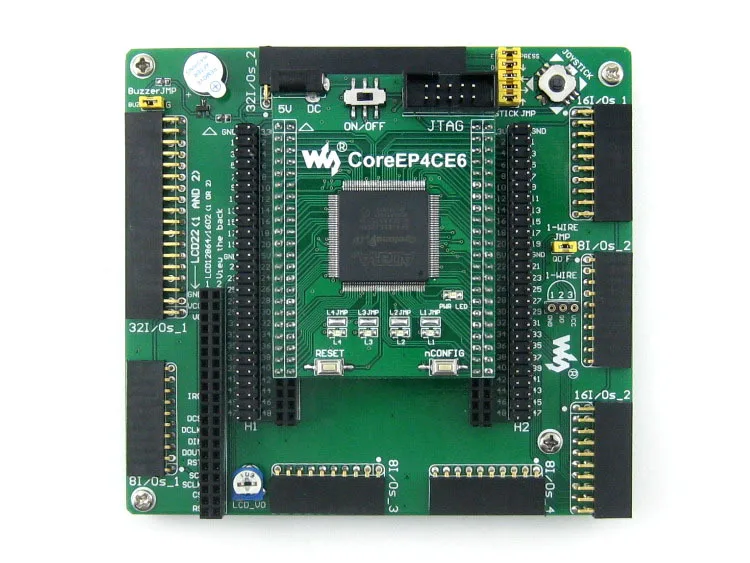

OpenEP4CE6-CÉ uma placa de desenvolvimento FPGA que consiste na placa mãeDVK601E a placa de núcleo FPGACoreEP4CE6.
OpenEP4CE6-C suporta uma maior expansão com vários placas de acessório opcional para aplicação específica. O design modular e aberto torna o ideal para iniciar o desenvolvimento de aplicativos com a série dispositivos FPGA ALTERA Ciclone IV. OpenEP4CE6-C permite que você comece seu projeto com o processador Nios II com facilidade e rapidez.
O que há na placa mãe
2. High Quality Expander Board – Lugar de Origem : Guangdong China Mainland
-
Conector da placa de núcleo FPGA CPLD:Para facilmente conectar placas de núcleo que integram um chip FPGA CPLD onboard, tais como Core3S250E
-
8I/Os_1 interface,Para a conexão de placas acessórias/modules
-
8I/Os_2 interface,Para a conexão de placas acessórias/modules
-
8I/Os_3 interface,Para a conexão de placas acessórias/modules
-
8I/Os_4 interface,Para a conexão de placas acessórias/modules
-
16I/Os_1 interface,Para a conexão de placas acessórias/modules
-
16I/Os_2 interface,Para a conexão de placas acessórias/modules
-
32I/Os_1 interface,Para a conexão de placas acessórias/modules
-
32I/Os_2 interface,Para a conexão de placas acessórias/modules
Todos os I/O interfaces acima:
-
Capaz de ser simuladas como USART, I2C, SPI, PS/2, etc.
-
Capaz de conduzir a dispositivos como FRAM, FLASH do USB, USB, Ethernet, etc.
10.Conectores de expansão FPGA
- FPGA pinos são acessíveis em conectores de expansão
- Para a conexão de placa acessória SDRAM
11.Interface de LCD,Para conectar LCD22, LCD12864, LCD1602
12.ONE-WIRE interface:Se conecta facilmente a UM-um FIO DE dispositivos (TO-92 pacote), tais como o sensor de temperatura (DS18B20), número de registo electrónico (DS2401), etc.
13.Buzzer
14.Joystick:Cinco posições
15.Potenciômetro:Para LCD22 ajuste da luz de fundo, ou LCD12864, LCD1602 ajuste de contraste
16.Jumper de Buzzer
17.Ponte Joystick
18.UM-FIO jumper
Para jumpers 16-18:
- Curto o jumper para conectar para I/Os utilizados no exemplo de código
- Abrir o jumper para conectar a outros pinos personalizados através de fios jumper
O DVK601 suporta uma ampla gama de diferentes placas de núcleo, portanto, alguns dos as interfaces podem ser Não-Ligado e inúteis durante a conexão com certos placa de núcleo.
O que há no CoreEP4CE6
3. Expander Board – Communication Interfaces : 3 X LCD 4 X 8I – os 2 X 16I – os 2 X 32I – OS3 X USB 1 X VGA 1 X PS – 2
-
EP4CE6E22C8N:ALTERA Ciclone IV FPGA dispositivo que apresenta:
-
Freqüência De operação:50 MHz
-
Tensão de funcionamento:1.15 V ~ 3.465 V
-
Pacote:QFP144
-
I/Os:80
-
LEs:6 K
-
RAM:270kb
-
PLLs: 2
-
Depuração/Programação:Suporta JTAG
-
-
AMS1117-3.3 (no lado inferior),Regulador de tensão 3.3 V
-
AMS1117-2.5 (no lado inferior),Regulador de tensão 2.5 V
-
AMS1117-1.2 (no lado inferior),Regulador de tensão 1.2 V
-
EPCS16 (no lado inferior),A bordo de memória FLASH de série, para o armazenamento de código
-
Indicador de alimentação
-
LEDs
-
Botão de Reset
-
Botão nCONFIG:Para re-configurar o chip FPGA, o equivalente de poder zerando
-
Interruptor de alimentação
-
50 M cristal ativa (no lado inferior)
-
5 V DC jack
-
Interface JTAG:Para depuração/programação
-
Expansor de pinos do FPGA,VCC, GND e todo o I/O portos são acessíveis em conectores de expansão para mais expansão
-
Jumpers LED
Fotos
4. IV Ep4ce6e22c8n Ep4ce6 Waceshare Todos os I – Onboard Devices : 1 X Epcs16si8n 4 X Leds 1 X User KEY 1 X Joystick 1 X Buzzer
5. Quadro Demonstração – Feature : Open & Modular Design Features Various Communication Interfaces
Nota: O OpenEP4CE6-C não integrar qualquer função de programação/depuração, um programador/depurador é necessária.
Exemplos
A placa de desenvolvimento FPGA OpenEP4CE6-C vem com vários exemplos de códigos para os periféricos suportados, que lhe dão um início rápido para desenvolver seu próprio aplicativo.
6. Cheap Expander – Onboard MCU : Ep4ce6e22c8n Altera Cyclone IV
Depuração/Programação de Interface
A placa de desenvolvimento FPGA OpenEP4CE6-C integra a interface JTAG para programação/depuração.
Nomes De Sinal JTAG & Descrição
| Pin | Nome Do sinal | Descrição |
|---|---|---|
| 1 | TCK | Sinal de Clock |
| 2 | GND | Terra de sinal |
| 3 | TDO | Dados do dispositivo |
| 4 | VCC (TRGT) | Alvo da fonte de alimentação |
| 5 | TMS | Controle da máquina estatal JTAG |
| 6 | NC | Não conectar |
| 7 | NC | Não conectar |
| 8 | NC | Não conectar |
| 9 | TDI | Dados para o dispositivo |
| 10 | GND | Terra de sinal |
Cabeçalho JTAG Pinagem
7. o Expander = Openep4ce6-c Padrão Navio Livre – FOR USE With : Ep4ce6 Development & Evaluation
Recursos de desenvolvimento
O Guia Do Usuário CD inclui recursos de desenvolvimento listados como a seguir:
-
Software relacionado (Quaters II, NIOS II etc)
-
Código Demo (Verilog, VHDL e NIOS II C)
-
Esquema (PDF)
-
Documentações de Desenvolvimento FPGA (Folhas de Dados etc)
O pacote Contém
O&Pacote padrão&E&Pacote de Placas acessórias&Abaixo estão incluídos.
Pacote padrão
- Placa de desenvolvimento x 1 OpenEP4CE6-C
- 4-pin fio x 2
- 2-pin fio x 2
- Cabo de alimentação USB x 1
- Guia do usuário CD x 1
8. KIT Placa de Desenvolvimento Fpga Altera Ciclone – Categoria : Altera Fpga Development Board
9. High Quality Expander Board – Modelo Número : Openep4ce6-c Standard
10. Expander Board – Tipo de Placa de Demonstração : Outros
11. IV Ep4ce6e22c8n Ep4ce6 Waceshare Todos os I – Marca : Waveshare
12. Quadro Demonstração – Lugar de Origem : Guangdong China Mainland
Termos & Condições
1. pagamento:
* Nós aceitamos O Compromisso como o método de pagamento. Atualmente, você pode pagar com Visa, MasterCard e transferência bancária. Para mais informações sobre como fazer o pagamento, por favor ir para'Escrow FAQ'Para obter mais detalhes. Http://escrow.aliexpress.com/escrow-faq/payment/what-payment-methods-can-i-use.html
2. grátis:
* Nós enviamos artigos para Todo O Mundo!
* Certifique-se de que o seu endereço de envio é 100% correto.
* Todos os artigos serão enviados dentro de 48 horas de trabalho após a recepção do pagamento cancelado.
* Nós vamos adicionar um número de rastreamento após o envio do item para que você possa acompanhar o seu pacote.
* Certifique-se de que o seu endereço de envio é 100% correto.
* Todos os artigos serão enviados dentro de 48 horas de trabalho após a recepção do pagamento cancelado.
* Nós vamos adicionar um número de rastreamento após o envio do item para que você possa acompanhar o seu pacote.
3. Política de devolução:
* Estamos felizes em retornar qualquer item não utilizado em sua embalagem original no prazo 14 dias de entrega.
* Os compradores são responsáveis para o round (two-way) os custos de envio.
* Os compradores são responsáveis para o round (two-way) os custos de envio.
4. Feedback:
* Vamos deixar UM FEEDBACK POSITIVO após a recepção do pagamento cancelado.
* Se você estiver satisfeito com o item eo nosso serviço, por favor deixe UM FEEDBACK POSITIVO, é importante para nós.
* Uma vez que qualquer problema ocorrido, por favor entre em contato conosco em primeiro lugar. Vamos tentar o nosso melhor para resolver as coisas.
* Se você estiver satisfeito com o item eo nosso serviço, por favor deixe UM FEEDBACK POSITIVO, é importante para nós.
* Uma vez que qualquer problema ocorrido, por favor entre em contato conosco em primeiro lugar. Vamos tentar o nosso melhor para resolver as coisas.
Sinta-se livre para entrar em contato conosco para esclarecer qualquer dúvida, em Trademanager, ou enviar uma mensagem para mim. Se você precisa ajustar o preço total, por favor entre em contato conosco com antecedência. É o nosso prazer em atendê-lo! Nós apreciamos o seu negócio!!
Detalhes do Pacote para Envio
| Características | Especificações |
|---|---|
| tipo de Unidade: | Item |
| Peso do Pacote: | 0.7kg (1.54lb.) |
| Tamanho do Pacote: | 20cm x 18cm x 10cm (7.87in x 7.09in x 3.94in) |
