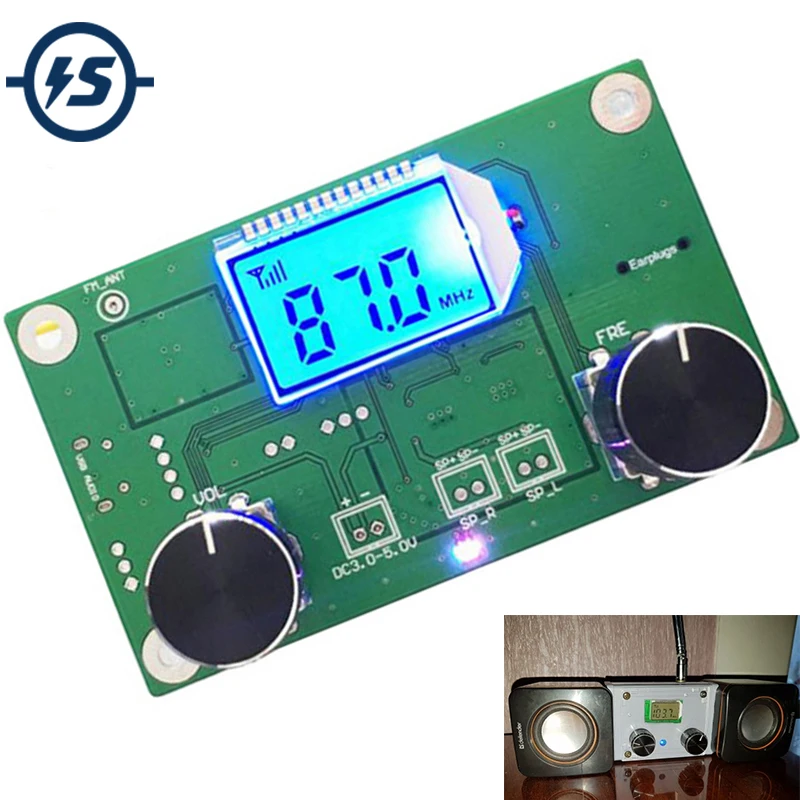

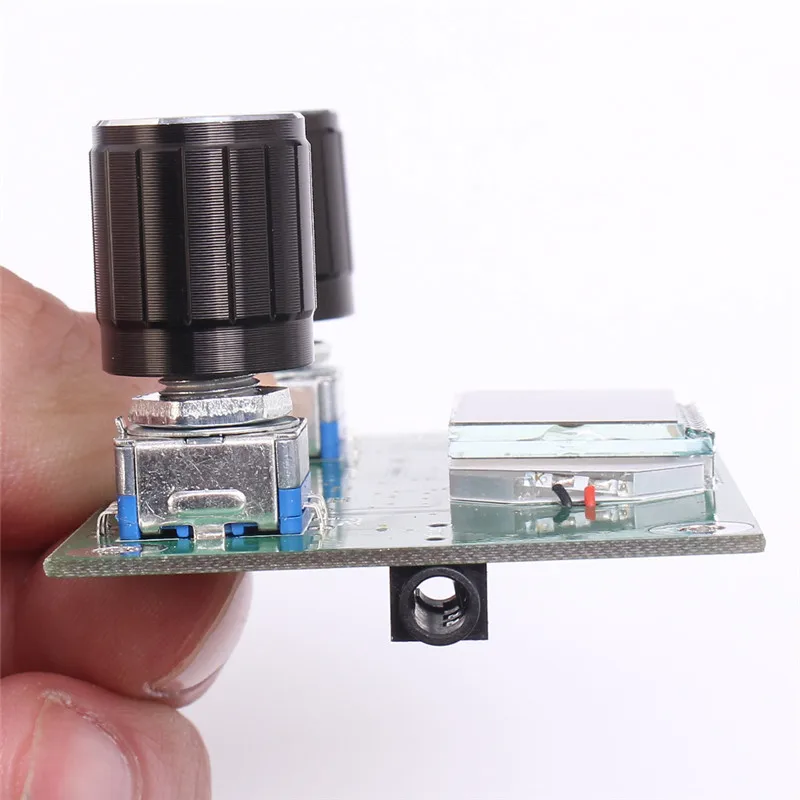

Rádio fm Módulo Receptor com Display Lcd Modulação de Frequência Rádio Stereo Receiver Board Pcb Circuit Board Silencing 35v

Este módulo FM estéreo placa de circuito de rádio digital tem built-in DSP processamento de ruído digital. Quando não há sinal, ele irá automaticamente silenciar e se livrar do ruído do rádio FM tradicional.

2.Parâmetro

3. Usando a atenção:

1>. A tensão da fonte de alimentação é proibida restritamente exceder a escala da tensão da fonte de alimentação deste módulo.

2>. Não toque na parte de trás do módulo durante o trabalho, de modo a não afetar o trabalho normal deste módulo ou causar o módulo de queima de curto-circuito.

4. Característica

1>. A tecnologia avançada de processamento de sinal de áudio digital (DSP) e a modulação de loop bloqueada em fase FM (PLL) tornam a qualidade do som mais realista, o desempenho mais estável e a frequência de trabalho longa sem desvio.

2>. A tela LCD é mais intuitiva e precisa, com consumo de energia extremamente baixo e interferência mínima de ruído.

3>. 30 ajuste digital do volume, com botões, fácil de operar.

4>. Automaticamente dados do armazenamento antes do sem energia.

5>. Interruptor automático da saída do altifalante/auscultador.

6>. Quartz cristal constante frequência, temperatura mudar recepção frequência, já não deriva.

7>. Ele usa DSP de áudio profissional para analisar e processar o sinal de áudio e silenciar automaticamente quando não há sinal ou sinal fraco.

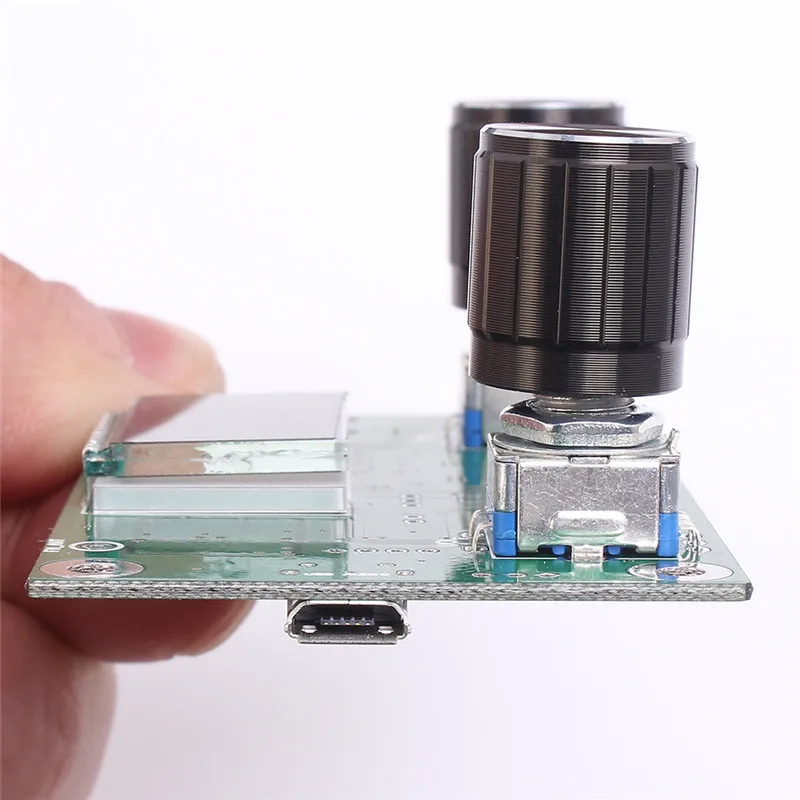

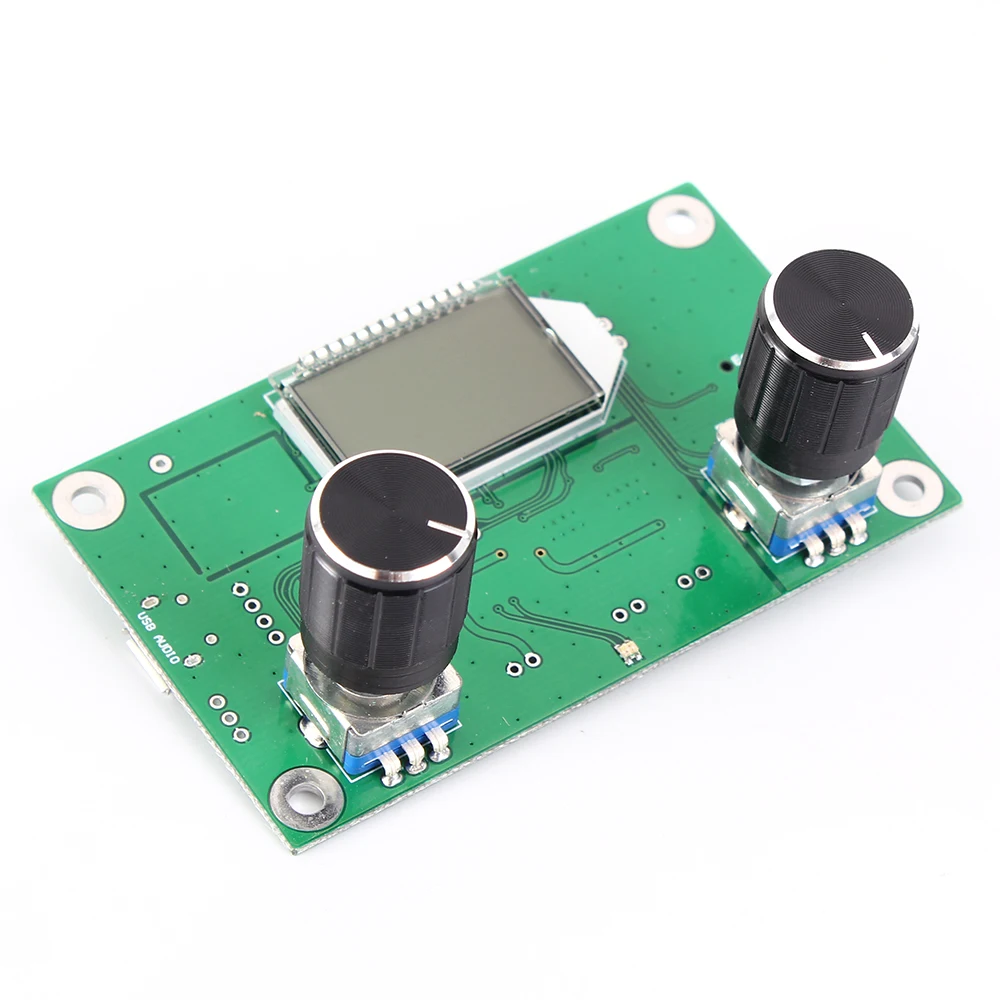

8>. Ele usa codificador rotativo digital incremental para ajustar o volume e a frequência, usando a sensação é boa, posicionando a precisão, estável e durável, 360 ° girando sem ângulo cego.

9> Suporte controle de comunicação serial, computador disponível ou MCU e outros dispositivos com portas seriais para controlar todas as funções do módulo.

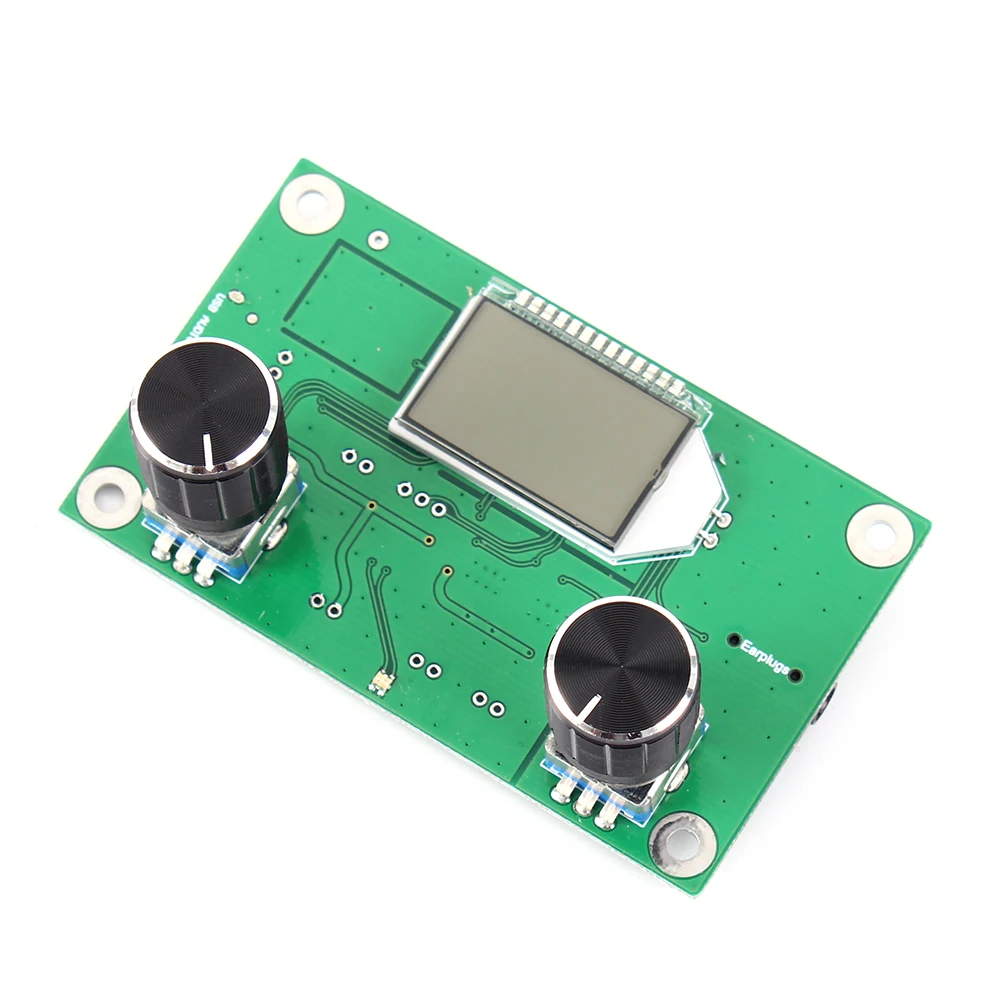

5. Instrução

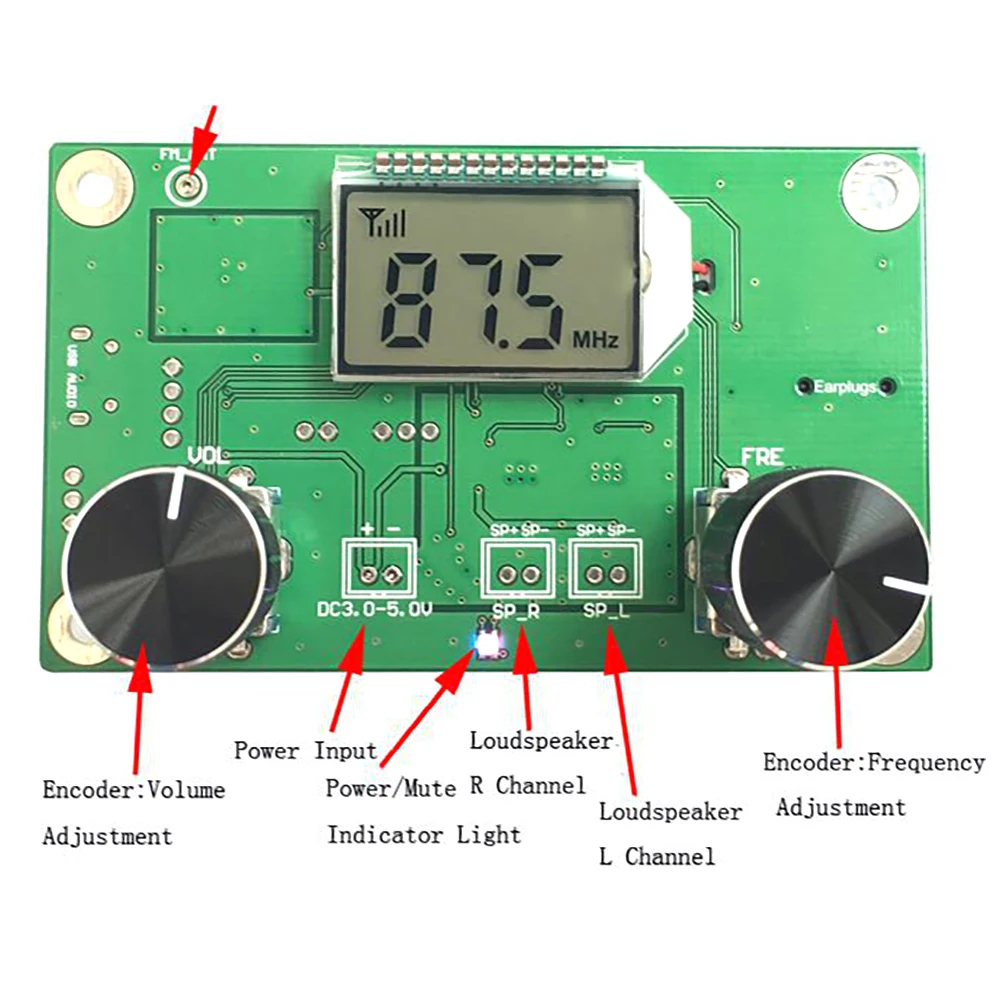

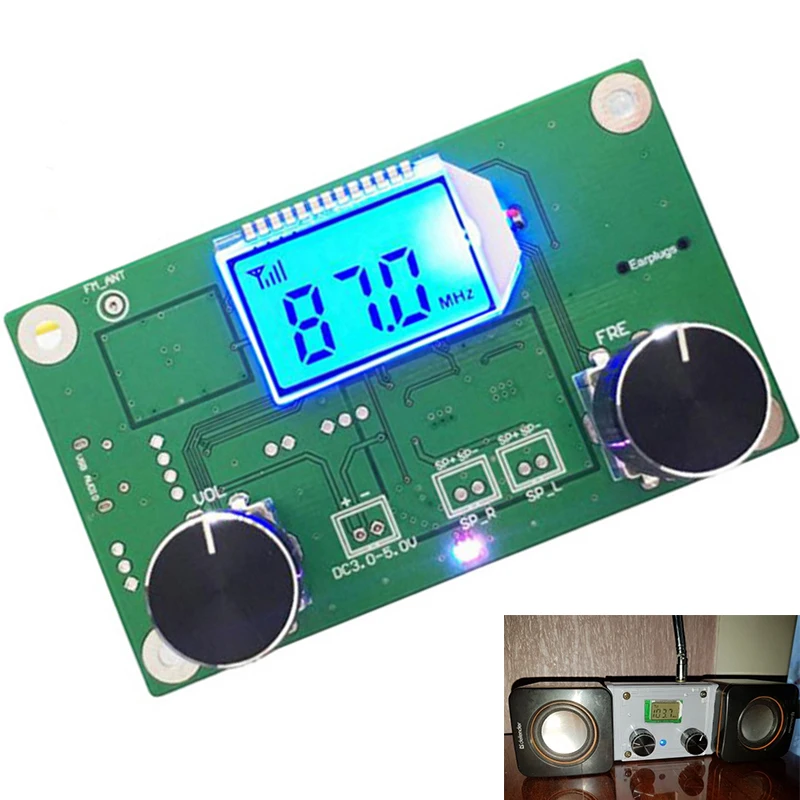

1>. Fonte de energia

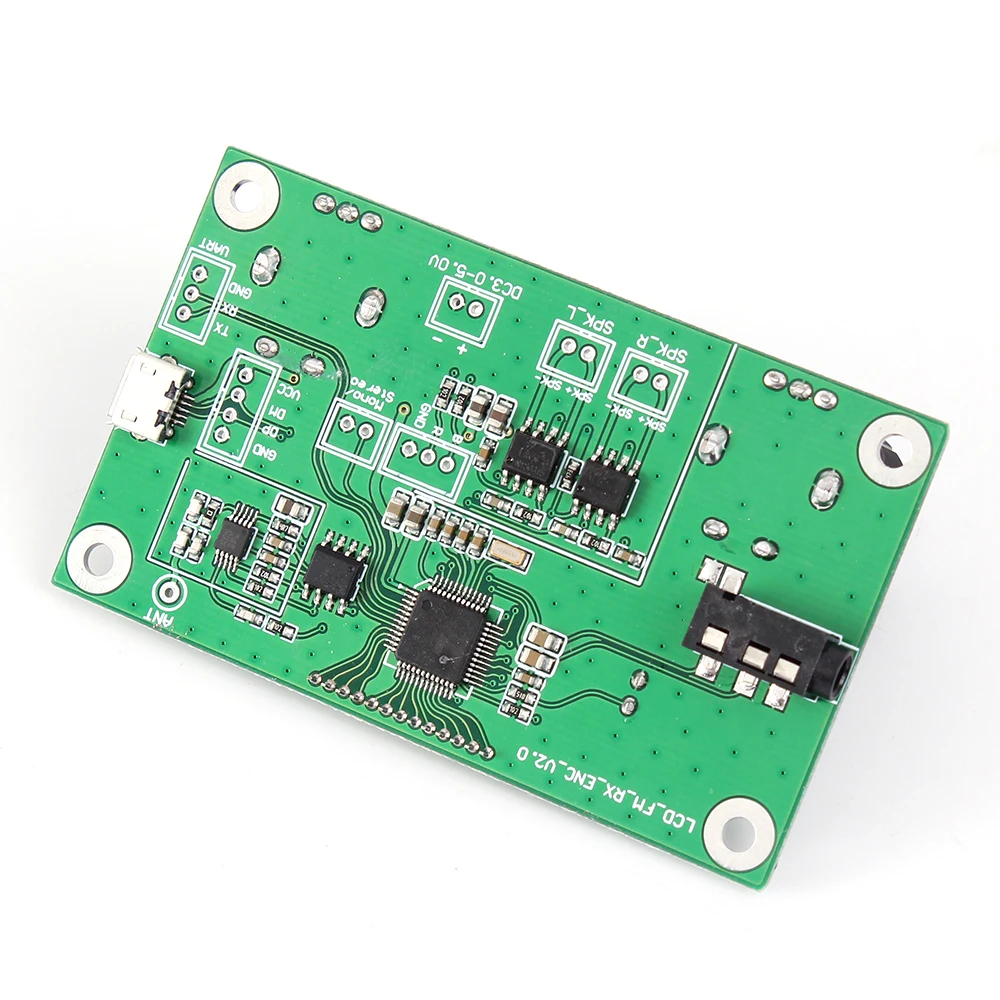

Porta correspondente do módulo (marcada na placa PCB).

“-” E “+” são o ânodo e o cátodo da energia (bateria). A fonte de alimentação é recomendada para bateria ou outra fonte estabilizada. Você não pode usar uma fonte de alimentação sem filtro (como carregador de celular, fonte de alimentação móvel e outra fonte de alimentação comutada), caso contrário, a interferência causada pela fonte de alimentação afetará o trabalho normal deste módulo. A tensão de funcionamento normal deste módulo é 3.0-5.0V, não excedendo esta escala. No volume máximo do módulo, a corrente máxima da fonte de alimentação é ao redor 1A, que exige a bateria output bastante corrente.

2>. Antena

A porta FM_ANT é usada para conectar a antena FM. Para melhor receber o sinal FM, recomenda-se estender a antena com um comprimento de 75cm.

3>. Saída do auricular/altifalante

Este módulo é com 3WX2 canal amplificador de áudio. Se a buzina for necessária, acesse a porta do alto-falante. Recomenda-se usar alto-falantes 4 O / 3 w. Se o fone de ouvido for inserido, o áudio mudará automaticamente para o canal do fone de ouvido e o canal do alto-falante será fechado automaticamente.

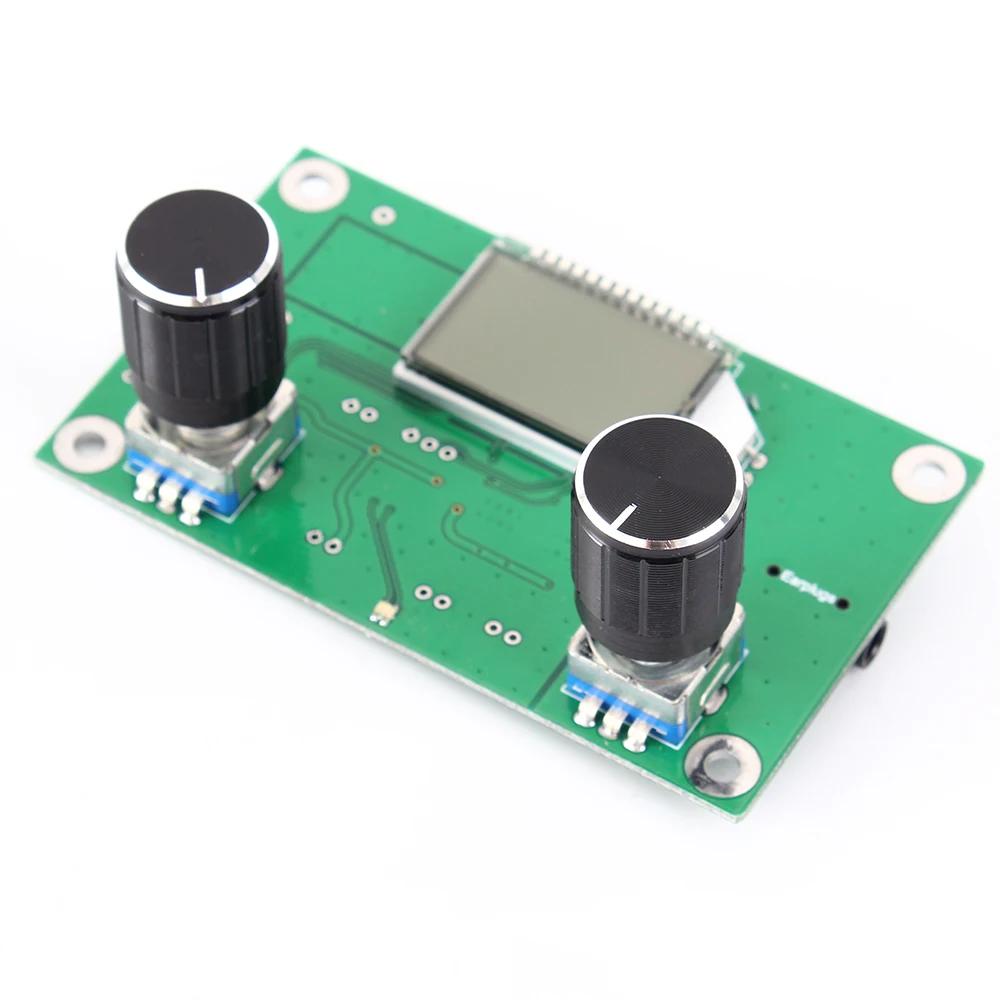

4>. Volume

Gire o codificador VOL para ajustar o volume, enquanto a tela LCD exibe a série de volumes.

5>. Regulamentação frequência

Gire o codificador FRE para ajustar a frequência de recepção, enquanto a tela LCD exibe a frequência atual e pressione a alça do codificador para o interruptor mudo/não mudo.

6>. Mudo

Pressione o botão VOL para desligar o botão mudo/não mudo.

7>. Interruptor AMCAP

Pressione longamente o botão FRE para ligar ou desligar o AMCAP, a legenda do visor LCD ON significa ligar o AMCAP e OFF significa desligar o AMCAP.

8>. Ajustamento do limiar AMCAP (quando o AMCAP liga)

Pressione rapidamente o botão FRE para a interface de ajuste do limiar AMCAP, você pode ajustar o limiar de movimento do AMCAP de acordo com a situação específica do uso. O intervalo de ajuste é 0-20. Quanto maior o valor, maior é o limite, mais fácil é o sinal fraco ficar em silêncio. Vice-versa.

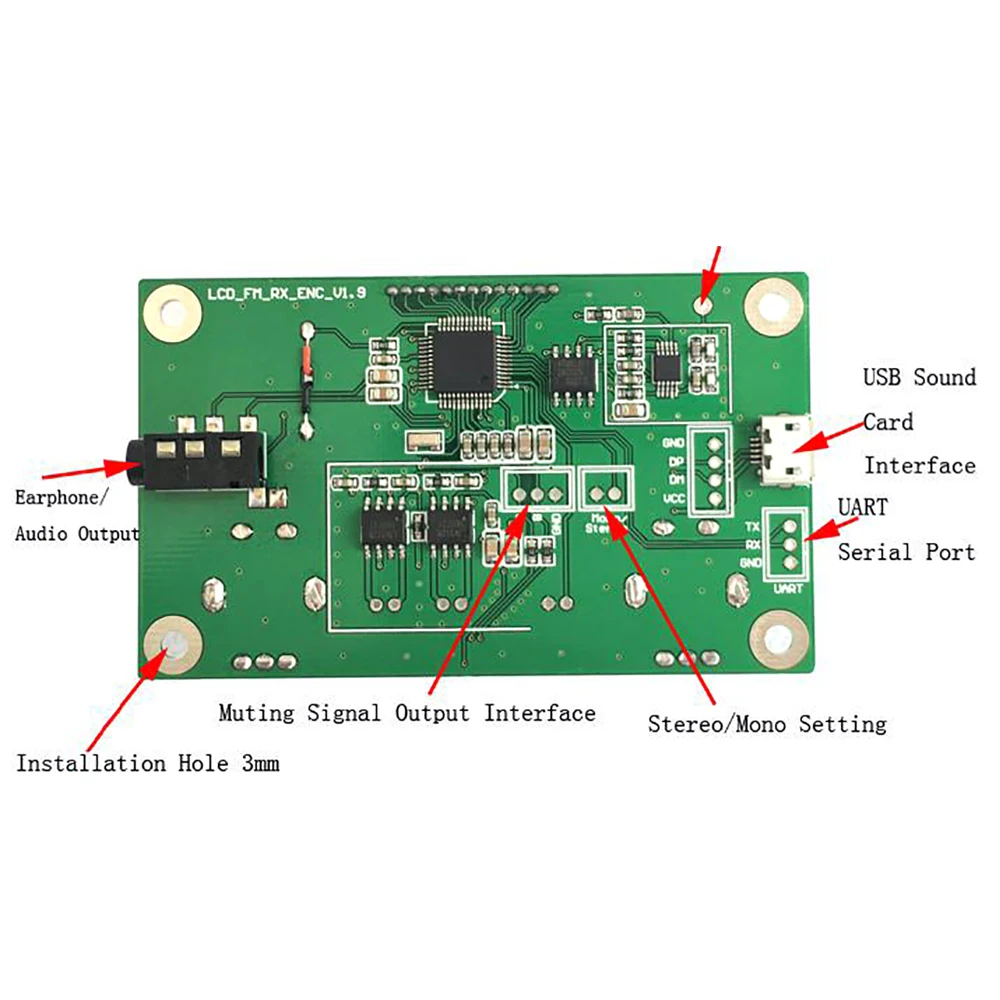

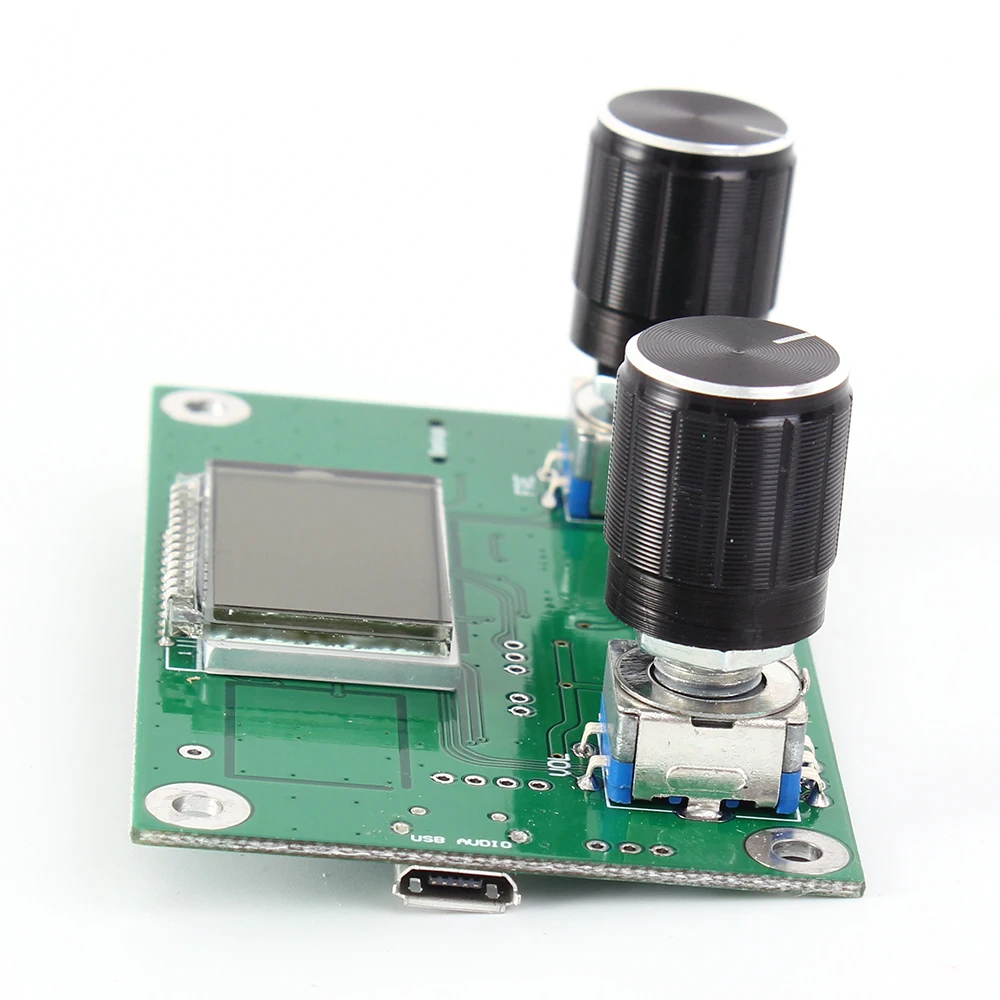

9>. Porta serial (sem controle porta serial)

O módulo reservado TTL nível serial porta controle interface. A porta serial TTL e esta comunicação do módulo precisam conectar o módulo UART_RX, UART_TX e GND (a posição correspondente do PCB está marcada). Você pode usar o MCU externo ou a porta serial do computador para enviar as funções relacionadas ao módulo de controle de comando. Nota: porque a porta serial do computador não é nível TTL, conecte a comunicação do computador, é necessário conectar o nível RS323 ao dispositivo de nivelamento de potência TTL ou ao módulo de porta serial USB TTL para se comunicar com este módulo. Esta operação requer profissionais.

10>. Configurações do usuário

Este módulo pode ajustar o estado do luminoso de acordo com o uso específico do usuário. Quando a energia estiver desligada, pressione o botão FRE para ligar, e o B0 indica que a luz de fundo está sempre brilhante. B0 indica que a luz de fundo é fechada por 20 segundos e a configuração é efetiva após a reinicialização. Altere o estado Configurações para repetir esta etapa para alternar. A retroiluminação não tem operação por 20 segundos.

11>. Stereo /mono interruptor terminal.

Terminais estéreo/mono são usados para definir o modo de recepção FM do módulo. Este terminal está suspenso para o modo de recepção estéreo e é um modo de recepção de canal único.

6. FM com módulo receptor squelch EM instrução:

Taxa do baud: nível 38400 TTL
