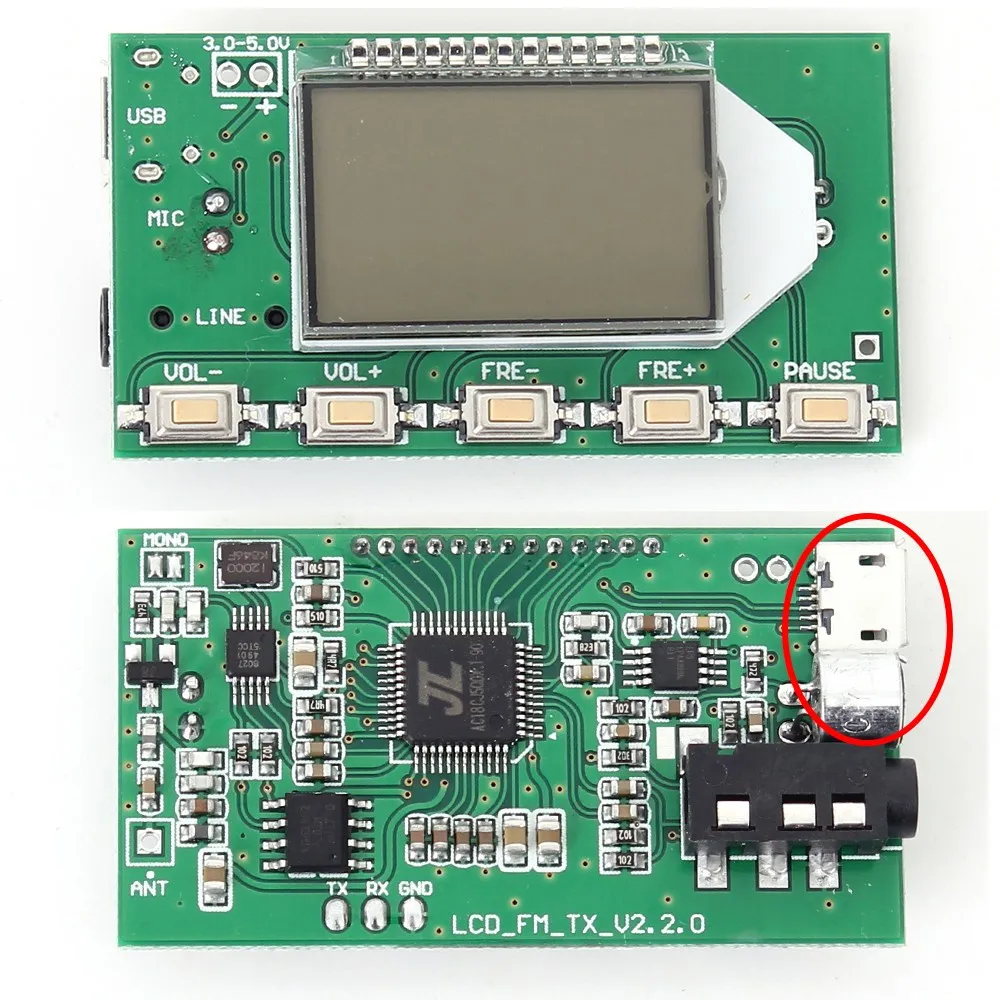

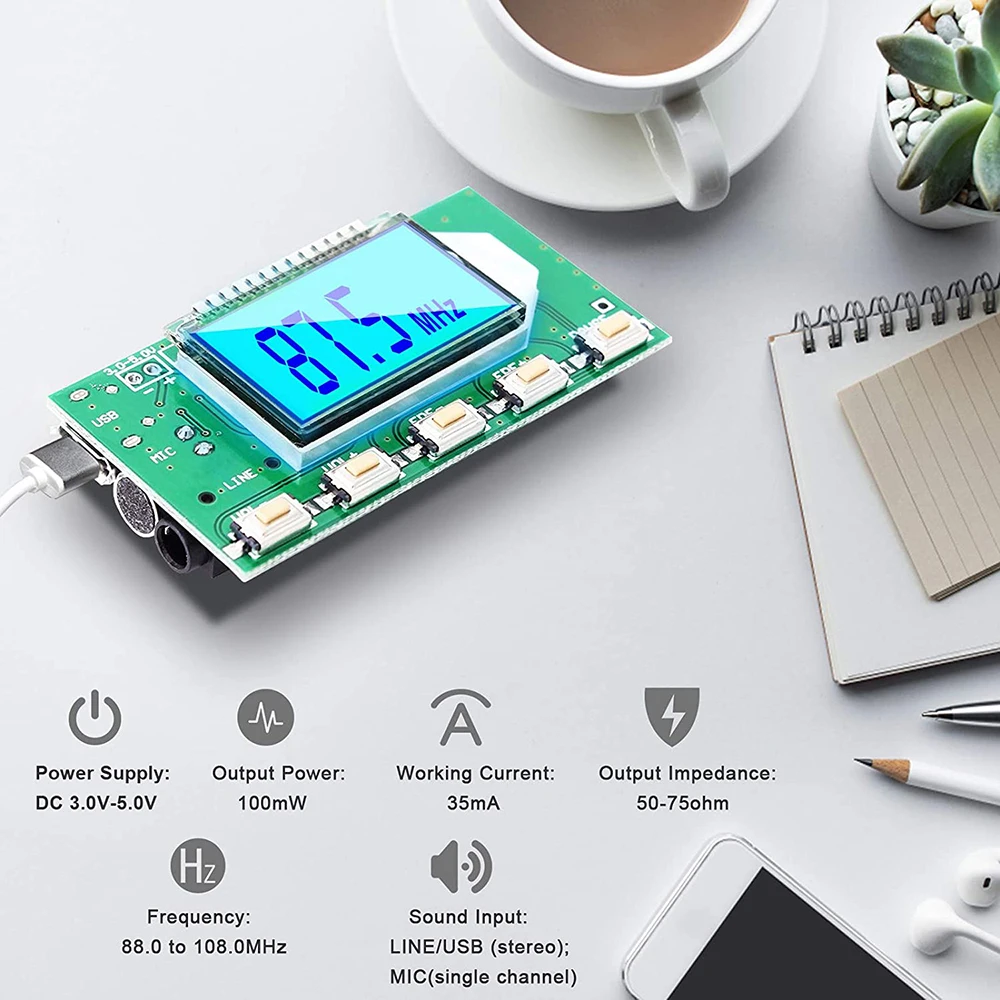

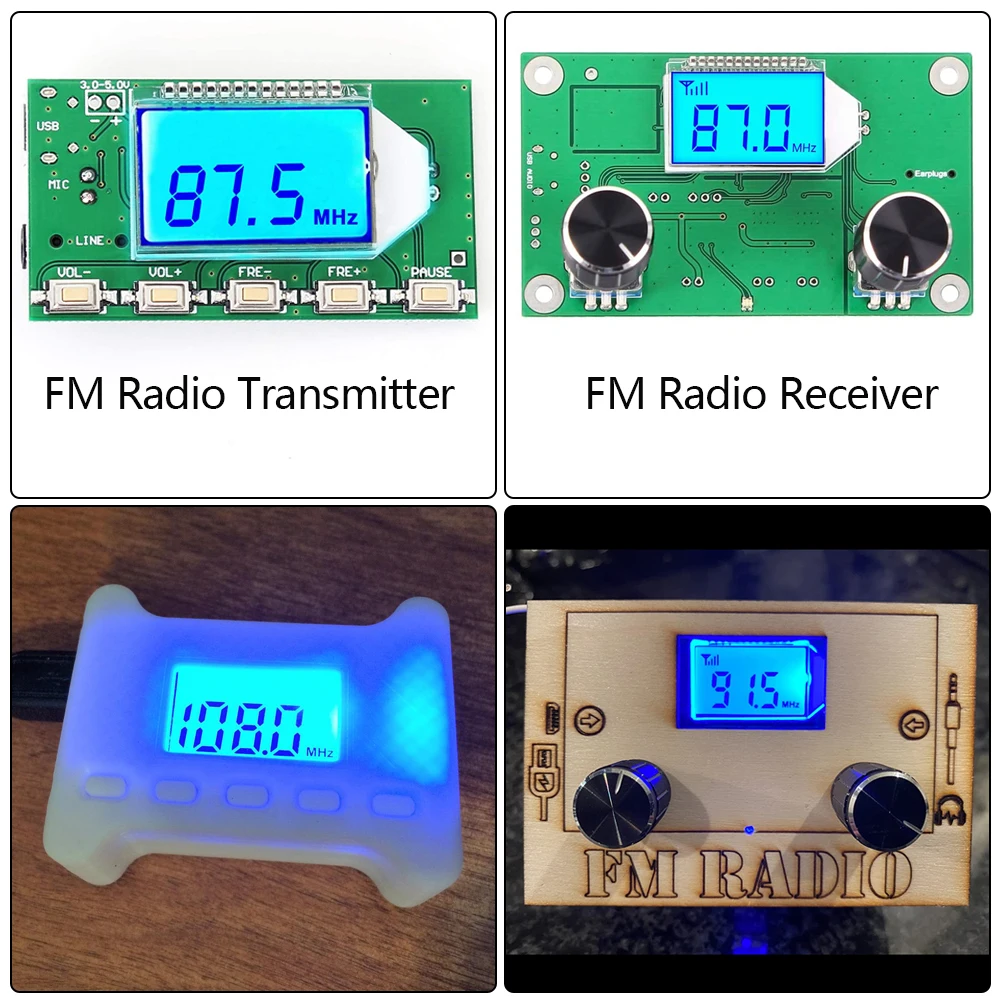

1. Introdução:

1>. Potência: 100mW

2>. Audio Freqüência Resposta Range:50Hz-18KHz

3>. Frequência de transmissão: 87,0 MHz-108,0 MHz (energia transmissão campus desligado); 76,0 MHz-108,0 MHz (potência transmissão campus ligado)

4>. Passo a passo: 0.1MHz/times (imprensa curta a chave);1.0MHz/times (imprensa longa a chave)

5>. Modulação Modo: FM padrão

6>. Trilha sonora: LINE/canal USB (estéreo); Canal MIC (canal único)

7>. Ruído equivalente :>= 30dB

8>. Tensão de alimentação: DC 3.0V-5.0V

9>. Corrente operacional: 35mA

10>. Antena adaptável: 75cm bar antena

2. Aplicação:

1>. FM Wireless Freqüência

2>. Transmissão áudio PC USB

3>. Microfone Wireless

4>. Materna e bebês Custódia

3. Função:

1>. Fonte de energia

A porta correspondente do módulo &-&, &+& conecta respectivamente o pólo negativo de energia (bateria) e o pólo positivo. A fonte de alimentação é recomendada para bateria ou outra fonte estabilizada. Não use uma fonte de alimentação não filtrada (como um carregador de celular e outra fonte de alimentação de comutação de baixa qualidade), caso contrário, a interferência da fonte de alimentação afetará o trabalho normal do módulo. A tensão de funcionamento Thenormal deste módulo é 3.0-5.0V, E a tensão da fonte de alimentação não deve exceder esta escala.

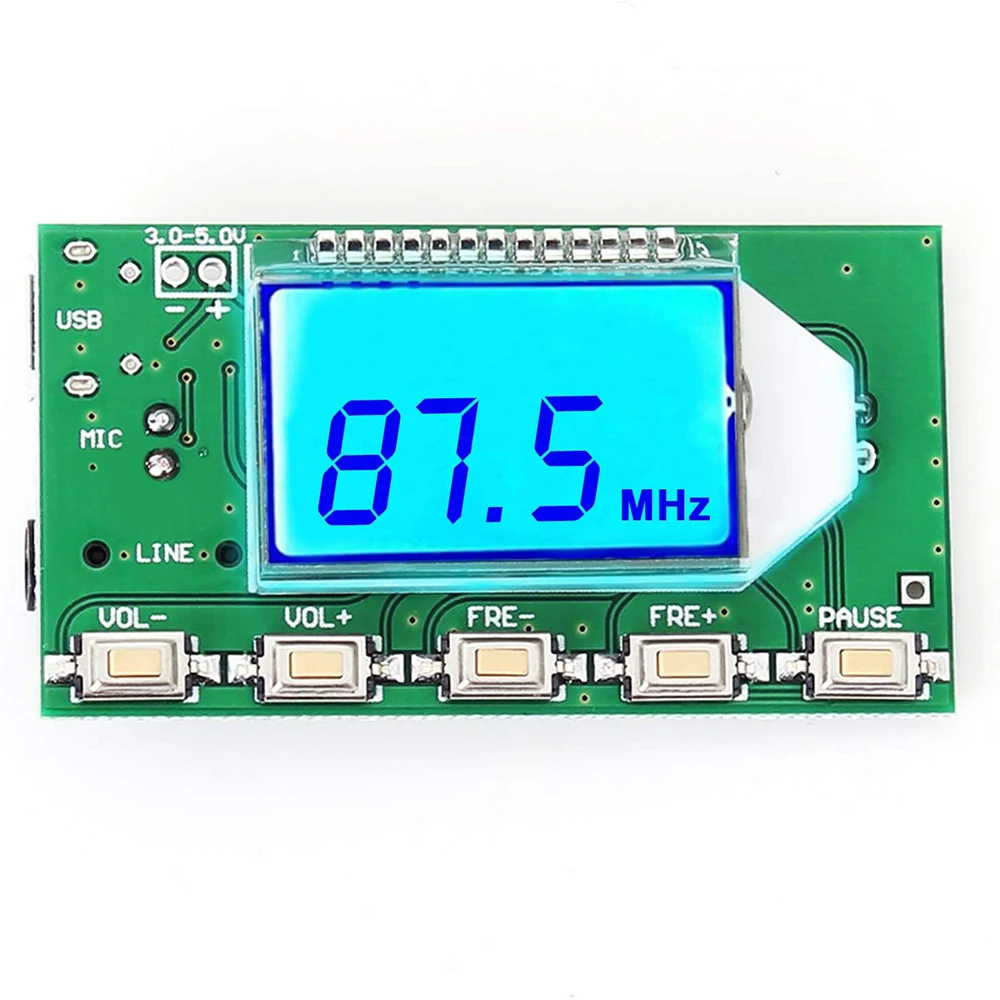

2>. Botões

Volume +/- : pressão curta volume +/- 1, pressão longa contínua +/-.

Freqüência +/- : freqüência de imprensa curta +/ -0.1mhz, longa de acordo com +/ -1mhz contínuo.

Mute: pressione rapidamente para alternar mudo/não mudo.

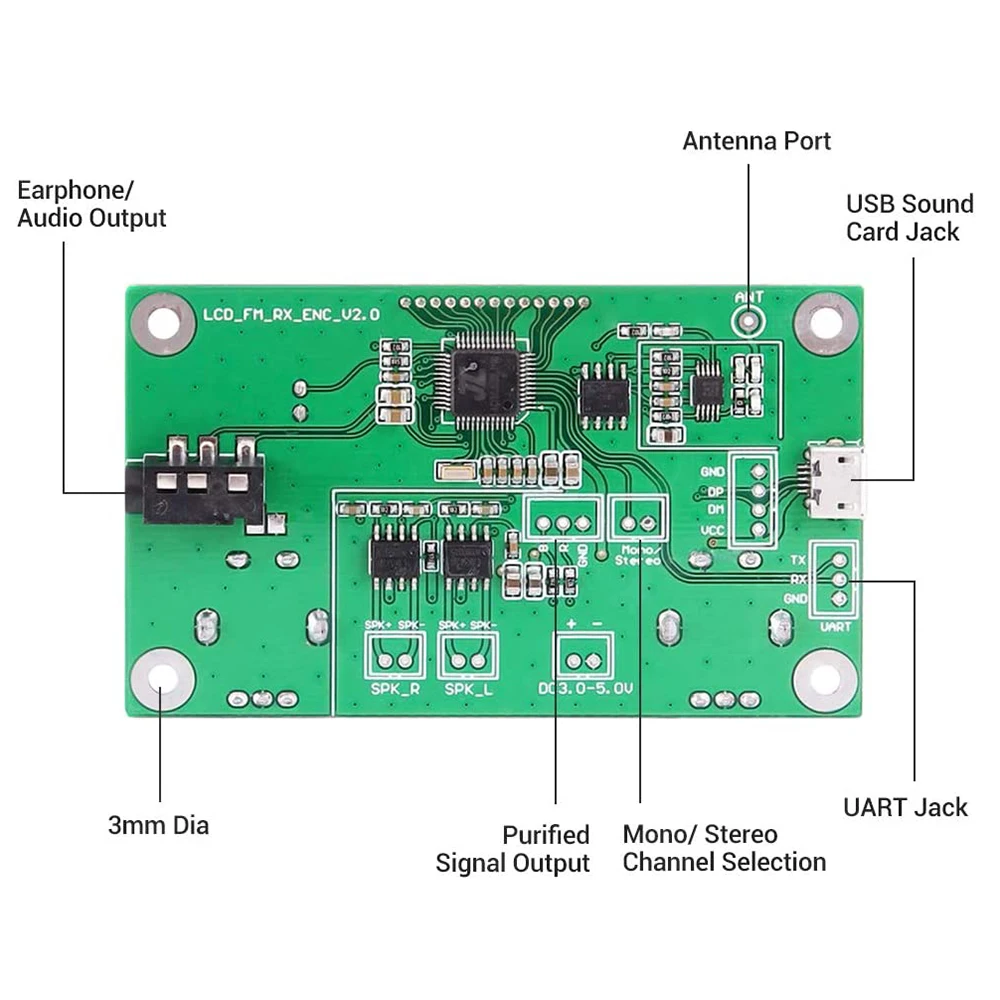

3>. Antena

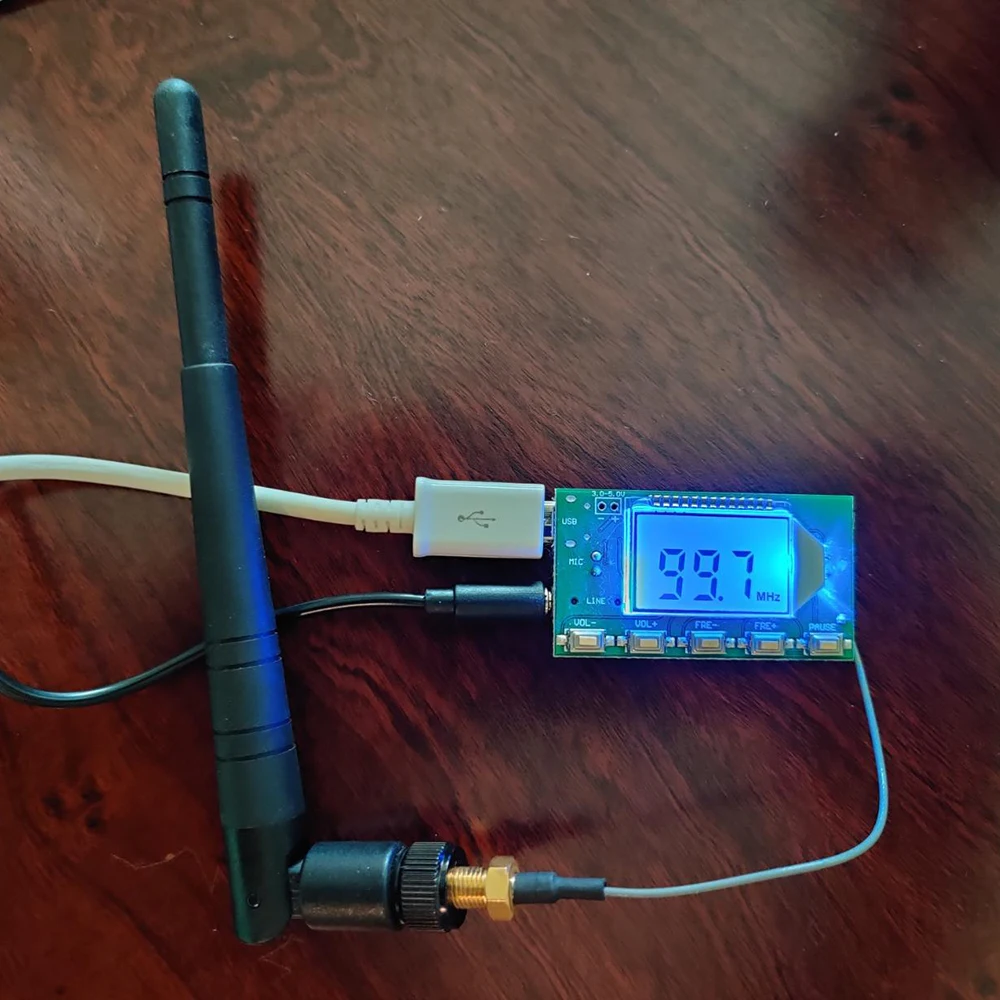

A porta ANT é usada para conectar a antena FM. A fim de melhor transmitir o sinal FM, recomenda-se estender a antena com um comprimento de 75cm. E a antena está próxima o mais longe possível sem obstrução.

4>. Conexão áudio USB

Se você quiser iniciar a função de transmissão de áudio USB deste módulo, você precisa conectar o cabo USB ao computador. A porta USB é compatível com o telefone celular comum, para que você possa usar o cabo USB para conectar o módulo e o computador. Como o USB do computador vem com saída de 5V, a conexão USB pode ser usada para fornecer energia diretamente ao módulo. Após ter conectado ao computador USB, o módulo incorporará automaticamente o modo audio da transmissão do PC, a tela LCD indicará o PC, o terminal de computador instalará o motorista automaticamente, e o módulo será denominado &CD002& placa de som. Habilite este dispositivo de áudio &CD002& nas configurações de voz do computador. O áudio do sistema informático pode ser transmitido através deste módulo por FM. Quando a frequência de rádio é ajustada para a frequência deste módulo, o áudio do sistema de terminal do computador será ouvido.

5>. Ligação áudio LINE

Se você precisar deste módulo LINE (linha em) canal como uma fonte de emissão de som, por favor insira uma extremidade da linha de áudio em 3.5mm jack de áudio do módulo, insira a outra extremidade no seu dispositivo de áudio (como o orifício do fone de ouvido do celular), O módulo muda automaticamente para o lançamento do canal LINE fonte de áudio como FM. O rádio FM nas proximidades pode ser ouvido a partir do telefone celular, desde que esteja sintonizado na mesma frequência que o módulo.

6>. Microfone sem fio FM

Se você precisar de MIC deste módulo para lançar, retire LINE e cabo USB (LINE e USB não estão conectados). O módulo é automaticamente transferido para o canal MIC como fonte de áudio transmissor de FM. Este módulo é equipado com um microfone eletreto de alta sensibilidade, que pode ser usado em microfone sem fio, monitoramento mãe-bebê e assim por diante. Nota para ajustar o volume deste módulo para alcançar o efeito de captação de som ideal quando usado.

7>. Controle serial do porto (ignore por favor esta parte sem controle do porto serial)

O módulo reservado TTL nível serial porta controle interface. Quando a porta serial TTL se comunica com este módulo, ele precisa conectar o UART_RX, o UART_TX e o GND do módulo. Você pode usar o MCU externo ou a porta serial do computador para enviar instruções controle módulo funções relacionadas.

Nota: A porta serial do computador não é nível TTL. Ao conectar-se à comunicação do computador, é necessário conectar o nível RS323 ao dispositivo de nivelamento de potência TTL ou usar o módulo de porta serial de nível TTL USB para se comunicar com o módulo. Módulo de controle de comando serial requer certa perícia informática, se você não entender, por favor não tente.

4. Configurações definidas pelo usuário:

1>. Configuração do modo LED backlight

Quando a energia estiver desligada, pressione o botão “FRE-” e “FRE +” ao mesmo tempo para iniciar. B1 indica sempre brilhante. B0 indica que a luz de fundo é fechada por 20 segundos e a configuração de reinicialização tem efeito (o padrão de fábrica é 20 segundos de atraso de luz de fundo).

2>. Iniciar/fechar a banda de radiofrequência do campus

Quando a energia estiver desligada, pressione VOL +, tecla VOL e ligue. Display LCD C1, o que significa iniciar a transmissão do campus. C0 significa fechar a banda de radiofrequência do campus. Definir para ter efeito após a reinicialização. (o padrão de fábrica é fechar a banda de radiofrequência do campus).

3>. Configurações do modo de transmissão estéreo/mono

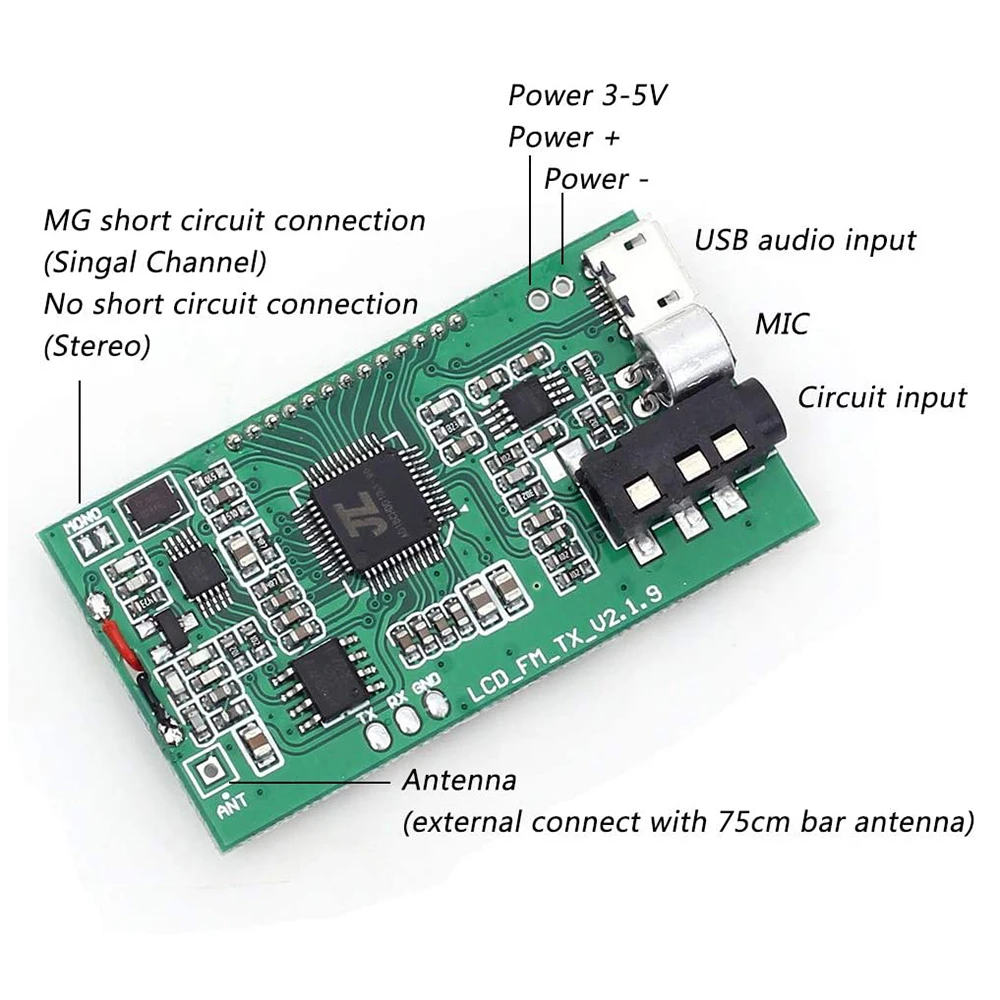

A parte de trás do módulo tem duas juntas de solda M,G. Conexão curta é o lançamento monofônico. Desconectar esses dois pontos é o lançamento do sistema estéreo (o padrão de fábrica é o lançamento do sistema estéreo).

Nota: o sistema estéreo deve satisfazer a entrada para a fonte de áudio do módulo é estéreo e o rádio também é estéreo para alcançar o efeito estéreo. Ao usar um único alto-falante (monofônico) rádio ou entrada para o sinal de áudio do módulo como mono, não há estéreo.

5. Usando a atenção:

1>. A tensão da fonte de alimentação é proibida restritamente exceder a escala da tensão da fonte de alimentação deste módulo.

2>. Não toque na parte de trás do módulo durante o trabalho, de modo a não afetar o trabalho normal deste módulo ou causar o módulo de queima de curto-circuito.

6. Configurações do usuário (consulte o acima):

Este módulo pode definir o estado da luz de fundo e ouvir a banda de radiofrequência do campus de acordo com o uso específico do usuário.
