Receptor de Rádio fm Faça Você Mesmo Kit 76108mhz Modificação de Freqüência sem Fio Receptor de Rádio Display Lcd dc 3.7v 5w 8ohm Alto-falante Circuitos integrados

R$ 115,74

Adicionado a lista de desejosRemovido da lista de desejos 0

Circuitos integrados

Vídeo de Demonstração do Produto

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Informações Técnicas do Produto

Características Especificações
Nome da Marca É
Origem CN (origem)
Condição Novo
Tipo ICS Logic
Número do Modelo FM Radio Module
Temperatura de Operação -20~70 Celsius
Tensão de Alimentação DC 3.0v~5.0v
Potência de Dissipação None
Cutomizado SIM
Aplicação Data Receiver Module
Pacote SOP
Output Impedance 8ohm
Output Power 5W
Output Channel Mono FOR Speaker AND Dual Channel FOR Earphone
Frequency 1 87.0mhz~108.0mhz
Frequency 2 76.0mhz~108.0mhz
Equivalent Noise >=30db
Size(installed) 118*87*27mm
Note Battery IS NOT Included !!!

Receptor de rádio fm diy kit 76-108mhz modificação de freqüência sem fio receptor de rádio display lcd dc 3.7v 5w 8ohm alto-falante

Instrução Link para Download:

Nota: a bateria não está incluída!!!

1. introdução:
É um 76.0mhz-108.0mhz sem fio receptor de rádio fm kit diy. Ele tem um built-in tela de exibição lcd de alta definição que pode exibir claramente a freqüência de recepção e pode armazenar 22 estações de rádio, o que é suficiente para atender às suas necessidades.

2. recurso:

1>. display lcd receptor de rádio fm kit diy

2>. tensão de trabalho: dc 3.0v ~ 5.0v

3>. impedância de saída: 8ohm

4>. potência de saída: 5w

5> canal de saída: mono para alto-falante e canal duplo para fone de ouvido

5>. freqüência: 87.0mhz ~ 108.0mhz (desativar a faixa de transmissão do campus)

6>. freqüência: 76.0mhz ~ 108.0mhz (permitir a faixa de transmissão do campus)

7>. ruído equivalente: >= 30db

8>. procurar automaticamente estações de rádio

Ajuste de volume digital de 30 níveis 9>. built-in

10>. função de memória automática após o desligamento

11>. módulo recarregável embutido

12>. modo de economia de energia com luz de fundo desligado por 20 segundos

13>. suporte alto-falante e fone de ouvido de saída de áudio

3. use métodos:
1>. mantenha pressione o botão automático para pesquisar e armazenar automaticamente as estações de rádio que podem ser ouvidas.
2>. nome automaticamente estações pesquisáveis como p01, p02, p02 e assim por diante.
3>. pressione p + e p-para alternar estações salvas.
4>. pressione v + e v-para ajustar o volume de v00 para v30.
5>. switch campus broadcasting band: mantenha a imprensa v + e v-antes de ligar e, em seguida, ligue o interruptor de alimentação do trabalho. Isso significa ativar a faixa de transmissão do campus se exibir c1 no lcd. Isso significa desativar a faixa de transmissão do campus se exibir c0 no lcd. disponível após o reinício.
6>. modo de luz de fundo: mantenha pressione p + e p-antes de ligar e, em seguida, ligue o interruptor de alimentação de trabalho. Isso significa manter a luz de fundo se exibir b1 no lcd. Isso significa que a luz de fundo será desligada após 20 segundos se exibir b0 no lcd (este é o modo de economia de energia). disponível após o reinício.
7>. ele pode saída de áudio de alto-falante e fone de ouvido jack. O alto-falante do módulo não funciona quando o fone de ouvido está conectado.

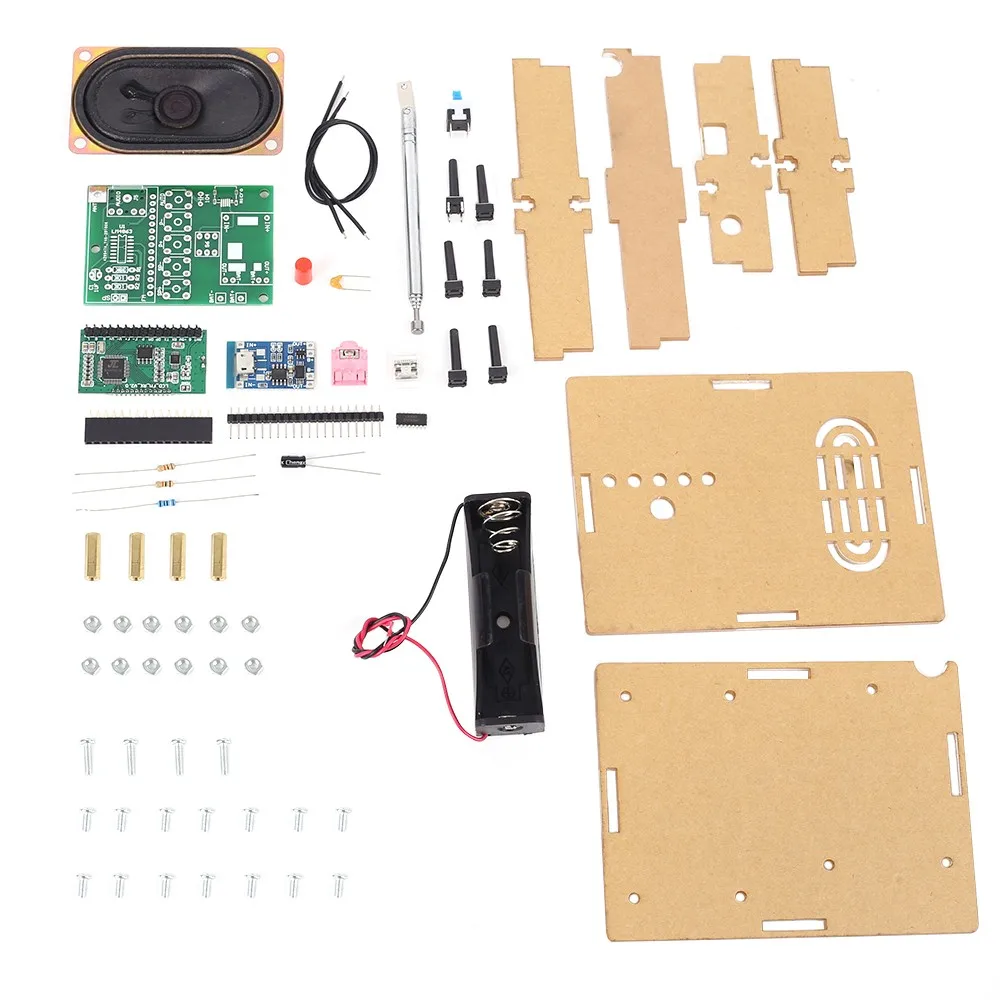

4. lista de componentes:

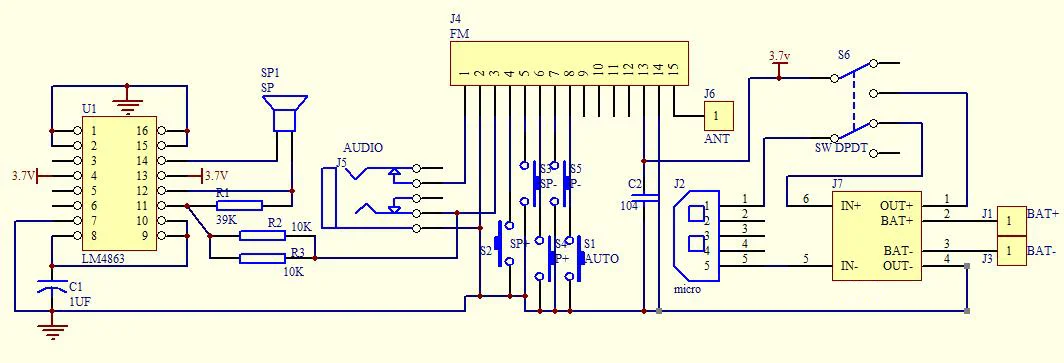

5. diagrama esquemático:

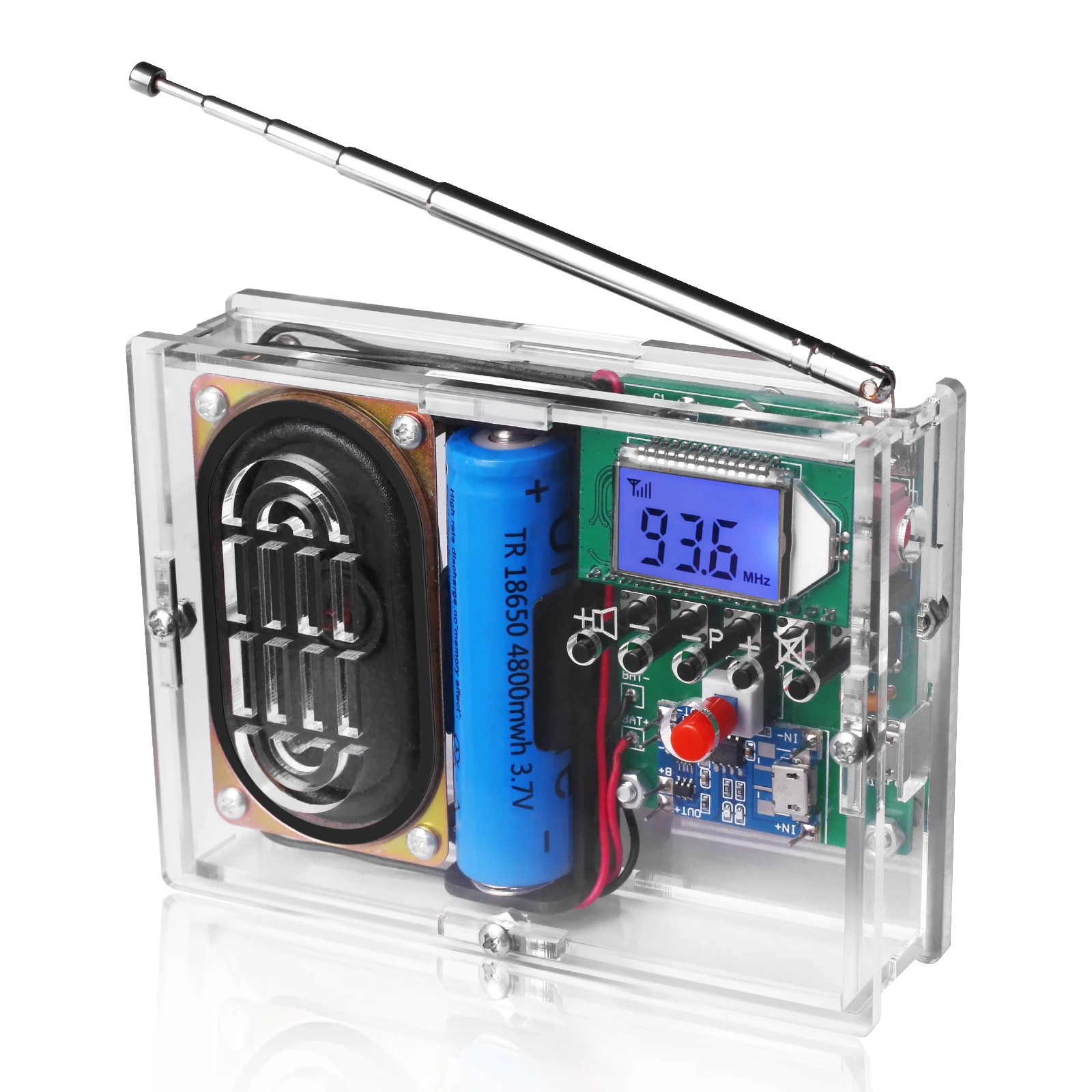

1. Modificação de Freqüência sem Fio Receptor de – Potência de Dissipação : None

Receptor de rádio fm diy kit 76-108mhz


6.Note:
1>. não pode receber rádio enquanto estiver carregando.
2>. é um módulo sem fio. Então não usá-lo em um ambiente com interferência de sinal.
3>. formulário de tensão de carregamento de entrada micro usb no pcb maior.

7. dicas de instalação:
1>. o usuário precisa preparar a ferramenta de soldagem em primeiro lugar.
2>. seja paciente até que a instalação esteja completa.
3>. o pacote é kit diy. Ele precisa terminar instalar pelo usuário.
4>. o ferro de solda não pode tocar os componentes por um longo tempo (1.0 segundo), caso contrário ele irá danificar os componentes.
5>. preste atenção ao positivo e negativo dos componentes.
6> proibir estritamente curto-circuito.
7>. o usuário deve instalar o led de acordo com as regras especificadas. Caso contrário, alguns led não acenderão.
8>. instale componentes complexos preferencialmente.
9>. certifique-se de que todos os componentes estão na direção certa e no lugar certo.
10>. é altamente recomendado ler o manual de instalação antes de iniciar a instalação!!!
11>. use luvas antiestáticas ou pulseiras antiestáticas ao instalar componentes eletrônicos.

8. passos de instalação (por favor, seja paciente instalar!!!):
1>. passo 1: instale 1pc 39kohm metal filme resistor em r1.
2>. passo 2: instale o resistor do filme do metal de 2 pces 10kohm em r2, r3.
3>. passo 3: instale 1pc sop-16 ic lm4863 em u1.há uma marca em uma extremidade do ic e há uma marca no pcb onde o ic pode colocar. estas duas marcas correspondem umas às outras e são usadas para especificar a direção de instalação do soquete ic.
4>. passo 4: instalar 1pc micro usb soquete em j2.
Passo 5: prepare o cabeçalho do pino de 6 pces.
6>. passo 6: instale o módulo de carregamento de 1pc em j7 e fixe pelo cabeçalho do pino de 6 pces.
7>. passo 7: remova o bloco fixo preto do encabeçamento do pino de 6 pces e fixe o módulo de carregamento.
8>. passo 8: instale 1pc 0.1uf capacitor monolítico em c2.
9>. passo 9: instale 1pc 1uf 50v capacitor eletrolítico em c1.preste atenção para distinguir entre positivo e negativo. o pino mais longo é pólo positivo.
10>. passo 10: instalar 1pc 3.5mm tomada de áudio em j5.
11>. passo 11: corte um pino do soquete fêmea 16pin.
12>. passo 12: instale o soquete fêmea em fm. preste atenção à direção do pino de corte.
13>. passo 13: instale o botão de bloqueio automático de 1pc no s6.
14>. passo 14: instale 5 pces 6*6*20mm botão preto em S1-S5.
15>. passo 15: instale 1pc tampa de botão de bloqueio automático no botão de bloqueio automático.
16>. passo 16: instale 1 antena de computador em ant. note que a antena deve ser instalada na frente do pwb.
17>. passo 17: instale 1pc 18650 caixa de bateria em j1, j3.preste atenção ao positivo e negativo. fio vermelho é pólo positivo.
18>. passo 18: instale 2 pces 15cm cabo preto no alto-falante.
19>. passo 19: conecte o orador ao pwb no sp. O orador não distingue entre positivo e negativo.
20>. passo 20: instale 1pc receptor de áudio fm em pinos femininos. preste atenção à direção do pino de corte.
Passo 21: retire a película protetora na superfície da casca acrílica.
22>. passo 22: instale a coluna de cobre de 4 pces m3 * 15mm e o parafuso de 4 pces m3 * 10mm na placa inferior acrílica.
23>. passo 23: orador fixo na placa inferior acrílica por 4 pces m3 * 6mm parafuso.
24>. passo 24: instale 3 pces m3 * 6mm parafuso e 3 pces m3 porca na placa inferior acrílica. note que o fio não deve ser colocado entre o pcb e o acrílico.
Passo 25: pcb principal fixo na placa inferior acrílica por 3 peças m3 porca. note que o fio não deve ser colocado entre o pcb e o acrílico.
Passo 26: ajuste a posição da caixa da bateria. Não coloque os fios sob a caixa da bateria. Os fios podem ser movidos para ambas as extremidades da caixa da bateria.
27>. passo 27: fixe a outra placa acrílica por 6 pces m3 * 6mm parafuso e 6 pces m3 porca.
Passo 28: conecte à fonte de alimentação e aproveite o efeito.

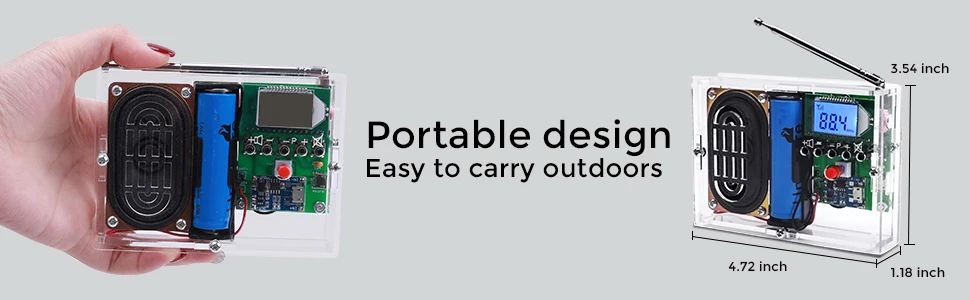

2. High Quality Componentes Eletrônicos e Peças – Tensão de Alimentação : dc 3.0v5.0v

Cheap Circuitos integrados

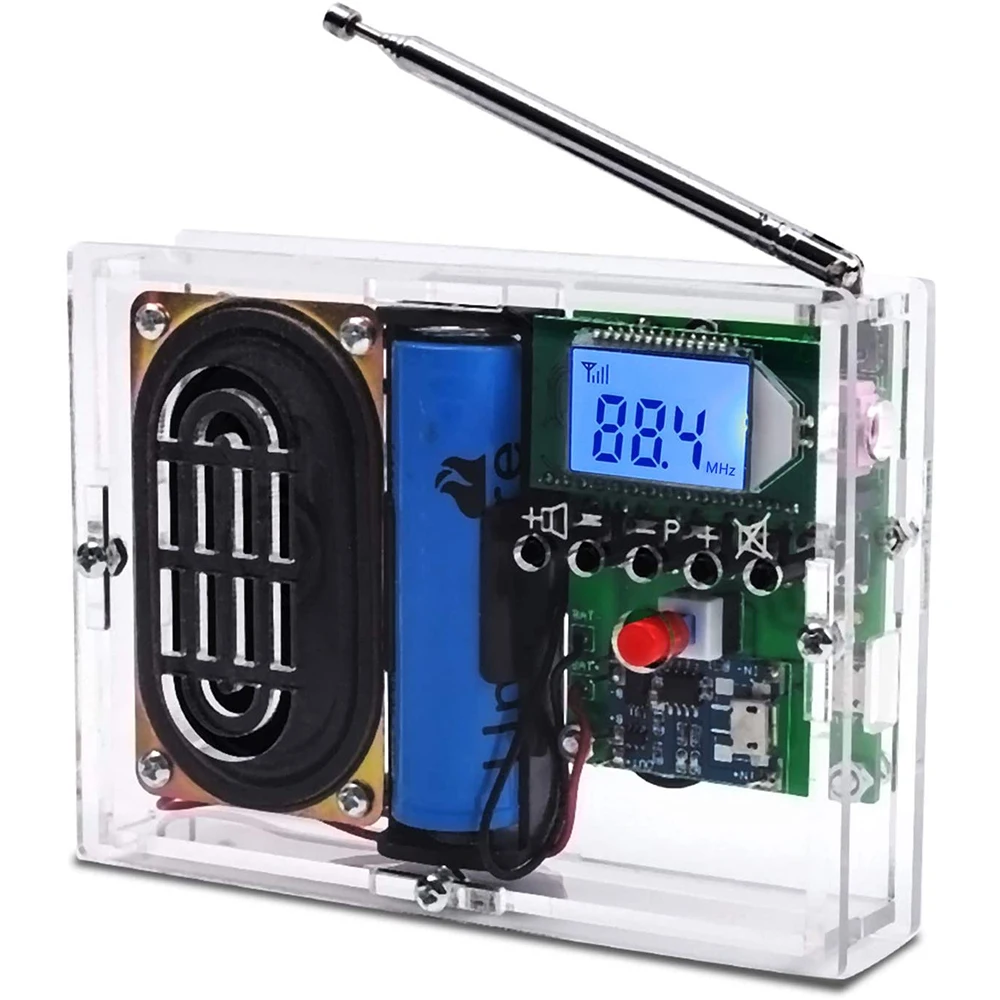

3. Componentes Eletrônicos e Peças – Temperatura de Operação : -2070 Celsius

Circuitos integrados

4. Rádio Display Lcd dc 3.7v 5w 8ohm Alto-falante – Número do Modelo : fm Radio Module

modificação de freqüência sem fio receptor de

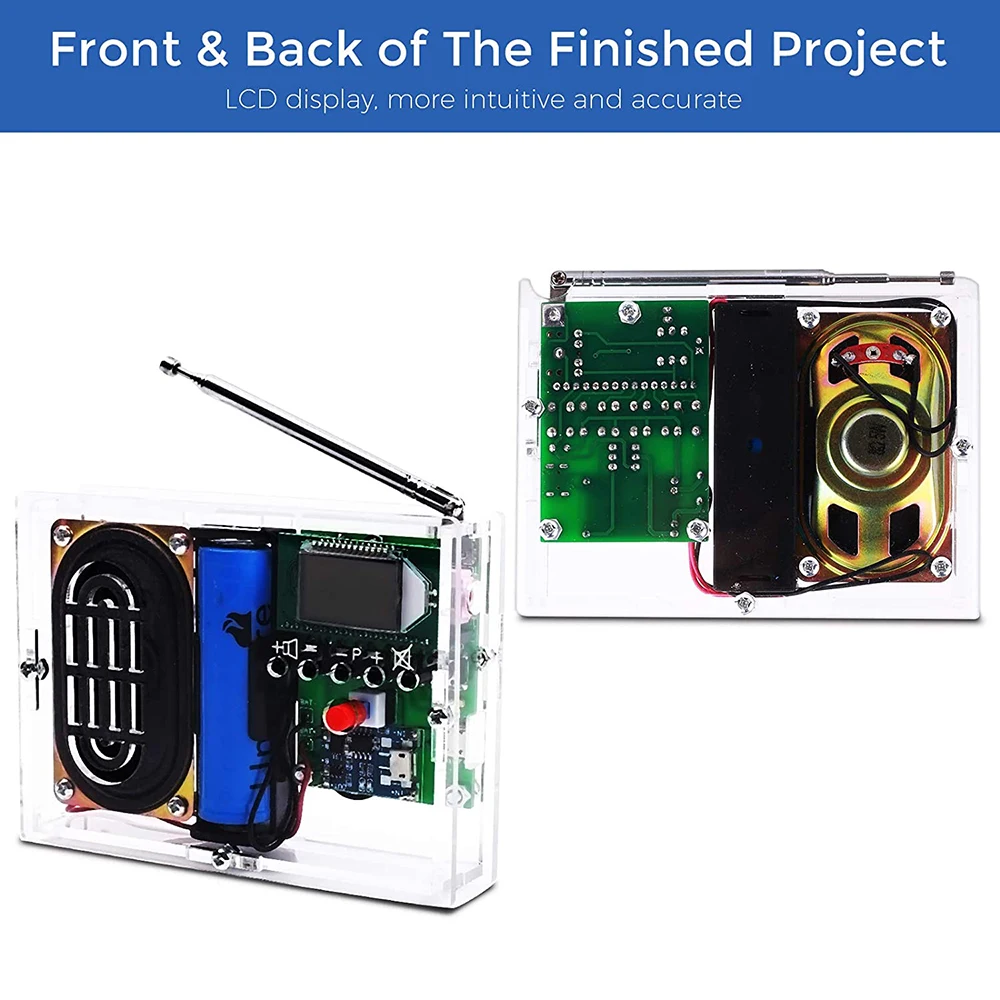

5. Receptor de Rádio fm Faça Você Mesmo Kit 76-108mhz – tipo : Ics Logic

High Quality Componentes Eletrônicos e Peças

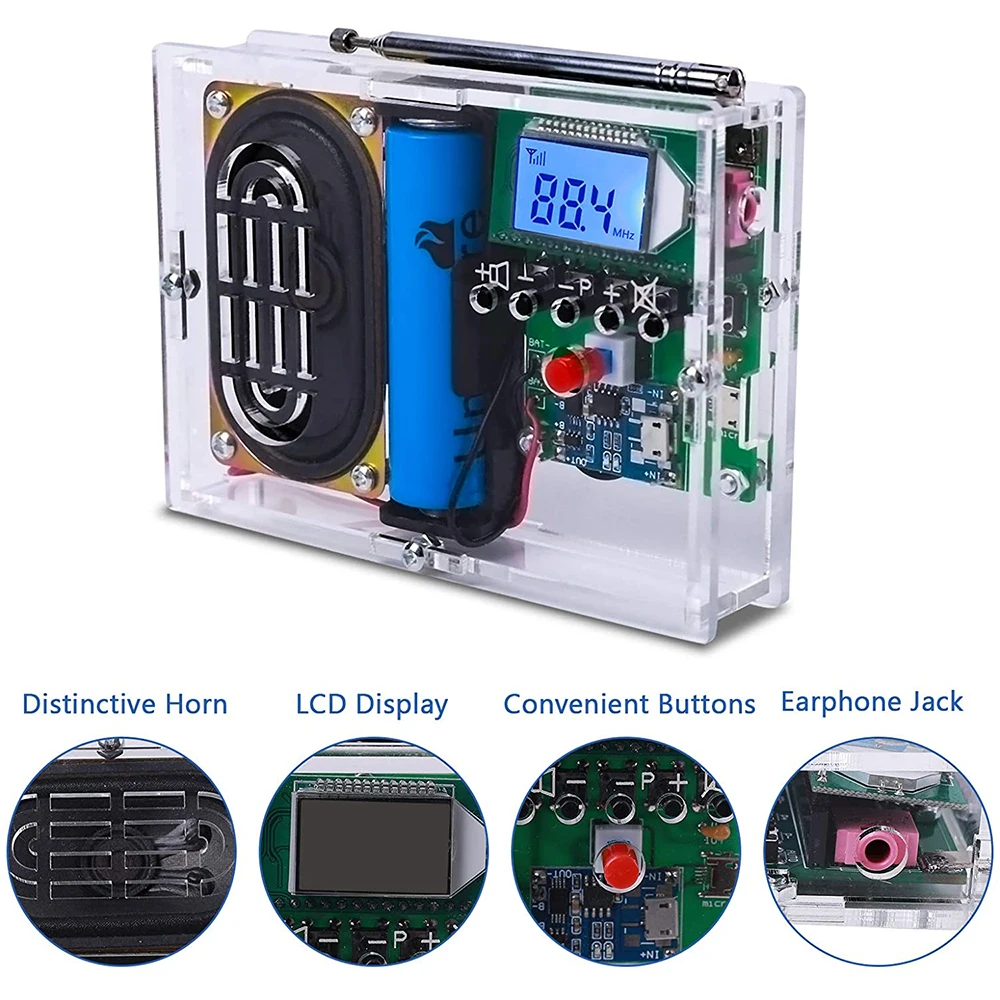

6. Cheap Circuitos Integrados – Condição : Novo

Componentes Eletrônicos e Peças

7. Circuitos Integrados – Origem : cn Origem

rádio display lcd dc 3.7v 5w 8ohm alto-falante

8. Modificação de Freqüência sem Fio Receptor de – Nome da Marca : é

Receptor de rádio fm diy kit 76-108mhz

9. High Quality Componentes Eletrônicos e Peças – Note : Battery is Not Included !!!

Cheap Circuitos integrados
